全部
▼
热搜：
572
0

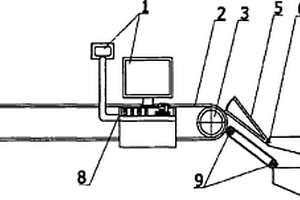

一种锂离子动力电池极片的分选装置,包括:一用于传送锂离子动力电池极片的传送带,在该传送带的一端连接一分选面板,分选面板的另一端由液压气动装置控制升降,分别连接上下二个极片回收槽;该液压气动装置电性连接一计算机;传送带上设有一称重装置,该称重装置电性连接一计算机。本实用新型可以根据需求对电极极片质量等参数进行设定,自动筛选出符合要求的极片。
902
0

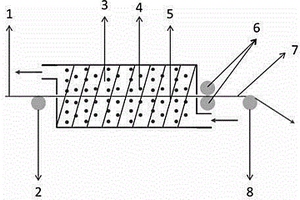

本发明涉及一种陶瓷改性锂离子电池隔膜的制备方法，其特征在于具体的制备步骤如下：A)采用浆料涂覆聚合物多孔隔膜；B)采用活性物质处理陶瓷粒子；C)将B)步得到的陶瓷均布于A步浆料涂覆后的聚合物多孔隔膜上；D)将C)步得到的隔膜热压得到产品。其从根本上解决了配置液体陶瓷浆料过程中陶瓷组分分散不均匀的问题，避免了采用表面活性剂来促进陶瓷均匀分散，节约成本；同时有力提高隔膜的尺寸稳定性以及力学性能，可以应用于锂离子电池，燃料电池，铅酸电池，超级电容器等。

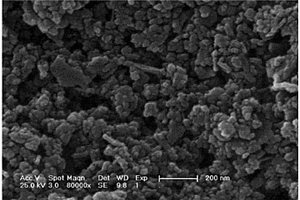

纳米LiFePO4/C锂离子二次电池正极材料及其制备方法与应用，解决了现有技术中没有能够兼备性能优异、工艺简单的LiFePO4/C制备方法的问题，本发明的LiFePO4/C的制备方法包括以下步骤：将表面活性剂加入溶剂中，得到表面活性剂溶液，加入锂盐化合物、二价铁化合物和磷酸混合，得到混合溶液，将混合溶液转移至培养皿中，挥发形成薄膜，将薄膜在惰性氛围或氮气中煅烧，得到纳米LiFePO4/C。本发明的制备方法不仅工艺简单，原料廉价，适合工业生产，且制得的LiFePO4/C粒径在50-80nm，电化学性能优异，5C,10C,12C充放电循环300次后，容量仍可达95%以上。
798
0

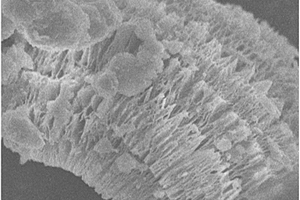

本发明属于锂离子电池负极材料制备领域,具体涉及一种利用原位合成法制备具有纳米结构的金属氧化物电极材料。利用盐酸调节体系的PH值来控制所得空心微球的内部结构和尺寸大小。本发明中的原料普通易得,在制备的过程中不需要有机溶剂,制备过程简单,合成过程中不需要先合成模板材料和表面活性剂的参与,对设备要求低,耗时少,制备过程简单,制备过程中的主要副产物是水和二氧化碳,对环境友好。本发明中所用原料普通,制备条件不受地区限制。这些空心二氧化锡微球在电极材料和催化剂载体等领域有很高的应用前景。这种方法具有原材料廉价易得,制备过程简单,制备条件不受地域限制等优点,适合大规模工业生产。
832
0

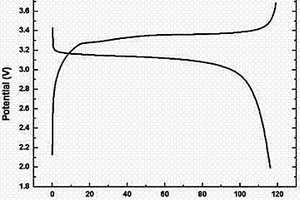

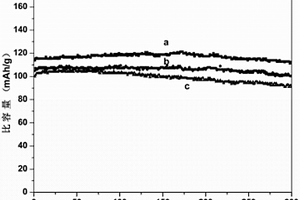

本发明提供了一种废旧锂离子电池正极材料的回收利用方法，本发明从废旧锂离子电池中回收正极粉末，将其进行退火，退火得到的回收材料与导电剂、粘结剂混合后直接作为钠离子电池正极材料使用。本发明通过简单的退火处理即可将废旧锂电池正极材料回收，该方法成本低、效率高，污染小；本发明将回收材料应用于钠离子电池中，可以实现回收正极材料的二次利用的，并且实施例结果表明，将回收材料应用于钠离子电池中后，钠离子电池的在循环100圈后的电池容量能够达到150mAh/g。
一种含马来酰亚胺结构的交联型多孔聚合物锂硫电池正极载体材料、制备方法及其应用，属于有机锂硫电池电极材料技术领域。本发明通过利用多官能度的马来酰亚胺单体在高容量的反应器中进行高温交联自由基聚合反应制备多孔正极载体材料以提高产量，二苯砜作为反应溶剂可以循环利用以降低生产成本；制得的多孔正极载体材料通过其含有的大量氮、氧杂原子和微孔、介孔的孔道以实现对多硫化物扩散的限制，从而抑制穿梭效应，实现优异的电化学性能。本发明所述的含马来酰亚胺结构的交联型多孔聚合物可以在锂硫电池中作为正极载体材料得到应用，能够显著提高电池的循环稳定性，使得电池在长循环后保持仍能保持较高的容量和库伦效率。
1000
0
本发明涉及一种多孔地开石涂覆无纺布锂离子电池隔膜及其制备方法，属于隔膜材料领域。该方法首先制备具有孔道贯通，孔尺寸在0.1‑1μm范围内的多孔地开石粉体，再将该粉体作为涂覆材料，与粘结剂、改性剂和水混合制成涂覆浆体，再通过浸渍法涂覆在PET无纺布表面制成锂离子电池使用的复合隔膜。该方法利用多孔地开石独特的孔结构特征在PET无纺布基体表面构造出均匀的大孔结构，提高隔膜的孔隙率；利用地开石表面官能团与电解液良好的亲和性提高复合隔膜对电解液的润湿性，并降低电池内阻，从而提高锂离子电池充放电循环稳定性。本发明阐述的制备方法简单、设备要求低、原料成本低，具有较强的市场竞争力。
994
0
本发明涉及一种高导电率锂离子电池正极材料的制备方法，其特征在于制备方法，将可溶性磷酸盐、Fe盐按照摩尔比Li：Fe=1:1溶于去离子水中，利用葡萄糖的银镜反应原理，制备出具有表面银包覆的磷酸亚铁锂材料，葡萄糖在反应过程中既起到碳源的作用，同时也是银镜反应的重要原料，材料的电导率较高，非常有利于提高磷酸亚铁锂材料的倍率性能和循环稳定性。
835
0

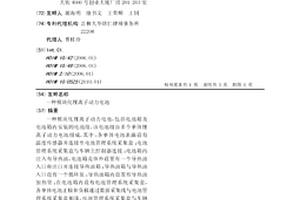

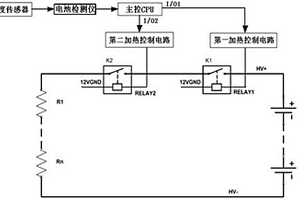

一种模块化锂离子动力电池,包括电池箱及电池箱内安装的电池组,该电池组由多个单体锂离子动力电池组成,其中:各单体电池表面设有温度传感器并连接至电池管理系统采集盒;电池管理系统采集盒与车辆主控制器连接;电池箱内注入有导热油,电池箱壳体外设置有一个导热油入口和出口并连接导热油箱;导热油箱与导热油入口设有一个循环泵;导热油箱内设置有导热油加热管;在电池箱内设有电池管理系统采集盒,各单体电池正极和负极通过数据采集线与电池管理系统采集盒相连,电池管理系统采集盒与车辆主控制器连接;电池箱壳体壁上装有直流高压开关和电阻熔断器;该直流高压开关和电阻熔断器串联后,再串接在模块化锂离子动力电池和车辆主控制器之间。
898
0

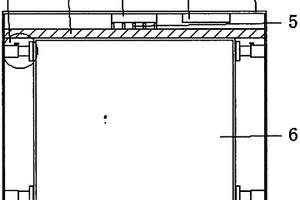

本实用新型公开了一种电动汽车用防爆型锂电池，包括保护层、防爆箱、第一伸缩外罩、伸缩内罩和第二伸缩外罩，所述防爆箱下表面套接有箱盖，且防爆箱由第一伸缩外罩、伸缩内罩和第二伸缩外罩组成，所述第一伸缩外罩下表面活动插接有伸缩内罩，所述防爆箱内部顶端安装有开关，所述防爆箱内部顶端位于开关的一侧安装有蜂鸣器，且蜂鸣器与开关电连接，所述保护层安装在防爆箱的内部，且保护层上表面焊接有支撑杆，所述防爆箱内部放置有锂电池本体，且防爆箱内壁上焊接有伸缩外杆，所述伸缩外杆上表面螺纹连接有固定螺栓，且伸缩外杆一侧外端面插接有伸缩内杆，所述箱盖的下表面开设有凹槽，且凹槽的内壁焊接有转轴。本实用新型防爆效果更佳。
989
0

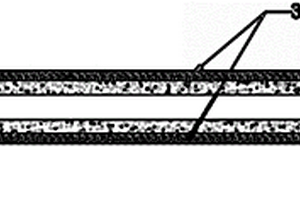

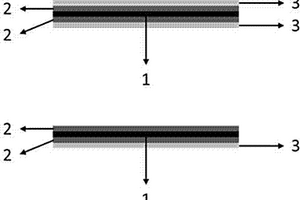

本发明涉及一种含有聚多巴胺和陶瓷涂层的锂离子电池隔膜，其特征在于：柔性高分子多孔膜基体的表面粘结有聚多巴胺涂层，在聚多巴胺涂层表面粘附陶瓷涂层；其中多巴胺涂层为双面涂覆；陶瓷涂层为双面或单面涂覆。其中高分子基体的组分包括聚乙烯，聚丙烯等；多巴胺涂层的厚度为10nm~50nm，陶瓷涂层的厚度为0.1μm~5μm。该隔膜具有更强的吸液/保液能力、突出的倍率性能、热收缩小等优点，以其为隔膜的锂离子电池具有离子电导率高，电池整体循环性能优越、安全性高等优点，特别适用于动力电池领域。
593
0

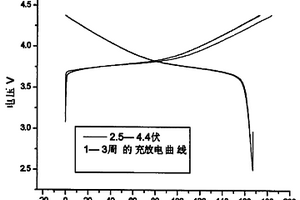

本发明涉及锂离子二次电池正极材料及其柠檬 酸盐法的制备方法，材料分子式为：Li(Ni0.5－ xMn0.5－ xCo2x)O2，其中0＜x≤1/6。原料的摩尔比为 Li+∶ Ni2+∶ Mn2+∶ Co2+＝1∶(0.5－x)∶(0.5－x)∶ 2x，将原料溶于蒸馏水中，在50～80℃下边搅拌边加入锂盐重 量3～5.5倍的柠檬酸，并在该温度范围下搅拌蒸发水分至糊状 凝胶，形成柠檬酸配合体；柠檬酸配合体凝胶经烘干、预烧、 烧结、最后自然冷却，即得到本发明所述材料，在充放电电压 为2.5～4.4V，首次充电容量达173～184.1mAh/g，放电容量达 158～167.3mAh/g，效率达90.8～91.3％，并且循环性能非常好。

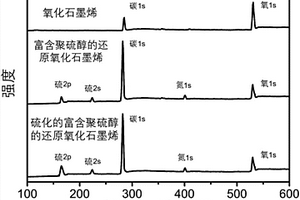

本发明公开了一种硫化的富含聚硫醇的锂硫电池正极复合材料，所述的锂硫电池正极复合材料还原氧化石墨烯/聚硫醇/硫复合材料以还原氧化石墨烯作为导电改性相、聚硫醇提供与硫的共聚位点，以此增强该复合材料的容量和充放电稳定性。选用升华硫、氧化石墨烯、L‑半胱氨酸盐酸盐、氨水和去离子水，以90℃为聚合、还原温度，真空抽滤后，经冷冻干燥后，得到富含聚硫醇的还原氧化石墨烯。然后，将其与升华硫混合并经过热处理得到硫化的富含聚硫醇的还原氧化石墨烯。该方法生产工艺简单、成本较低，且所得到的硫化的富含聚硫醇的还原氧化石墨烯复合材料具有优良的电化学性能。
本发明提供一种聚合物/人工合成的硅酸锂镁纳米复合乳胶粒子分散液及其制备方法，解决现有的聚合物/Laponite纳米复合乳胶粒子制备方法工艺复杂或对Laponite进行复杂改性的问题。该方法先将单体和Laponite水分散液混合，得到预乳液；然后将引发剂溶液加入得到的预乳液中反应，得到聚合物/人工合成的硅酸锂镁纳米复合乳胶粒子分散液；所述的引发剂为水溶性的阴离子引发剂。该方法将水溶性偶氮类阴离子引发剂用于Pickering乳液聚合中，长链的侧基对乳胶粒子起到稳定作用，并且会使Laponite片层与乳胶粒子作用力增强，使得在不添加任何乳化剂及大分子共单体情况下乳液仍具有优异的稳定性和较小的分散度。
952
0

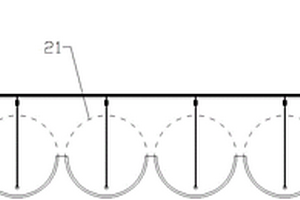

本发明涉及一种具有缓冲结构的锂离子电池，包括锂离子电芯，锂离子电芯包括电芯主体和缓冲腔，缓冲腔由外壳和内壳组成，内壳设置多个泄放机构，分别设置于内壳的上端和下端，泄放机构为泄放口，缓冲腔根据电芯可能受到的挤压方向设置位置，缓冲腔内注入液态阻燃剂与常温固态相变材料的混合剂。本发明缓冲腔可在电芯受到挤压时提供缓冲，在猛烈碰撞时会通过缓冲层的变形，吸收动能，提高电芯安全性能；缓冲腔内注入阻燃剂和相变材料混合剂，在碰撞时液体阻燃剂进入电芯内，防止电芯起火；相变材料可以在电芯温度过高时通过相变材料吸热，为电芯降温，改善电芯工作环境，延缓电芯热失控；设置有泄放口，可以定向将阻燃剂释放到电芯内部。
本发明提供了一种复合固态电解质‑正极复合材料，包括多孔‑致密‑多孔骨架材料；复合在多孔‑致密‑多孔骨架材料一侧的多孔层中的固体电解质；复合在多孔‑致密‑多孔骨架材料另一侧的多孔层中的正极材料；所述骨架材料包括固态电解质骨架材料。本发明将固态电解质和正极进行了一体化的设计，而且形成了有机无机复合固态电解质，具有更宽的电化学稳定窗口，避免了锂负极与固态电解质严重的副反应，有效提高了锂负极与固态电解质的界面接触和稳定性，还能有效抑制锂枝晶的生长，一体化结构设计增加了电解质/电极界面接触。此外，本发明提供的制备方法简单易行，可控性高，适合多种无机固态电解质。
1023
0
本发明属于新能源材料技术领域，具体涉及一种回收废电池中金属离子的方法，并将回收产物应用于固态电解质中来提高全固态锂电池性能的方法。利用有机酸实现金属离子的回收；同时，回收产物纳米化后用作惰性填料增加聚合物‑锂盐中无定型区域，提高离子电导率；该电解质膜与正极组装成的全固态锂电池表现出优异的电化学性能。在60℃时，0.1C电流密度下，电池在填料含量最优时，首圈放电容量高达150.2mA h g‑1,60圈循环后，容量为129.7mA h g‑1。这种简易方法实现了废电池的回收，回收产物用于电解质体系中有效地提高了固态电池的循环性能。实现了资源的回收与再利用，具有极大的实际应用意义。
1018
0

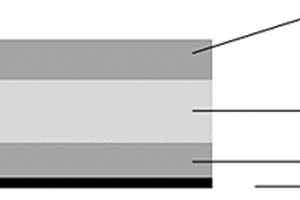

本发明提供了一种电极片，包括：集流体层；设置在集流体层表面的第一导电层；外导电层；设置在外导电层表面的第一硅材料层；第一导电层和第一硅材料层之间依次交替设置有n组硅材料层和导电层。本发明提供了一种锂离子电池，包括上述技术方案所述的电极片。在本发明中，导电层对硅材料层具有较好的缓冲作用，硅材料层嵌锂后体积变大会压缩两侧的导电层，在脱锂状态下，硅材料层体积变小厚度恢复后，两侧的导电层具有弹性可以及时回复原始厚度，这种多层电极片结构，可以给硅材料层提供充足的缓冲空间，并且会随着硅材料层的伸缩，多层结构保持着较好稳定性和界面接触性能，避免电池循环过程中硅材料体积变化所产生的不利影响。
601
0

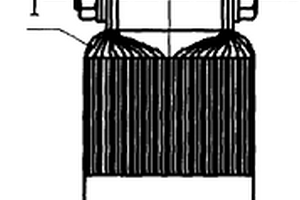

一种锂离子动力电池极耳与极柱的连接方法,将正极极片和负极极片分别连接在极耳上,极耳与极柱之间用螺栓和螺母紧固,对螺栓与螺母之间的结合部位进行焊接。本发明可以提高大容量锂离子的安全性和寿命,且方法简单,制作经济,降低生产成本;产业化生产易于实现,有广泛的应用前景。
1020
0

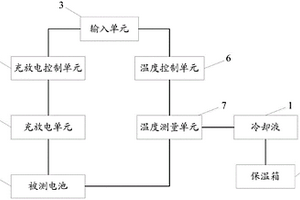

本实用新型涉及一种锂离子电池测试装置，所述锂离子电池测试装置包括：保温箱，保温箱中盛放有冷却液，冷却液中浸没被测电池；输入单元，用于接收工作人员输入的电池测试工况和温度阈值；充放电单元，用于为被测电池提供电能；充放电控制单元，用于根据电池测试工况产生充放电控制指令，以控制充放电单元输出电能；温度测量单元，用于测量被测电池的表面温度以及被测电池浸没在冷却液中的环境温度；温度控制单元，分别与输入单元以及温度测量单元连接，且与保温箱连通，用于根据表面温度、环境温度以及温度阈值，控制电池充放电过程中冷却液的温度。实现对锂离子电池进行充放电测试，并保证被测电池在测试过程中维持所期望的测试温度。
701
0
本发明涉及一种膨化地开石修饰的锂离子电池隔膜及其制备方法。该方法利用二甲基亚砜、水合肼、尿素依次对地开石进行插层，将尿素分子进入地开石层间，再利用层外尿素能与氯酸钾发生爆炸性反应的特性，膨化地开石的片层结构，获得一种具有贯通网孔结构的膨化地开石粉体。将膨化地开石与玄武岩纤维、改性剂、偏聚氟乙烯、N‑N二甲基甲酰胺混合制浆，再利用相转移法制备用于锂离子电池的隔膜材料。膨化地开石的使用能明显提高隔膜的耐热性，提高隔膜的孔径尺寸、孔隙率、吸液率，进而有利于锂离子在隔膜中的传输，提高电池的倍率性能。另外，玄武岩纤维的使用能够有效提升隔膜的机械强度，提高隔膜的使用性和安全性。
875
0

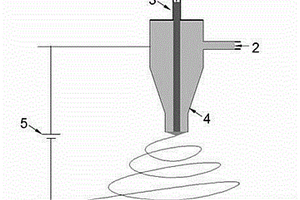

本发明涉及一种高性能锂电池陶瓷隔膜，是由“高分子聚合物@无机—有机复合物”纤维组成，其特征在于：纤维呈同心轴状，中间轴为高分子聚合物，外层为“无机—有机复合物”；其中的中间轴直径为100~500nm，高分子聚合物为聚对苯二甲酸乙二酯（PET）和聚对苯二甲酸丁二酯（PBT）中的一种；所述外层厚度为100~600nm，“无机”为无机纳米粒子，包含Al2O3、SiO2和ZrO2，“有机”为有机高分子，包含PVDF或PVDF-HFP。其采用同轴静电纺丝法制备具有非常出色性能的锂离子电池陶瓷隔膜，该隔膜包含具有高机械强度和高耐热温度的高分子聚合物和具有高吸液率无机纳米粒子，使用该隔膜的锂离子电池具有更高的安全性能和更出色的倍率性能。
602
0
本发明公开了一种钛酸锂—氧化钛复合电极材料的制备方法，该方法以氢氧化锂和四异丙醇钛为反应原料，聚乙烯吡咯烷酮（PVP）为分散剂和隔膜，氨水为pH值调节剂，乙二醇和去离子水的混合液为溶剂，经水热反应、离心分离、洗涤、干燥和热处理得到钛酸锂—氧化钛复合材料。本发明制备的样品分散性高、颗粒细小、存在大量的相界面等，具有高的充放电比容量和优异的倍率性能。本方法具有工艺简单，物相成分和颗粒尺寸易于控制等特点。
1001
0

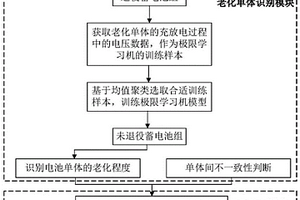

本发明旨在解决磷酸铁锂电池组在使用过程中的电池单体的老化和不一致性导致的电池组容量异常衰减、电池组放电能力受到限制等问题，提出了一种磷酸铁锂电池组均衡控制方法，属于电池管理系统。该控制方法包括老化单体识别模块和均衡控制模块，考虑到老化单体充放电过程中率先达到充放电截止电压而影响电池组充放电能力，利用极限学习机对电池单体的老化程度进行识别，以电池荷电状态(SOC)为均衡变量，判断不一致性，基于模糊逻辑控制算法进行均衡控制，进而改善电池组容量衰减，优化电池组使用性能。
729
0
本发明涉及一种含有硅藻土填料的复合锂离子电池隔膜及其制备方法，属于隔膜材料领域。本发明首先对硅藻土样品进行热处理，提高硅藻土的多孔性，活化硅藻土表面官能团，再将活化硅藻土与玄武岩短切纤维、改性剂、偏聚氟乙烯(PVDF)分散于N‑N二甲基甲酰胺(DMF)溶剂中，再利用相转移法获得孔隙率大、吸液量大的隔膜材料。硅藻土的填充能有效抑制PVDF结晶，促进隔膜成孔。同时，多孔结构的硅藻土能够在PVDF基体中够造出孔道发达、孔隙率高的多孔结构，从而促进锂离子在其中的传输，降低电池内阻，提高电池的倍率性能和循环性能。本发明阐述的制备方法简单、设备要求不高、原料成本较低，具有较强的市场竞争力。
657
0
本发明属于锂离子电池领域，涉及一种锂离子电池正极集流体铝箔的改性处理方法。是以18～25微米厚的铝箔为集流体，先用砂纸打磨铝箔表面，去除氧化层；再用酒精棉擦拭铝箔表面，使其清洁，干燥后裁剪到适合超级电容器大小的尺寸；采用电火花放电技术，以石墨棒为电火花工作机电极B，铝箔作为电火花工作机电极A，石墨棒在铝箔表面密集放电，使铝箔表面的嵌碳面积比率为50%～85%，完成后用毛刷清扫改性铝箔表面的没有固定的碳颗粒，从而实现对锂离子电池正极集流体铝箔的改性处理。相比之下，嵌碳电池的循环性能要优于普通的锂离子电池，循环使用次数也会多于普通锂离子电池。
663
0

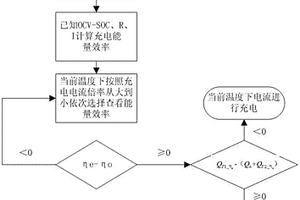

本发明涉及一种考虑充电能量效率的锂离子电池充电方法，其特征在于：电池充电能量效率主要与电池温度、充电倍率及电池等效阻抗相关，在相对确定的SOC区间内，通过测试电池在不同温度、不同倍率及不同SOH下的持续充电性能，计算等效直流阻抗；对每一个给定的SOC范围、温度、充电倍率及SOH下，通过计算得到此条件下的电池等效充电能量效率；按照充电能量效率表查找当前SOH和温度下，尤其是在当前温度<25℃的情况下，查看电池最大电流充电时能量效率。通过比较目标充电效率及时间，获得充电电流及充电或加热策略的选择，在同样的充电时间下，可以提高系统能量效率。

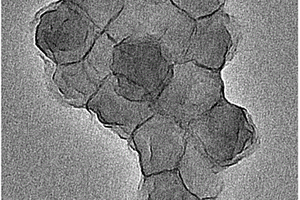

本发明属于纳米复合材料技术领域，具体涉及核壳结构SnO2@C空心纳米球的制备方法及其在锂离子电池中的应用，首先，以二氧化硅为模板，采用一步法合成高分散、粒径均一的空心SnO2纳米球。并以PAA为碳源，再在其上包覆碳层，制得核壳结构SnO2@C空心纳米球。以达到综合纳米颗粒的纳米分散对于SnO2体积膨胀的调节作用、空心结构对于因体积变化产生的内应力的吸收作用及碳包覆层对于二氧化锡颗粒的约束及缓冲作用的目的，应用于锂离子电池中，进而获得更高的电池容量、更好的循环稳定性能、更长的使用寿命。
876
0
本发明涉及一种埃洛石涂覆无纺布锂离子电池隔膜及其制备方法，属于隔膜材料领域。该方法利用长径比较大的埃洛石纳米卷为涂覆材料、偏聚氟乙烯为粘结剂与改性剂、消泡剂、N‑N二甲基甲酰胺溶剂混合制成涂覆浆体，再利用刮涂法将浆体涂覆在PET无纺布中制成锂离子电池使用的复合隔膜。该方法利用埃洛石纳米卷堆砌形成的尺寸较大的间隙孔，在基体中构造出孔尺寸较大的网络结构。同时，埃洛石贯通的管状结构将有利于提高电解液吸液率，从而有利于促进锂离子的传输，降低电池内阻，提高电池的倍率性能和循环性能。本发明阐述的制备方法简单、设备要求不高、原料成本较低，具有较强的市场竞争力。
中冶有色为您提供最新的吉林长春有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月25日 ~ 27日
2024年07月26日 ~ 28日
2024年08月08日 ~ 10日
2024年08月14日 ~ 16日
2024年08月16日 ~ 18日
