辽宁沈阳有色金属环境保护技术理论与应用

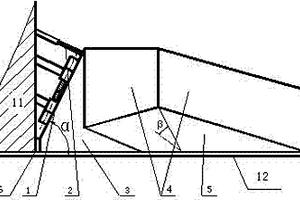

行走式翻堆机用收料装置 1069

 0

本发明属于固体废物好氧堆肥领域，特别是涉及堆肥过程中行车式抛翻机用的收料装置，针对使用行车式抛翻机露天堆场堆肥堆垛经过风吹雨淋在堆垛两侧有一定量的散料问题，发明的一种简易收料装置。?

去除生活污水中磷的改性钢渣及其制备方法和应用 745

 0

本发明涉及一种去除生活污水中磷的改性钢渣及其制备方法和应用。首先将钢渣全部破碎，筛选出30‑40目钢渣，在750‑850℃条件下高温活化1‑2h后冷却至室温，再将高温活化钢渣与石灰按质量比10:1混合，之后按钢渣和石灰固体与水的质量比5:1加水，搅拌均匀后将钢渣置于水热反应釜中在180‑190℃下水热反应6‑7h，水热产物经蒸馏水反复冲洗3‑5次，在80℃下烘干。处理废水前将生活污水pH调至5.8‑6.7或7.3‑8.2，在钢渣用量1.5g/100mL、吸附时间20min去除率98％以上。本发明不但使钢渣得到有效利用还具有除磷效率高，成本低廉的特点，显示出较好的工业应用前景。

含钛熔渣冶金还原生产的方法 1082

 0

一种含钛熔渣冶金熔融还原生产的方法，属于非高炉炼铁与资源综合利用领域。方法：1)将含钒熔渣或含钒钛钢渣加入熔炼反应装置，用氧化性气体喷入含铁物料和/或含钒钛物料的同时，喷入还原剂，得到反应混合熔渣，将反应熔渣，加热至熔融状态，实时监测反应熔渣，通过调控同时保证反应熔渣，温度在设定范围内，碱度CaO/SiO2比值＝0.6～2.0，反应熔渣实现充分混合，获得还原氧化后的熔渣；2)分离回收。本发明方法金属铁的回收率92～96％，无需热补偿或需少量热补偿，可操作性强，生产成本低；整个过程无固体废弃物产生，反应条件温和，实现了节能减排，是一种绿色冶金工艺。

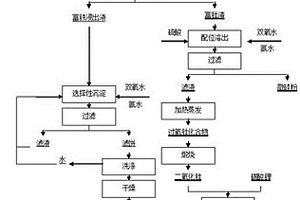

利用提钒弃渣制备锂电池电极材料的方法 748

 0

本发明公开了属于锂离子电池电极材料准备技术领域的一种利用提钒弃渣制备锂电池电极材料的方法；包括：（1）铁钛分离：（2）制备黄铵铁矾：（3）制备LiFePO4锂二次电池正极材料：（4）制备钛酸锂前驱体：（5）制备Li4Ti5O12锂二次电池负极材料：本发明以难处理的多次水浸提钒弃渣为原料，运用选择性沉淀技术制备锂离子电池负极材料钛酸锂和正极材料磷酸铁锂前驱体，进而低成本制备这两种锂离子电池正、负极材料—LiFePO4和Li4Ti5O12，实现对提钒弃渣中各有价元素进行了回收、高附加值利用；实现固体废物资源化和环境友好，保护环境。

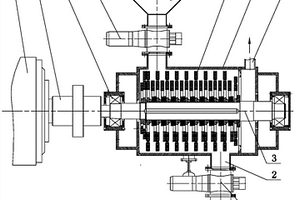

油基泥浆岩屑热脱附装置 830

 0

油基泥浆岩屑热脱附装置涉及处理石油钻井油基泥浆岩屑即危险固体废弃物无害化处理技术领域，具体涉及一种油基泥浆岩屑油固分离设备。本发明提供一种结构简单，使用便捷，结构稳定，分离效率高，生产效率高的油基泥浆岩屑热脱附装置。本发明包括筒体，其特征在于：筒体内设置有主轴，主轴上设置有桨叶，主轴端部伸出筒体与主电机相连；筒体上方靠近主电机的一端设置有进料口，筒体上方远离主电机的一端设置有蒸汽出口，筒体底部远离主电机的一端设置有排料口。

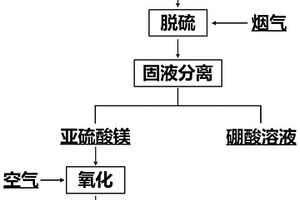

利用硼镁矿的烟气脱硫方法 770

 0

本发明公开了一种利用硼镁矿的烟气脱硫方法，属于烟气脱硫、资源化利用与环境保护领域。该方法将研磨成一定粒度的低品位硼镁矿，采用湿法烟气脱硫的方法，与高温含有SO₂的工业烟气进行反应，达到烟气脱硫的目的。本发明以低品位硼镁矿为原料，借助高温烟气的温度，实现低品位硼镁矿快速脱除烟气中的SO₂。本发明中低品位硼镁矿在烟气脱硫过程中，硼元素转变为硼酸进入到溶液中，镁元素则形成微溶性亚硫酸镁，残留在固相中，不仅实现了低品位硼镁矿的资源化利用，而且还利用硼镁矿中的氧化镁进行烟气脱硫，使低品位硼镁矿不再作为固体废弃物，从而实现了烟气中SO₂和低品位硼镁矿的综合利用。

提高食用菌菇风味的方法与应用 795

 0

本发明公开了一种提高食用菌菇风味的方法与应用，属于食用菌培养技术领域，尤属于食用菌固体培养技术领域。该增鲜方法包括以下步骤：利用食用菌菌根及食用菌热烫废液发酵制作食用菌菌根发酵液，再将其与培养料干料及水以一定比例配置成栽培料，装瓶，灭菌，冷却，接种，培养，搔菌，催蕾生育和采收。研究表明，该方法能提高金针菇子实体中鲜味氨基酸含量、鲜味核苷酸含量21％、88％，使得等效鲜味浓度值及鲜味味觉值浓度提高143％、22％倍，同时丰富了挥发性成分的种类，从而使金针菇呈现出更浓郁的风味。该方法简单易行，能提高金针菇品质，有利于推动副产物综合利用，促进金针菇产业的发展，带来巨大的经济效益。

铜渣集料及其制备方法与应用 1029

 0

本发明提供了一种铜渣集料及其制备方法与应用，属于有色金属冶金固体废弃物综合利用领域。一种铜渣集料的制备方法，包括以下步骤：按重量百分比分别为65~80%的转炉铜冶炼水淬炉渣、15~25%的硅铁、5~20%的石灰混配，磨细至2mm方孔筛通过率为80%；利用矿热炉，将磨细后的铜渣混合料在1120~1150℃条件下熔化至全部熔融，并保持温度3h；熔体放出铁水后，对剩余熔渣进行水淬处理得到尾渣；将所得尾渣磨矿和磁选，以0.15mm、0.3mm、0.6mm方孔筛作为关键控制筛孔，分级为0.6~1.25mm、0.3~0.6mm、0.15~0.6mm三档铜渣集料，对每档集料进行磁选除铁；获得铜渣集料。本发明为大量堆存的铜冶炼渣的高值、大规模消纳提供了良好途径，为活性粉末混凝土广泛应用提供了技术支撑。

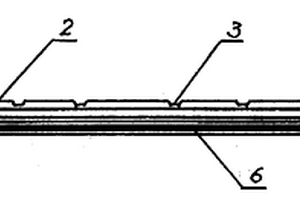

环保型地热地板的制备方法 1025

 0

一种环保型地热地板的制备方法,其制作步骤为:制备由废聚乙烯塑料制品的再生料、木质纤维素、轻质碳酸钙、丙烯酸酯类共聚物、硬脂酸、硬脂酸钙、钛白粉、液体石蜡、固体石蜡等组成的基材;将基材涂无毒粘接剂与同规格的实木薄片压合,基材与面层之间为涂有无毒粘接剂的粘接层,在基材周边设置相对应的凸榫和凹槽,基材底部沿长边方向平行分布排湿通气槽,即为成品。它原料来源广泛,制备工艺简便,用该方法制成的产品,既具有木制地板的防滑、保温性能好的使用舒适感,又具有瓷砖阻燃、防潮、耐老化、承压强度高,贴附性能好、无噪音、无任何环境污染的优点,与同类产品相比,明显延长使用寿命,显著提高使用性能。

对汞尾矿进行脱毒处理的方法 950

 0

本发明涉及一种对汞尾矿进行脱毒处理的方法，属于有色金属冶金领域和环境保护领域。一种对汞尾矿进行脱毒处理的方法，其特征在于：所述方法为渗滤浸出法，所述渗滤浸出法所用浸出液为含有二价铜离子和硫代硫酸根离子的溶液，其中，所述浸出液中的硫代硫酸根离子浓度为0.05～0.2mol/L，二价铜离子的浓度为0.01～0.05mol/L。本发明提供了一种操作条件温和，能耗低，试剂消耗量小，操作成本低的处理汞尾矿的方法，经脱毒化处理后，汞尾矿转变为一般工业固体废物，汞以硫化汞的形式得到回收，具有明显的社会效益。

生物淋滤法去除污泥中重金属Zn的技术方法 780

 0

一种生物淋滤法去除污泥中重金属Zn的技术方法,属于城市固体废弃物处理领域,是为解决城市污水处理厂含有重金属Zn较多的污泥农林回用受制约问题。具体步骤如下:向反应体系内投加适量的培养驯化的接种液,并将底物浓度与污泥量(干重)的比控制在0.8～1.2,污泥浓度15g/L～30g/L,溶解氧浓度7.5～8.0mg/L,污泥的回流比20%～30%,温度控制在25～30℃,定期补充反应器内蒸发所耗掉的水分。经过生物淋滤时间,使得重金属Zn的去除率达80%～90%。

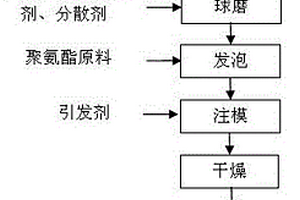

利用铁尾矿制备高性能多孔陶瓷的方法 1043

 0

本发明公开了工业固体废物综合利用行业一种利用铁尾矿制备高性能多孔陶瓷的方法，该方法是为解决利用铁尾矿制备的多孔陶瓷性能不稳定问题，将铁尾矿破碎分选后筛选出高硅、铝原料，将其加水形成浆料，采用聚氨酯原料作为发泡剂，加入交联剂、分散剂、引发剂等，采用发泡‑凝胶注模工艺，将以上混合浆料进行球磨、发泡、凝胶、干燥、烧结等工艺步骤，得到的具有纳米级的多孔陶瓷。该方法制备的多孔陶瓷具有抗氧化、耐高温、吸附性能好、性能稳定可靠等优点，应用广泛，市场价值高。

基于马来酸酐改性地沟油制备聚酯多元醇的方法 955

 0

本发明公开了一种基于马来酸酐改性地沟油制备聚酯多元醇的方法，属于化学合成领域，其特征在于包括以下步骤一：地沟油马来酸酐酸化反应：将马来酸酐加入预处理的地沟油中，之后加入阻聚剂、催化剂、抗氧剂、粉末活性炭，最后将混合物加入聚酯反应釜中，在温度为185～230℃下，常压反应5～6小时，得到马来酸酐酸化地沟油产物。步骤二：酯化反应：将步骤一中得到的产物，加入多元醇、PTA废料、尼龙酸、催化剂，釜内温度为190～230℃下，常压反应4～5小时；釜内温度为190～240℃下，减压反应3～4小时，釜内压力为-0.040MPa～-0.080MPa（表压），降温过滤除去固体物，即得到低成本，与聚醚多元醇和发泡助剂相容性好的改性地沟油脂基聚酯多元醇。

应用Vc二步发酵弃渣生产的防病菌肥 971

 0

本发明涉及防病菌肥，特别是一种应用Vc二步 发酵弃渣生产的防病菌肥，制备过程为：收集Vc二步发酵弃 渣，调成糊状，进行超声，高温，碱解或酶解处理，消化其内 的氧化葡萄糖酸杆菌，复壮其内的芽胞杆菌；补以适量Vc发 酵废弃超滤物、微量元素及填加剂，制成菌浓达1×108～1010(个)/ml(克)液体或固体菌肥。视保护地、特种种植用地种植的品种、方式及栽种史，以拌土、喷浇等方式，适量施入，可有效防治作物苗期和成熟期的病害。制品价格低廉，易大面积推广应用；制品生产，也为工厂污染物排放，辟出了一条新路。

高性能填充聚氨酯弹性减振型汽车保险杠 759

 0

一种矿物土和一种火力发电所产生的固体废物“中空玻璃微珠”填充聚氨酯弹性体所制造的高性能汽车保险杠,它是由一定量的低聚多元醇、多异氰酸酯、扩链剂、助剂及填充剂中空玻璃微珠组成而制得的填充聚迄酯弹性体,经注射制造的弹性体汽车保险杠。填充聚氨酯弹性体的弹性体汽车保险杠物性好其他材质所制得的汽车保险杠性能,其具质轻、高弹、抗冲击、外形美观、质感好、加工性好、制造工艺简单及成本低等优异特性。

氧化铝生产过程中后加矿钙化转型的方法 840

 0

本发明涉及一种氧化铝生产领域，具体涉及一种氧化铝生产过程后加矿钙化转型的方法。其步骤是将含铝矿物在铝酸钠溶液中采用高温溶出的方式提取其中的氧化铝，并在溶出后的降温工序中向矿浆内加入含钙物料使溶出渣中的含硅相全部进入钙化渣中。钙化渣经碳化转型、溶铝、沉铝等方式得到铝酸钙并作为后加矿钙化转型过程的钙源，溶铝渣的主要成分是硅酸钙和碳酸钙，可直接用作水泥工业的原料。加压溶出过程产生的溶液经固液分离、分解等方式得到氢氧化铝，氢氧化铝经煅烧得到氧化铝。本发明可提高铝土矿中氧化铝的回收效率并实现生产过程无固体废弃物排放，采用后加钙的方式也可以降低溶出过程的物料流量及能耗，是一种高效环保的氧化铝生产方法。

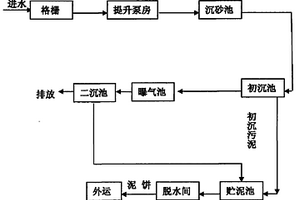

生活污水的处理方法 898

 0

一种生活污水的处理方法属于环保技术领域,特别涉及一种生活污水的处理方法。本发明提供一种操作简单、处理效果好、出水可直接排放的生活污水的处理方法。本发明包括如下的步骤:(1)废水先进入格栅,去除大的悬浮物;(2)出水经过提升泵房进入沉沙池,从污水中去除砂子、煤渣等比重较大的颗粒,保证后续处理构筑物的正常运行;(3)出水进入初沉池,对污水中的以无机物为主的比重大的固体悬浮物进行沉淀分离;(4)出水进入曝气池,把有机物降解为无机物;(5)出水进入二沉池,去除悬浮物,出水达标排放;(6)污泥打入贮泥池,经脱水处理后泥饼外运。

铝电解及微电子工业产生的碳氟化合物的分解方法 771

 0

一种铝电解及微电子工业产生的碳氟化合物的分解方法，属废气处理领域。本发明按照以下步骤进行：（1）将固体金属放入一个坩埚内，通过真空系统将反应器内空气抽尽，通入保护气体氩气后进行加热，加热到预定温度；（2）当温度升至预定温度后，通过真空系统抽出保护性气体，并通入待分解的PFCs气体，密闭反应条件下进行反应，反应时间为：30～40分钟；将反应器冷却到室温后，取出反应物，坩埚内反应产物自然分层，得到可回收利用的碳和金属氟化物、氯化物。本发明实现了处理PFCs的零排放，降低了能耗和处理成本。而且整个处理流程短，过程简单，加上反应条件不是很苛刻，对反应器的要求也不是很高，这样也可以降低设备的费用。

清洁制备卤代双胺芴类化合物的方法 1057

 0

本发明属于精细化工领域，具体涉及一种清洁制备卤代双胺芴类化合物的方法。以9-芴酮为原料和卤代苯胺作为原料，由钛系固体超强酸作为催化剂，催化制备双胺芴类化合物。采用本发明方法获得双胺芴类化合物平均产率65％以上，纯度98.5-99.0％，本发明使用后的溶剂不必做进一步处理即可循环使用，催化剂可循环套用4次以上。本发明反应条件温和，操作简便，产率高，成本低，与传统无机酸和有机酸法的三废量大大降低，环境污染小，是一种适合大规模工业化生产的清洁方法。

利用草坪剪草制作草垫的方法 920

 0

本发明提供了一种利用草坪剪草制作草垫的方法,其特征在于:先将草坪剪草进行微波处理制成干草,然后浸胶以提高草的强韧性,放入模具压制成型配位交联,对其干燥固化制成成品;本草垫由草叶直接加工而成,无外表层包裹。该方法制作的草垫产品耐水性好,可浸洗;自然降解,无害环境,本草垫是一种轻质、透湿、软硬可调,舒适保温的可降解材料。以草坪剪草为原料,其成本低廉,易于得到,减少了固体垃圾,从而改善环境,达到了变废为宝的目的。

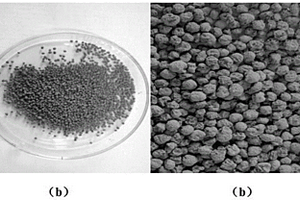

铁锰泥复合凝胶球吸附除锑材料及其制备方法 936

 0

本发明公开了一种铁锰泥复合凝胶球吸附除锑材料及其制备方法，将经过焙烧研磨过筛的铁锰泥、海藻酸钠用纯水溶解后加入固体碳酸钠作为发泡剂增加凝胶微球内部孔隙，用蠕动泵滴入氯化钙溶液中，制备得到铁锰泥复合凝胶球吸附除锑材料。经过交联作用和增加表面活性位点作用形成的复合凝胶微球具有较高的稳定性和机械强度，便于保存，锑去除率达90％以上。本发明将废弃的铁锰泥进行了资源化再利用，解决污泥处置问题，制备的除锑材料解决了现有一些材料的稳定差，回收困难等问题，制成颗粒状吸附剂，便于吸附除锑后与水体分离，而且具有循环使用和再生性。

稀土铝硅酸盐玻璃块体材料的制备方法 1025

 0

本发明涉及稀土玻璃材料领域，具体为一种稀土铝硅酸盐玻璃块体材料的制备方法。首先将稀土氧化物粉、氧化铝粉和氧化硅粉按配比称重，将适量配比的原料粉经物理机械方法混合6～12小时，将烘干、过筛后混合粉料冷压成型，然后装在石墨坩埚中采用氮化硼粉进行包埋，放入通有高纯氩气的烧结炉内进行烧结，升温速率为5～30℃/min，烧结温度为1650～1950℃，保温时间为1～10小时，随炉冷却至室温，得到稀土铝硅酸盐玻璃块体材料。本发明可以得到稀土铝硅酸盐玻璃块体材料，在核废料的处理、固体激光技术等领域具有潜在的应用价值。

粉状油页岩干馏系统装置及其使用方法 826

 0

一种粉状油页岩干馏系统装置及其使用方法，属于油页岩开发领域。在所述方法中，将油页岩粉碎降至1mm以下后在干馏系统中干馏；且针对低品位油页岩采用油页岩与劣质燃料共同干馏的方法，针对含硫高的油页岩，通过加入石灰石进行脱硫的方法。本发明在高温烟气段采用烟气余热锅炉，在固体高温段采用粉体余热锅炉，产生蒸汽可供热或发电。在页岩油回收系统中采用冷油喷淋加间接冷却的方法，以减少污水的数量，回收废水经处理后可重复利用。

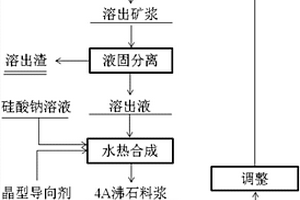

钙铁榴石一步碱热法处理拜耳法赤泥生产4A沸石的方法 1067

 0

本发明涉及一种钙铁榴石一步碱热法处理拜耳法赤泥生产4A沸石的方法，包括下述步骤，S1：将赤泥、富铁料、活性石灰及循环母液混合制备成原料矿浆；S2：将原料矿浆进行碱热溶出反应得到溶出矿浆；S3：将溶出矿浆稀释得到稀释液，将稀释液进行液固分离，得到溶出渣和溶出液；S4：将铝酸钠溶液与硅酸钠溶液混合后加晶型导向剂进行晶化反应并固液分离，得到4A沸石和高分子比铝酸钠溶液；S5：将高分子比铝酸钠溶液进行调制，制成步骤S1中所用的循环母液。通过本发明的方法回收了赤泥中的氧化铝和氧化钠，使溶出渣中的碱含量降低到0.5％以下，制备出市场需求量大、附加值高的4A沸石产品，实现了固体废弃物的高附加值利用，达到了资源绿色利用的效果。

污酸中砷的处理方法 1104

 0

本发明提供了一种含砷污酸的处理方法，该处理方法通过在较低的Fe/As摩尔比以及在一定的pH值条件下通过先使污酸中的砷形成无定形砷酸铁沉淀，然后再加酸返溶并加热，对污酸中的砷进行了富集、浓缩，并最终形成稳定的臭葱石晶体而除去污酸中的砷，大大降低了铁使用量，降低了经济成本，减少了渣量，同时，也减少了高温转化加热的成本，可以得到稳定的含砷固体废弃物，减少其对环境造成的二次污染。

抗堵塞橡塑渗灌管及其生产工艺 793

 0

本发明涉及一种具有较强抗堵塞性能橡塑渗灌管及其生产工艺。通过采取在原料中添加磷酸二氢钾肥料等方法,并改进原有工艺,生产一种具有较强抗堵塞性能的橡塑渗灌管。本发明生产原料组分按重量百分含量计为:废旧橡胶粉60-70%,高压聚乙烯15-20%,低压聚乙烯10-15%,聚酯乙烯4-5%,润滑剂0.1-0.5%,发泡剂0.03-0.05%,着色剂0.005-0.01%,磷酸二氢钾颗粒0.01-0.05%;其生产工艺为:原料在混合均匀后,经过塑化挤出、管内充气、冷却成形、牵引、卷管,从而形成具有强抗堵塞性能的橡塑渗灌管。本发明的橡塑渗灌管具有较高的渗水均匀度,并在灌溉时可使水中的固体杂质颗粒沿较大渗水孔排出,从而减少对其它微细渗水孔隙的堵塞,有效提高渗灌管的抗堵塞性能,延长其使用寿命。

人造石英石检查井盖和支座及其制造方法 737

 0

一种人造石英石检查井盖和支座,以石英砂为主料,硫酸厂废渣为辅料,配以增强材料,用氧化镁活性作为粘合材料构成混一体的固体物。其制造方法包括:配制浆料连同增强材料放入模具内,保持环境温度20℃±30℃,以2～3小时脱模为佳,脱模后平放养护,降温时做防腐处理。本发明提出的人造石英石检查井盖和支座,原材料低廉,成本低,性能不亚于生铁检查井盖和支座,其制造方法劳动强度低,改善了劳动环境且节省能源。

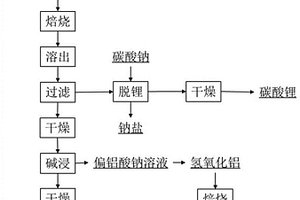

复杂铝电解质回收氟化盐的方法 705

 0

本发明属于铝冶炼固体废置物回收再利用技术领域，具体涉及一种复杂铝电解质回收氟化盐的方法。本发明的复杂铝电解质回收氟化盐的方法，以复杂铝电解质和硫酸铝为原料，依次进行焙烧、酸洗溶出，碱浸、脱锂、脱钾、脱钠等工艺，制备得到了纯净的氟化物产品(氟化铝/氟化钠)，整个工艺流程简单绿色，将复杂铝电解质中的氟元素、锂元素等同时实现循环利用，且不产生HF，提高了资源利用效率和经济效益，促进了电解铝企业的稳定生产。

微纳米结构材料的制备方法及其在染料污水降解中的应用 1081

 0

本发明公开了一种微纳米结构材料的制备方法及其在污水降解中的应用，实验步骤为：将蒸馏水加入高锰酸钾、硫酸锰中，搅拌均匀后加入铁基非晶合金粉末和分散剂，在常温下搅拌均匀后转移至反应釜中；将反应釜放入干燥箱并设置加热温度130‑150℃，3h后取出反应釜，冷却至室温后进行抽滤，先水洗再醇洗，至滤液PH为6‑7；将得到的固体放入干燥箱并设置加热温度60℃干燥12h，试样取出冷却至室温后进行研磨；制得的Fe78Si9B13/MnO2微纳米结构粉体可用于降解偶氮染料废水。本发明操作简单，生产成本低，制备的微纳米结构材料具有优异的降解性能，且降解率高达99.1827%。降解完成后可以将铁基非晶合金粉末取出，清洗，烘干，以便重复使用。

掺高硅型铁尾矿、石灰的碱激发胶凝材料及其制备方法 798

 0

本发明涉及一种掺高硅型铁尾矿、石灰的碱激发胶凝材料，本发明属于碱激发无机非金属胶凝材料领域。一种掺高硅型铁尾矿、石灰的碱激发胶凝材料，由下述原料制得：高硅型铁尾矿、石灰、碱渣、高炉矿渣、碱性激发剂。质量份原料组成：30~50份高硅型铁尾矿，15~20份石灰，20~40份高炉矿渣、5~10份碱渣，1~5份碱性激发剂；碱激发剂为:NaOH与Na2SiO3混合配制溶液；本发明掺高硅型铁尾矿、石灰的碱激发胶凝材料主要利用铁矿厂开采之后产生的的固体废料和石灰，可通过掺合适量高硅型铁尾矿、石灰达到碱激发胶凝材料的目的，将高硅型铁尾矿二次利用。
