本发明公开了一种锂电池生产用端盖夹取处理装置,针对夹持不够细腻,细节处理不够的问题,现提出以下方案,包括矩形框,所述矩形框底部内壁的中间位置通过螺栓固定有电机箱,所述电机箱的底部内壁上通过螺栓固定有电机,电机输出轴的一端键连接有传动轴,传动轴的一端位于电机箱的外部,传动轴的一端设有打磨机构,所述矩形框顶部内壁的中间位置通过螺栓固定有电动伸缩杆,电动伸缩杆延长杆的一端通过螺栓固定有固定座。本发明利用夹具夹持锂电池端盖后,将真空吸盘移动到端盖侧壁的内侧,进行吸附,保证单侧的固定,从而避免一侧松开后端盖掉落,使得端盖通过夹持力和吸附力双重夹持固定,避免单一力量的缺失导致端盖掉落。
本发明属于电容器技术领域,公开了一种一维同轴柔性可编制的锂离子电容器及其制备方法,选择一维的导电基体为轴中心,表面包覆一层绝缘体制备轴基体;采用浆料涂布技术,将浆料涂覆在柔性集流体表面制备得到正、负极极片;将得到的极片焊接极耳后,按照正极极片、隔膜和负极极片依次缠绕在得到的轴基体表面,每层紧密缠绕;在最外层包裹绝缘聚烯烃热缩管;在无水无氧的手套箱中注入电解液,封闭两端得到锂离子电容器。本发明能够实现活性物质的高负载量、保证活性物质的充分接触,缩短离子扩散路径,改善器件结构稳定性和电化学性能;导电的轴中心基体能够实现同侧导线外接,方便编织应用,具有良好的应用前景。
本发明公开了一种锂辉石转型富氧焙烧方法,其焙烧方法包括如下步骤:检查设备、送料富氧焚烧、富氧焙烧阶段以及降温排气:步骤A.检查设备:在使用此设备之前,工作人员检查设备各个组件是否发生损坏,保证设备可正常的进行焙烧工作;步骤B.送料富氧焚烧:通过喂料斗将需要被燃烧的物料置于回转窑烧成带内部,回转窑烧成带进行旋转,对其内部的物料进行充分的燃烧工作。该锂辉石转型富氧焙烧方法,通过充氧结构将氧气输送至回转窑烧成带的窑身内部,使得窑身内部达到富氧状态,燃料通过燃烧器进入回转窑内燃烧,因燃料在富氧状态下燃烧速度快速增加,燃烧更加充分,由于物料在窑身内部进行充份的燃烧,降低有害气体的排出量。
本发明公开了一种锂离子电池正负极片涂布生产用均料头,包括固定板,所述固定板下表面滑动安装有多个隔板,每个所述隔板下表面固定安装有刮钩板;每个所述隔板正面铰接有安装板,所述安装板下端安装有抹平滚轮,所述安装板侧面与所述隔板之间连接有拉伸弹簧;每个所述隔板侧面固定安装有安装杆,所述安装杆下端安装有落料斗,所述落料斗外侧面设置有多个振动电机。有益效果在于:本发明所述的一种锂离子电池正负极片涂布生产用均料头能够在刮平均匀极片上的涂料的同时对涂料表面进行二次挤压,保证不会有凹坑、凸点产生,有效避免了后期对极片进行重新涂料的麻烦,而且刮下来的涂料能够重新送回蓄料池回收利用,有效节省涂料,实用性好。
本实用新型涉及废电池回收技术领域,公开了一种废旧锂电池回收用固液分离设备,解决了刺破的锂电池中的电解液流出速度慢,同时电池表面存在电解液的残留,进而导致固液分离效果不佳的问题,其包括箱体,所述箱体的一侧底端设有液体收集盒,箱体的一侧转动连接有位于液体收集盒上方的箱门,箱体的顶端设有破碎箱,破碎箱的内部设有破碎机构,破碎箱的底端中间位置开设有出料口,箱体的顶端开设有与出料口相连通的投放口,箱体的内部设有过滤网,过滤网与振动机构连接;通过液体收集盒、投放口、过滤网和振动机构的设计,可以实现过滤网的反复抖动,有效的加快滤网内部的电解液与电池的分离速度,进而提高了固液分离效率。
本实用新型公开了一种锂离子电池用防潮电池箱,包括外壳体,外壳体的内壁设置有限定滑槽,限定滑槽上安装有支撑板,支撑板的顶部固定有固定支柱,支撑板内设置有螺纹杆,螺纹杆上安装有移动杆,外壳体的顶部通过固定板安装有上盖,上盖的顶部设置有提把手,设有的减震弹簧和减震柱,可以很好的对支撑板上的锂电池进行减震防护,避免快速撞击对电池造成损坏,设有的升温器、通风扇以及吸潮包,可以对箱体内部进行加热升温,也可以对箱体内进行除湿保持内部干燥。
本实用新型公开了一种锂电池电池液真空搅拌机,包括真空泵、搅拌杆、物料桶和丝杆,所述真空泵的顶部设置有油箱,且真空泵的底部与搅拌组件上端面相互连接,所述搅拌杆固定于搅拌组件的下方,且搅拌杆和搅拌组件的连接处固定有密封盖,所述搅拌杆的内部固定有套杆,且搅拌杆上设置有轨道,所述密封盖的下方设置有灯条,且灯条底部安装有玻璃板,所述密封盖的上端面安装有加料管,所述物料桶的外壁安装有提手,且物料桶底部安装有轮子,所述丝杆的上端设置有转轴,且转轴上安装有履带,所述丝杆的下端通过固定器连接有叶片。该锂电池电池液真空搅拌机,使物料的混合更加充分,减少了该机器的工作时间,提高了该机器的工作效率。
本发明公开了一种锂电池化学浆料加工反应设备及其实施方法,包括反应釜,所述反应釜的内部设置有搅拌轴,反应釜的上端固定连接有上密封盖,上密封盖的上表面固定连接有驱动电机,驱动电机的输出端贯穿上密封盖,并与搅拌轴的上端固定连接,上密封盖上表面的一侧连接有抽真空泵,抽真空泵的输入端贯穿上密封盖。本锂电池化学浆料加工反应设备及其实施方法,通过驱动电机带动搅拌轴旋转,实现蜗杆、第一螺旋叶片、搅拌桨和环形块同步旋转,搅拌桨完成搅拌作用,搅拌的过程中,一部分气体溢出,被抽真空泵抽走,蜗杆带动传动涡轮旋转,经过连接短杆和连接长杆传动,连接长杆拉动研磨筒上下移动。
本发明公开了一种新型锂云母浮选方法,包括一次粗选、二次精选和二次扫选,在浮选的时候加入的抑制剂为水玻璃,用量为1400~1900g/t,阴离子捕收剂种类为油酸钠或氧化石蜡皂731,其用量为480~700g/t,阴离子捕收剂种类为十二胺或椰油胺,其用量为130~160g/t。捕收剂加入顺序为先加入阴离子捕收剂再加入阳离子捕收剂,或是阴阳离子捕收剂同时加入。本发明通过阴阳离子结合的方法来分选锂云母,能够取得很好的浮选效果,不仅浮选效率高,而且由于阴阳离子捕收剂之间产生了协同效应,这种协同效应是共吸附、电荷补偿以及功能互补三种机理共同作用的结果。
本实用新型公开了一种锂电池用废水处理装置,包括框体、离心罐和控制单元,所述框体内部下方设置有电机和过滤槽,且电机位于过滤槽左侧,所述电机上方连接有皮带,且皮带右方连接有旋转轴,并且旋转轴下方贯穿于轴承,所述离心罐固定连接于旋转轴上方,且离心罐内部固定安装有第一过滤网和第二过滤网,并且第一过滤网位于第二过滤网右侧,所述离心罐上方设置有进水管,且进水管下方贯穿进离心罐,所述过滤槽内部中间偏上处活动安装有石墨滤层,且石墨滤层右端设置有限制板,并且限制板右端设置有固定螺钉。该锂电池用废水处理装置,具有能够将废水处理干净、处理成本低和处理过程简单等优点。
本实用新型涉及聚合物锂电池领域,尤其涉及一种聚合物锂电池上使用的卷绕机,包含支撑板,所述支撑板上端面均匀固定有多个卷绕装置,所述卷绕装置包含固定在支撑板上的电机,所述电机输出端固定有转轴,所述转轴上均套接有辊轴,所述辊轴上固定有贯穿辊轴的限位槽,所述支撑板下端面均匀固定有多根滑轨,所述滑轨上与固定有与滑轨滑动连接的滑板,所述滑板上与前述卷绕装置对应位置均固定有升降气缸,所述升降气缸均通过活塞杆固定有卸料块,所述支撑板下端面还固定有丝杆,所述丝杆穿过前述滑板并与滑板螺纹连接,所述丝杆由伺服电机驱动转动,所述支撑板上还固定有与辊轴配合使用的压紧装置。通过本装置可以自动将卷绕的坏片剔除。
本实用新型公开了一种具有良好密封性的锂离子电池生产用正极混料装置,包括支座,所述转板的前侧安装有第一驱动电机,所述转板的上方活动安装有滚轮,所述支座的上方焊接有搅拌箱,所述搅拌箱和支座的中间位置贯穿有出料口,所述搅拌箱的右端安装有第二驱动电机,所述第二驱动电机的左侧连接有搅拌轴,所述搅拌箱的右下端设置有出气口,所述搅拌轴的外侧活动安装有搅拌杆,所述进料口的上方活动安装有连接杆,所述连接杆的外侧安装有套筒,所述连接杆通过第二弹簧与套筒活动连接。该具有良好密封性的锂离子电池生产用正极混料装置便于将搅拌好的物料从搅拌箱中倒出,提高了工作效率,而且该装置密封性能良好,还能够使物料充分搅拌。
本实用新型公开了一种锂电池用石墨混合装置,包括桌台、搅拌箱、电机底座、储料箱和旋转把手,所述桌台的下方安装有桌腿,且桌腿的底部设置有支撑块,所述搅拌箱安装在桌台的上方,且搅拌箱的顶端中部开设有入料口,所述电机底座安装在桌台的上方左端,且电机底座的上方安装有电机,所述电机的右端设置有搅拌轴贯穿连接在搅拌箱的内部,且搅拌轴的外侧安置有搅拌叶,所述搅拌箱的底部中端开设有出料口,且出料口的内部贯穿设置有伸缩挡板,所述储料箱设置在桌台的下方,且储料箱通过旋转杆与固定件相互连接。该锂电池用石墨混合装置,加快了石墨的混合速度,减小了混合后的石墨的收取难度,有效的提高了石墨的生产效率。

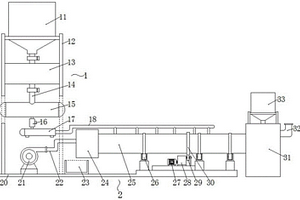

本实用新型公开了一种应用于废旧锂电池正负极片高效分离的设备,该分离设备旨在解决现有技术下在分离的时候废旧锂电池较为密集,分离的时候很容易出现遗漏的现象,导致分离效果不好,无法分开进行回收的技术问题。该分离设备包括机床、设置于所述机床上侧用于进料的进料模块、设置于所述进料模块下侧用于分散原料的抖动模块、设置于所述抖动模块下侧用于运输原料的输送模块、设置于所述输送模块右侧用于分离物料的第一分离模块、设置于所述第一分离模块下侧用于输送原料的移动模块、设置于所述移动模块左侧用于出料的第二分离模块。该分离设备通过第一分离模块和第二分离模块的分选,可以提高分选的效率,使得分离出来的物料纯净度较高。
本实用新型公开了一种大容量锂离子电池的电芯结构,包括壳体和密封盖,壳体内壁的顶部开设有螺纹槽,密封盖的底部贯穿螺纹槽且延伸至其内部。本实用新型通过设置散热组件,散热组件中的散热风扇旋转,形成空气流动,散热片使元器件发出的热量更有效地传导,热量再经散热片散发到周围空气中去,同时水箱中的冷却液进行循环流动,降低周围空气的温度,对散发到周围空气中的热量进行冷却,配合散热风扇形成的空气流动,快速地对电芯本体进行散热,提高了大容量锂电池的电芯结构的散热性能,能够将电芯产生的热量及时散去,避免引起电池的升温,防止热量的持续蓄积,导致电池存在燃烧爆炸等风险,给使用者带来极大的便利。
本实用新型公开了一种聚合物锂电池辊压用打磨机,包括两个立板,两个所述立板的正面设置有前挡板,两个所述立板的上表面设置有上盖板,两个所述立板之间的前部设置有调节辊、打磨辊和旋转电机,所述调节辊和所述打磨辊之间设置有电池极片。有益效果在于:本实用新型所述的一种聚合物锂电池辊压用打磨机能够在所述电池极片进行辊压前对极片表面进行打磨,避免极片表面留有小颗粒等质地不均现象,因此能够很好的避免箔带破孔甚至箔带断裂的问题,而且打磨后极片表面涂布不均匀的现象消失,表面光泽且不会出现不规则的光泽图形,有效解决了极片表面因涂布不均匀而产生极片表面出现不规则的光泽图形等问题,实用性好。
本实用新型公开了一种便于锂电池烘干装置,包括箱体、固定块和底座,所述箱体的内壁安装有排风扇,所述箱体的顶面内侧安装有鼓风管道,且鼓风管道的下方设置有第一传送带,所述箱体的一端设置隔板,所述箱体的底部内侧设置有挡板,所述固定块安装在箱体的外侧底端,所述底座通过弹簧与箱体的底部相互连接。该便于锂电池烘干装置,设置有鼓风管道,鼓风装置能使箱体内部被加热的空气强制对流,提高了箱内的温度均匀性能,箱体底部设置有落料口,传送带出现误差,料件掉入箱体底端时,可以通过落料口将料件落入下方的收集盒内,统一再加工,箱体底部设置有弹簧,可以使装置在工作时,减轻震动幅度,延长该装置的使用寿命。
本实用新型公开了一种碳酸锂制备快速干燥器,包括壳体、分离箱、电机罩和加热组件,壳体的底部两侧安装有支撑座,壳体的顶部安装有储存箱,储存箱的内部一侧安装有抽水泵,抽水泵的输出端安装有延伸至壳体内部的喷管,壳体内部的顶部安装有分离箱,分离箱的一侧安装有延伸至壳体一侧的抽风机,分离箱的内部安装有加热组件,加热组件内安装有安装板,安装板的底部两侧安装有液压伸缩杆。本实用新型通过在抽水泵的输出端安装有喷管,能够通过喷管将抽水泵加压后输出的碳酸锂溶液呈半雾状喷入分离箱中,从而使水分子和碳酸锂分子可以漂浮在分离箱内部的空气中,从而增加了水分的蒸发面积,提升了装置对碳酸锂的干燥速度。

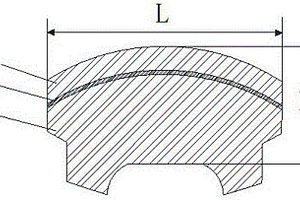

本实用新型提供了一种锂辉石立式磨机的可更换磨损层磨辊。所述锂辉石立式磨机的可更换磨损层磨辊包括磨辊基体、耐磨夹片以及耐磨片,所述磨辊基体为圆环柱状结构,所述磨辊基体的外表面上沿所述磨辊基体的圆周方向凹设有磨辊基体凹槽,所述耐磨片至少部分设于所述磨辊基体凹槽内,所述耐磨片和所述磨辊基体可拆卸连接,所述耐磨夹片设于所述磨辊基体凹槽内。本实用新型的锂辉石立式磨机的可更换磨损层磨辊,维修时磨辊基体不用更换,磨辊基体可重复使用,节省成本;磨辊易损面镶嵌一层可拆装的耐磨层;通过耐磨层与磨辊本体中间夹一层不同颜色的耐磨材料,显示磨损程度;能够综合考虑磨辊磨损程度对安全和生产效率影响,确定夹层合适位置。
本实用新型公开了一种能够避免电池偏移的锂离子电池生产用立式滚槽机,包括操作台,所述操作台的上表面设置有连接柱,所述连接杆上套接有套环,所述底板位于夹手的下方,所述调节板的右端连接有齿轮,且齿轮的右表面连接有小型电机,所述伸缩杆位于操作台的下方,且伸缩杆的顶端和底板相连接,所述伸缩杆的内侧安装有收集箱,所述连接柱的上表面开设有滑槽。该能够避免电池偏移的锂离子电池生产用立式滚槽机,通过小型电机带动齿轮转动,从而控制调节板进行滑动,从而形状不同大小的凹槽用以放置固定不同大小的锂离子电池,同时在封装完毕后,通过转动底板,可以自动的收料,简单方便。
本实用新型公开了一种提锂用卧式浸出设备,包括支架一、支架二、旋转轴一、旋转轴二、进料口、传动轴和动力装置,所述支架一和支架二设置在底座的上端,所述的釜体的外圆轮廓上设置有大环形齿,所述大环形齿与小环形齿连接在一起,所述小环形齿是设置在轮盘的外圆轮廓上,所述轮盘安装在动力装置的前端,所述动力装置安装在支撑座的顶部,所述动力装置上安装有紧固螺栓,所述釜体的孔内安装有横向挡板,所述轮盘和传动轴连接在一起,所述动力装置与传动轴连接在一起。本实用新型,完成装置的提锂功能,轴承一安装在支架一的顶端,容易使装置转动,完成提锂的作用,提升装置的实用性,有利于装置在市场上推广。

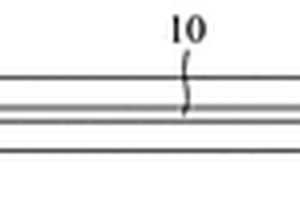

本申请提供一种锂离子电池极片涂布结构。上述的锂离子电池极片涂布结构包括箔片和成型于箔片表面的涂覆体,至少部分箔片裸露于涂覆体的外围,涂覆体包括涂覆主体、第一倒角部和第二倒角部,涂覆主体分别与第一倒角部和第二倒角部连接,涂覆主体沿平行于箔片的延伸方向延伸,第一倒角部和第二倒角部分别位于涂覆主体的延伸方向的两侧,第一倒角部的倾斜角度为30°~60°,第二倒角部的倾斜角度为30°~60°。上述的锂离子电池极片涂布结构,能避免箔片的涂覆边缘出现打皱现象,大大提高极片质量和收成率,减少铝箔片断裂的风险。
本实用新型公开了一种锂离子电池生产废水处理装置,包括箱体、箱门、排水管、支腿、第一过滤机构和第二过滤机构,箱体的前侧设置有箱门,箱体左侧的底部固定连接有排水管,排水管的右端贯穿箱体且延伸至其内部,箱体底部的四角处均固定连接有支腿,箱体的左侧固定连接有第一过滤机构,箱体的内壁上设置有第二过滤机构。本实用新型通过箱体、箱门、排水管、支腿、第一过滤机构、第二过滤机构相互配合,实现了处理效果好效果,能够有效过滤掉废水中的杂质,同时也解决了现有锂电池生产废水处理装置不便于更换过滤组件的问题,更换过滤操作简单,省时省力,极大提高了锂电池生产废水处理装置的实用性,值得推广。
一种从废弃锂离子动力电池回收有价金属的方法,属于有价金属回收领域,该方法预先放电和焙烧,采用低智能破碎机和冲击式破碎机二级破碎,再进球磨机进行擦洗,然后用振动筛进行筛分分级,筛上产品和筛下产品采用磁选、摇床、再磨等选矿方法进行分离,得到铁、铜、铝和碳的钴酸锂粉等四种产品。本发明具有环保、成本低廉,工艺可靠,易于工业化生产等优点。
本实用新型涉及电池回收技术领域,公开了一种废旧锂电池中正极片材料颗粒与铝箔高效解离装置,解决了现有废旧锂电池回收难以实现将铝箔与材料颗粒完全分离的问题,其包括箱体,所述箱体的顶端设置有进料斗,进料斗的正面设置有驱动马达,进料斗的内部设置有与驱动马达相配合连接的切割辊组,箱体底部的两端均设置有超声波发生器,箱体底端的中间位置设置有排料漏斗,箱体内部的顶端设置有过滤组件,过滤组件的底部设置有颗粒下料导板,箱体内部一侧的底端设置有电加热组件,箱体的内部填充有去离子水,箱体内部的底端设置有物料分离支撑组件;通过该装置能够实现铝箔与材料颗粒的完全分离,提高分离效果和工作效率。
本实用新型公开了一种锂电池溶液固液分离装置,包括框架、伸缩轴、限制板、电机、第一螺纹轴、第一出料口、第二出料口、凸块、第一螺纹孔和第二螺纹孔,所述框架上端中间贯穿有入液口,且框架内部上方入液口右方设置有气缸轴,所述伸缩轴贯穿进气缸轴内部,且伸缩轴位于气缸轴左侧,所述限制板固定连接于伸缩轴左侧,且限制板贯穿进入液口内部,所述固定轴贯穿于轴承,且轴承镶嵌于框架右端内部,所述凸块设置于第一螺纹轴右方,所述第一螺纹孔预留于第二螺纹轴左侧上方,且第一螺纹孔内设置有螺钉,所述第二螺纹孔预留于凸块上端。该锂电池溶液固液分离装置,具有可以干净的过滤溶液、不堵塞滤网和不产生废水污染环境等优点。
本实用新型公开了一种方便使用的锂回收用混料装置,包括混料装置本体,所述混料装置本体的顶部固定连接有壳体,所述壳体的内腔固定连接有隔板,所述壳体内腔的右侧固定连接有电机,所述电机的输出轴固定连接有传动结构,所述传动结构的顶部固定连接有连接块。本实用新型在进料时通过电机和传动结构的配合使用,使第一筛分架不断进行前后移动,第一筛分架通过齿轮传动结构进行传动,使第二筛分架和第一筛分架相向移动进行筛分,解决了现有的混料装置无法对物料进行筛分的问题,该锂回收用混料装置具备方便使用的优点,可以将物料中板结的颗粒取出,重新粉碎后,进行混匀,保证了混料的效果,提高了混料装置的实用性。
本实用新型公开了一种锂离子电池用搅拌筛选装置,包括设备本体、固定板和旋转块,所述设备本体底端固定有支撑脚,所述支撑脚上侧固定有框架,所述第一转轴上端设置有第一皮带轮,所述第一皮带轮通过皮带和第二皮带轮相连接,所述固定板固定在框架左侧内壁,所述旋转块位于固定板中间,所述连接轴下侧固定有横板,所述横板一端上侧安装有第二电机,所述第二电机下侧固定有第二转轴,所述第二转轴两侧设置有搅拌叶,所述搅拌仓内侧设置有过滤网。该锂离子电池用搅拌筛选装置在对浆料的搅拌更均匀,且对于成块的浆料进行碾碎,并且同时对浆料进行筛选,不仅节省了时间,还降低了生产成本,大大提高了工作效率。

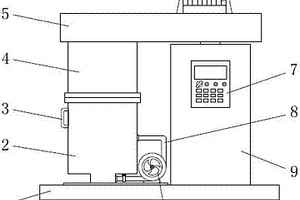

本实用新型公开了一种锂电池料槽混合搅拌装置,包括底座、搅拌桶、把手、密封盖、横梁、混合搅拌电机、控制器面板、循环导管、立柱、循环泵、万向自锁轮、搅拌桶底座、搅拌轴、液压伸缩杆、液压泵和刮壁器,所述底座的内部设置有搅拌桶底座,所述搅拌桶底座的顶部安装有搅拌桶和循环泵,且循环泵位于搅拌桶的一侧,所述循环泵顶部连接的循环导管的另一端与搅拌桶的一侧连接,所述搅拌桶的另一侧固定有把手,所述底座顶部连接的立柱的一个侧面上设置有控制器面板。本实用新型通过循环泵工作将搅拌桶底部的物料吸入循环导管,将底部的物料导入搅拌桶的上层,避免底部物料堆积在一起无法搅拌均匀,保证了锂电池混合原料的搅拌均匀。
