铝镁尖晶石的制备方法 784

 0

本发明公开了一种铝镁尖晶石的制备方法，该方法按以下步骤进行：步骤1)混料：准备反应原料，并将反应原料混合均匀，得到混合原料；步骤2)装料密封：把混合原料装入坩埚中，并密封坩埚；步骤3)烧结：将密封好的坩埚置入高温炉中进行焙烧，得到块状产品；步骤4)破碎筛分：将块状产品破碎、筛分，得到最终产品。本方法可显著降低铝镁尖晶石的制备温度，原料来源方便，添加剂使用量少，产品纯度高，制备工艺简单，能耗少，制备成本低，适用于冶金生产的耐火材料。

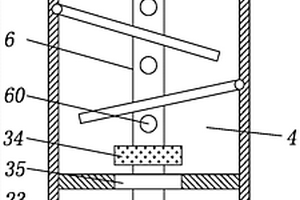

矿渣处理装置 972

 0

本发明涉及冶金设备技术领域，公开了一种矿渣处理装置，包括物料仓和设在物料仓下方的燃烧炉，物料仓的顶部设有进料口，还包括若干交错设置的斜板，贯穿若干斜板并中空设置的连轴，斜板一端与物料仓内壁铰接，另一端与物料仓内壁形成漏口；物料仓的顶部滑动连接有密封盒，密封盒上设有泄压阀；连轴一端与密封盒连接，另一端与燃烧炉连通，且连轴表面设有若干出气孔。本矿渣处理装置能有效防止矿渣板结，避免漏口堵塞，提高烘干效果。

能实现多种轧制模式的钢管工艺设备 1030

 0

本实用新型属于冶金技术领域，涉及一种能实现多种轧制模式的钢管工艺设备，包括依次连接的轧机后台、轧管机、轧机前台一段与轧机前台二段；轧机前台二段上安装有用于放置芯棒用的若干芯棒托辊，用于驱动芯棒的芯棒小车，以及设置在芯棒小车与轧机前台一段之间的限动装置。本实用新型能够兼顾限动芯棒轧制、浮动芯棒轧制、半浮动芯棒轧制、回退式芯棒轧制等多种轧制模式，可根据生产的钢管种类，灵活选用适合的生产模式，能减少生产薄壁管时的“尾三角”现象和生产厚壁管时的“抱棒”现象，可有效提高钢管的生产效率，减少产线故障率，提高钢管成材率，降低产线的能耗。

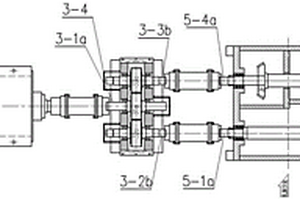

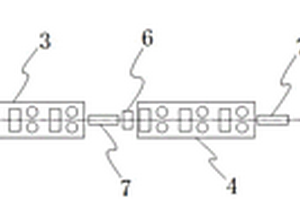

集中双端传动模块轧机及其机组 1086

 0

本实用新型属于冶金设备技术领域，涉及一种集中双端传动模块轧机及其机组，包括至少两组相对设置的集中双端传动模块轧机，且每组所述模块化轧机的电机位于轧线的同一侧；集中双端传动模块轧机包括电机、齿轮箱和锥箱，所述齿轮箱中设有一个电机输入轴、两个齿轮箱输出轴，所述锥箱中设有两个轧机，所述电机与电机输入轴连接，所述输出轴与轧机连接，所述电机通过齿轮箱驱动两个轧机运转，其特征在于：所述锥箱的两侧均设有两个传动连接端，其中一侧的两个传动连接端分别与两个所述齿轮箱输出轴一一对应连接，另一侧的两个传动连接端上设有与锥箱可拆卸连接的保护罩；齿轮箱通过与锥箱上任一侧的传动连接端连接，实现位置的变换。

中大规格棒材生产系统 642

 0

本实用新型涉及一种中大规格棒材生产系统，属于钢铁冶金工业棒材生产技术领域。包括依次连接的加热单元、轧制单元、定尺飞剪、上钢单元及冷床；所述轧制单元输出轧件的运行速度为1.0m/s～18.0m/s；所述轧制单元包括依次连接的粗轧机组、中轧机组。所述上钢单元为磁力裙板制动系统，所述轧制单元还包括减径轧制机组，所述减径轧制机组设置在所述中轧机组之后。本实用新型在轧制完成后直接进行定尺剪切，并采用高速上钢或或磁力制动裙板的方式进行制动，制动距离减短，棒材不经过倍尺剪切，无需倍尺长度的冷床，冷床面积小，有效减少了设备及工序，缩短了生产线长度，减少了投资。

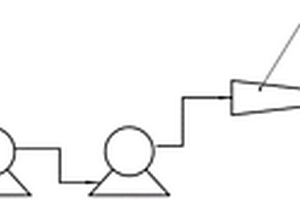

烧结法回转窑给料装置 704

 0

本实用新型属于冶金技术领域，具体涉及一种烧结法回转窑给料装置，包括至少一台输送泵和用于将浆料喷入回转窑的喷枪，所述输送泵为渣浆泵，其中一台渣浆泵的出口与喷枪连接。在本方案中，通过渣浆泵对浆料进行输送，渣浆泵故障率低，而且维修成本也低，平均每个月换2台机封，半年换两次叶轮，平均每月1万元泵件消耗费用，远低于油隔泵的维修成本。

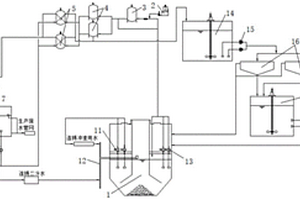

连铸浊环水处理系统 1041

 0

本实用新型涉及一种连铸浊环水处理系统，属于冶金行业连铸水处理领域。该装置包括沿水流方向布置且通过管道依次连通的旋流沉淀池、密闭带压的浊水净化器、密闭带压的双旋流过滤器、冷却塔和冷水池；浊水净化器包括沿水流方向通过管道依次连通的混合罐和处理罐，混合罐的上游连通有通向其的加药装置；旋流沉淀池通向混合罐的管道上设有提升泵；冷水池连通有通向双旋流过滤器的反洗管道，反洗管道上设有反洗泵；冷水池连通有用于向用户供水的供水管道，供水管道上设有供水泵；浊水净化器的处理罐和双旋流过滤器连通有泥浆处理装置。出水水质好、耐冲击负荷能力强、高效节能、占地面积小、布置灵活、运行管理简单、适于新建和改造项目。

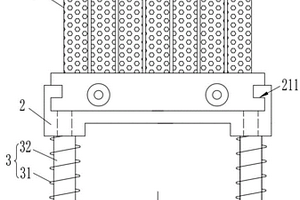

钢坯端面铁刷除磷装置及除磷系统 974

 0

本实用新型提供一种钢坯端面铁刷除磷装置及除磷系统，属于钢铁冶金技术领域，钢坯端面铁刷除磷装置包括底板；毛刷座，其与底板通过弹性结构连接；以及多个钢丝刷组件，并排设置于毛刷座上，并能够在弹性结构的作用下往复伸缩动作，以用于与钢坯端面接触时进行除磷。本实用新型能够对钢坯端部利用钢丝刷组件除磷，从而保证机器人喷印炉号清晰可见，提高钢坯炉号喷印准确性，极大减少人工补写炉号，降低劳动强度，避免因炉号不清晰造成质量异议的情况。

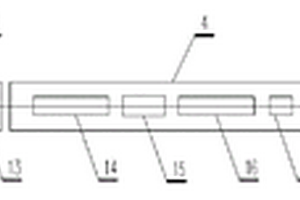

无头轧制线材生产设备 818

 0

本实用新型公开了一种无头轧制线材生产设备，属于冶金技术领域，包括顺次设置的炼钢连铸单元、衔接单元、中间轧制单元、控温成型轧制单元、分卷单元以及成品处理单元；炼钢连铸单元由顺次布置的浇注平台、单流连铸机组成，衔接单元由顺次布置的坯料切断装置、事故收集装置、加热补温装置组成，中间轧制单元由顺次布置的第一连轧机组、第一剪切设备组成，控温成型轧制单元由顺次布置的前控温装置、第二连轧机组、后控温装置、第二剪切设备组成，分卷单元由顺次布置的前转辙器、高速飞剪、通路导槽组成，成品处理单元由顺次布置的吐丝机、散卷冷却运输线和收集装置组成。本实用新型能既实现连铸与轧钢产能匹配轧制，又实现无头直接轧制。

转炉湿式电除尘器 817

 0

本实用新型涉及一种转炉湿式电除尘器，属于冶金除尘设备领域。该电除尘器包括壳体，壳体的顶部设有煤气出口，壳体的下部设有煤气进口，壳体内由上至下依次设有旋流器、喷雾装置、阴极线、阳极板以及煤气均流装置，其中旋流器、喷雾装置以及阴极线之间间隔设置，煤气均流装置间隔设置在阳极板的下端面下方且位于煤气进口上方，壳体的底部设有排水口。该电除尘器作为煤气降温除尘脱水一体化设备，既可以实现烟气粉尘浓度排放值小于10mg/m³的超净排放的目标；又能替代煤气冷却器和脱水器，从而解决系统复杂的问题。

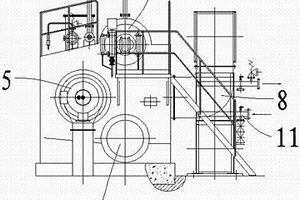

卧式双锅筒纵向布置燃氢气锅炉 631

 0

本实用新型公开了一种卧式双锅筒纵向布置燃氢气锅炉，包括位于锅炉炉膛内的上锅筒（1）、下锅筒（2）和燃烧室（3），所述上锅筒（1）位于下锅筒（2）的上方且两者水平设置，所述上锅筒（1）和下锅筒（2）之间通过加热水管（4）连通，所述燃烧室（3）位于所述上锅筒（1）和下锅筒（2）的左侧，锅炉炉膛的前端配置有燃氢气燃烧器（5），锅炉炉膛的后端装有泄压门（7），锅炉炉膛的外侧设置有省煤器（8）。该燃氢气锅炉具有换热充分、安全可靠、节约能源等特点，可广泛适用于冶金、油田、化工、纺织化工等单位的生产、生活用汽。

高炉热风炉闸阀 1040

 0

本实用新型属于冶金高炉技术领域,公开了一种高炉热风炉闸阀,由调整螺丝、阀体、阀板、阀盖、阀杆、平衡梁、液压缸、液压缸支架组成,液压缸支架固定在阀盖上,两个液压缸对称安装在阀杆两边的液压缸支架上,液压缸输出分别与平衡梁两端相连,平衡梁中心与阀杆上部相连,阀杆下部与阀板相连。本实用新型传动机构简单,质量较轻,成本低,密封可靠。

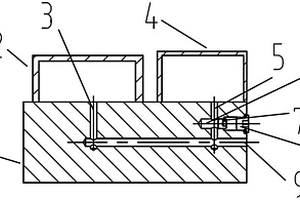

电液直驱防护装置 1005

 0

本实用新型属于冶金机械设备防护领域，涉及一种电液直驱防护装置，包括阀块，以及设置在阀块上的第一保护罩与第二保护罩；阀块内开设有与压缩空气连通的第三气孔，与第一保护罩连通的第一气孔，以及与第二保护罩连通的第二气孔，第二气孔内还配合设置有进气量调节装置。本实用新型压缩空气进入两个防护罩，在防护罩内形成正压区，防止外界水和杂质进入防护罩，同时从防护罩上的小孔不断流出，带走防护罩内的热量，从而形成对防护罩内设备的保护，通过调节螺塞，可以调节第一防护罩的节流口，从而调节不同的进气量，拧紧螺堵后气体无额外泄漏；结构简单，使用方便；调节进气大小时无需拆掉保护罩，缩短维护时间，且气孔不易堵塞。

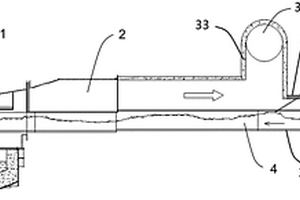

废钢预热密封装置及电弧炉 1091

 0

本实用新型涉及一种废钢预热密封装置及电弧炉，属于冶金技术领域。其中，一种废钢预热密封装置，包括料槽、依次对应设置在料槽上方的密封罩和烟气罩，以及安装在密封罩上且可绕回转中心点摆动的密封门组，所述密封门组至少有一套；所述密封门组包括设置在回转中心点下端的覆盖密封罩与料槽所形成的端面区域的密封门板，以及设置在回转中心点上端的抵消密封门板摆动状态重力矩的平衡单元；所述烟气罩上设有烟气出口。该密封装置易于控制、密封效果好、使用寿命长，提高生产效率，降低维护成本。

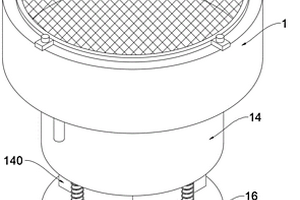

自清洗式振动研磨机 817

 0

本实用新型涉及振动研磨机技术领域，具体为一种自清洗式振动研磨机，包括研磨盘，研磨盘的顶端开设有空腔，空腔的底端边缘处对称开设有两个废料口，且两个废料口的内壁上均焊接有出料管，空腔的顶端设有固定环，固定环的内焊接有漏网，研磨盘的侧壁顶端设有进水管，进水管的一端穿过研磨盘的侧壁与空腔相连通，研磨盘的底端焊接有连接柱，连接柱的底端安装有振动电机连接柱的底端边缘处设有若干连接杆，本实用新型通过在研磨盘内设有的漏网，在研磨后铁锈和金属粉末通过漏网的过滤残留在研磨盘的底端，其次，在研磨盘上设有进水管，在研磨的同时不断加水，铁锈和金属粉末跟随水从出料管漏出，并且清水能够对磨料和粉末冶金零部件进行冲洗。

改进的发动机曲轴正时带轮 1081

 0

本实用新型公开了一种改进的发动机曲轴正时带轮，包括由粉末冶金工艺一体制成的轮盘，所述轮盘一端面设有法兰轮盘，所述轮盘的另一端面为第一台阶轴和第二台阶轴组成的阶梯轴，第一台阶轴的直径小于第二台阶轴的直径，轮盘和法兰轮盘的中心设有轴孔，沿轴向在第二台阶轴的外缘上设有若干轮齿，相邻的轮齿之间设有齿槽，所述轮齿为倒V形，所述轮齿的夹角为44度。与现有技术相比，本实用新型的发动机曲轴正时带轮，通过设有键槽的轴孔与曲轴配合时不会晃动，而且由于阶梯轴的设计和轮齿的设计结构使发动机曲轴正时带轮传动效果好，传动时防滑效果和传动平稳性好。

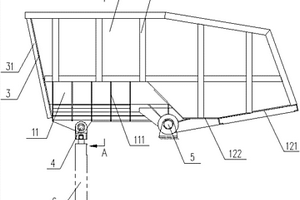

料斗 781

 0

本实用新型属于冶金技术领域，特别是涉及电炉连续加料中的一种料斗。包括尾板、料斗底板和两块侧板，所述料斗底板包括设置于后端的弧形板和设置于前端的弯折板，所述料斗底板和两块侧板焊接固定，所述尾板与弧形板的后端以及两块侧板的后端焊接形成封闭端，所述弯折板的前端倾斜向上，并和两块侧板形成出料口。本实用新型的有益效果是：通过弧形板和弯折板使得料斗底板为曲折底面，使得料斗在保持较大容积的同时提高了料斗的刚度和强度，料斗的抗重料冲击能力强，料斗的顶部和前端均为敞开设置的结构降低了对物料尺寸的要求，弯折板前端倾斜向上防止物料滑落。

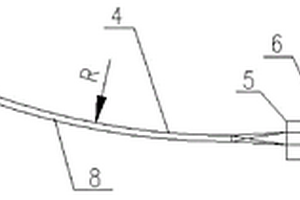

高炉上料系统 1118

 0

本实用新型属于钢铁冶金行业炼铁生产、上料系统领域的一种高炉上料系统，特别是涉及一种管状带式高炉上料输送系统。包括矿焦槽、主皮带和高炉，所述主皮带由一端至另一端依次为头部过渡段、中间过渡段和尾部过渡段，所述尾部过渡段与所述矿焦槽连接，所述头部过渡段与所述高炉连接，所述中间过渡段为具有弯曲弧度的圆管状结构，所述头部过渡段和所述尾部过渡段均由靠近所述中间过渡段的一端至远离所述中间过渡段的一端逐渐展开形成平坦的带状结构。结构紧凑、占用空间小，运输过程中避免物料掉落，减少环境污染，提高通用性，降低对矿焦槽布置位置的限制，有利于贮存物料和运输物料，提高高炉上料的灵活性。

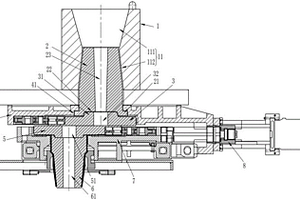

钢包滑动水口定位结构 808

 0

本实用新型属于冶金设备技术领域，涉及一种钢包滑动水口定位结构，包括固定框架、上水口件和上滑板件，上滑板件设置于固定框架上，上水口件安装于上滑板件上，上水口件上设置有第一定位部，固定框架上设置有第二定位部，第一定位部与第二定位部配合，使固定框架对所述上水口件轴向定位。本实用新型通过依靠上水口件与固定框架之间的定位配合，不再借助于座砖件定位，从而能够实现上水口热态在线更换，钢包无需下线冷却维护，提高钢包座砖件的使用寿命，随之钢包其它部位的耐材使用寿命也相应提高，降低钢包耐材成本，保证钢包在线运行安全，避免因上水口与上滑板之间渗钢漏钢等严重安全生产事故。

基于电液直驱的快换式结晶器振动装置 690

 0

本实用新型属于冶金连铸技术领域，提出一种基于电液直驱的快换式结晶器振动装置，旨在解决现有的振动装置结构复杂、安装维护困难等问题，包括与振动底座集成在一起的电液直驱机构、伺服液压缸、振幅机构和振动台，振动台通过振幅机构悬挂于振动底座上，并与固定于振动底座上的伺服液压缸的活塞杆连接，电液直驱机构用于驱动伺服液压缸。本实用新型采用电液直驱机构提供动力，无需外接另外的介质，可以将整个振动装置集成在一体，并通过滑轨可以快速安装、拆卸及维护，便于振动装置的维护及下面的二冷一段的快速更换及维护。

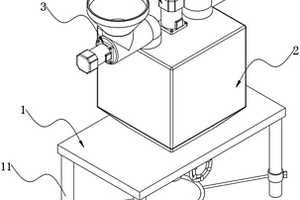

可控制进料量的配料装置 644

 0

本实用新型涉及粉末冶金技术领域，具体为一种可控制进料量的配料装置，包括工作台，工作台的上方设有配料箱，配料箱的顶面对称设有两个进料控制装置；该可控制进料量的配料装置通过设有的两个进料控制装置，即电机带动绞龙转动，并将进料斗内的金属粉末导入至配料箱内进行搅拌混合，而金属粉末的进入量完全凭借电机的启闭来实现，简单易操作，进料量可控；同时设有的减速电机、搅拌轴以及搅拌机构等，便于对配料箱内的金属粉末进行搅拌，从而实现多种金属粉末的均与混合；设有的盛接机构，便于将盛接器皿直接固定在出料管的下方，防止金属粉末出料时粉尘飞溅，解决了现有的设备不能控制进料量的问题。

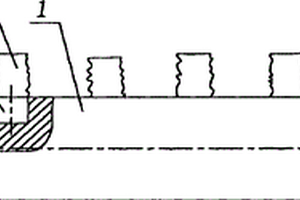

镶焊式挤压破碎辊 1062

 0

本实用新型公开了一种镶焊式挤压破碎辊,包括辊体,在辊体表面预先加工出圆孔,耐磨柱钉从圆孔内用焊接的方法堆焊而成并突出于辊体表面1-5MM,孔深在5-20MM之间。本实用新型结构简单,易于加工,具有如下效果:1.降低焊接残余内应力,提高抗接触疲劳性能;2.耐磨柱钉与辊体之间为冶金结合,避免了耐磨合金柱钉的崩离脱落;3.提高辊面的耐磨和抗冲击综合性能;4.提高了生产效率,降低了耐磨堆焊的成本。

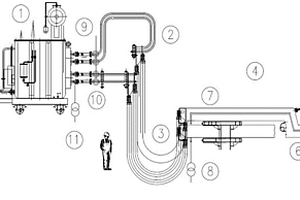

电弧炉大电流线路阻抗的动态在线检测装置 655

 0

本实用新型涉及一种电弧炉大电流线路阻抗的动态在线检测装置，属于冶金行业领域。该装置包括出线侧三相电压互感器、三相电流的罗茨线圈、三相电极电压互感器、积分器、电压变换器和计算机或PLC，其中出线侧三相电压互感器设置在电弧炉变压器低压侧出线端处，检测变压器馈出工作电压，三相电流的罗茨线圈套在柔性补偿器或导电铜管外侧，检测变压器馈出工作电流，三相电极电压互感器通过不锈钢水冷管道检测石墨电极的工作电压，通过积分器和电压变换器分别读取电流和电压信号后传输至计算机或PLC计算大电流线路阻抗。本实用新型通过实时动态检测大电流线路的阻抗，可调整石墨电极工作电流和工作电压，保证各相电路的工作电能稳定平衡。

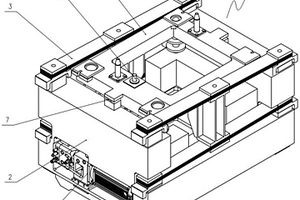

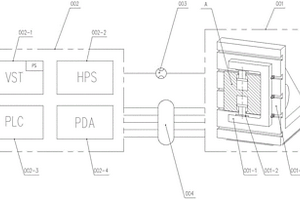

板带轧机液压弯辊装置模拟加载及集成测试系统 751

 0

本实用新型涉及一种板带轧机液压弯辊装置模拟加载及集成测试系统，属于冶金装备技术领域。所述系统包括：模拟加载装置和集成测试控制系统。其中，轧机弯辊动态测试模拟加载装置包括:固定液压弯辊装置(被测件)的固定背板‑底座，模拟轧辊结构及刚度的机械加载框架及行程调整垫；集成测试控制系统包括:液压动力站、液压控制阀台(含内置压力传感器)、高速闭环控制器PLC和数据采集装置PDA，以及专用测试控制软件(加载或空载下的启动摩擦力、滞环、阶跃响应、频率响应等开环控制及闭环控制)、数据采集及分析软件。

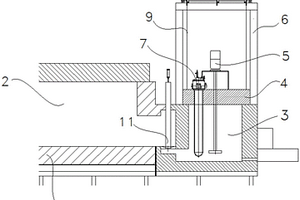

设有除气室的熔化炉 673

 0

本实用新型涉及一种设有除气室的熔化炉，属于冶金设备领域。包括熔化炉本体，所述熔化炉本体内设有用于盛放铝液的保持室，还包括除气室，所述除气室与所述保持室连通，所述除气室内设置有用于除气的除气机构；所述除气室的一侧上设有炉盖，所述除气室设置有所述炉盖的一侧上还设有炉盖举升架，还包括牵引机构，所述炉盖举升架通过所述牵引机构与所述炉盖连接，所述炉盖在所述牵引机构的作用下沿所述炉盖举升架的延伸方向往复运动。熔化炉内设置有除气室，可以对熔化炉的中的铝液进行除气，无需转运，降低了除气过程中的热量损耗；除气室上设置有炉盖，还设置有炉盖举升架，可以在除气后将炉盖升起进行打渣处理。

可升降的铁路框架车及车组 843

 0

本实用新型涉及属于冶金或物流输送领域，涉及一种可升降的铁路框架车及车组，包括铁路平板车以及与该铁路平板车配套使用的框架；铁路平板车上还安装有电液压升降系统，该电液压升降系统的另一端则匹配安装有支撑横梁；支撑横梁在远离电液压升降系统的一端与框架匹配连接；本实用新型通过在铁路平板车上设置电液压升降系统，利用铁路线路横向轨道定位，重点采用机车对纵向移动进行定位，克服了传统框架车投资高、油耗高、车辆系统复杂、维护保养要求高、无人化改造复杂等缺点；同时本实用新型亦可实现机车连挂多辆铁路平板车，可实现载物量的提升。

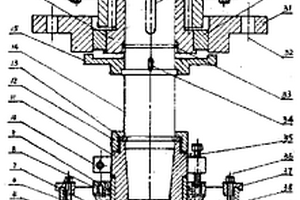

釜用机械密封装置 975

 0

本实用新型涉及一种反应釜用机械密封装置,它包括过桥轴顶端的上、中、下柔性联轴器和下端的润滑、冷却系统,过桥轴下端的密封座内设有下、中、上三级台阶,分别与下轴承环、卡套和静密封环装配,设有上下支承座及其轴承环,还设有平衡盘消除轴向推力。它能自动调心,运转更平稳,密封更理想,磨损更小,使用寿命更长,于釜外装拆更完全方便快捷。它是化工、轻工、医药、冶金等行业釜用机械密封的理想装置。

钢铁基陶瓷复合耐磨板 813

 0

本实用新型涉及一种水泥建材、冶金矿山等重工行业内的料斗、溜槽和管道等输送系统中的部件,特别是一种钢铁基陶瓷复合耐磨板,包括耐磨陶瓷板,前述耐磨陶瓷板的中央有上大下小的锥形孔,耐磨陶瓷板的底部浇铸有钢铁质基板,该钢铁质基板的上部中央与耐磨陶瓷板的锥形孔对应部位有锥形柱,该锥形柱与耐磨陶瓷板中央的锥形孔镶嵌;前述钢铁质基板为一盆状体,该盆状体的内壁与耐磨陶瓷板嵌接;前述钢铁质基板为一扁平的密闭腔体,在该腔体的腔内固置耐磨陶瓷板。本实用新型结构简单,成本低,固接牢固,不易脱落,工作可靠,稳定性好,使用寿命长。

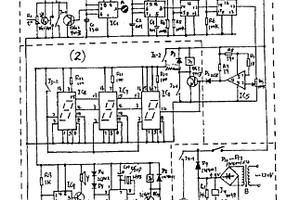

编码式报警器 868

 0

本实用新型专利是一种能直接显示警情发生地址(编码地址)的电子报警器。它主要由报警信号输出器(1),报警信号接收器(2)和电源(3)三部分组成。报警信号输出器(1)可以同时并联多种相同或不同类型的传感器。并能直接用一电位器编码。报警信号输出器(2)是直接用数码显示报警信号接收器(1)的编码,可以一目了然地知道警情发生的地址。它可广泛地应用于家庭、宾馆的防盗、防火报警也可用于化工、冶金等行业的定性监控。

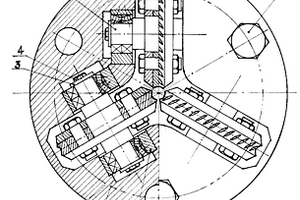

螺纹钢筋冷轧模具 837

 0

本实用新型属于一种带有转动辊片且具有冷轧加工功能的模具。当前冶金行业均使用螺纹钢筋冷轧机,存在着结构复杂、调整麻烦、换辊时间长、整机刚性差、产品质量低等缺陷。螺纹钢筋冷轧模具由一个上半模块和一个下半模块以及三个可以互换的辊片组件组成,具有结构简单、调整方便、更换模具时间极短、产品质量显著提高等优点。利用该实用新型取代现有螺纹钢筋冷轧机,每个模具寿命周期内可为国家节约10亿元人民币。
