湖南长沙有色金属加工技术理论与应用

锂离子电池正极材料磷酸亚铁锂-氟磷酸钒锂的制备方法 775

 0

锂离子电池正极材料磷酸亚铁锂-氟磷酸钒锂的制备方法，包括以下步骤：（1）将含铁元素的铁源溶液和含钒元素的钒源溶液，按铁元素与钒元素的摩尔比为1 : 1，同时加入到反应器中反应，生成非晶态钒酸铁沉淀；（2）将非晶态钒酸铁沉淀在空气中400—650℃烧结4—10h；（3）将所得结晶态钒酸铁前驱体与锂源、氟源、磷源和碳源混合均匀；（4）将混合物经置于管式烧结炉中，于非氧化气氛下600℃-800℃烧结4-20h，冷却到室温。本发明所得正极复合材料，把磷酸亚铁锂的高比容量和氟磷酸钒锂的快速锂离子通道与相对较高的电子电导率以及良好的循环稳定性相结合形成新型正极复合材料，电化学性能优异。

锂阳极颗粒及其制备和在制备锂阳极、锂电中的应用 853

 0

本发明公开了一种锂阳极颗粒的制备方法与应用。所述的的锂阳极颗粒由碳层包覆的SiOx空心球(0<x<2)球和负载在SiOx空心球内部的金属锂组成。其优势在于，碳层作为导电层提供良好的电导率同时又可以有效避免熔融金属锂吸附在SiOx空心球的外表面，而SiOx空心球对金属锂有良好的润湿性使熔融的金属锂通过虹吸作用将金属锂吸附在内部空腔，有效的避免的金属锂与电解液的直接接触而引发副反应。得益于这种特殊的结构，C@SiOx@Li复合材料可以在超高的电流密度下和超高的面积容量下稳定循环800圈以上。此外，这种锂阳极可以通过传统石墨负极材料涂覆的方法来制备锂电池的负极，从而便于实现产业化。

锂离子电池正极材料锰酸锂的制备方法及车用锂离子电池 935

 0

本发明涉及一种电池正极材料的制备工艺及相关的车用电池,具体公开了一种锂离子电池正极材料锰酸锂的制备方法,该方法是以锂源、Mn3O4和纳米级掺杂金属添加物作为原料并同时进行配料,然后对Mn3O4或者经过球磨处理后的Mn3O4预烧,将预烧后的Mn3O4与配好的锂源及金属添加物进行混合;对混合原料进行一次烧结、二次烧结,最后对烧结后产物进行分级、筛选,得到所需粒径的尖晶石型锰酸锂产品。本发明还公开了一种车用锂离子电池,其是以本发明方法制得的尖晶石型锰酸锂作为正极、以石墨作为负极进行组装后得到。本发明的制备方法操作简单、环境友好,且制得的锰酸锂产品性能优异。

从磷酸铁锂正极材料中回收锂的方法及碳酸锂产品 965

 0

本发明涉及环境保护技术领域，具体而言，涉及一种从磷酸铁锂正极材料中回收锂的方法及碳酸锂产品。本发明从磷酸铁锂正极材料中回收锂的方法工艺简单，锂的浸出率和回收率高，能够有效实现废旧磷酸铁锂正极材料的回收和利用，适于大规模生产推广。本发明碳酸锂产品的浸出率和回收率高，纯度高，成本低。

锂云母精矿混合碱压煮法制取碳酸锂 1048

 0

一种锂云母精矿混合碱压煮法制取碳酸锂,是将精矿通入水蒸汽进行焙烧,然后将焙料配入混合碱(如氧化钙、碳酸钠或氢氧化钠)进行研磨调浆、溶液净化、蒸发浓缩、碳酸化提锂,混合碱回收循环使用,钾、铷、铯综合回收等过程。本发明具有溶出过程压力、温度低,生产过程简单,生产设备易解决,操作安全可靠,能耗低,碱用量少(每吨碳酸锂仅消耗0.6吨碳酸钠),生产成本低,金属回收率高等特点,在工业生产中值得推广应用。

利用废旧磷酸铁锂和锰酸锂材料制备磷酸铁锰锂的方法 745

 0

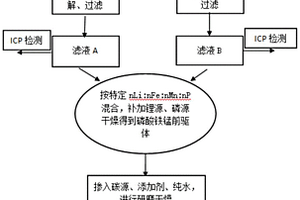

本发明提供一种利用废旧磷酸铁锂和锰酸锂材料制备磷酸铁锰锂的方法，包括如下步骤：(1)废旧锰酸锂回收处理得滤液A；(2)废旧磷酸铁锂回收处理得滤液B；(3)对滤液A、滤液B进行ICP测试，得到两组滤液中各主要元素的含量；(4)按照两组滤液中Fe、Mn元素的摩尔数x+y＝1，确定滤液A、滤液B的比例，其中：x＝(0.9～0.1)，y＝(0.1～0.9)；之后按照所需P、Li、Mn、Fe摩尔比补入磷源、锂源，经反应后得到磷酸铁锰锂前驱体；然后再高温焙烧热反应得到磷酸铁锰锂正极材料。本发明提供的方法，工艺较为简单、操作方便，两种废旧原料来料广泛、价格低、能减少资源的损耗以及辅料的加入，还能提高材料回收率，降低设备、生产、原料等成本。

锂离子电池正极材料及其制备方法、锂离子电池正极、锂离子电池和用电设备 620

 0

本发明提供一种锂离子电池正极材料及其制备方法、锂离子电池正极、锂离子电池和用电设备。锂离子电池正极材料，包括三元正极材料以及包覆三元正极材料的包覆层材料；包覆层材料的原料包括包覆物A、包覆物B和包覆物C；包覆物A、包覆物B和包覆物C包括相应元素的氧化物、氟化物、碳酸盐和草酸盐中的一种或多种。制备方法：将包覆物A、包覆物B和包覆物C混合后进行烧结得到包覆层材料；将包覆层材料和三元正极材料混合，在含氧气氛中进行烧结。锂离子电池正极使用锂离子电池正极材料制成。锂离子电池包括锂离子电池正极。用电设备包括锂离子电池或使用锂离子电池供电。本申请提供的锂离子电池正极材料，包覆层稳定、循环性能好。

高库仑效率的锂离子电池负极活性材料碳包覆富锂钛酸锂及其制备方法 905

 0

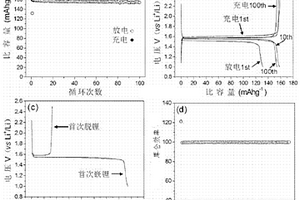

本发明提供了一种锂离子电池负极活性材料，由碳包覆的分子式为Li4+xTi5O12的化合物而形成的粉体复合材料，其中0＜x≤3。制备上述材料的方法是将锂源、钛源和碳源三种粉体材料充分混合在惰性气体保护气氛，进行高温固相烧结；最后冷却到室温。本发明的负极活性材料在常温常压条件下是一种在空气中结构稳定的富锂钛酸锂材料，便于制造、使用和储存，并可以大规模推广应用；采用本发明的锂离子电池负极活性材料制作的锂离子电池，其首次循环库仑效率超过理论值100％，消除了电池的首次循环不可逆容量损失。本发明的材料制备方法条件适中，工艺流程简单，非常容易工业化生产且绿色环保。

磷酸钒锂/磷酸锰锂包覆富锂锰基正极材料的制备方法 829

 0

磷酸钒锂/磷酸锰锂包覆富锂锰基正极材料的制备方法，包括以下步骤：（1）富锂锰基正极材料的制备；（2）富锂锰基@磷酸钒锂/磷酸锰锂前驱体的制备；（3）富锂锰基@磷酸钒锂/磷酸锰锂材料的制备。本发明通过喷雾干燥在富锂锰基正极材料表面原位包覆磷酸钒锂/磷酸锰锂，在还原性气氛下高温处理后，形成磷酸钒锂/磷酸锰锂包覆富锂锰基正极材料。其表面包覆的磷酸钒锂/磷酸锰锂材料层，为在包覆复合过程中生成的新相，其具有稳定的结构和较快的锂离子传输速率，包覆后的材料展现出了优良的电化学性能。

Li₅FeO₄预锂化剂及锂离子电容器的制备方法及锂离子电容器 1009

 0

一种Li₅FeO₄预锂剂的制备方法，包括以下步骤：(1)将铁盐和聚乙烯吡咯烷酮溶于有机溶剂中，混合均匀后置于高压反应釜中反应，随后冷却，再洗涤、过滤、干燥后得到纳米Fe₂O₃；(2)将步骤(1)中得到的纳米Fe₂O₃和氢氧化锂混合均匀后进行球磨，随后在惰性气体氛围中烧结，冷却后得到Li₅FeO₄。本发明还提供一种采用Li₅FeO₄预锂化的锂离子电容器的制备方法。本发明中Li₅FeO₄对环境要求不苛刻，可以和正极材料一起进行涂覆，操作简单，负极极片的预锂化程度可控，效果明显，并且可在现有锂电制造条件下实现，可大大降低生产成本。

锂离子电池热失控抑制剂组合物、锂离子电池热失控抑制剂及制备方法和应用、锂离子电池 878

 0

本发明涉及电力系统技术领域，公开了一种锂离子电池热失控抑制剂组合物、锂离子电池热失控抑制剂及制备方法和应用、锂离子电池。该组合物中含有各自独立保存或者两者以上混合保存的以下组分：第一组分、第二组分、分散剂和驱动气体；以所述组合物的总重量为基准，第一组分的含量为10‑35重量％，第二组分的含量为15‑35重量％，分散剂的含量为10‑35重量％，驱动气体的含量为1‑25重量％。本发明将特定量的第一组分、第二组分、分散剂和驱动气体协同复配，形成的组合物用于锂离子电池中，不但能够扑灭电池可燃物的明火，还能防止发生复燃。

用于锂离子电池的补锂添加剂、补锂正极及其制备和应用 845

 0

本发明属于锂二次电池技术领域，具体公开了用于锂离子电池正极的补锂添加剂，为Li2AO2、Li2BO3、Li2CO4、Li3DO4、Li5EO4、Li6FO4、LixGyO2中的一种或多种，其中1＜x＜2，0＜y＜1；A、B、C、D、E、F、G的平均价态低于其最高氧化价态的金属。本发明还提供了添加有所述的补锂添加剂的正极、以及该正极的制备方法和应用。所述正极在电池首次充电过程中可以通过所述的补锂添加剂提供过量锂源，弥补正极和负极形成SEI膜对锂的消耗，从而提升电池首圈库伦效率和循环性能。此外，本发明提供的可补锂正极制备工艺简单，对操作环境要求低；尤其适用于含高比容负极的锂离子电池体系，如合金类(硅、锡、铝)，氧化物(氧化硅，氧化锡，氧化钛)和无定型碳负极。

球形锂离子电池复合正极材料氟磷酸钒锂-磷酸钒锂的制备方法 1000

 0

本发明公开了一种球形锂离子电池复合正极材料氟磷酸钒锂-磷酸钒锂的制备方法，其特征在于：采用化学还原-喷雾干燥法制备球形锂离子电池复合正极材料氟磷酸钒锂-磷酸钒锂。具体包括以下步骤：将锂源、钒源、氟源与磷源按xLiVPO4F·Li3V2(PO4)3的比例混合，加入还原剂进行化学还原，将高价钒还原成三价钒，并得到均一的溶液、溶胶或悬浊液，然后进行喷雾干燥，最后将所得产物在非氧化性气氛中加热到500～900℃，恒温2～24h，即得氟磷酸钒锂-磷酸钒锂球形复合正极材料。本发明制备的氟磷酸钒锂-磷酸钒锂球形复合正极材料倍率性能和循环性能优异。

从废旧锂电池钴酸锂中分离钴锂制备磷酸钴的方法 608

 0

本发明公开了一种从废旧锂电池钴酸锂中分离钴锂制备磷酸钴的方法，该方法包括以下步骤：1)对废旧锂电池进行拆解、剥离，得到正负极活性物质；2)将所述正负极活性物质进行煅烧和研磨，得到含LiCoO2的粉末物料；3)所述含LiCoO2的粉末物料采用H3PO4和H2O2的混合浸取液进行浸出，所得浸出液通过中和，固液分离，得到磷酸钴沉淀和含锂溶液。该方法以典型废旧锂电池钴酸锂为原料，采用焙烧结合浸出方法有效分离Co和Li，并回收其高附加值钴制备磷酸钴(钴紫)，实现废旧锂电池钴酸锂的资源化回收和利用。

从锂云母中提取含锂卤水及制造锂盐的系统方法 604

 0

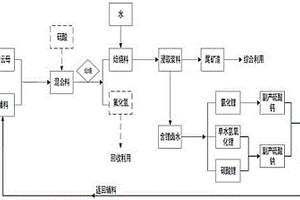

本发明公开了一种从锂云母中提取含锂卤水及制造锂盐的系统方法，包括如下步骤：混料、焙烧、制卤、制锂盐、尾矿渣综合利用。本发明以硫酸复盐及硫酸（选用）为辅料与锂云母混合后进行反应，适用于高低含量锂云母中锂的提取，提取时具有较好的选择性，锂的提取率为95.5%～97.5%，K、Rb、Cs的提取率＜30%；所得卤水为中性，可用于直接制造单水氢氧化锂、氯化锂或碳酸锂，锂的总收率>92%；工艺柔性强，既可以生产单一品种的锂盐、也可以两种及以上锂盐联合生产；锂云母中的氟可以分离回收，提高了附加值，并使得提锂尾矿渣可以综合利用。整个工艺流程短、成本低，对环境友好；具有良好的经济效益和社会效益，有很好的工业化应用价值。

镍钴锰酸锂复合材料及其制备方法、锂电池正极及其制备方法、锂电池和供电装置 1004

 0

本发明提供一种镍钴锰酸锂复合材料及其制备方法、锂电池正极及其制备方法、锂电池和供电装置。镍钴锰酸锂复合材料的制备方法：将镍钴锰酸锂前躯体、锂源、掺杂化合物混合，然后进行第一次焙烧；将第一次焙烧的产物与包覆化合物混合，进行第二次焙烧；镍钴锰酸锂前躯体包括第一前驱体和第二前驱体，第一前驱体为Ni_1/3Co_1/3Mn_1/3(OH)₂，第二前驱体包括Ni_0.5Co_0.2Mn_0.3(OH)₂、Ni_0.6Co_0.2Mn_0.2(OH)₂、Ni_0.8Co_0.1Mn_0.1(OH)₂中的一种或多种。本申请提供的镍钴锰酸锂复合材料的制备方法，改善了三元材料的倍率、循环、存储和功率性能，结构和热稳定性好。

从含磷酸锂废渣中提取高纯碳酸锂或氢氧化锂的方法 688

 0

本发明涉及一种从含磷酸锂废渣中提取高纯碳酸锂或氢氧化锂的方法；属于锂离子电池材料及资源循环利用技术领域领域。本发明提出一种从含磷酸锂废渣中提取高纯碳酸锂或氢氧化锂的方法，重点是对含磷酸锂废渣进行酸浸处理，并通过一种除磷剂选择性地从含磷酸锂废渣的酸浸液中去除磷酸根而不造成锂的损失，最后对除磷后的溶液进行深度净化去除其中的重金属等杂质后再沉锂，获得高纯碳酸锂或氢氧化锂，从而达到含磷酸锂废渣高效增值利用的目的。

锂离子电池负极材料、锂离子电池负极、锂离子电池、电池组及电池动力车 846

 0

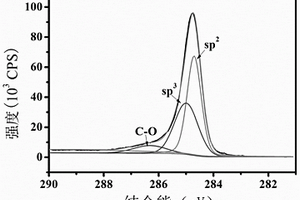

本发明涉及锂离子电池的负极活性材料，具体涉及一种锂离子电池负极材料、锂离子电池负极、锂离子电池、电池组及电池动力车。其中，锂离子电池负极材料通过XPS测得在284‑290eV的峰的半值宽度为0.55‑7eV；C/O原子比为(65‑75)：1，以sp²C和sp³C的谱峰面积总和为基准，sp²C、sp³C的峰面积比为1：(0.5‑5)。将具有上述结构的负极材料用于锂离子电池的负极能够提高较大的储锂空间，并且形成稳定的SEI膜，提高电池负极在循环过程中的稳定性，提升锂离子电池的倍率性能。

导电导锂双功能化氧化石墨烯材料及其制备方法和在锂硫或锂空气电池中的应用 801

 0

本发明公开了一种导电导锂双功能化氧化石墨烯材料及其制备方法和在锂硫或锂空气电池中的应用；该材料由金属元素掺杂在接枝有导锂化合物的氧化石墨烯中构成，制备方法为在氧化石墨烯中接枝导锂化合物，再进一步通过液相反应掺杂金属元素，即得；导锂化合物的引入提高了正极材料的导锂功能，在锂硫电池中起到固定多硫化物的作用，在锂空气电池中，可加快氧气与锂离子的反应，减小电池极化；而嵌入的金属离子能提高氧化石墨烯的导电性，在锂空气电池中催化Li2O2的分解，减少电池充放电过程中的极化问题，在锂硫电池中，束缚多硫化物，减少多硫化物进入电解质中；从全新的角度解决现阶段锂硫、锂空气电池存在的问题，具有广泛的应用前景。

锂电池正极材料及其制备方法、锂电池正极、锂电池和供电装置 885

 0

本发明提供一种锂电池正极材料及其制备方法、锂电池正极、锂电池和供电装置。锂电池正极材料的制备方法：将包括混合熔融盐、锂源和三元前驱体在内的原料进行混合得到混合物，然后对所述混合物进行烧结，再进行水洗、干燥，得到所述锂电池正极材料。锂电池正极材料，使用所述的锂电池正极材料的制备方法制得。锂电池正极，使用所述的锂电池正极材料制得。锂电池，包括所述的锂电池正极。供电装置，包括所述的锂电池。本申请提供的锂电池正极材料的制备方法得到的正极材料，颗粒粒径均匀，晶型完整，材料形貌得到优化，材料空隙小，压实密度增大；表面结构稳定，实现高压实兼顾长循环。

盐湖提锂用电极材料及其制备方法和应用 895

 0

本发明涉及一种盐湖提锂用电极材料及其制备方法和应用，所述盐湖提锂用电极材料的制备方法包括：(1)将锂源溶于乙醇溶液中，然后依次加入氧化石墨烯、电极材料，搅拌均匀，得到混合液A；将钛源溶于乙酸和无水乙醇的混合溶液中，得到混合液B；将混合液A加入到混合液B中并不断搅拌至成为凝胶，经加热、干燥、焙烧，得到氧化石墨烯/钛系锂离子筛包覆改性的电极活性材料；(2)将步骤(1)所得改性的电极活性材料加入多巴胺溶液中使充分反应，过滤洗涤，滤渣干燥，即得。本发明所述方法制备得到的电极材料，极大的提高了锂离子的选择性以及提锂反应速率，具有制备方法简单，提锂效率高，工艺应用价值显著的特点。

缺锂型硅酸锰锂锂离子电池正极材料及其制备方法 789

 0

本发明涉及一种缺锂型硅酸锰锂锂离子电池正极材料及其制备方法，本发明合成的缺锂型硅酸锰锂材料Li2-xMnSiO4(0＜x＜0.4)为纳米颗粒，粒径范围为40-80nm。相比于化学计量比的化合物，缺锂型的硅酸锰锂材料充放电比容量和容量保持率都得到了大幅度的提高。在一定范围内，缺锂型的硅酸锰锂放电比容量随缺锂量的增大而增加。其中，Li1.8MnSiO4材料的首次充放电比容量分别为238.1mAh/g，102.6mAh/g，10次循环后放电容量为68.0mAh/g。

磷酸锰锂‑磷酸钒锂/石墨烯/碳正极材料及其制备方法 896

 0

磷酸锰锂‑磷酸钒锂/石墨烯/碳正极材料及其制备方法，所述石墨烯/碳均匀的包覆在正极材料的表面，相互堆积形成均一的多孔结构。所述方法为：（1）将氧化石墨烯悬浊液加入有机溶剂的水溶液中，超声分散；（2）先将草酸加入溶解，再加入钒源反应；（3）加入锰源、磷源、锂源和有机碳源，反应，冷冻干燥；（4）烧结，冷却，即成。本发明材料组装的电池，2.5～4.5V，0.2C倍率下，首次放电克容量高达147.1mAh/g，5C循环30圈，保持率高达96.7%，说明本发明正极材料导电性能良好，循环性能、倍率性能优异；本发明方法简单，周期短，反应温度低，适于工业化生产。

锂硫-锂离子杂化电池和锂硫-锂离子杂化电池正极材料及其制备方法 960

 0

本发明公开了一种锂硫‑锂离子杂化电池和锂硫‑锂离子杂化电池正极材料及其制备方法。将含导电材料、锂源和金属源的有机分散液进行溶剂热反应，溶剂热反应产物通过焙烧后，与单质硫热熔融复合，即得具有容量高、稳定性好及导电性好的正极材料，用该正极材料制备的锂硫‑锂离子杂化电池充放电截止电压满足硫和锂离子正极材料电池的充放电电压要求，相比传统的锂硫电池循环稳定性得到改善，且大大提高电池的容量发挥；此外，正极材料的制备方法简单、工艺条件温和，成本低，满足工业生产要求。

巢状V2O3包覆磷酸钒锂的锂离子正极材料 860

 0

一种巢状V2O3包覆磷酸钒锂的锂离子正极材料，其制备方法，包括以下步骤：（1）将锂源化合物、钒源化合物、磷源化合物、还原剂加入去离子水中，进行超声搅拌反应0.5～2h，得混合溶液；其中，锂元素、钒元素、磷元素、还原剂的摩尔比为1.5 : 1.05~1.2 : 1.5 : 1.1~1.5；（2）将溶液喷雾干燥，得到固体粉末；（3）将步骤（2）所得固体粉末在保护气氛中，于400~500℃下，焙烧4~6h后，随炉冷却至室温，即得巢状V2O3包覆Li3V2(PO4)3的锂离子正极材料。本发明操作过程简单，包覆效果良好，所得复合材料具有优异的倍率性能。

从高镁锂比盐湖卤水中一步提取碳酸锂的方法 839

 0

本发明公开了一种从高镁锂比盐湖卤水中一步提取碳酸锂的方法,包括以下步骤:将高镁锂比盐湖卤水在40-100℃范围内控制达到过饱和浓度,在保温的状态下立即抽入到带搅拌器的振荡分离塔中;加入化学计量的碳酸钠,并同时开动搅拌机及振荡器振荡5-10分钟;静置至锂镁碳酸盐有明显的分界面为止;;同步分离出碳酸镁和碳酸锂;在离心机中将碳酸锂悬浮物脱水,将碳酸锂粗品按常用的精制方法精制。用本发明的方法可以在盐湖区直接一步分离出碳酸锂、大大减少了运输量,工艺中不用淡水、分离步骤简单、快速、生产成本降低。

从锂矿石中提取锂盐的方法 998

 0

本发明公开了一种从锂矿石中提取锂盐的方法，包括如下步骤：混料、焙烧、水提取、浓缩、析钠钾铷铯、净化除杂、沉锂、洗涤、干燥、细磨，得到电池级碳酸锂；一次沉锂母液经中和、浓缩、析钠钾铷铯、沉锂、洗涤、干燥，得工业级或电池级碳酸锂；所得二次母液返回与一次沉锂母液混合处理，形成闭路循环。本发明对各种含量的锂矿石中的锂、钠、钾、铷、铯均有较好的浸出效果，锂辉石中的锂浸出率达99%，锂云母中铷、铯的浸出率均大于99%；后期锂的回收率大于97%，锂的总收率大于91%。其中氟被固定于渣中对环境友好、副产物可重复利用、工艺流程短、成本低，具有很好的工业化推广价值。

磷酸铁锂-磷酸钒锂复合正极材料前驱体的制备方法 795

 0

一种磷酸铁锂?磷酸钒锂复合正极材料前驱体的制备方法，包括以下步骤：（1）将原料葡萄糖酸亚铁、偏钒酸钠按摩尔比1:2的比例，分别溶于去离子水中，得葡萄糖酸亚铁溶液和偏钒酸钠溶液，控制葡萄糖酸亚铁溶液中亚铁离子浓度为0.01～0.1mol/L，然后将两者混合进行反应，得反应液，加入PVP，搅拌，用氨水调节pH至4～8；（2）在60～90℃的水浴锅中超声搅拌，得均一溶液，然后置于带有内衬的反应釜中，于180～250℃温度下进行反应；（3）过滤、洗涤、干燥，即成。本发明所制得磷酸铁锂?磷酸钒锂复合正极材料前躯体偏钒酸亚铁形貌为棒状，合成的磷酸铁锂?磷酸钒锂复合正极材料电化学性能优异。

富锂锰基锂离子电池高压电解液添加剂、电解液、锂电池及其制备方法 984

 0

本发明提供了一种富锂锰基锂离子电池高压电解液添加剂、电解液、锂电池及其制备方法。该电解液添加剂，制备原料包括：氟代碳酸乙烯酯、1，3‑丙烷磺酸内酯、苯基乙烯砜和硼酸三(2，2，2‑三氟乙基)酯。能够满足电解液工作温度范围、电导率等多方面的要求。上述富锂锰基锂离子电池高压电解液，减少了市面上常用的高熔点溶剂EC（熔点35‑38℃）的含量，增大了低熔点的共溶剂EMC（熔点‑55℃）的含量，大幅拓宽了电解液的工作温度范围。解决了富锂锰基正极材料首次不可逆容量衰减严重，循环稳定性和倍率性能不理想的问题。

纳米过渡金属‑纳米氧化锂‑多孔碳复合材料及锂离子电容器的制备方法及锂离子电容器 674

 0

一种纳米过渡金属‑纳米氧化锂‑多孔碳复合材料的制备方法，包括以下步骤：将金属锂粉、纳米金属氧化物和多孔碳材料混合均匀得到混合物，在惰性气氛下，缓慢加热混合物并保温，再冷却至室温得到纳米过渡金属‑纳米氧化锂‑多孔碳复合材料。本发明还提供一种锂离子电容器的制备方法。本发明中纳米过渡金属‑纳米氧化锂‑多孔碳复合材料对环境要求不苛刻，可以和正极材料一起进行涂覆，操作简单，负极极片的预锂化程度可控，效果明显，并且可在现有锂电制造条件下实现，可大大降低生产成本。
