吉林有色金属材料制备及加工技术理论与应用

聚氯乙烯复合材料及其制备方法和用途 908

 0

本发明提供了一种聚氯乙烯复合材料及其制备方法和用途。以重量份计所述聚氯乙烯复合材料包括聚氯乙烯树脂95～105份、邻苯类增塑剂45～100份、环氧大豆油2～5份、重钙稳定剂2～5份、耐氨助剂2～5份和无机阻燃剂2～5份。本发明提供的聚氯乙烯复合材料通过加入特定种类和配比的邻苯类增塑剂和环氧大豆油，经过特定的工艺，使得所述聚氯乙烯复合材料气味性低，且具有优异的耐热性、耐胺性和耐光性。

有机硅负载磷钨酸的复合材料、制法及用其制苯甲醛的方法 1039

 0

本发明提供了一种有机硅负载磷钨酸的复合材料、制法及用其制苯甲醛的方法。所述的有机硅负载磷钨酸的复合材料（PW12/PMO）具有以下化学组成：H3PW12O40/(HO)3-n(SiO)nSi-C2H4-Si(OSi)n(OH)3-n；其具有有序介孔结构，平均孔径为5.8-6.9nm。经检测，有机硅负载磷钨酸的复合材料（PW12/PMO）中PW12的含量为8.9-15.7wt%。采用PW12作为活性组分；桥联有机硅烷试剂1, 2-双(三甲氧基硅基)乙烷-BTSE为有机硅前驱体；非离子表面活性剂P123作为模板剂，采用溶胶?凝胶共缩合技术设计制备一种具有有序介孔结构的基于磷钨酸的有机硅复合材料PW12/PMO，制备工艺简单。用其作为催化剂制苯甲醛，反应专属性好，苯甲醛选择性高，苯甲醛选择性高达99.9%，产品纯度高和反应过程清洁。

氧化石墨烯/聚降冰片烯复合材料及其制备方法 761

 0

一种氧化石墨烯/聚降冰片烯复合材料及其制备方法，属于氧化石墨烯基复合材料技术领域。其步骤为在氧化石墨烯的无水有机溶剂分散液中加入5-降冰片烯-2-甲酰氯及三乙胺，0～30℃搅拌24～50h形成降冰片烯修饰的氧化石墨烯；在降冰片烯修饰的氧化石墨烯的无水有机溶剂分散液中加入格拉布催化剂，在20～30℃下反应10～30min，形成格拉布催化剂修饰的氧化石墨烯；格拉布催化剂修饰的氧化石墨烯的无水有机溶剂分散液中加入降冰片烯单体，在20～40℃下反应10min～2h形成氧化石墨烯/聚降冰片烯复合材料。本发明制备的氧化石墨烯/聚降冰片烯复合材料改善了氧化石墨烯的表面性能。

锂离子电池正极复合材料LiFePO4/C的制备方法 971

 0

本发明属于锂离子电池正极材料的制备技术领域，具体涉及一种锂离子电池正极复合材料LiFePO4/C的制备方法。首先通过原位聚合限制法合成了磷酸铁与酚醛树脂的复合物，然后将其与锂盐研磨混合均匀，在保护性气氛下烧结制备出LiFePO4/C复合材料。其中磷酸铁与酚醛树脂复合物的制备是通过在反应体系中添加一定量的六次甲基四胺和间苯二酚，六次甲基四胺在酸性条件下水解生成铵根离子和甲醛。制备的该复合材料的粒径分布集中在纳米量级，能够有效地缩短锂离子的传输路径，并且包覆的碳层能够显著提高电子的传输效率。该复合材料具有高比容量、高倍率性能和优异的循环稳定性，适用于高倍率充放电需求。

碳纤维复合材料发动机罩及汽车 1147

 0

本实用新型涉及汽车技术领域，具体公开了一种碳纤维复合材料发动机罩及汽车，该碳纤维复合材料发动机罩包括内板、外板、铰链加强板组、气弹簧安装板组和锁加强板，内板的第一前部和第一后部一体成型，且第一前部的厚度大于第一后部的厚度；外板包括第二前部和位于第二前部后侧的第二后部，第二前部和第二后部一体成型，且第二前部的厚度大于第二后部的厚度，外板与内板粘接；铰链加强板组，设置于内板的角部；气弹簧安装板组，设置于内板的端部；锁加强板，设置于内板的前端，锁加强板能够与发动机罩锁连接；外板和内板的表面均为单向纤维布。碳纤维复合材料发动机罩提高了其局部强度，避免了因局部损坏而造成的失效，以及提高了其表面质量。

连续碳纳米管纤维增强铜基复合材料及其制备方法和应用 779

 0

本发明属于金属基复合材料技术领域，具体涉及一种连续碳纳米管纤维增强铜基复合材料及其制备方法和应用，本发明使用磁控溅射技术先在连续碳纳米管纤维表面上沉积薄的钛界面改性层，利用钛与碳纳米管纤维中吸附氧与自身碳在热等静压过程中的原位反应生成Ti(C、O)反应层改善界面润湿性和提高界面结合；然后再沉积厚的铜涂层作为基体；最后经电子束封装和热等静压成型制成连续碳纳米管纤维增强铜基复合材料。本发明提供的制备方法能使连续碳纳米管纤维在铜基体中分布均匀，制备的连续碳纳米管纤维增强铜基复合材料其拉伸性能明显高于铜基体，热导率高于铜基体，并且电导率与基体铜极为接近，有望应用于电磁炮的导轨材料中。

纤维原位增强聚双环戊二烯复合材料及其制备方法 1037

 0

本发明提供了一种纤维原位增强聚双环戊二烯复合材料的制备方法，包括以下步骤：a)将玄武岩纤维酸化后，采用多巴胺单体和硅烷偶联剂进行表面改性，得到表面修饰有碳碳双键的玄武岩纤维；b)将步骤a)得到的表面修饰有碳碳双键的玄武岩纤维与聚双环戊二烯进行原位复合增强，得到纤维原位增强聚双环戊二烯复合材料；所述纤维原位增强聚双环戊二烯复合材料中，表面修饰有碳碳双键的玄武岩纤维的质量百分比为20wt％～80wt％。本发明提供的制备方法采用表面连接有不饱和碳碳双键的玄武岩纤维为增强体，既与纤维本身有着很好结合，又与聚双环戊二烯有着很好键合，从而实现对聚双环戊二烯的原位增强，得到的纤维原位增强聚双环戊二烯复合材料具有优异的力学性能。

高抗湿滑轮胎胎面橡胶复合材料及其制备方法 1193

 0

本发明涉及一种高抗湿滑轮胎胎面橡胶复合材料及其制备方法，属于橡胶技术领域。所述橡胶复合材料的配方配合比例以重量计来划分：含有二烯烃类橡胶(具体包括溶聚丁苯橡胶、顺丁橡胶、稀土3,4-异戊橡胶)100份；增塑剂30～70份；白炭黑50～120份；炭黑5～30份；硅烷偶联剂0.5～20份；硬脂酸0.5～3份；氧化锌2～5份；硫磺1～3份；防老剂1～5份；促进剂1～5份。本发明提供的橡胶复合材料是通过在橡胶配方中引入稀土3,4-异戊橡胶，显著提高了本发明所述橡胶复合材料0℃时Tanδ值，同时降低60℃时Tanδ值。从而提升了轮胎的抗湿滑性能，而不影响其耐磨性能的前提下降低了其滚动阻力。

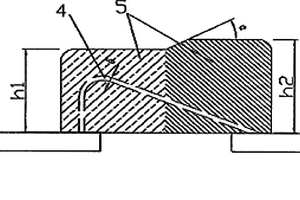

仿龙虾角质层结构与功能的纤维复合材料 734

 0

本发明公开了一种仿龙虾角质层结构与功能的纤维复合材料，所述纤维复合材料基于龙虾角质层非线性螺旋铺排结构，由纤维树脂层螺旋铺叠而成，所述螺旋纤维树脂层沿中心轴按非线性旋转角度交替铺叠，其中第n组螺旋纤维树脂层数小于第n+1组螺旋纤维树脂层数，n≥1，n为奇数。本发明的仿龙虾角质层结构与功能的纤维复合材料，仿照龙虾角质层的非线性纤维铺排结构，可良好的抵抗纤维复合材料所受的剪切力，由于纤维非线性螺旋铺排，相邻层间裂纹方向会发生改变，提高该结构抗冲击性能以及抗裂纹性能。

纤维增强3D打印复合材料及其制备方法 810

 0

本发明涉及一种纤维增强3D打印复合材料及其制备方法，属于3D打印复合材料技术领域。解决了现有技术中聚乳酸3D打印材料韧性差的技术问题。本发明的纤维增强3D打印复合材料，由75‑90重量份聚乳酸、5‑10重量份混合纤维、0.1‑1重量份抗氧化剂、1‑2重量份抗水解剂、0.05‑1重量份润滑剂、3‑5重量份乙撑双硬脂酸酰胺和1‑2重量份无机填料组成。该纤维增强3D打印复合材料在保证强度的基础上韧性好、耐水解，能够在3D打印中的应用。

低应力复合材料预埋金属件产品的制备方法 823

 0

本发明涉及一种低应力复合材料预埋金属件产品的制备方法，包括步骤S1、对金属预埋件进行初加工，所述金属预埋件包括内部为空心结构的六面体主体，六面体主体的六个连接面根据实际需要选择设置接口凸台或减重孔，在金属预埋件与复合材料接触的六个连接面上均加工有凹槽，凹槽的内部为连通的结构，凹槽在靠近连接面边缘的位置有一圈外挡边，凹槽在靠近连接面上的接口凸台或减重孔的位置有一圈内挡边；步骤S2、对金属预埋件进行喷砂处理；步骤S3、铺覆过渡层；步骤S4、铺放预浸料；步骤S5、合模；步骤S6、固化，固化制度为110℃/2h～130℃/4h。该方法解决具有预埋金属件的复合材料制品内应力过大产生形变及界面间隙的问题，提高复合材料制件尺寸稳定性。

电致变色非金属盐电解质复合材料、制备方法及应用 981

 0

本发明提供一种电致变色非金属盐电解质复合材料、制备方法和应用，属于电致变色电解质材料合成领域。该方法是先制备氧化钨溶胶；然后制备氨基或取代氨基修饰的碳纳米点；再将氨基或取代氨基修饰的碳纳米点与氧化钨溶胶混合并加入稳定剂，得到电致变色非金属盐电解质复合材料。本发明还提供上述制备方法得到的电致变色非金属盐电解质复合材料。本发明还提供上述电致变色非金属盐电解质复合材料在电致变色器件中的应用。本发明的电致变色器件可实现黄色和绿色之间的可逆转换，丰富了无机电致变色材料的颜色种类。

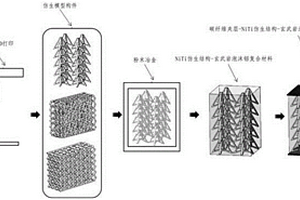

抗冲击的自恢复仿生复合材料的制备方法 953

 0

本发明公开了一种抗冲击的自恢复仿生复合材料的制备方法，涉及复合材料技术领域，采用记忆合金NiTi仿生结构作为复合材料基体，NiTi形状记忆合金本身具有高弹性以及形状记忆效应，可以增强复合夹层材料的抗冲击吸能效应，集成仿生结构优异功能特性，并可根据需求更换仿生基体模型形貌特征，NiTi形状记忆合金的使用，使结构在受到冲击能量过大并发生塑性形变后时，结构能够在智能温度控制系统的控制下，恢复结构原始形貌，有利于结构后续的回收利用；将泡沫铝和玄武岩纤维混合制成碳纤维夹层‑NiTi仿生结构‑玄武岩泡沫铝复合材料夹层板，减轻了整体质量。

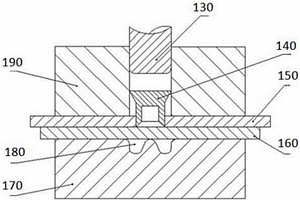

碳纤维复合材料板的制备方法及其与铝合金板的自冲铆接模具及方法 815

 0

本发明公开了碳纤维复合材料板与铝合金板的自冲铆接模具，包括：铆钉，其用于将碳纤维复合材料板与铝合金板铆接；冲头，其能够在压边圈通孔中做上下往复运动；凹模主体，其中心位置的凹模型腔与冲头同心设置，凹模型腔侧壁为光孔圆柱侧壁，中心处为圆锥体凸台，光孔及圆锥体凸台与铆接匹配，冲头及凹模主体连接有传感器，通过对数据采集，得到冲头的高度调节系数、速度调节系数及计时调节系数。本发明还公开了碳纤维复合材料板的制备方法及碳纤维复合材料板与铝合金板的自冲铆接方法。本发明具有能够承受较大冲击力、工艺步骤简单、成本低、铆接接头抗拉、抗剪和抗疲劳性能优越等特点。

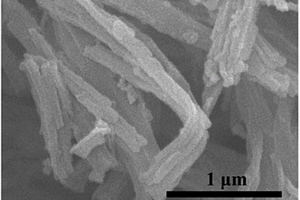

非石墨化碳纳米管/硫复合材料的制备方法及应用 1007

 0

本发明公开了一种非石墨化碳纳米管/硫复合材料的制备方法及其用途，涉及锂硫电池电极材料的制备领域。通过非石墨化碳纳米管与单质硫均匀混合，单质硫进入到非石墨化碳纳米管管内并包覆在外管壁，形成均一的复合材料。选用三氯化铁、甲基橙、吡咯、氢氧化钾和单质硫，化学氧化聚合反应、高温热解、熔融扩散法后，真空干燥得到非石墨化碳纳米管/硫复合材料，而且合成方法简单，能耗低，可控性好，产率高，成本低廉，适合于规模化生产。本发明还公开了所述的非石墨化碳纳米管/硫复合材料的应用，用于锂硫电池的正极材料，具有放电比容量高、循环性能稳定的特点。

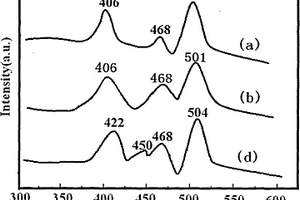

ZnO-(SBA-15)纳米复合材料及其制备方法 937

 0

ZnO-(SBA-15)纳米复合材料及其制备方法属于无机功能材料与无机合成化学技术领域。现有技术只是将纳米ZnO粉末与纳米SiO2粉末充分混合,制备半导体发光材料,其发光强度及发光纯度均有待提高。现有技术采用微波固相法将纳米客体材料组装到SBA-15分子筛中,存在混合、分散程度不高的问题。本发明之ZnO-(SBA-15)纳米复合材料主体为介孔材料SBA-15分子筛,客体为纳米ZnO,分布在SBA-15分子筛的孔道中,SBA-15分子筛具有介孔孔道形貌。本发明之ZnO-(SBA-15)纳米复合材料制备方法是一种微波法,将SBA-15分子筛粉末与纳米ZnO粉末加水混合,搅拌至液相混合状态,然后进行微波处理,获得ZnO-(SBA-15)纳米复合材料产物。

主-客体纳米复合材料的超声波制备方法 784

 0

主-客体纳米复合材料的超声波制备方法属于无机功能材料制备技术领域。现有离子交换等方法生产周期长,操作较为繁琐,有些方法对前驱体要求较为严格,受外界环境影响较大;现有微波固相法伴随着加热过程,不适用于遇热分解的客体材料。本发明之主-客体纳米复合材料的超声波制备方法将主体材料与客体材料混合得到混合物,主体材料为介孔分子筛,将混合物置于超声波中,完成主-客体纳米复合材料的制备。用于介孔及微孔等孔道类复合材料的制备。

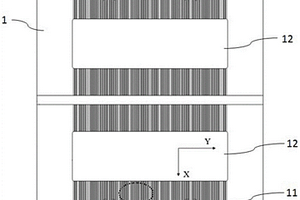

纤维多重复合材料的制备装置 800

 0

本实用新型涉及复合材料制备技术领域，公开了一种纤维多重复合材料的制备装置，包括：本体，所述本体的上表面设有多个沿X方向延伸的第一固定槽，多个所述第一固定槽沿Y方向排列，所述本体的上表面还设有基体填充槽；上盖板，压合于所述本体的上表面；定位装置，与所述本体的侧壁连接，所述定位装置包括上夹板和设于所述上夹板下方的下夹板；调节装置，用于调节所述定位装置与所述本体的侧壁之间的距离。本实用新型解决了多重复合材料在制备过程中纤维排列不规整、取向度差的问题，进而提高了多重复合材料的力学性能。

利用人造沸石‑醋酸纤维素复合材料去除超低浓度氨氮废水中氨氮的方法 724

 0

一种利用人造沸石‑醋酸纤维素复合材料去除超低浓度氨氮废水中氨氮的方法，属于废水处理技术领域。首先研磨筛选0.2mm～0.3mm粒径的人造沸石，然后加入到质量分数3％～5％的NaCl水溶液中，室温振荡2～5h、振荡转速为150～300r/min，用去离子水冲净后烘干；再与醋酸纤维素按质量比为1：2～10的比例加入到丙酮中，充分搅拌其混合均匀，静置脱泡后将混合物溶液倒在光滑的玻璃板上，再盖上另一块光滑的玻璃板，静置待有机溶剂挥发完全，实现复合材料的成型；经去离子水润湿后揭下玻璃板晾干，即得到膜状人造沸石‑醋酸纤维素复合材料；应用该复合材料水通过振荡或过柱处理的方法能够有效地去除超低浓度氨氮废水中的氨氮。

压力浸渗与负压吸附结合的金属基复合材料的制备装置及制备方法 1105

 0

一种压力浸渗与负压吸附结合的金属基复合材料的制备装置及制备方法，属于金属基复合材料领域，针对压力浸渗法制备金属基复合材料时，由于许多基体金属(如铝合金)的浸润性较差，浸渗速度很慢且难以制备出增强相分布均匀的金属基复合材料问题，设计了一种压力浸渗与负压吸附结合的金属基复合材料制备装置和制备方法，能够实现低压下浸渗与负压吸附同时进行，制备出增强相分布均匀的金属基复合材料。

伊利石粉与热塑弹性体POE的复合材料及其制备方法和应用 833

 0

本发明公开了一种伊利石粉与热塑弹性体POE的复合材料及其制备方法和应用。所述的复合材料具有如下组成及配比：100重量份乙烯-辛烯共聚物POE、1～3重量份抗氧剂、5～15重量份润滑剂、5～50重量份伊利石粉。所述材料的制备是首先按配方进行混合或捏合均匀，然后进行挤出造粒。本发明所制备的复合材料可替代硫化橡皮作为耐温等级为65℃以下的电线电缆的橡皮绝缘材料或橡皮护套材料，不仅避免了硫化环节所产生的环境污染问题，而且拓宽了伊利石和热塑弹性体POE的应用范围，降低了电线电缆的生产成本，易于实现规模化，具有极强的实用价值。

采用介电复合材料封装的超高频器件 668

 0

本实用新型属于超高频信号的连接技术，具体涉及一种采用介电复合材料封装的超高频器件。本实用新型由封装物、信号端口、引脚、接线区上的连接线、芯片、基板构成，所述的封装物为介电复合材料。本实用新型对传统的接线点封装物进行改革，用介电复合材料来取代传统的热固性塑料。通过改变介电复合材料中的晶粒材种，晶粒充填百分率以及封装厚度等因素来保证接线区的阻抗匹配，从而减小信号的反射损耗和插入损耗，达到严格的信号保真度要求。

蛋白石页岩基碳复合材料及制备方法 711

 0

本发明涉及一种蛋白石页岩基碳复合材料及制备方法，蛋白石页岩经适当预处理后，按一定的比例与生物质水溶液相混合，通过非均相水热合成法制备蛋白石页岩基碳复合材料。该方法不仅保留了蛋白石页岩自身丰富的孔结构，并且充分利用了蛋白石页岩特有的表面电场实现矿物基体与碳材料的牢固复合。所得复合材料具有优良的吸附、助滤、保温隔热。与单纯蛋白石页岩或水热碳微球相比，具有更好的吸附能力，可广泛用于空气和水质净化，尤其是水体中污染物的治理，其还原后所得的硅碳复合材料亦可作为电池高性能负极材料使用。所用原料是廉价易得的天然矿物，储量丰富，生产成本低廉，制备工艺简单，无需添加其它催化剂，反应温度低，环境友好。

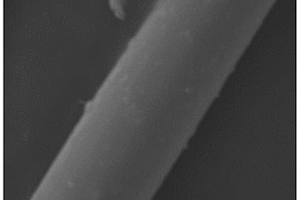

改性碳纤维、制备方法及电致界面改性的碳纤维增强树脂基复合材料 1097

 0

本发明属于复合材料界面改性技术领域，具体涉及改性碳纤维、制备方法及电致界面改性的碳纤维增强树脂基复合材料，该改性碳纤维的表面附着纳米壳聚糖颗粒，是通过将单向碳纤维浸泡在纳米壳聚糖的水包油或油包水乳液中，经超声处理、干燥后，再采用界面电致改性方法进行处理后得到；或，将纳米壳聚糖的水包油或油包水乳液制成纳米壳聚糖粉末，再采用静电吸附的方法将纳米壳聚糖粉末吸附在碳纤维的表面。其与树脂基体材料界面结合强度高，避免了增强纤维在基体中因界面结合力弱而当受到外载荷作用时被拔出，使增强相即纤维充分发挥其力学性能，得到的复合材料力学性能优异，同时还不会降低复合材料的韧性。

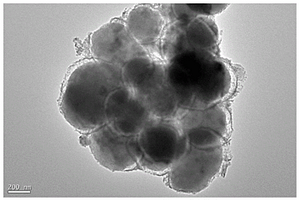

铕离子掺杂蛋黄状二氧化钛双功能复合材料及其制备方法和应用 1047

 0

本发明涉及无机双功能材料技术领域，提供了一种铕离子掺杂蛋黄状二氧化钛双功能复合材料及其制备方法和应用。本发明采用溶胶凝胶法，首先通过有机硅源的水解在二氧化钛表面包覆二氧化硅层，之后在二氧化硅层表面包覆掺杂铕离子的二氧化钛层，最后通过刻蚀将二氧化硅层去除，从而得到铕离子掺杂蛋黄状二氧化钛双功能复合材料。本发明提供的双功能复合材料具有发光和光催化双重功能，该复合材料在463nm激发下显示红光，且光催化性能优异，具有独特的光催化动力学特征。

丁腈橡胶聚氨酯复合材料及其制备方法 951

 0

本发明涉及一种丁腈橡胶聚氨酯复合材料及其制备方法，属于复合材料技术领域。解决了如何进一步提高聚氨酯的耐磨性能的技术问题。本发明的复合材料由100重量份聚氨酯、20‑30重量份丁腈橡胶、2‑5重量份氯化聚乙烯、1‑3重量份硬脂酸钠、1.5‑2.5重量份马来酸酐接枝聚丙烯、2‑4重量份石蜡、2.5‑3.5重量份阻燃剂、1‑2重量份抗氧剂、0.2‑0.3重量份十二烷基硫酸钠、1‑2重量份聚二甲基硅氧烷、1‑2重量份热稳定剂、4‑6重量份碳化二亚胺、0.5‑1重量份蓖麻油、1‑3重量份纳米四氮化硅粉、0.5‑0.8重量份硅灰石粉和1‑1.5重量份醋酸钾组成。该复合材料耐磨性高、力学性能好，抗冲击性好，耐热性好。

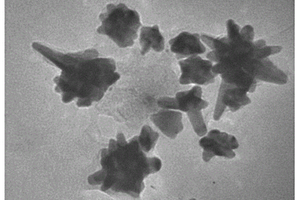

万古霉素修饰的二硫化钼/金纳米针复合材料及其制备方法 958

 0

本发明涉及一种万古霉素修饰的二硫化钼/金纳米针复合材料，所述金纳米针均匀分布在万古霉素修饰的氨基化二硫化钼纳米片的表面。本发明还涉及该复合材料的制备方法。本发明采用简单的溶剂热法，合成超薄氨基化二硫化钼纳米片，具有很好的光热效果；同时，结合金纳米针具有机械抗菌的独特优势，构建出同时具有靶向、光热和机械抗菌于一体的万古霉素修饰的二硫化钼/金纳米针复合材料。构建的复合材料具有合适的尺寸，较强的光热转换效率，良好的靶向能力，机械抗菌能力以及较好的体内细菌感染治疗效力。

超耐磨水润滑轴承复合材料及制备方法 857

 0

一种超耐磨水润滑轴承复合材料及其制备方法，属于高分子滑动轴承领域。解决了如何提供一种耐磨性好、磨损率低、使用寿命长的水润滑轴承用复合材料及其制备方法的问题。本发明的一种超耐磨水润滑轴承复合材料，由40～80重量份橡胶、20～60重量份聚氨酯橡胶、4～10重量份氧化锌、1～3重量份硬脂酸、0.2～6重量份促进剂、0.5～3重量份防老剂、0.2～8重量份硫化剂、20～80重量份炭黑、5～60重量份经过γ射线或电子束辐射的聚四氟乙烯、5～30重量份自润滑剂和5～30重量份增强纤维组成，其中橡胶为丁腈橡胶、羧基丁腈橡胶、氢化丁腈橡胶中的一种或多种。该复合材料具备优异的耐磨性，磨损率低、使用寿命长。

聚己二酸己二胺复合材料的制备方法 777

 0

本发明属于聚己二酸己二胺复合材料的制备方 法。本发明采用天然矿物短纤维填加到聚己二酸己二胺中, 经表 面改性处理、混合、塑化、挤出、切粒得到一种高强度、高耐 热的复合材料, 并使天然矿物短纤维的填充重量百分比达到 60%。除上述优点外, 还具有加工工艺简单, 原料来源容易, 成本 低的特点, 有利于推广应用。

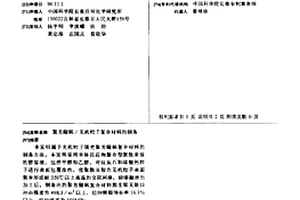

聚芳醚砜/无机粒子复合材料的制备 921

 0

本发明属于无机粒子填充聚芳醚砜复合材料的 制备方法。本发明采用单体反应物聚合型聚酰亚胺的醇溶液, 包括甲醇和乙醇, 对硅灰石和碳酸钙粒子进行表面包覆改性, 使 聚酰亚胺在无机粒子表面聚合形成耐350℃以上高温的交联网 络, 经熔融挤出加工后, 制备出的聚芳醚砜复合材料简支梁无缺口 冲击强度为49KJ/m2以上, 拉伸断裂伸长率16.3%以上, 拉伸强度为100MPa。
