陕西有色金属加工技术理论与应用

利用废硅粉与碳复合制备锂离子负极材料的方法 738

 0

本发明涉及锂离子电池领域和微纳米技术领域，特别是涉及一种利用废硅粉与碳复合制备锂离子负极材料的方法。利用废硅粉与碳复合制备锂离子负极材料的方法，该方法包括以下步骤：步骤一、表面多孔结构硅粉的制备；步骤二、碳包覆的多孔硅复合材料的制备。本发明利用光伏厂生产的金刚线切割废硅粉作为硅原料，采用金属催化刻蚀方法制备多孔结构的硅粉，使其表面具有纳米结构的孔道，在在表面包覆碳，使碳层可以深入到硅粉表面的空隙里，使复合结构更加深入，这种碳硅复合结构的协同效应限制硅的体积膨胀，使其锂电性能得到提高。

包覆磷酸钴锂的富镍三元材料的制备方法 711

 0

本发明提供一种包覆磷酸钴锂的富镍三元材料的制备方法，包含以下步骤：（1）富镍三元材料表面包覆氢氧化钴；（2）高温处理：将氢氧化锂、磷酸盐、步骤（1）得到的粉末混合均匀，在惰性气氛中进行焙烧，冷却后粉碎，得到包覆磷酸钴锂的富镍三元材料粉末。本发明提供的制备方法，烧结温度低，不会对富镍三元材料的性能造成破坏，包覆后的富镍三元材料对空气中的水和二氧化碳稳定，大大提高了材料的加工性能，制备出的富镍三元材料循环性能得到提高，pH值和残余锂含量降低。

基于1, 4-萘二酸钴的锂离子电池负极及其制备方法 826

 0

本发明具体公开了一种基于1, 4?萘二酸钴的锂离子电池负极，包括以下原料组分：1, 4?萘二酸钴、导电剂、粘结剂、N?甲基吡咯烷酮和集流体。及其制备方法：首先将粘结剂加入到N?甲基吡咯烷酮中，搅拌溶解，得混合物A；再将1, 4?萘二酸钴和导电剂混合，并加入到所述混合物A中，搅拌使其混合均匀，得混合浆料；最后将所述混合浆料均匀涂布在集流体上，并将涂布有混合浆料的集流体真空干燥，即得。本发明采用1, 4?萘二酸钴作为锂离子电池的负极活性物质，与传统的碳负极材料相比，该材料具有更高的比容量和良好的循环性能；与其它的金属有机骨架(MOFs)电极材料相比，该材料具有良好的倍率性能。

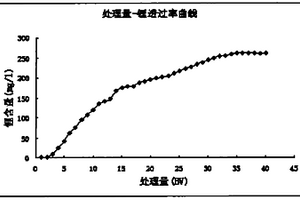

吸附法从盐湖卤水中提取锂的方法 937

 0

本发明公开了一种吸附法从盐湖卤水中提取锂的方法,包括下述步骤:(1)在温度为20-100℃条件下,盐湖卤水以5-10BV/H的速度通过含铝盐型吸附树脂,盐湖卤水中的锂离子吸附在吸附树脂上;(2)在温度为20-100℃条件下,用锂离子洗脱剂以5-10BV/H的速度通过含铝盐型吸附树脂,吸附在含铝盐型吸附树脂上的锂离子洗脱解吸至洗脱剂溶液中,得解吸液;(3)将解吸液以5-10BV/H的速度通过普通钠型阳离子交换树脂去除解吸液中的镁,再浓缩制得锂盐。该方法具有耗费化工原料少,工艺简单,操作容易,无污染的优点。

氟化铝包覆的碳包覆氮化钛酸锂的制备及应用 681

 0

本发明公开了氟化铝包覆的碳包覆氮化钛酸锂的制备及应用，所述氟化铝包覆的碳包覆氮化钛酸锂的制备方法为：先制备尖晶石结构钛酸锂；然后将碳源和钛酸锂混匀，在真空或保护气体氛围中煅烧，得到碳包覆钛酸锂；再将氮源和碳包覆钛酸锂混匀，在真空或保护气体氛围中煅烧，得到碳包覆氮化钛酸锂；将碳包覆氮化钛酸锂的悬浊液中加入铝盐和氟化铵，蒸干溶液，将均匀混合颗粒在真空或保护气体氛围中煅烧，得到氟化铝包覆的碳包覆氮化钛酸锂。本发明的制备方法制备过程简单，反应过程无污染，产物均一性好，制备得到的氟化铝包覆的碳包覆氮化钛酸锂具有高克容量，有良好工业应用前景。

具有包覆层的锂离子电池正极材料及其制备方法 904

 0

本发明提供了一种具有包覆层的锂离子电池正极材料，通过在三元正极材料表面包覆聚苯乙烯得到球形的颗粒，然后将颗粒炭化得到具有表面包覆层的锂电正极材料；该正极材料的制备方法如下：1、通过共沉积法制备三元正极材料；2、通过将三元正极材料分散在乳化剂中，并加入苯乙烯单体，然后加入引发剂反应得到聚苯乙烯包覆的三元正极材料，最后炭化得到具有包覆层的锂电正极材料。本发明制备方法简单，条件温和，易于操作，正极材料基体的导电性明显增强，电化学性能增强，放电容量可达227mA h/g，且在循环100次以后放电容量仍能保持在87.6％以上，稳定性优异，具有较高的现实意义。

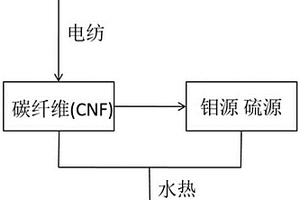

柔性锂离子电池负极材料的制备方法 794

 0

本发明公开了一种柔性锂离子电池负极材料的制备方法，用于解决现有锂离子电池负极材料的制备方法复杂的技术问题。技术方案是采用静电纺丝，预氧化及碳化过程制备柔性碳纤维，然后以碳纤维为基底，采用水热法在其上生长MoS2纳米片结构，最终得到MoS2/CNF柔性复合材料。本发明制备的MoS2/CNF柔性复合材料为自支撑材料，无需使用导电添加剂和粘结剂，无复杂的涂布过程，可直接作为锂离子电池电极材料，柔韧性好且制备方法简单。

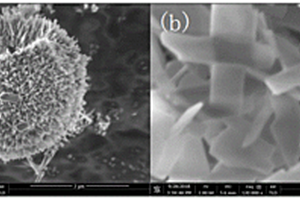

高效吸附剂偏硅酸锂三维微纳结构粉体的制备方法 647

 0

本发明公开了的一种高效吸附剂偏硅酸锂三维微纳结构粉体的制备方法，将LiOH·H₂O完全溶解于蒸馏水(去离子水/纯水)～甲醇的混合溶剂后滴加正硅酸四乙酯(TEOS)，充分搅拌均匀得到混合溶液，将混合溶液倒入聚四氟乙烯内胆中反应得到白色沉淀，对白色沉淀进行抽滤、洗涤、干燥得到白色高纯偏硅酸锂三维微纳结构粉体。本发明合成过程无污染，制备的偏硅酸锂三维微纳粉体组装单元可控、整体形貌均匀且多样，晶相纯度高，粒径分布比较均匀，对重金属离子有强吸附作用，可用于工业废水重金属离子处理等领域。

超薄型锂锰电池 1102

 0

本发明公开了超薄型锂锰电池，包括铝塑膜、隔膜、负极和正极，所述隔膜两侧涂敷电化学稳定的树脂型油性胶粘剂，所述负极通过胶粘的形式设于隔膜一侧，所述正极通过胶粘的形式设于隔膜的另一侧，形成一体化结构，所述铝塑膜设于隔膜、负极和正极外侧，本发明属于锂电池技术领域，具体是指超薄型锂锰电池，电池厚度不大于0.45mm，电极一体化设计，可嵌入标准金融卡片内(0.76mm)，可弯折，体积比能量高，易于焊接，低自放电率。

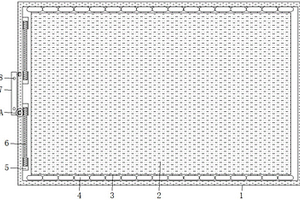

新能源汽车锂电池冷却换热装置 983

 0

本实用新型公开了一种新能源汽车锂电池冷却换热装置，包括外壳、第一固定杆和水泵，所述外壳的外表面底端焊接有水箱，所述外壳的内壁焊接有限位块，且外壳的内壁通过限位块螺旋安装有盘管，所述外壳的侧端开设有通风孔和连接孔，外壳位于通风孔的内壁焊接有滑槽板，且滑槽板内滑动安装有滤网，外壳内滑动安装有锂电池本体，且锂电池本体通过限位块进行限位，所述外壳的内壁开设有限位槽，所述第一固定杆的后端面焊接有滑块，第一固定杆和第二固定杆内均开设有螺纹孔，且螺纹孔内转动安装有螺栓，所述水泵安装在水箱内。本实用新型具备维护检修便捷，实用性更佳和冷却换热效率更高的优点。

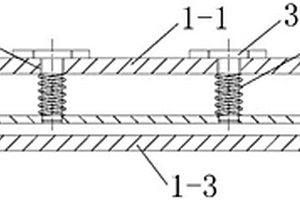

锂离子电池预充模具 1079

 0

本实用新型公开了一种锂离子电池预充模具，包括基座和设置在基座上的压紧装置，所述基座包括水平设置的上基板、与上基板呈竖向平行布设的下基板和连接于上基板与下基板一端的连接板，所述压紧装置包括设置在上基板和下基板之间的压紧板、穿设在上基板上的螺杆和套设在螺杆上且位于上基板与压紧板之间的弹簧，所述压紧板与上基板和下基板均呈竖向平行布设。本实用新型设计新颖合理，结构简单，能够较好的满足对锂离子电池预充电时进行压紧的需要，通过设置多个螺杆和与螺杆配合安装的弹簧，可以使压紧板获得均匀的压力，保证了锂离子电池表面受力均匀，可靠性高，实用性强，便于推广使用。

利用离子交换对二硅酸锂玻璃陶瓷强韧化及表面活化的方法 1112

 0

本发明公开了一种利用离子交换对二硅酸锂玻璃陶瓷强韧化及表面活化的方法，该方法包括骤：一、配制NaNO3与KNO3的混合盐；二、加热熔融至液态得到混合浴盐；三、随炉冷却并保持恒温后浸入二硅酸锂玻璃陶瓷进行离子交换处理；四、冲洗后超声清洗，得到强韧化及表面活化的二硅酸锂玻璃陶瓷。本发明采用离子交换处理，使得二硅酸锂玻璃陶瓷表层的Li+与混合浴盐中的Na+因化学势差发生交换产生残余压应力，实现了强韧化作用，从而力学性能得到提高，同时改变了二硅酸锂玻璃陶瓷表层的成分构成及能量状态，使得交换的Na+在生物体液中有更大的溶出倾向，实现了对二硅酸锂玻璃陶瓷的表面活化作用，在骨修复领域具有广阔的应用前景。

动力锂电池的电解液 830

 0

本发明公开了动力锂电池的电解液，该锂电池电解液成分重量百分比为：导电锂盐7-14％，乙炔黑8-12％，正极活性物质30-40％，有机溶剂15-20％，添加剂5-15％，异丙醇15-20％，碳纳米管0.6-2.4％，浓度为60％的聚四氟乙烯乳液12-16％，粘接剂1.8-4.6％，钙金属卤化物5-8％。本发明在普通的锂离子电池电解液中加入有机化合物作为添加剂，并且有机化合物的加入量为锂离子电解液重量的1-10％，与导电锂盐和有机溶剂进行化学复配，具有很好的高温循环性能，电池的容量可以得到大幅提高，并且其倍率性也能进一步提高，并能在低温和中、高倍率放电条件下使用。

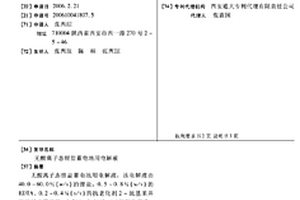

无酸离子态锂盐蓄电池用电解液 1057

 0

无酸离子态锂盐蓄电池用电解液，该电解液由40.0～60.0％(w/v)的锂盐，0.5～0.8％(w/v)的EDTA、0.2～0.4％(v/v)的抗老化剂2－巯基苯并咪唑烯丙基硫醚、0.2％～0.4％(w/v)抗氧化剂2，6－二叔丁基对甲酚、30.0～35％(v/v)的添加剂H3PO4和蒸馏水组成。本发明使用锂盐提供铅酸蓄电池所需的反应条件，因此有效地避免了原铅酸蓄电池的电解液中的硫酸对环境产生的污染，使用该电解液的蓄电池可完全避免硫酸对环境的污染，同时又能提高蓄电池的电化性能和延长电池的使用寿命。

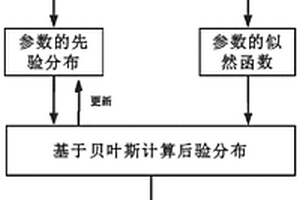

基于容量衰退模型的锂离子电池寿命预测方法和系统 678

 0

本发明公开了一种基于容量衰退模型的锂离子电池寿命预测方法和系统，属于锂离子电池寿命检测领域。该方法包括以下步骤：根据历史实验数据建立经验模型，对经验模型进行回归特性分析，建立经验组合模型，得到模型参数的先验分布，基于贝叶斯理论得到参数的后验分布，进而推算电池容量衰退的预测分布，最后计算得到待预测锂离子电池的剩余使用寿命。该锂离子电池寿命预测方法的优点在于通过建立经验组合模型，准确反映电池容量衰退的局部特征，实现电池寿命的高精度预测，且运算速度快，可以实现对锂离子电池剩余使用寿命的快速估计。

磷酸盐包覆镍锰酸锂的制备方法及应用 989

 0

本发明公开了一种磷酸盐包覆镍锰酸锂的制备方法及应用，所述磷酸盐包覆镍锰酸锂的制备方法为：先制备尖晶石结构镍锰酸锂，将其分散于金属硝酸盐中，得到悬浊液；然后将磷酸盐溶液缓慢滴加至上述悬浮液中，过滤、洗涤和干燥，得到尖晶石结构磷酸盐包覆镍锰酸锂正极材料。本发明的制备方法简便易行，对设备要求低，制备得到的尖晶石结构磷酸盐包覆镍锰酸锂正极材料具有较高比容量较高，有良好的工业应用前景。

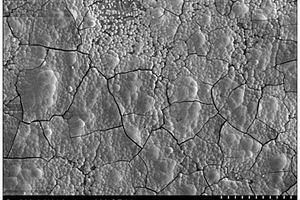

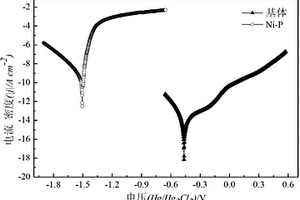

镁锂合金表面化学镀镍磷镀液及其低温施镀方法 651

 0

镁锂合金表面化学镀镍磷镀液，由以下组分组成：主盐：硫酸镍25～35g/L，还原剂：次亚磷酸钠25～35g/L，络合剂：柠檬酸5～10g/L，缓蚀剂：氟化氢氨10～15g/L，加速剂：氢氟酸10～15mL/L，稳定剂：硫脲0～2mg/L，光亮剂：十二烷基硫酸钠0.5～5mg/L；其低温施镀方法，将镁锂合金工件经过表面打磨→脱脂→碱洗→酸洗→活化，最后将其置入镁锂合金表面化学镀镍磷镀液中施镀。本发明以硫酸镍作为主盐，同时加入缓蚀剂和光亮剂，有效防止镁锂合金在化学镀镍磷过程中基体受到腐蚀，所得镀层均匀致密、光亮，镍磷镀层结合力好，耐蚀性能好，不仅对镁锂合金表面起到有效保护，而且有较好的装饰效果。

超低温长循环寿命磷酸钒锂电池的制备方法 768

 0

本发明公开了一种超低温长循环寿命磷酸钒锂电池的制备方法，包括以下步骤：(1)将聚偏氟乙烯、油性石墨烯和磷酸钒锂与N‑甲基吡咯烷酮混合，得到正极浆料；其中，聚偏氟乙烯、油性石墨烯和磷酸钒锂的质量比为3.0～5.5：1.5～2.5：92.0～95.5；(2)将羧甲基纤维素钠、粘结剂、导电剂和钛酸锂与去离子水混合，得到负极浆料；其中，羧甲基纤维素钠、粘结剂、导电剂和钛酸锂的质量比为1.0～2.0：3.5～4.5：2～3.5：90.0～93.5；(3)将正负极浆料分别经涂布、辊压，得到正极片和负极片，再经模切、刷粉、与隔膜组合卷绕、封装等工序，得到磷酸钒锂电池。该磷酸钒锂电池具有优异的低温性能和较长的循环寿命，‑40℃、1C充放电制度下，20000次循环后容量保持率高于80％。

碳/锡复合基底支撑的锂金属电池负极的制备方法 896

 0

一种碳/锡复合基底支撑的锂金属电池负极的制备方法，首先采用水热反应，将氧化锡负载于商用碳布之上，然后在惰性气体保护的条件下加热处理，在碳布表面原位生成金属锡，最后以金属锡作为亲锂位点，将加热熔融的金属锂负载于复合基体上，得到改进后的锂负极；本发明的特点是利用了金属锡对碳布和金属锂的双重亲和性，改进了金属锂电池负极循环时枝晶生长等缺陷，制备了具有较高循环稳定性和电池容量以及较低非反应能耗的金属锂电池负极。

用于牙科氧化锆表面饰瓷的二硅酸锂玻璃陶瓷及其制备方法和应用 1080

 0

本发明公开了一种用于牙科氧化锆表面饰瓷的二硅酸锂玻璃陶瓷及其制备方法和应用，该二硅酸锂玻璃陶瓷包括56‑58％的SiO₂，27‑29％的Li₂CO₃，3.7‑3.8％的K₂CO₃，2.7‑2.8％的Al₂O₃，2.3‑2.4％的ZrO₂和2.5‑2.6％的P₂O₅，2.2‑3.8％的B₂O₃，0.5％的TiO₂和0.5％的CeO₂。其制备方法为：原料球磨混合后，熔制，得熔料，熔料倒入模具后进行退火得玻璃坯体；玻璃坯体经过晶化热处理得二硅酸锂玻璃陶瓷。所得二硅酸锂玻璃陶瓷挠曲强度高，可显著降低因饰面瓷崩裂引起的修复体损坏几率。本发明提供了应用二硅酸锂玻璃陶瓷作为氧化锆表面饰瓷的方法，该方法所得修复体中，二硅酸锂玻璃陶瓷饰瓷与氧化锆基底的结合强度远远高于传统氧化锆饰瓷材料，可显著提高氧化锆全瓷修复体的抗碎裂能力及使用寿命。

三维碳纳米管复合硅酸亚铁锂微球及其制备方法 726

 0

本发明公开一种三维碳纳米管复合硅酸亚铁锂微球及其制备方法，涉及锂电池电极制备技术领域，所述制备方法主要包括以下几步：首先以碳纳米管、分散剂、溶剂配置碳纳米管浆料；然后将氢氧化锂、草酸亚铁和二氧化硅充分混合后溶解于碳纳米管浆料中并进行球磨，球磨完成后继续搅拌并通过分散剂调节浆料的粘稠度；再通过喷雾干燥得到前驱体并依次经过烧结、微波辐照后得到三维碳纳米管复合硅酸亚铁锂微球。采用本发的三维碳纳米管复合硅酸亚铁锂微球制备的锂电池性能优异，在500次循环后，在5C时依然具有优异的倍率性能和循环稳定性，容量保持率约为91.2％。

用于新能源汽车锂电池的壳体修复的气动压合装置 966

 0

本发明公开了一种用于新能源汽车锂电池的壳体修复的气动压合装置，包括底座和支撑柱，所述底座的顶部一侧位置处设置有支撑柱，所述支撑柱的顶部设置有气缸板，所述气缸板的顶部设置有第一气缸，所述第一气缸的输出端连接有第一活塞杆，该种新能源汽车锂电池的壳体修复的气动压合装置，设置有第二气缸、第二活塞杆、连接杆和伸缩凸块，第二气缸的输出端通过第二活塞杆带动连接杆在第二导轨内滑动，从而带动锂电池移动，当连接杆移动到第二凹槽时，连接杆内部的伸缩凸块伸长，卡住在第二凹槽，使放置台上的锂电池固定，第二凹槽16与第一活塞杆6的中轴线处于同一竖直水平面，能够提高锂电池定位的准确性，防止锂电池因为定位错误而被压坏。

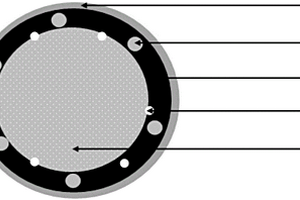

Li₃V₂（PO₄）₃纳米晶/导电聚合物锂离子电池正极材料的制备方法 1135

 0

本发明公开了一种Li3V2(PO4)3纳米晶/导电聚合物(简写为LVP/CP)的无碳锂离子电池正极材料的制备方法，以磷酸钒锂和导电聚合物为主要原材料，采用改进水热法制备了磷酸钒锂纳米晶，磷酸钒锂晶粒纳米效应为制备性能优异的锂离子电池正极材料奠定了基础；并采用微波辅助水热法，自组装合成了核壳结构的Li3V2(PO4)3/导电聚合物纳米复合材料，效率高，可控性好，所得的导电聚合物包覆层提供快速导电网络通道，使Li3V2(PO4)3/导电聚合物复合电极材料的电化学性能显著提高，该正极材料组装成电池具有优异的倍率性能和循环稳定性，为制备高能锂离子电池正极材料提供了一种可能。

包覆型锂离子电池正极材料的制备方法 976

 0

本发明公开的一种包覆型锂离子电池正极材料的制备方法，以三氟乙酸作为氟原料，与醋酸镁、溶剂共同组成一种溶胶-凝胶体系，并以此体系对LiCoO2颗粒进行包覆；经过热处理后，得到氟化镁包覆的LiCoO2正极材料；本发明对钴酸锂正极材料进行氟化镁表面包覆处理，提高了钴酸锂在高电压条件下的循环稳定性，本发明合成工艺简单，重现性好，适于商品化生产。

采用锂离子电池构成的充电电池 739

 0

本实用新型公开了采用锂离子电池构成的充电电池,将外置正极充放电控制装置、锂离子电池及负极端盖封装在外层壳体内,组成包含外置正极充放电控制装置和锂离子电池的通用型充电电池,外置正极充放电控制装置中的正极端盖的接触点露出外层壳体的一端,作为充电电池的正极,负极端盖露出外层壳体的另一端,作为充电电池的负极。利用外置正极充放电控制装置的控制电路,实现将锂离子电池输出的较高电压进行降压,例如降至1.5V稳压输出,并在锂离子电池低电量时再降至低电量提示电压,例如降至1.0V稳压输出,本实用新型充电电池技术性能达到或优于现有通用型电池和镍氢充电电池,能够直接替代现有通用型电池和镍氢充电电池。

用于锂硫二次电池的涂覆隔膜材料及其应用 818

 0

本发明涉及一种用于锂硫二次电池的隔膜涂覆材料及其应用，属于锂硫二次电池领域。所述隔膜涂覆材料包括一种或多种金属氢化物，所述金属氢化物中金属元素包括稀土元素、Mg、Ca、Ti、V、Cr、Ni、Fe、Co、Zr中的一种或多种。所述隔膜涂覆的辅助材料还包括高分子粘结剂和添加剂，按重量份数所述隔膜涂覆材料包括金属氢化物20‑98份，高分子粘结剂1‑50份，炭黑0‑30份。本发明隔膜涂覆材料中的金属氢化物对锂硫二次电池中多硫化物具有较强的化学吸附能力，可有效阻碍多硫化物的扩散，改善锂硫二次电池的综合电化学性能。

锂-二氧化碳电池正极材料及其制备方法 774

 0

本发明公开了一种锂‑二氧化碳电池正极材料的制备方法，是取尿素制备石墨相氮化碳，再将尿素、石墨相氮化碳加水混匀，加入淀粉糊化制备水凝胶，最后将水凝胶冻干脱水、高温碳化制得；本发明还公开了一种锂‑二氧化碳电池正极材料，其BET比表面积为400~600m2g‑1，孔径为5~100nm，含氮量为2~8at%。本发明制备的锂‑二氧化碳电池正极材料是利用了淀粉糊化制备的自支撑的三维氮掺杂的纳米片，可直接用于组装电池，不需再添加导电剂或粘结剂。本发明适用于制备循环性能好、能量效率高的锂‑二氧化碳电池正极材料。

氟磷硅酸钒锂正极材料及其制备方法 1030

 0

一种氟磷硅酸钒锂正极材料及其制备方法，其分子式为：LiVP1‑xSixO4F，0

用于锂-亚硫酰氯电池盖组封接玻璃材料的制备方法及封装工艺 864

 0

本发明属封接玻璃及其制备领域，特别是涉及用于锂‑亚硫酰氯电池盖组封接玻璃材料的制备方法及封装工艺。用于锂‑亚硫酰氯电池盖组封接玻璃材料的制备方法，包括以下步骤：1)、按以下摩尔百分比选原料：SiO₂：40％～60％，B₂O₃：5％～25％，Al₂O₃：5％～15％，BaO：5％～15％，Na₂O：2％～10％，K₂O：0％～5％，MgO：0％～5％，CaO：0％～5％，TiO₂：0％～5％，ZrO₂：0％～5％，ZnO：0％～5％，Cr₂O₃：0％～5％其中各类氧化物应当包含其各类盐及酸碱化合物。本发明选择了成本低、易加工、导热性、导电性的金属用于锂‑亚硫酰氯电池盖组，提高了锂‑亚硫酰氯电池盖组玻璃的耐腐蚀性能，既保证了封接件的气密性，又提高了封接件的化学稳定性和高温高压绝缘性，且制备工艺简单，适合于工业化生产。

高密度球形氟磷酸钒锂正极材料及其制备方法 848

 0

一种高密度球形氟磷酸钒锂正极材料的制备方法，其化学式为：Li_xVPO₄F_1‑yO_yH_z/C，0<x≤1.5,0≤y<1,0≤z≤y；制备方法为：一、在混合均匀的醇类溶剂A中加入磷源，水浴加热至恒温，在高速搅拌；二、在搅拌过程中，加入酸类添加剂B，分别按照摩尔体积分数0.001～2mol/L加入钒源、锂源和氟源，再加入酸类添加剂C，继续恒温搅拌；三、将混合溶液转移到高压反应釜中，保温10～40h，过滤、洗涤、烘干、研磨；四、在气氛下热处理0.1～4h，研磨过筛得到目标材料粉末Li_xVPO₄F_1‑yO_yH_z/C；本发明工艺简单、操作简便，可规模生产结构稳定、性能优异的高密度球形氟磷酸钒锂材料，加快氟磷酸钒锂系列材料的实际应用。
