产品简介
主要用途：

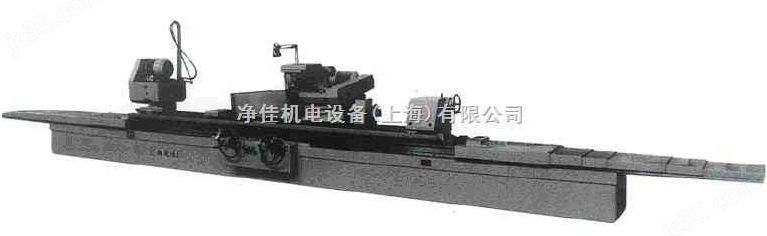

H148(M1463/4000-H)型*外圆磨床用于磨削IT6-IT7级精度的圆柱形或圆锥形回转体的外圆或内孔，用于单金属件小批生产的场合。
详细介绍结构特征：
a、机床工作台的纵向移动可由液压无级变速传动，也可由手轮传动。
b、砂轮架横向进给可由液压作微量自动周期进给和快速进退，也可用手动实现粗、细两种进给。
c、工件、砂轮、油泵和冷却分别以单独的电机传动。
主要技术规格及参数：
主要规格
zui大磨削直径×zui大磨削长度 φ630×4000mm
加工范围
中心高 350mm
*距 4000 mm
可磨外圆直径 用中心架 zui小φ30mm、zui大φ250mm
不用中心架 zui小φ30mm、zui大φ630mm
可磨内圆直径 zui小φ30mm、zui大φ200mm
用尾架上修整器时外圆zui大磨削长度 3750mm
内圆zui大磨削长度 320 mm
zui大工件重量 1200Kg
三爪卡盘直径 325 mm
四爪卡盘直径 320 mm
砂轮架
体座zui大回转角度 顺时针30°、逆时针0
丝杆上zui大移动量 450 mm
快速进退量 100 mm
主轴转速 高速1330r/min、低速665 r/min
进给手轮一转移动量 粗4mm
细0.5mm
进给手轮一格移动量 粗0.02mm
精0.0025mm
zui小周期进给量 粗0.02mm
精0.0025mm
砂轮直径 zui大φ500mm
zui小φ400mm
砂轮架自动周期进给 有
砂轮架自动切入进给 无
砂轮修整自动补偿 无
内圆磨具
砂轮尺寸(mm) 砂轮线速度(m/s) 主轴转速(r/min)
30×25×10 15.7 10000
40×25×13 20.9 10000
50×25×13 26.2 10000
70×25×20 22.0 6000
90×25×20 28.3 6000
110×40×32 24.2 4200
125×50×32 27.5 4200
150×32×32 23.6 3000
175×32×32 27.5 3000
机床电机总功率 15.22KW
机床外形尺寸和净重
长×宽×高 12470×2660×2300mm
净重 17600Kg
机床装箱尺寸毛重
长×宽×高 10250×2700×2400mm
毛重 23400Kg
