产品简介
产地国产工作台数量单工作台
换刀方式机械手换刀加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
加工用途车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他界面语言中文,英文
数控系统三菱/MITSUBISHI,西门子/SIEMENS,发那科/FANUC,华中/HNC轴数三轴
立式五轴龙门加工中心是一款具备五轴联动功能的立式五轴加工中心，可以切削金属或非金属的多种材质，具有很高的加工精度。

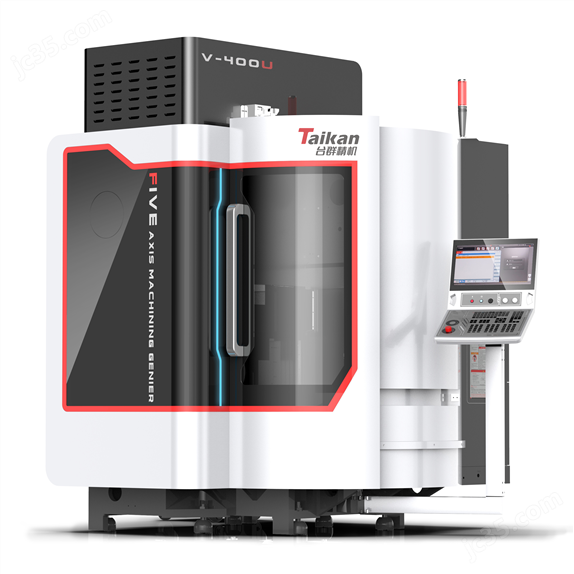

详情介绍立式五轴加工中心V-400U产品介绍：
台群精机V-200U/V-400U是一款具备五轴联动功能的立式五轴加工中心，可以切削金属或非金属的多种材质，具有很高的加工精度。台群精机V-200U/V-400U机床结构具有很高的刚性，采用高精密数控系统，是一款集高精度、高速度及高刚性等特性于一身的立式五轴加工中心。广泛应用于叶轮、钟表、小型模具、医疗器械、VR眼镜、汽车零部件等复杂零件的加工。
台群五轴立加加工样件
立式五轴加工中心V-400U产品特性：
1、高刚性主体结构，稳定可靠
光机主体结构采用高刚性门式O型结构，宽大厚实的底座设计，横梁、立柱一体化结构，主轴布局设计到横梁距离短，BC轴转台结构布局合理，减少各轴的误差叠加，提升各轴的动态特性;结合现代有限元分析软件不断优化提升机床主体结构刚性，达到*化设计。床身采用优质灰铸铁材料，米汉纳铸造工艺铸造而成，经二次时效处理消除内应力，保证了机床主体结构的高刚性、高抗震性及高稳定性。
2、自主设计五轴转台结构，直驱电机传动
转台采用高刚性铸铁结构设计，B轴支撑滑块布局采用斜45度布局，在刚性和抗震能力上有了很大的提升;直驱电机直接驱动运转，配置光栅尺实现闭环控制，达到更好的运行精度。相比较于传统的蜗轮蜗杆、凸轮滚子等机械式传动转台，直驱电机具备直接驱动、高速度、高加速度、高精度、运动速度范围宽、噪音小、结构简单、维护成本低等特点。
3、高精高效高稳定性的传动特点·
机床X/Y/Z轴配置精密滚柱导轨、精密滚珠丝杠(带冷却);四五轴转台均应用DD直驱电机传动;德国进口西门子SINUMERIK ONE高精度控制系统，配合光栅尺实现五轴闭环控制，达到高精度的控制要求。同时光机主体结构采用高刚性门式O型结构，采用优质灰铸铁材料，米汉纳铸造工艺铸造而成，经二次时效处理消除内应力，实现了机床主体结构的高稳定性。X/Y/Z轴快移速度均为24m/min，BC轴快移速度均为50r/min，配置高速电主轴，满足高速切削的要求。
4、基于数字化的高效打样
由于五轴加工件具有加工零件复杂、多特征多位置加工、加工时间长等特点。
传统的工件打样加工工艺流程存在以下弊端：工件试切需占用实际机床、夹具、刀具、毛坯;工件试切所需耗材采购准备周期长，投入成本高;工件试切需反复、且低进给率进行，费时费力、效率低下;程序异常，未及时发现时，机床碰撞干涉、机床部件损坏，工件报废;工件切削循环时间不能准确预知，生产调度安排不合理等等。
而目前台群推出了以数字化为基础的虚拟机床，与现实机床各项参数配置*一致。使工件的一些打样加工工艺流程可以先在虚拟机床上进行仿真试制，进行和实际机床操作近乎100%相同的试切验证;可实现验证客户加工需求、检查程序的合理性、规避加工撞机风险、提前预知加工效率等。缩短真实机床占用，提高设备利用率，大幅降低工件打样成本。
5、钣金防护美观安全，人机交互好
机床外观整体以大圆弧做主体结构，搭配钢化玻璃的应用，黑白颜色相间，机台整体简单美观，且有一定的科技时尚感。配套独立可摆动控制面板，让人机交互体验更好，操作更方便。
