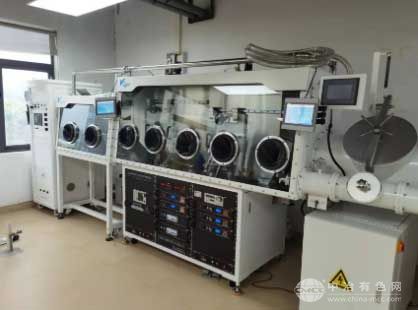

双室高真空镀膜设备

双室高真空镀膜设备

280
规格/型号:暂无
品牌:科诚
应用领域:冶金
产地:辽宁 - 沈阳
厂家/供应商:沈阳科诚真空技术有限公司
咨询电话::13998121527(请说明信息源自“中冶有色网”)
更新时间:2025-03-27
级别:待认证

双室高真空镀膜设备说明介绍

双室高真空镀膜设备

一、电子束水冷样品台组件1件


  1、旋转:57CM23步进电机,1件光电限位开关(前后两点);

  2、升降:57CM23步进电机,配速比1:5减速器,升降2点接触限位开关,触摸屏上显示电子束高点400mm,低点300mm,金属源高点340mm,低点240mm,另取1点,可随意定位;

 3、样品台挡板:24V减速电机,2件限位开关。

二、有机水冷样品台组件1件

  1、旋转:57CM23步进电机,1件光电限位开关(前后两点);

  2、升降:57CM23步进电机,配速比1:5减速器,升降2点接触限位开关(触摸屏上显示高点340mm,低点240mm),另取1点,可随意定位;

  3、样品台挡板:24V减速电机,2件限位开关。

三、电子束蒸发源组件

  1、8KW电子束1套,380V

  2、金属源3套,1KW金属源电源1套(一带三);

  3、气动挡板4套,24V换向阀。

四、有机蒸发源组件

  1、有机源6套,有机源电源3套(一带二);

  2、气动挡板6套,24V换向阀。

五、真空泵机组

  1、VRD-30双级泵2台(220V);

  2、DDC-JQ40-KF真空电磁充气阀2台(220V);

  3、GDQ-J40B-KF高真空气动挡板阀2台(24V);

  4、JTFB-1200风冷复合分子泵1台(220V);

  5、JTFB-600风冷复合分子泵1台(220V);

  6、CCQ-200CF气动超高真空插板阀1台(24V);

  7、CCQ-150CF气动超高真空插板阀1台(24V);

  8、CDQ-J40B-CF超高真空气动挡板阀2台(24V);

  9、GDQ-J16B-KF高真空气动挡板阀2台(24V);

  10、ZDF-5227数显真空计1台(两高两低,测量范围:1×105~1×10-5Pa)(220V)。

六、烘烤照明

  24V,250W卤钨灯每套真空室各2套,烘烤照明电源:1台或者两台

七、电控系统

  采用机架内置,可用空间710mm高3列,左侧上部170mm不可用,右侧上部120mm不可用。

八、10英寸触摸屏

九、电子束膜厚系统

  1、SQC310两通道石英晶振膜厚监测仪1台;

  2、MCVAC水冷膜厚探头2件。

十、膜厚系统

  1、SQM160两通道石英晶振膜厚监测仪1台;

  2、MCVAC水冷膜厚探头2件

十一、其他

  1、小型冷水机1台;

  2、小型空压机1台。
