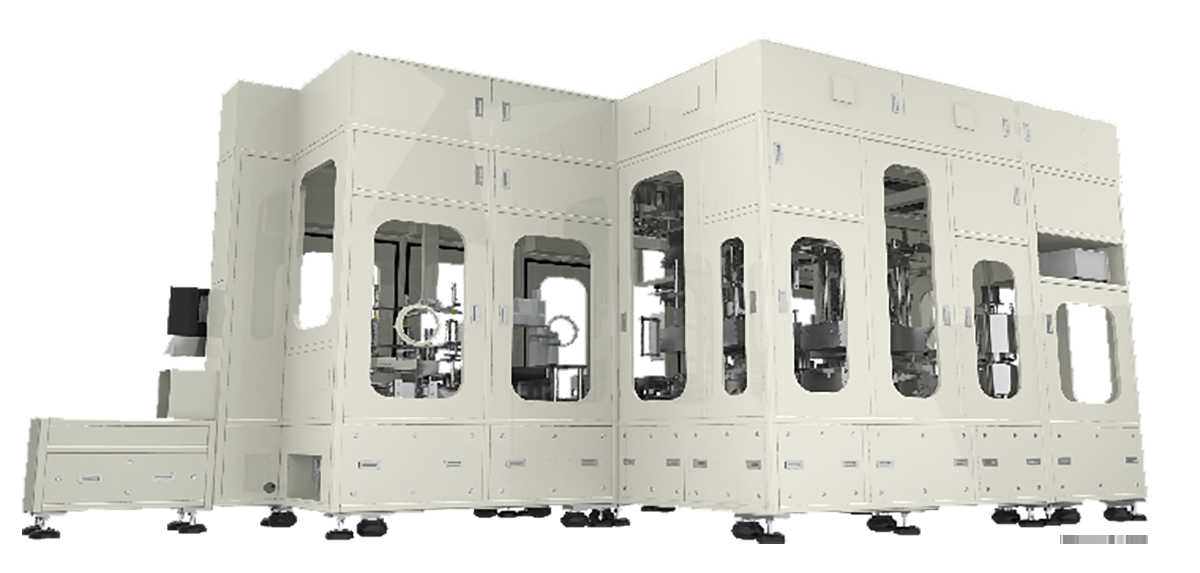

3C电池软包转盘式注液机的功能与特点
功能概述：
该机台适用于软包装锂离子电池的自动注液封装的批量生产工艺。该机台的主要功能：弹夹自动上料、电池条码自动扫描录入、电解液来料批号手动录入、CCD定位、SCARA四轴机器人上下料、注液前称重、自动扩口、真空闭环变量注液、自动排残液、真空静置、真空封装、注液后称重、NG分选、电池弹夹出料等功能。本机台采用手套箱式结构，内部充入保护性气体，整机放在普通房中使用，设备前端与前工序设备自动密封对接。
技术特点：
● 设备腔体设有自动脱离机构，方便腔体内部机构的维修和调节;
● 腔体封装工位可旋转90度、封头正对着操作位方便清洁和维护封头;
● 注液方式:采用陶瓷活塞注液、提高注液精度稳定性和注液速度，可连续工作30天不用清洗活塞套;
● 采用重型转盘旋转轴承支撑转盘、伺服控制转盘传动速度代替原有凸轮分割器传动、避免设备在使用过程中出现转盘变形腔体保压无法达到工艺要求;
● 设备换型用时≤1 0分钟、换型人员1名( 设备具备一键更换电解液功能);
● 设备采用闭环变量注液(自动根据生产数据调节注液量);
● 设备设有无线移动副屏方便维修和操作;
● 设备操作人员：1名可同时操作3台设备(操作人员含对产品进行目检)。
技术参数：
项目HBS-ZTQ100
外形尺寸长6300mm×宽 2300mm×高 2550mm(不含触摸屏)
整机重量≈4.0T
功率13kW
电源AC380V/50Hz
气源≥0.7MPa 30L/s (利用率50%)
真空源≤-95kPa 90L/s
适用产品范围长 (50~160mm)×宽(42~160mm)×厚(2~10mm)
设备产能≥20PPM(总静置时间≤15s)
设备优率≥99.9%
稼动率98%
注液量0~20g可调
注液泵精度≤20±0.01g(仅泵精度)
注液精度≤20±0.15g ≤10±0.12g
称量精度0.001g(电子秤本身精度)
注液方式真空闭环变量注液
