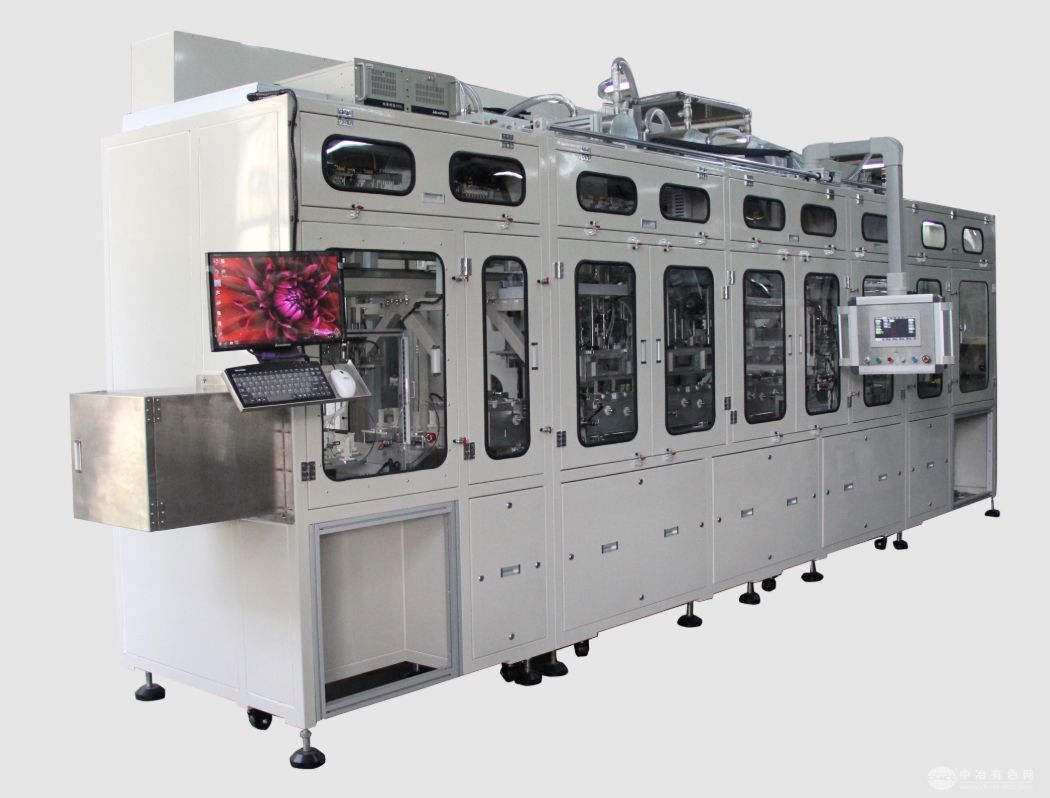

3C电池软包直线式注液机的功能与特点
功能概述：
该机台适用于软包装锂离子电池(可兼容蓝牙电池)的自动注液封装的批量生产工艺。该机台的主要功能：弹夹自动上料、电池条码自动扫描录入、电解液来料批号手动录入、注液前称重、真空注液、真空静置、真空封装、注液后称重、 NG 分选、电池弹夹出料等功能。
技术特点：
● 设备腔体设有自动脱离机构，方便腔体内部机构的维修和调节
● 腔体封装工位可旋转90度、封头正对着操作位方便清洁和维护封头
● 注液方式：采用陶瓷活塞汪液、提高汪液精度稳定性和注液速度，可连续工作30天不用清洗活塞套;
● 性能稳定：封装结构连续运行3个月能保持封印的稳定
● 换型时间快：≤4小时、转型人员2名(除去更换电解液时间、换型人员要求对设备操作熟练)
● 换型成本低，夹具采用螺杆调节，夹具无需更换零件。设备机械手全采用伺服上下料，换型修改参数即可，其他零件更换少;
● 注液针下有接液盒，预防滴液;
● 注液腔、真空腔、封装腔均装有分流板与抽真空节流控制真空流量，防止电解液雾化、将电解液抽出气袋而污染电芯;
● 注液腔、静置腔、封装腔活动密封件采用EPDM材质的唇形密封圈，其气密性好、耐腐蚀、保压效果好。
技术参数：
项目HBS-ZTQ100
外形尺寸长8900mm×宽 800mm×高 2500mm
整机重量≈3.5T
功率15kW
电源AC380V/50Hz
气源≥0.6MPa 15L/s
真空源≤-95kPa 30L/s
适用产品范围长(50～160mm)X宽(42～160mm)X厚(2～10mm)
设备产能 ≥20PPM(单工位最长时间≤15S)
设备优率≥99.6%
稼动率95%
注液量0~20g可调
注液泵精度≤20±0.01g
注液精度≤20±0.15g ≤10±0.12g
称量精度0.001g
注液方式真空注液
