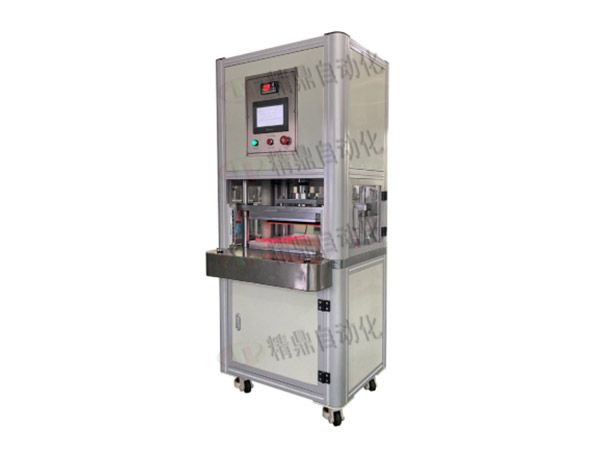

东莞市精鼎自动化设备科技有限公司伺服型冲片模切机
产品介绍
该设备主要用于锂电池极片裁切后的模切工序。
裁切后的极片,通过刀模,模切成电芯需要的极片尺寸。
采用刀模方式,通过上面施压的方式,将大片极片冲切成电芯尺寸。
正负极片需要配不同的刀模。
伺服型冲片模切机功能特点
Ø 卷料或片式供料,刀板模进行模切
Ø 可调行程气缸或气液增压缸驱动。压力和行程可调
Ø 刀板模模切,更换方便
Ø 毛刺小,无掉粉,无压痕等外观不良
Ø 操作简单方便,安全可靠
伺服型冲片模切机技术参数
规格型号:JD-JMQ-XXX(模板大小)
电源:AC220V,/50Hz
功率:200W
模切压力:3T、5T、10T(选配)
模板面积大小:根据客户要求(300mm、400mm、500mm等)
模切精度:±0.1mm
压缩空气:0.5-0.8Mpa
设备外形尺寸:长X宽X高:根据型号提供具体参数(桌上式和落地式)
重量:根据型号提供具体参数
