产品介绍

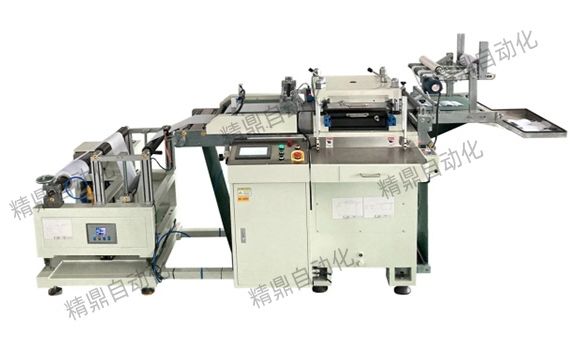

该设备主要用于锂电池极片自动模切成型工序。
成卷的极片，通过张力控制，步进到凸轮模切机构，刀板模模切成电芯需要的极片尺寸。
采用刀板模切方式，通过上面施压的方式，将极片冲切成电芯尺寸。
成片后的极片通过PET流出。可人工收片或自动收片。
收片方式：人工或自动(选配))
正负极片需要配不同的刀模。
功能特点
Ø 卷料供料，采用3英寸气胀轴
Ø 张力控制，带接带装置
Ø 进料纠偏机构(选配))
Ø 凸轮机构控制，行程精准，运行稳定
Ø 步进马达送料，模切精准，废料少
Ø PET膜带出模切片料。可收集在收料盒，人工收集片料。也可机械手自动收集堆料。
Ø 操作简单方便，安全可靠
技术参数
规格型号JD-LMQ-XXX(模板大小)如：JD-LMQ-350
电源三相 380V,/50Hz
功率5KW
模切面积320mmX280mm
模切速度10-30次/分
模切精度±0.1mm
压缩空气0.5-0.8Mpa
设备外形尺寸长X宽X高：3500mmX1500mmX1800mm
重量2000Kg
