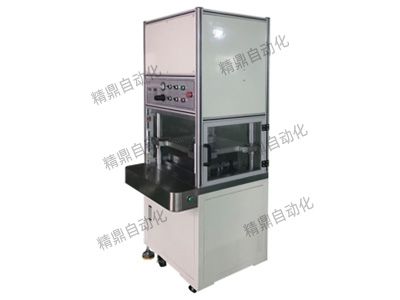

产品介绍
手工将切好的铝膜片放入模具内定位，双手按起动按钮，机器自动完成冲壳过程。
该设备采用气液增压缸实现冲压缩需要的压力。根据模具大小，确定增压缸的压力, 有5T,10T等。
采用三片模结构。铝塑膜单坑，双坑由模具结构决定。
冲坑深度由下面的倍力缸或伺服决定。伺服控制的可直接在触摸屏设定冲坑深度。倍力缸的需人工调节深度。
手动控制或PLC控制，触摸屏操作，各项参数可在屏上设定。(可选择)
设备结构紧凑，操作简单，维修方便。
功能特点
Ø 该设备有桌上式和落地式，供客户选择。
Ø 采用四导柱结构，上下滑动顺畅，精度高
Ø 采用气液增压缸提供缩需要的压力。压力大小根据电芯尺寸确定，有3T,5T,10T等。
Ø 采用三片模结构，更换模具方便快捷。
Ø 采用伺服冲深时，各参数可在触摸屏上设定。
Ø 成型后产品各角位及周边无鱼尾纹和破损。
Ø 采用双手启动，安全光栅保护，安全可靠
Ø 如采用PLC控制，触摸屏操作时，各项参数可在屏上设定
Ø 操作简单方便，安全可靠
技术参数
规格型号JD-SCK-XXX(电芯最大长度尺寸)
电源AC220V,/50Hz
功率2KW
冲坑尺寸300mmX200mm
模具表面粗糙度Ra≤0.4
上下模板平面度≤0.02mm
模芯平面度≤0.02mm
压缩空气0.5-0.8Mpa
设备外形尺寸长X宽X高：700mmX650mmX2000mm
重量300Kg
