H-300A电池短路测试仪是一款专门用于电池短路测试的设备。它有3个通道，能够同时对多个电池进行测试。在测试过程中，它能够精准地测量电池短路时的电压、电流以及短路持续的时间等关键参数。这款测试仪的最大短路电流为300A/CH，也就是说三个通道加起来最大可以达到900A/3CH，这样的大电流测试能力让它能够满足多种不同规格电池的测试需求。
从外观上看，它的尺寸为长65CM、宽50CM、高112CM，整体体积适中，既能保证内部结构的合理布局和功能的稳定发挥，又不会占用过多空间，方便在实验室或者生产车间等不同场景中使用。
|
BT-H300A型 技术规格书 |
||
|
0 |
物料编码 |
BT-H300A (3CH-30V/300A) |
|
1 |
基本主参数 |
电压量程 : 30V (0V -- 30 V ) 电流量程 : 300A (0.3A -- 300 A ) |
|
2 |
单元主通道 |
通道个数 : 3 通道 通道特点 : 采用硬件限制双闭环结构 控制模式 : 独立控制、独立编程 |
|
3 |
检测采样方式 |
四线制测量(去除引线干扰) |
|
4 |
控制模块类型 |
高精度调整 |
|
5 |
电流 I |
每通道测量范围 : 0.3—300A 控制精度 : 0.1%RD±0.1%FS 测量精度 : 0.1%RD±0.1%FS 最小分辨率 : 0.01A |
|
6 |
电压 U |
每通道测量范围 : (0.05---30V)±5mV 最低放电电压 : 0V 测量精度 : 0.1%RD±0.1%FS 控制精度 : 0.1%RD±0.1%FS 最小分辨率 : 1mV |
|
|
电流电压分辩率 |
6位有效数字（自动） |
|
7 |
数据采样速率 |
10条数据/1秒(每个通道） |
|
8 |
保护 |
1.硬件过流、过压保护、急停保护、超时保护、 2.数据保护: 掉电数据保护、数据自动备份
3. 软件保护(可设定安全保护条件) |
|
10 |
数据记录条件 (每隔多少时间或电压或电流) |
1. 时间△t： 最小50ms (时间变化量) 2. 电压△U： 最小0.1mV (电压变化量) 3. 电流△I： 最小0.1mA (电流变化量 |
|
11 |
工作模式 |
静置,短路测试 (智能表格编辑、多种结束条件、3种数据记录条件可循环嵌套和变量编程等） |
|
12 |
数据导出方式 |
Excel、Txt |
|
13 |
短路接入电阻 |
小于20毫欧 |
|
14 |
每路最大短路电流为 |
300A |
|
15 |
最大工作时间 |
不大于300min |
|
其它参数 |
|||
|
1 |
显示 |
前面板带有7’液晶显示屏，可显示3路电池的电压、电流和时间等信息 |
|
|
2 |
控制 |
全电脑控制，可设定短路时间、电压、电流等条件 |
|
|
3 |
通信接口 |
USB工业高速RS485 |
|
|
4 |
上位机软件 |
LANBTS-LINK/DDA电池测试系统 支持控制方式: 运行、停止、自动续接、跳转、重启动、强制跳转等功能； 基本功能: 循环控制,数据分析,数据库集中管理,曲线等。 |
|
|
5 |
通道输入阻抗 |
≥1GΩ（静置状态下漏电流<0.5nA） |
|
|
6 |
供电电源 |
单相AC220V ±10%/50Hz/60HZ |
|
|
7 |
输入阻抗 |
≥10MΩ |
|
|
8 |
输入功率 |
200w |
|
|
9 |
工作温度范围 |
-10℃~50℃（在25±10℃范围内，保证测量精度） |
|
|
10 |
工作环境相对湿度 |
≤80% RH（没有水汽凝结） |
|
|
11 |
单元机柜尺寸 |
标准19“机箱，W*D*H： |
|
|
12 |
设备平均 无故障运行时间 |
24月（连续） |
|
|
13 |
电池夹具 |
大电流夹具、鳄鱼夹具、聚合物夹具等（用户可选） |
|
|
14 |

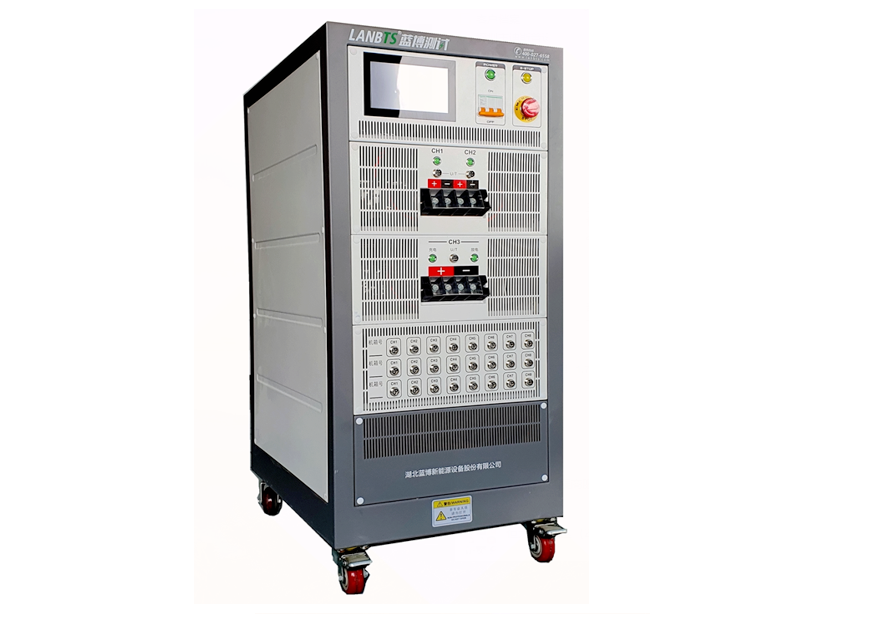

参考图片 |
|
|
|
注意：电池的短路测试需在防爆箱内完成! |
|||
