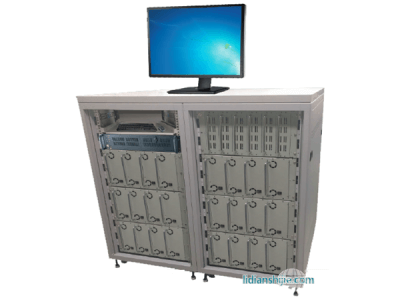

CT-602锂电池保护板测试系统，是主要面向手机、MP3、蓝牙耳机、可穿戴设备等消费电子领域产品而开发的 单串锂电池保护板检测设备，能够为各大OEM\ODM厂商提供一站式的(保护功能、通讯\程式烧录\电量校准\生产数据统计与上传)测试方案。
CT602设备优势(与国内同级别的测试系统相比)：
1、精确度，测试稳定;
2、测试时间快，效率高。
功能特点：
1.CT-602测试系统为单串锂电池所使用的BMS(Battery Management System)电池管理模块及PCM(Protection Circuit Module)保护电路板之电气特性(Electrical characteristics)与功能验证(Functional verification) 的测试机台。
2. 支援电池容量(Gas Gauge) 的资料读取、通讯等功能确认，以及对电压、电流、温度比对。
3. 提供BMS/PCM保护板的测试验证，及测试数值纪录追踪功能，并将量测结果记录到Data Log中，报表格式可依客户需求做自由性调整。
4.CT-602测试系统内的模拟Cell ，可持续且稳定的吸取(Sink) 5A的电流。
5.可提供系统的电压电流自我检测功能，以确保量产时的条件精度符合测试规范。
6.支援精密计时器功能，对保护板延迟时间的量测，可稳定且精准的量测保护延迟时间。
7.能同时搭配自动控制气压床进行测试，以符合全自动测试规范。
8. 最多可同时进行24通道测试验证，并可依照使用者需求做测试通道选择切换。例如：同时多通道自动测试或独立通道自动测试。
9. 支援人性化界面测试,使用软件界面分为操作人员视窗(Operator View)与工程师视窗(Engineer View) 2种界面模式，依照使用者需求去做选择。
10. 可支援N channel及P channel MOSFET保护廻路设计之测试。
11. 激活方式：(1)P+ P-充电两端充电激活、(2)B- P-两端短路激活、(3)B- P-两端充电激活。
12.使用四线式电阻量测，以符合量测数据的准确性。
13. 测试画面之人机界面(UI Interface)可依客户治具的排列调整。
14. 可提供6段固定电阻(6-segment fixed resistance) for over temperature protection。
15. 可支援3组保护电路之电气测试。
测试原理：
CT-602电池保护板测试系统利用电源供应器模拟电池芯充放电及直流负载模拟拉载效应，藉由Relay模块切换电压表、电流表、欧姆表、温度表等侦测数值，以确定保护板是否有达到保护条件。
CT-818 Gas Gauge IC资料读取器
透过CT-602内部MCU下命令给CT-818 Gas Gauge IC资料读取器，读取电压、电流、温度等参数值，并将资料回传给MCU做资料比对 。
注1：CT-818烧录格式可支援DFI, df.fs, bq.fs档;
注2：CT-818提供可程序烧录电压0~24V;
动作流程：
① 软件藉由计算机下载测试程序到CT-602内部MCU。
② CT-602内部MCU控制Power Supply, E-Load, Meters等Device，去执行每一个测试步骤，如需读/写gauge data，会先保留Device状态，MCU再下命令到CT-818，不需要等PC接收完资料，大大降低通讯花费的时间。
③ 测试数据，会先暂存在CT-602内部MCU，再以Block整笔回传至PC。
