权利要求书: 1.一种用于垃圾焚烧炉的过热器集箱,包括底架(1),其特征在于:所述底架(1)的一端固定安装有进水管(2),所述底架(1)的顶端设置有受热管(3),所述受热管(3)的顶端设置有顶架(4),所述底架(1)与顶架(4)均为中空结构,所述底架(1)与顶架(4)通过受热管(3)相连通,所述顶架(4)的一端固定安装有出水管(5),所述底架(1)与顶架(4)外表面均固定安装有第一接头(6),所述底架(1)的顶端一侧设置有螺杆(7),所述受热管(3)的两端固定安装有第二接头(8),所述第一接头(6)的内部一端固定安装有挡片(9),所述挡片(9)的外表面开设有通槽(10),所述第一接头(6)的外表面一端套设有外环(11),所述外环(11)的外表面插入有插销(12),所述挡片(9)的底端中心固定安装有中轴(13),所述外环(11)的内部设置有内环(14),所述外环(11)的内壁固定安装有连接块(15),所述外环(11)与内环(14)通过连接块(15)固定连接,所述内环(14)的内部固定安装有挡板(16),所述挡板(16)的中心开设有通孔(17)。
2.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述挡板(16)通过通孔(17)与中轴(13)转动连接,所述第一接头(6)的外表面位于外环(11)的内侧开设有滑槽(18),所述连接块(15)与滑槽(18)滑动连接。
3.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述第一接头(6)的外表面开设有限位槽(19),所述插销(12)的一端与限位槽(19)相匹配。
4.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述第一接头(6)的外表面底端套设有连接环(20),所述连接环(20)底端与第二接头(8)螺纹连接,所述第一接头(6)的外表面位于连接环(20)的内侧固定安装有固定环(21)。
5.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述第二接头(8)的内部固定安装有内管(22),所述第二接头(8)与内管(22)之间开设有内槽(23)。
6.根据权利要求5所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述内槽(23)的内部固定安装有弹簧(24),所述内槽(23)的内部位于弹簧(24)的一端固定安装有挡环(25),所述挡环(25)套设在内管(22)的外表面。
7.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述螺杆(7)的底端固定安装有底盘(26),所述螺杆(7)通过底盘(26)与底架(1)转动连接。
8.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述顶架(4)的底端设置有第一齿轮(27),所述顶架(4)的底端位于第一齿轮(27)的一侧设置有第二齿轮(28),所述第二齿轮(28)与第一齿轮(27)啮合连接,所述第二齿轮(28)的底端固定安装有电机(29)。
9.根据权利要求1所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述受热管(3)的外表面套设在套环(30),所述套环(30)与受热管(3)相匹配,所述套环(30)的一侧固定安装有连接板(31)。
10.根据权利要求9所述的一种用于垃圾焚烧炉的过热器集箱,其特征在于:所述螺杆(7)的外表面套设有侧杆(32),所述侧杆(32)与螺杆(7)螺纹连接,所述侧杆(32)的一端与套环(30)的一侧固定连接。
说明书: 一种用于垃圾焚烧炉的过热器集箱技术领域[0001] 本实用新型实施例涉及过热器集箱领域,具体涉及一种用于垃圾焚烧炉的过热器集箱。背景技术[0002] 集箱是锅炉工质混合、保证工质均匀加热的管件,通常工业锅炉的炉墙是由一排排的管子(水冷壁)拼接起来构成的。[0003] 现有技术存在以下不足:现有的过热器集箱通常采用若干根管子组装而成,管子之间相互连通,当其中部分出现损坏时,过热器集箱整体则无法使用,实用性较差。实用新型内容
[0004] 为此,本实用新型实施例提供一种用于垃圾焚烧炉的过热器集箱,通过受热管、挡板、外环和挡片,当其中受热管出现损坏时,需要将第一接头上的插销向外拉动,使插销的一端从限位槽脱离,解除对外环的限位,然后将外环转动,带动内环内部的挡板转动,使挡板将挡片上的通槽封闭,将损坏受热管上下两端第一接头关闭,避免清水进入到损坏的受热管内,使过热器集箱可以正常使用,当过热器集箱使用完毕后,在对受热管进行检修,大大增加了过热器集箱实用性,以解决现有技术中由于实用性较差导致的问题。[0005] 为了实现上述目的,本实用新型实施例提供如下技术方案:一种用于垃圾焚烧炉的过热器集箱,包括底架,所述底架的一端固定安装有进水管,所述底架的顶端设置有受热管,所述受热管的顶端设置有顶架,所述底架与顶架均为中空结构,所述底架与顶架通过受热管相连通,所述顶架的一端固定安装有出水管,所述底架与顶架外表面均固定安装有第一接头,所述底架的顶端一侧设置有螺杆,所述受热管的两端固定安装有第二接头,所述第一接头的内部一端固定安装有挡片,所述挡片的外表面开设有通槽,所述第一接头的外表面一端套设有外环,所述外环的外表面插入有插销,所述挡片的底端中心固定安装有中轴,所述外环的内部设置有内环,所述外环的内壁固定安装有连接块,所述外环与内环通过连接块固定连接,所述内环的内部固定安装有挡板,所述挡板的中心开设有通孔。[0006] 进一步地,所述挡板通过通孔与中轴转动连接,所述第一接头的外表面位于外环的内侧开设有滑槽,所述连接块与滑槽滑动连接。[0007] 进一步地,所述第一接头的外表面开设有限位槽,所述插销的一端与限位槽相匹配。[0008] 进一步地,所述第一接头的外表面底端套设有连接环,所述连接环底端与第二接头螺纹连接,所述第一接头的外表面位于连接环的内侧固定安装有固定环。[0009] 进一步地,所述第二接头的内部固定安装有内管,所述第二接头与内管之间开设有内槽。[0010] 进一步地,所述内槽的内部固定安装有弹簧,所述内槽的内部位于弹簧的一端固定安装有挡环,所述挡环套设在内管的外表面。[0011] 进一步地,所述螺杆的底端固定安装有底盘,所述螺杆通过底盘与底架转动连接。[0012] 进一步地,所述顶架的底端设置有第一齿轮,所述顶架的底端位于第一齿轮的一侧设置有第二齿轮,所述第二齿轮与第一齿轮啮合连接,所述第二齿轮的底端固定安装有电机。[0013] 进一步地,所述受热管的外表面套设在套环,所述套环与受热管相匹配,所述套环的一侧固定安装有连接板。[0014] 进一步地,所述螺杆的外表面套设有侧杆,所述侧杆与螺杆螺纹连接,所述侧杆的一端与套环的一侧固定连接。[0015] 本实用新型实施例具有如下优点:[0016] 1、通过设置受热管、挡板、外环和挡片,当其中受热管出现损坏时,需要将第一接头上的插销向外拉动,使插销的一端从限位槽脱离,解除对外环的限位,然后将外环转动,带动内环内部的挡板转动,使挡板将挡片上的通槽封闭,将损坏受热管上下两端第一接头关闭,避免清水进入到损坏的受热管内,使过热器集箱可以正常使用,当过热器集箱使用完毕后,在对受热管进行检修,大大增加了过热器集箱实用性;[0017] 2、通过设置第一接头、第二接头、连接环和弹簧,当需要对损坏的受热管进行更换时,可以先转动第一接头上的连接环,连接环与第二接头的一端螺纹连接,当连接环从第二接头脱离后,将受热管向下拉动,使受热管的底端向下移动,将内槽内部的挡环向上推动,对弹簧进行挤压,直到受热管的顶端从第一接头脱离,然后将受热管底端向上拉出即可,较为方便。[0018] 3、通过设置套环、第一齿轮、第二齿轮与电机,当需要对受热管表面进行清理时,可以启动第二齿轮底端的电机,通过第二齿轮带动第一齿轮,然后带动螺杆转动,侧杆套设在螺杆表面,螺杆转动的过程中,侧杆会带动一侧的套环上下移动,在移动的过程中将受热管表面的灰尘刮下,从而对受热管表面进行清理,避免受热管表面的灰尘影响受热效果,大大节约了清理的时间,从而增加过热器集箱的工作效果。附图说明[0019] 为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案,下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地,下面描述中的附图仅仅是示例性的,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据提供的附图引伸获得其它的实施附图。[0020] 本说明书所绘示的结构、比例、大小等,均仅用以配合说明书所揭示的内容,以供熟悉此技术的人士了解与阅读,并非用以限定本实用新型可实施的限定条件,故不具技术上的实质意义,任何结构的修饰、比例关系的改变或大小的调整,在不影响本实用新型所能产生的功效及所能达成的目的下,均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。[0021] 图1为本实用新型提供的整体结构示意图。[0022] 图2为本实用新型提供的整体结构爆炸图。[0023] 图3为本实用新型提供的第一接头的结构示意图。[0024] 图4为本实用新型提供的第一接头的爆炸图。[0025] 图5为本实用新型提供的第一接头与第二接头对接的爆炸图。[0026] 图6为本实用新型提供的第二接头的剖视图。[0027] 图7为本实用新型提供的清理结构的结构示意图。[0028] 图中:1、底架;2、进水管;3、受热管;4、顶架;5、出水管;6、第一接头;7、螺杆;8、第二接头;9、挡片;10、通槽;11、外环;12、插销;13、中轴;14、内环;15、连接块;16、挡板;17、通孔;18、滑槽;19、限位槽;20、连接环;21、固定环;22、内管;23、内槽;24、弹簧;25、挡环;26、底盘;27、第一齿轮;28、第二齿轮;29、电机;30、套环;31、连接板;32、侧杆。具体实施方式[0029] 以下由特定的具体实施例说明本实用新型的实施方式,熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。[0030] 参照说明书附图1?4,该实施例的一种用于垃圾焚烧炉的过热器集箱,包括底架1,所述底架1的一端固定安装有进水管2,所述底架1的顶端设置有受热管3,所述受热管3的顶端设置有顶架4,所述底架1与顶架4均为中空结构,所述底架1与顶架4通过受热管3相连通,所述顶架4的一端固定安装有出水管5,所述底架1与顶架4外表面均固定安装有第一接头6,所述底架1的顶端一侧设置有螺杆7,所述受热管3的两端固定安装有第二接头8,所述第一接头6的内部一端固定安装有挡片9,所述挡片9的外表面开设有通槽10,所述第一接头6的外表面一端套设有外环11,所述外环11的外表面插入有插销12,所述挡片9的底端中心固定安装有中轴13,所述外环11的内部设置有内环14,所述外环11的内壁固定安装有连接块15,所述外环11与内环14通过连接块15固定连接,所述内环14的内部固定安装有挡板16,所述挡板16的中心开设有通孔17,所述挡板16通过通孔17与中轴13转动连接,所述第一接头6的外表面位于外环11的内侧开设有滑槽18,所述连接块15与滑槽18滑动连接,所述第一接头6的外表面开设有限位槽19,所述插销12的一端与限位槽19相匹配。[0031] 实施场景具体为:本实用新型过热器集箱采用若干根受热管3、顶架4与底架1组装而成,在使用时,进水管2的一端与水箱连接,将清水依次导入受热管3内,通过吸收垃圾焚烧产生的热量对内部清水进行加热,产生的水蒸气通过顶架4一侧的出水管5输出,当其中受热管3出现损坏时,需要将第一接头6上的插销12向外拉动,使插销12的一端从限位槽19脱离,解除对外环11的限位,然后将外环11转动,带动内环14内部的挡板16转动,使挡板16将挡片9上的通槽10封闭,将损坏受热管3上下两端第一接头6关闭,避免清水进入到损坏的受热管3内,使过热器集箱可以正常使用,外环11在转动的过程中,连接块15会沿着滑槽18滑动,当过热器集箱使用完毕后,在对受热管3进行检修,大大增加了过热器集箱实用性。[0032] 参照说明书附图5?6,该实施例的一种用于垃圾焚烧炉的过热器集箱,所述第一接头6的外表面底端套设有连接环20,所述连接环20底端与第二接头8螺纹连接,所述第一接头6的外表面位于连接环20的内侧固定安装有固定环21,所述第二接头8的内部固定安装有内管22,所述第二接头8与内管22之间开设有内槽23,所述内槽23的内部固定安装有弹簧24,所述内槽23的内部位于弹簧24的一端固定安装有挡环25,所述挡环25套设在内管22的外表面。
[0033] 实施场景具体为:当需要对损坏的受热管3进行更换时,可以先转动第一接头6上的连接环20,连接环20与第二接头8的一端螺纹连接,当连接环20从第二接头8脱离后,将受热管3向下拉动,使受热管3的底端向下移动,将内槽23内部的挡环25向上推动,对弹簧24进行挤压,直到受热管3的顶端从第一接头6脱离,然后将受热管3底端向上拉出即可,较为方便,在对受热管3进行安装时,先将底端的第二接头8与底端的第一接头6对应,将第一接头6插入第二接头8的内槽23,同时内管22会插入第一接头6内部,第一接头6会对内槽23内部弹簧24进行挤压,直到顶端的第二接头8与第一接头6对应,然后松开受热管3,使弹簧24将受热管3向上推动一部分,使顶端的第一接头6也插入到第二接头6的内槽23,完成受热管3的对接,然后转动连接环20,使连接环20与两端的第二接头8螺纹连接,进行进一步固定。[0034] 参照说明书附图7,该实施例的一种用于垃圾焚烧炉的过热器集箱,所述螺杆7的底端固定安装有底盘26,所述螺杆7通过底盘26与底架1转动连接,所述顶架4的底端设置有第一齿轮27,所述顶架4的底端位于第一齿轮27的一侧设置有第二齿轮28,所述第二齿轮28与第一齿轮27啮合连接,所述第二齿轮28的底端固定安装有电机29,所述受热管3的外表面套设在套环30,所述套环30与受热管3相匹配,所述套环30的一侧固定安装有连接板31,所述螺杆7的外表面套设有侧杆32,所述侧杆32与螺杆7螺纹连接,所述侧杆32的一端与套环30的一侧固定连接。

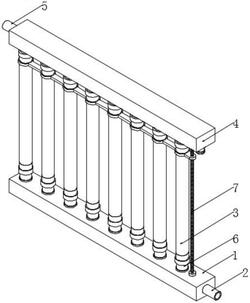

[0035] 实施场景具体为:当需要对受热管3表面进行清理时,可以启动第二齿轮28底端的电机29,通过第二齿轮28带动第一齿轮27,然后带动螺杆7转动,侧杆套设在螺杆7表面,螺杆7转动的过程中,侧杆32会带动一侧的套环30上下移动,在移动的过程中将受热管3表面的灰尘刮下,从而对受热管3表面进行清理,避免受热管表面的灰尘影响受热效果,大大节约了清理的时间,从而增加过热器集箱的工作效果。[0036] 工作原理:参照说明书附图1?4,过热器集箱采用若干根受热管3、顶架4与底架1组装而成,在使用时,进水管2的一端与水箱连接,将清水依次导入受热管3内,通过吸收垃圾焚烧产生的热量对内部清水进行加热,产生的水蒸气通过顶架4一侧的出水管5输出,当其中受热管3出现损坏时,需要将第一接头6上的插销12向外拉动,然后将外环11转动,将损坏受热管3上下两端第一接头6关闭,避免清水进入到损坏的受热管3内,使过热器集箱可以正常使用,当过热器集箱使用完毕后,在对受热管3进行检修。[0037] 参照说明书附图5?6,在对受热管3进行安装时,先将底端的第二接头8与底端的第一接头6对应,将第一接头6插入第二接头8的内槽23,同时内管22会插入第一接头6内部,第一接头6会对内槽23内部弹簧24进行挤压,直到顶端的第二接头8与第一接头6对应,然后松开受热管3,使弹簧24将受热管3向上推动一部分,使顶端的第一接头6也插入到第二接头6的内槽23,完成受热管3的对接,然后转动连接环20,使连接环20与两端的第二接头8螺纹连接,进行进一步固定。[0038] 参照说明书附图7,当需要对受热管3表面进行清理时,可以启动第二齿轮28底端的电机29,通过第二齿轮28带动第一齿轮27,然后带动螺杆7转动,侧杆套设在螺杆7表面,螺杆7转动的过程中,侧杆32会带动一侧的套环30上下移动,在移动的过程中将受热管3表面的灰尘刮下,从而对受热管3表面进行清理。[0039] 虽然,上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述,但在本实用新型基础上,可以对之作一些修改或改进,这对本领域技术人员而言是显而易见的。因此,在不偏离本实用新型精神的基础上所做的这些修改或改进,均属于本实用新型要求保护的范围。
