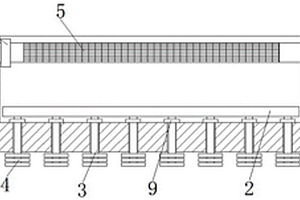

锂电池充放电电路保护板 995

 0

本实用新型公开了一种锂电池充放电电路保护板，包括安装板，所述安装板的顶部设有安装槽，所述安装槽的内底部设有导热板，所述导热板的底部固定插设有多个导热棒，所述导热棒的底部贯穿安装槽的内底部并向外延伸，所述导热棒延伸的一端固定套接有散热翅，所述安装槽的槽口处滑动插设有防尘网，所述防尘网的一端贯穿安装槽的内壁并向外延伸，所述防尘网延伸的一端固定连接有卡块，所述安装板的外壁上固定连接有固定块，所述卡块上滑动插设有卡杆，所述固定块上设有与卡杆对应的卡槽。本实用新型中通过散热防尘机构的设置，使装置可以有效的对电路板进行保护，从而提升了电路保护板的使用效果。

双工位锂电池极片清洗结构 1220

 0

本实用新型公开了双工位锂电池极片清洗结构，包括：激光清洗组件，包括激光放射器、振镜电机、数显卡尺以及激光清洗器；激光清洗器相对数显卡尺可移动设置；振镜电机和至少两个激光清洗器，通过振镜电机转向以实现激光放射器投射光束于其中一个激光清洗器；至少两个清洗平台，两个清洗平台分别与对应的激光清洗器间隔设置，两个清洗平台均包括除尘风刀、除尘组件以及清洗块组件。通过本实用新型可实现，对电池极片进行自动化清洗工作，不需要人工对每个工序单独操控，且极大简化了加工工艺步骤，提升了加工效率，降低了操作难度。

便于设有防水结构的锂离子电池 1033

 0

本实用新型公开了一种便于设有防水结构的锂离子电池，包括主体机构、端盖和底座，主体机构的上端设置有端盖，主体机构的下端设置有底座，内壳的外表面上设置有保护壁，内壳的两侧设置有贴片，内壳通过贴片与外壳体内壁粘性连接，防水层为一种聚氨酯材料制成的构件，减震层为一种海绵泡沫材料制成的构件，通过防水层使得内壳具有良好的防水性能，能够对内芯起到保护作用，同时内壳的安装较为简单，当防水层失效时，整体的更换较为简单，节约时间，其次内壳还具有良好的减震抗摔性，防止整体从高处掉落而损坏，提高整体的使用寿命。

自动化锂离子电池卷绕装置 1149

 0

本实用新型公开了一种自动化锂离子电池卷绕装置，包括操作台，所述操作台的顶部固定连接有固定板，所述固定板的一侧固定连接有电机，所述电机的驱动端固定连接有转动杆，所述转动杆上固定连接有齿轮A，所述固定板的内部转动连接有转筒，所述转筒的一端转动连接有轴承A，所述轴承A与固定板的内壁固定连接，所述转筒上固定连接有齿轮B，所述齿轮B与齿轮A啮合连接，所述固定板的一侧固定连接有固定块A，所述固定块A的内部开设有两个滑槽。本实用新型涉及电池卷绕技术领域，利用弹簧B的弹力使转动块与转筒相抵，可使电极片在卷绕的过程中始终处于平整的状态。

安装稳定的锂电池 690

 0

本实用新型公开了一种安装稳定的锂电池，包括外壳，所述外壳内腔底部的两侧焊接有放置块，所述放置块的顶部活动连接有电池本体，所述外壳的顶部通过卡扣卡接有盖板，所述盖板的中端嵌设有可视窗，所述盖板的底部通过支撑垫固定连接有限位块。本实用新型通过外壳内腔底部的两侧焊接有放置块，起到了放置电池的效果，通过盖板的底部通过支撑垫固定连接有限位块，且限位块的内侧与电池本体的顶部卡接，起到了固定的效果，从而达到了安装稳定的目的，可有效的防止电池掉落，解决了现有的电池壳存在安装不稳定，从而容易导致电池掉落，从而降低了电池的使用寿命，还容易发生爆炸风险的问题。

新型的气流分选废弃锂离子电池塑料隔膜的装置 995

 0

本实用新型公开了一种新型的气流分选废弃锂离子电池塑料隔膜的装置，包括箱体、轻物质和重物质，所述箱体由上到下依次包括上箱体、中箱体和下箱体，且上箱体、中箱体和下箱体呈阶梯形状安装设置，所述上箱体顶部外壁通过螺栓安装有进料斗，所述上箱体一侧内壁固定安装有振动电机，且振动电机的输出面固定安装有支撑臂，所述上箱体的内部远离震动电机的另一侧内壁固定安装有鼓风机，且鼓风机分别安装在上箱体、中箱体和下箱体的同一侧内壁上，所述支撑臂的顶部固定安装有位于上箱体内部的震动平台，所述上箱体、中箱体和下箱体之间的接触面位置均转动安装有卸料调节板。本实用新型提升了工作效率，该装置运作更加的牢靠。

锂离子电池测试用夹持工装 1091

 0

本实用新型提供了一种锂离子电池测试用夹持工装，包括：支撑轴、右夹块、左夹块；所述支撑轴设置在立柱的上部，且支撑轴与立柱通过滑动方式相连接；所述弹簧设置在支撑轴的右侧，且弹簧与支撑轴之间套接；所述定位块位于支撑轴的中间，且定位块与支撑轴为一体式结构；所述右夹块设置在支撑轴的左端，且右夹块与支撑轴通过螺纹拧接方式相连接；所述左夹块设置在右夹块的左侧，且左夹块与右夹块之间通过螺栓穿接。通过在结构上的改进，具有夹持能力强，测试观察操作方便，防护性能高，大大提高其实用价值等优点，从而有效的解决了本实用新型提出的问题和不足。

降低能源消耗的锂电池生产设备 811

 0

本实用新型公开了一种降低能源消耗的锂电池生产设备，包括两端开口设置的烧结炉主体，烧结炉主体两端开口处对称开设有滑槽，滑槽的槽底固定连接有第一弹簧，第一弹簧远离滑槽槽底的一端固定连接有滑块，滑块与滑槽的槽壁滑动连接，滑块剖视面为直角梯形，相对应的两个滑块相向的一端相抵，烧结炉主体内设有输送带，输送带贯穿烧结炉主体的两个开口设置，输送带上侧固定连接有若干个模具固定块，模具固定块的一端为“V”形，烧结炉主体的两侧竖直侧壁内均开设有保温腔。本实用新型使得在进出料时烧结炉的开口才会打开，减少能量的散失，降低了能源消耗，且烧结炉主体侧壁保温效果更好，进一步地降低了能源消耗。

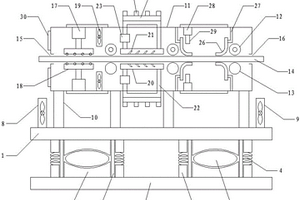

锂离子电池隔膜制造工艺用定向拉伸装置 685

 0

本实用新型涉及拉伸装置，具体涉及一种锂离子电池隔膜制造工艺用定向拉伸装置，包括底板和底座，底板底部、底座上均相对固定有连杆，连杆之间通过弹簧相连，底板底部、底座上位于连杆之间均固定有卡座，卡座之间设有气囊，连杆与卡座之间设有减震圈，底板上相对固定有第一风扇、抽气扇，底板通过支撑杆与壳体固定，壳体内部相对固定有驱动辊轴、从动辊轴，驱动辊轴与从动辊轴之间压有电池隔膜，壳体内部相对固定有热风机、第二风扇，热风机出风口通过连管与中空板连通，中空板与电池隔膜相对处设有通孔；本实用新型所提供的技术方案能够有效克服现有技术所存在的冷却效果较差、整体结构稳定性较差的缺陷。

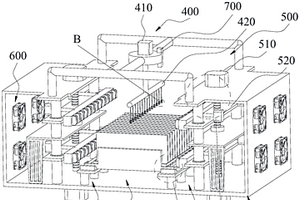

锂电池化成设备 1196

 0

本实用新型的锂电池化成设备包括机架、定位治具、限位装置及监控装置；监控装置的设置，使得化成设备实现了对各单体电池温度的点对点监测，当某个故障单体的温度过高而该故障单体电池所处区域的整体温度无明显变化时，化成设备仍然能够及时监控出故障单体电池的异常，提高了化成设备的温度监控精度；隔温板的设置，避免了单体电池两两之间互相接触，避免故障单体电池影响其余单体电池的化成及分容，提高了分容设备的化成优率及分容精度；支撑柱的设置，避免了定位治具直接与机架互相接触，从而避免定位治具直接将热量传递至机架上，进而避免机架上出现积热的现象，最终进一步提高了分容设备的分容精度。

锂电池底焊焊针的针面打磨夹具 954

 0

本实用新型公开了一种锂电池底焊焊针的针面打磨夹具，包括第一夹持座，所述第一夹持座的一侧开有第一夹持槽，且第一夹持座的两侧均开有通孔，通孔的内部均插接有活动杆，所述活动杆的一端通过轴承转动连接有同一个第二夹持座，且第二夹持座的一侧开有第二夹持槽，所述第一夹持座的一侧固定连接有U型架，且U型架的一侧内壁中间位置固定连接有正反转电机，所述正反转电机的输出轴一端固定连接有螺纹丝杠。本实用新型缩短第一夹持座和第二夹持座之间的距离，便于将焊针夹持在第一夹持槽和第二夹持槽之间，并可实现对不同直径的焊针进行夹持处理，利用第一弹簧对夹持力度进行缓冲处理，避免挤压力度过大造成损坏。

聚合物锂离子电池用极耳 1202

 0

本实用新型涉及一种聚合物锂离子电池用极耳。所述极耳包括外部端口连接部、极片连接部以及设置在二者之间的梯形过渡部。其中梯形过渡部下方较宽边与极片连接部连接，梯形过渡部上方较窄边与外部端口连接部连接。极片连接部采用薄金属片制成，外部端口连接部由厚金属片制成。采用本实用新型所述极耳，既满足电池电流通过要求，又大幅减薄极耳金属带厚度，进而可以有效减薄电池厚度，提高电池能量密度，符合市场需求。

散热性能好的锂离子蓄电池 960

 0

本实用新型公开了一种散热性能好的锂离子蓄电池，包括外壳，所述外壳的顶部设置有顶盖，所述蓄电池腔内的底部固定安装有多个蓄电池，多个所述蓄电池之间的外壳内壁设置有散热装置，所述散热装置包括隔板，所述隔板固定安装蓄电池之间的外壳内壁，所述隔板的内部开设有水槽，所述水槽的顶部活动安装有密封盖，所述所述水槽靠近顶部的内壁固定安装有挡板，所述挡板底部的内壁与水槽的内壁之间固定安装有固定板，所述固定板的顶部连通有毛细管，所述毛细管内安装有毛细芯。本实用新型通过设置散热装置，利用毛细现象的原理，达到了持续利用水蒸发来对隔板及蓄电池散热的效果。

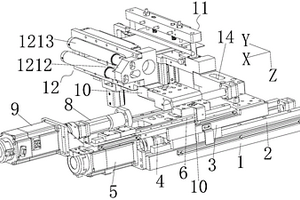

用于方形锂电池卷绕机的送切片装置 783

 0

本实用新型公开一种用于方形锂电池卷绕机的送切片装置,包括安装底板，安装底板上设有两X向延伸的直线导轨，两直线导轨活动连接滑动板，滑动板还通过设在两直线导轨之间的传动组件与固设在安装底板X向一侧的驱动装置传动连接，滑动板上设有两沿X向延伸的第一直线导轨，两第一直线导轨活动连接滑块，滑块还通过设在两第一直线导轨之间的第一传动组件与设在滑动板X向一侧的第一驱动装置传动连接，滑动板还通过连接块连接极片裁切组件，滑块则通过第一连接块连接与极片裁切组件活动对接的极片送片组件；第一驱动装置传动极片送片组件X向移动，配合驱动装置传动滑动板和极片送片组件X向移动，匹配将极片送极片裁切组件和/或卷绕机的卷绕针。

智能型可控温锂电池 1049

 0

本实用新型公开一种智能型可控温锂电池，包括电池壳体、电芯、上盖体、冷却装置、正极耳、负极耳；电池壳体包括外壳体和内壳体，外壳体与内壳体之间形成环形腔体，冷却装置内置于该腔体；所述内壳体的外壁设有从正极耳一端环绕至其另一端的加强筋，该加强筋呈中空构造；所述冷却装置包括PTC热敏电阻、水箱、泵体、微型马达、主控板；所述主控板用于接收PTC热敏电阻的信号，并根据该信号控制微型马达驱动泵体循环水箱中的水；所述正极耳包括第一极耳部、第二极耳部，两极耳部之间经PTC热敏电阻连接。本实用新型可自动检测电池的工作温度，当超过设定的安全温度时，将启动冷却装置进行冷却。

应用于方形锂电池卷绕机的机械手组件 911

 0

本实用新型提供一种应用于方形锂电池卷绕机的机械手组件，包括固定板以及固定设置于该所述固定板上部的驱动电机、驱动电机的输出轴部位设置的主动轮、与所述主动轮相齿合的从动轮、丝杆、与丝杆相连接并由丝杆带动的连接拉杆、与连接拉杆相连接并同步移动的送片组件、驱动气缸、由驱动气缸驱动平行移动的安装板以及设置于所述安装板上的入片纠偏组件和切刀组件；在所述连接拉杆与安装板之间还连接有拉杆，且在拉杆一端端头部位设置有挡块，所述拉杆相对于挡块的另一端与安装板相连接；所述固定板一侧、靠近入片纠偏组件和切刀组件部位设置有缓冲器，这样的结构设计可以有效的减小整体体积，降低制作成本，增强系统稳定性，使得设备性能更加优良。

应用于方形锂电池卷绕机的板磁铁除铁粉机构 1112

 0

本实用新型提供一种应用于方形锂电池卷绕机的板磁铁除铁粉机构，包括除铁粉安装座以及与该所述除铁粉安装座一端固定连接的盖板；在所述盖板内部等间距开设有若干个凹槽，且在各凹槽中放置有用于对外部电极极片表面的灰尘进行吸附的方形磁铁；所述盖板正面一体成型设置有用于稳定限制方形磁铁、避免方形磁铁移动的限位块；该盖板外周还开设有若干个螺丝孔，盖板通过螺丝与除铁粉安装座相连接；在所述除铁粉安装座异于盖板的另一侧开设有用于将除铁粉安装座固定于外部物体上的固定孔，这样的结构设计可以有效的提高设备的稳定可靠度，使得吸附面积增大，吸附力均匀，吸力增大，除铁粉更加干净。

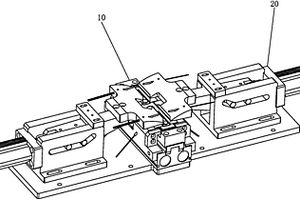

锂电池盖板软连接折弯机构 819

 0

本实用新型公开了一种锂电池盖板软连接折弯机构，包括夹持机构和分别设置在所述夹持机构两侧的两个折弯机构，所述夹持机构包括气爪，所述气爪两侧均设有第一整形块，所述两侧的第一整形块之间形成用于放置盖板的放置槽，所述气爪的两端设有由气爪驱动的第二整形块，所述第二整形块的内侧均设有缓冲垫，所述两个折弯机构均包括安装底座，所述两个安装底座分别设置在夹持机构的两侧，所述安装底座上设有折弯头和用于驱动折弯头活动的气缸，所述两个折弯头分别设置在靠近夹持机构的一侧。本实用新型结构简单、操作方便、节省成本，能有效的提高生产效率。

带有锂电池和无线充电的180°全景摄像头 771

 0

本实用新型公开了一种带有锂电池和无线充电的180°全景摄像头，是由全景摄像头、带磁底座和装墙背板组成；所述全景摄像头内置有无线充电受电模块和可充电电池；全景摄像头本体内后端有铁质支架，装墙背板为铁质材料制造成；所述全景摄像头本体的底部通过带磁底座吸附在装墙背板的内部；本实用新型采用一个带磁的底座，通过磁铁吸附原理；安装非常简单有效，产品可任意角度旋转；带磁底座可旋转拧开成两件，可将桌面支架夹在中间，方便产品桌面使用，带磁底座内安装的无线充电送电模块和摄像头内安装无线充电受电模块通过无线充电的方式进行充电工作，产生的电能存储在充电电池内，为本实用新型工作提供电能；并且设计合理，结构简单，成本低。

全自动锂电池电芯卷绕机 731

 0

本实用新型提出一种全自动锂电池电芯卷绕机，包括机箱、以及设置在机箱顶部左端的控制机构；极片料盒机构，用以正、负极片的供料储存；两套隔膜自动放卷装置，用于放置隔膜料带；极片切断机构，用于切断正极、负极料带，形成正、负极片；卷绕部，布置于机箱的中部，用于接收极片切断机构传递来的正、负极片，以及隔膜放卷装置传递来的隔膜，卷绕形成电芯；其中，由机箱左侧上方的隔膜自动放卷装置提供的隔膜位于正极片、负极片之间一同进入卷绕部，由机箱左侧中区的隔膜自动放卷装置提供的隔膜位于正极片的外侧进入卷绕部，并将正极片、负极片分隔两层隔膜后卷绕形成电芯，完成卷绕工序。

软包装锂离子电池用包装膜结构 747

 0

本实用新型属于电池制造技术领域，尤其涉及一种软包装锂离子电池用包装膜结构，包括一体连接的主坑体和气袋，所述主坑体的上侧设置有顶封边，所述主坑体的左侧或右侧设置有侧封边，所述气袋设置于所述侧封边相对的一侧，所述气袋设置为三角形。相对于现有技术，本实用新型提高包装膜的利用率，降低物料成本，同时可减少顶封错位，提高工序能力和产品品质。

锂电池自动冲壳机 692

 0

本实用新型涉及一种锂电池自动冲壳机，包括机架；机架上设置有出料组件、冲壳组件、拉料组件，以及切料组件；冲壳组件包括凹模、凹模安装座、第一复位组件，以及凸模；切料组件包括切刀、切刀安装座、第二复位组件，以及切料台；拉料组件设置有两组；拉料组件包括两个安装架；安装架上设置有两根拉料转轴；安装架还转动连接有第一张紧链轮；机架上还设置有两组驱动组件；驱动组件包括电机、电机安装座，以及压板；电机的电机轴设置有主动链轮以及凸轮；电机安装座还转动连接有第二张紧链轮；驱动组件还包括传动链条；本冲壳机可完成拉料、冲壳、切割等一系列工作，自动化程度高且生产效率好，节省了人力成本。

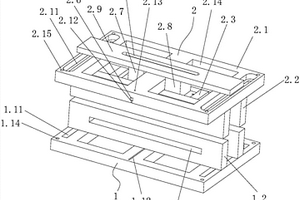

锂电池化成分容设备中信号线的快速接驳装置 879

 0

本实用新型涉及一种锂电池化成分容设备中信号线的快速接驳装置，包括上接驳组件和下接驳组件，上接驳组件包括上PCB底板、上PCB立板、上正极电压信号线、上负极电压信号线、上热敏电阻温度信号线、上绝缘板、上接线端子和上连接器；下接驳组件包括下PCB底板、下PCB立板、下正极电压信号线、下负极电压信号线、下热敏电阻温度信号线、下绝缘板、下接线端子和下连接器，上接驳组件的接驳探针组件与下接驳组件的导电靶点弹性接触并实现电连接。利用探针的弹力及伸缩作用，可以同时使数十根探针同时紧紧地压在导电靶点上，一次插接就可以完成几十根信号线的接驳，提高了效率，实现快速、可靠的接驳，减少工作时间，降低高空作业的危险性。

锂电池组充放电保护板 924

 0

本实用新型公开了一种锂电池组充放电保护板，包括保护壳、散热板和盖板，所述保护壳外侧成型有所述散热板，所述保护壳内侧设置有所述盖板，所述盖板上侧设置有把手槽，所述盖板另一端设置有充电端口。有益效果在于：本实用新型通过设置的散热板，使得保护板在保护电池时的散热效果大大提高，避免热量的积聚，减少电池的危险性。

裸电芯和锂电池电芯 868

 0

本实用新型涉及电芯包胶技术领域，提供了一种裸电芯和锂电池电芯,该裸电芯包括方形的电芯本体和电芯极耳，电芯本体上设有分别与电芯本体的各个面相粘合的包胶结构，电芯本体包括两个表面、两个端面和两个侧面，其中，包胶结构包括至少一对胶带，每条胶带均包括横向部分、端包部分和侧包部分，横向部分沿平行于电芯本体的长度方向的方向延伸，横向部分贴合在电芯本体的表面上；端包部分与横向部分的端部连接，端包部分贴合在电芯本体的端面上；侧包部分与横向部分的一侧连接，侧包部分贴合在电芯本体的侧面上。与现有技术对比，避免电芯在生成、运输、应用过程中出现正负极片错位、隔膜孔收缩、隔膜打皱的问题，提升了裸电芯的安全性能。

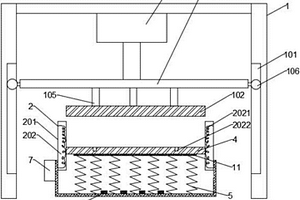

锂电池模组的生产设备 874

 0

本实用新型公开了一种锂电池模组的生产设备，包括上压机构和下注塑机构，下注塑机构包括空腔注塑池和温控机构，空腔注塑池的下方设有下支撑罩，空腔注塑池的底部设有密封滑动底板，密封滑动板与下支撑罩之间设有压簧，在下支撑罩底部的中心位置还设有减震磁片，温控机构包括若干组螺旋加热器和若干个安装在密封滑动底板内部的温度传感器,下支撑罩的侧面上设有中空板，中空板的内部设有AT89C51单片机，温度传感器通过信号处理放大器连接在AT89C51单片机的串口输入端，螺旋加热器通过电磁继电器连接在AT89C51单片机的串口输出端，结构简单，对电池模组塑料板注塑定型的同时，完成卸料操作，控制最佳的注塑温度，从而提高电池模组塑料板的产品质量和生产效率。

锂电池盖帽 1080

 0

本实用新型公开了一种锂电池盖帽，包括顶盖，所述顶盖的四周均匀分布有六个出气口，且六个出气口中均设置有防尘网，所述顶盖的下方设置有垫圈，且垫圈的下方设置有防爆片，所述防爆片与顶盖的中间形成有缓冲腔，且防爆片的底部开设有凹槽，所述防爆片的下方设置有连接片，且连接片的两侧均对称开设有气孔，所述连接片的下方安装有第一极耳，且连接片的下方设置有保护管，本实用新型设置了保护管，利用热胀冷缩的原理，使电池正负极与盖帽断开连接，电池停止供电，用户可以了解到电池发热的情况并及时进行散热，本实用新型设置了防尘网，避免灰尘进入缓冲腔，阻碍防爆片断裂泄压，使得电池内部的压力过大而爆炸。

连续式锂电池烘烤线 1110

 0

一种连续式锂电池烘烤线，包括至少三个首尾连接的箱体，其中第一个为升温箱，第二个为真空烤箱，第三个为冷却箱体，在相邻的两个箱体之间设有用于将两个箱体连通或隔断的传输阀，在升温箱前面设有第一开关门，在冷却箱体的尾端设有第二开关门，还包括蒸汽发生器和热交换器，蒸汽发生器位于箱体的外部，在升温箱体和/或真空烤箱中设置有热交换器，蒸汽发生器通过输入管将产生的蒸汽输送给热交换器，热交换器通过输出管将热交换后的蒸汽输送给蒸汽发生器。本实用新型由于采用了蒸汽发生器和热交换器，蒸汽发生器将产生的蒸汽输送给热交换器，通过热交换器对升温箱体和/或真空烤箱进行加热，缩短电芯在烘烤过程中的升温时间和/或真空烘烤时间。

新型锂电池盒 949

 0

本实用新型公开了一种新型锂电池盒，包括防水翻盖、控制盒、固定座和设置在固定座上的上盖、铝合金嵌条和下盖，铝合金嵌条设有上凹槽和下凹槽，上盖的下端卡入上凹槽内，下盖的上端卡入下凹槽内，下盖的底部设有滑条和卡槽，固定座上面设有防脱出卡扣和滑槽，下盖通过滑条插入滑槽内与固定座连接，防脱出卡扣的柄部与固定座相连，卡头悬空并与卡槽相配合，上盖的顶部设有铝板和防爆孔槽，铝板设有翅片热流道，防爆孔槽设有薄片，薄片设有二条交叉的细缝，且细缝将薄片切割成四块角板，控制盒内部嵌有防水密封件，并固定在主盒体侧面，防水翻盖一侧翻转并扣装在控制盒的上端面。本实用新型不仅防水、防爆、防脱落，且散热性能良好、受力性好。

锂离子蓄电池铝塑膜成型模具 1164

 0

本实用新型公开一种锂离子蓄电池铝塑膜成型模具，包括凹模具和凸模具，凹模具包括凹模板、两块侧板一、两块压条板一和中间挡板一，其中凹模板、两块侧板一、两块压条板一和中间挡板一均可拆装，两块侧板一、两块压条板一其各自的间距均可调；所述凸模具包括凸模板、两块侧板二、两块压条板二、中间挡板二、浅坑冲头、深坑冲头和冲头连接板，其中，凸模板、两块侧板二、两块压条板二、中间挡板二、浅坑冲头、深坑冲头和冲头连接板均可拆装，且两块侧板二、两块压条板二、浅坑冲头和深坑冲头各自的间距均可调。本实用新型具有以下有益效果：结构简单，操作性强，可自由组装成，制作周期短，降低模具制作费，安装便捷，加工精度低、使用范围广。
