广东有色金属加工技术理论与应用

锂电池铝塑复合膜分切设备 808

 0

本实用新型公开了一种锂电池铝塑复合膜分切设备，包括刀片、支架、驱动模块，所述支架中部设置有固定轴，所述固定轴上并排设置有复数个间距可调的固定夹，所述固定夹上部设置有固定孔、固定螺丝和固定缝，所述固定孔上方设置有用于调节松紧的固定缝，所述固定螺丝设置在固定缝的垂直方向，所述固定夹下部设置有刀片槽和锁定螺丝，所述刀片设置在刀片槽内，所述刀片与水平面呈45°角。设置有多个间距可调的固定夹，能够调节铝塑复合膜宽度，同时能调节切割长度，裁剪成符合电池的大小形状；设备刀片的刀尖压紧并刺穿铝塑复合膜表面，切割准确，切割率高；设备结构简单，易于安装维修。

锂离子电池的注液模具 981

 0

一种锂离子电池的注液模具，包括盛装电解液的上套件，所述上套件上设置有盛液槽，所述盛液槽底部设置有注液部，所述注液部与所述盛液槽连通并向下突出于所述上套件底面，所述注液部外径小于待注液电池壳体的内径；放置待注液电池壳体的中套件，所述中套件上设置有与所述上套件的盛液槽位置相对应的电池放置槽，待注液电池壳体设置于所述电池放置槽内；所述上套件设置于所述中套件之上，所述上套件的注液部伸入至待注液电池壳体内。本实用新型将电池壳体放置于中套件内，在上套件上设置位置对应的盛液槽，盛液槽的注液部伸入电池壳体中，使电解液被严格限制在电池壳体内部及上套件盛液槽内壁，避免了电解液对电池钢壳外部的污染，提高了生产效率。

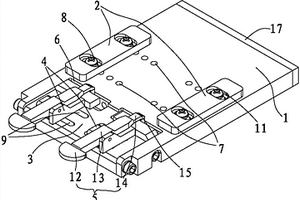

锂离子电池组装激光焊接夹具 1123

 0

本实用新型属于焊接夹具技术领域，尤其涉及一种锂离子电池组装激光焊接夹具，包括底板、夹板、固定板、活动座和压爪，底板的一侧设置有缺口和调节孔，固定板安装于缺口内并与底板固定连接，夹板通过螺钉固定于调节孔，固定板设置有固定槽，活动座通过螺钉固定于固定槽，压爪设置于活动座。本实用新型通过调节孔和固定槽的设置，使得它们配合夹板和压爪的焊接工作，可以实现不同型号电池的保护板和电芯极耳的焊接，有效的达到焊接目的，提高了焊接的效率。

具有高温预警功能的聚合物锂电池组 961

 0

本实用新型公开了一种具有高温预警功能的聚合物锂电池组，包括外壳和若干片叠放在外壳内并电连接在一起的电芯模块，外壳内设有预警控制器，外壳外设有与预警控制器电性连接的预警灯组，预警控制器分别与若干电芯模块电性连接，电芯模块是由支撑架和安装在支撑架内的电池槽构成的，支撑架底面设有包边，包边包覆于所述电池槽四周，包边外表面与支撑架底面的连接处设有温感硅胶条，温感硅胶条内嵌装有多个微型温度传感器，多个微型温度传感器串联后与预警控制器电性连接，预警灯组是由多个由上至下排列的多个LED灯，多个LED灯分别与预警控制器电性连接，且多个LED灯的数量和位置与若干电芯模块一一对应。本实用新型的有益效果是，结构简单，实用性强。

适用于电子烟圆柱型聚合物锂电池 1083

 0

本实用新型公开了一种适用于电子烟圆柱型聚合物锂电池，包括雾化器与筒体，雾化器与筒体对接，雾化器的端部设有烟嘴，筒体的后端设有盖板，筒体内设有电池体，电池体与烟嘴对接；电池体包括电芯，电芯的一端设有负极极耳，负极极耳与电芯为电连接，电芯的另一端设有正极极耳，正极极耳与电芯为电连接，电芯的一端设有负极盖板，负极盖板的内侧设有负极插槽，电芯的另一端设有正极盖板，正极盖板的内侧设有正极插槽，负极极耳的端部插接在负极插槽内，电芯的另一端设有正极极耳，正极极耳的端部插接在正极插槽内；正极盖板、负极盖板分别与电芯为活动连接。本实用新型的电池体可直接放于筒体内，安装使用，使用方便，更换简单。

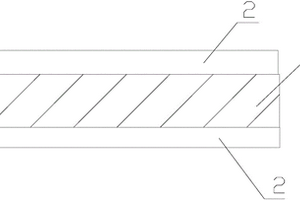

锂离子电池隔膜 1013

 0

本实用新型公开了一种锂离子电池隔膜，包括聚丙烯微孔膜与球形硅树脂涂层，所述聚丙烯微孔膜的上表面和/或下表面涂覆有所述球形硅树脂涂层，所述聚丙烯微孔膜的厚度为9～40μm，所述球形硅树脂涂层的厚度为1～6μm。该电池隔膜的球形硅树脂涂层具有优异的疏水性，并且硅树脂的硬度比氧化铝的硬度小，减少换刀频率。

用于相机的可充电锂电池电量检测电路 707

 0

本实用新型公开了一种用于相机的可充电锂电池电量检测电路，包括保护电路以及与所述保护电路电性连接的电量指示电路，所述包括电路包括芯片N1、过流保护片FA1、场效应管V1、场效应管V2、场效应管V3和场效应管V4；电量指示电路包括三极管T1、三极管T2、三极管T3、运算放大器N2A、运算放大器N2B、运算放大器N2C、运算放大器N2D和贴片三极管N3。那么电流从保护电路流过进入电量指示电路中为平稳的电流，使得整个检测电路性能稳定，能对电池电量进行很精确的测量，而且还能对待机状态下的电池电量进行检测，应用范围广、成本低。

锂离子电池化成工艺用设备及其夹具 1004

 0

本实用新型公开了一种锂离子电池化成工艺用设备及其夹具。所述夹具包括放置电池(200)的底板、位置可上下移动的压板(13)、充电极正极(14)以及充电极负极(15)，其特征在于，所述充电极正极(14)的中间设有真空嘴，所述电池(200)的注液孔(21)通过所述真空嘴连接真空源。本实用新型具有以下优点：通过充电极正极(14)中间的真空嘴将电池(200)的注液孔(21)与真空设备连接，防止充电过程中电解液从所述注液孔(21)溅出。

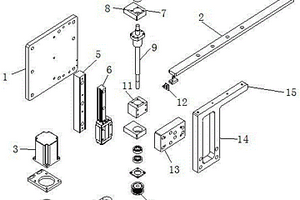

半自动锂电芯卷绕机的自动送片装置的升降机构 1138

 0

本实用新型公开了一种半自动锂电芯卷绕机的自动送片装置的升降机构，包括底板，所述底板的左侧壁下端螺接有马达，所述底板的侧壁中部螺接有垫板，所述垫板的外侧卡接有导轨，所述底板的右侧壁上端和下端分别螺接有连接块A，所述通孔通过内置轴承套接有丝杆，所述支撑块的外侧螺接有口形支架，所述口形支架的上端螺接有横梁。该升降机构采用马达连接丝杆的结构，通过马达的旋转带动丝杆转动，进而控制升降机构的升降，易于控制，升降高度精准，避免出现工作故障，提高生产效率，采用导轨和口形支架的结构，使料盒的升降结构更加稳定，避免出现料盒倾斜的情况发生，保障工厂的生产工作正常进行。

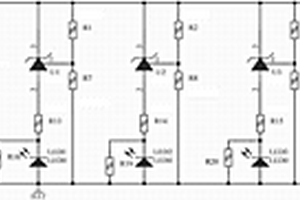

锂电池电量显示电路 909

 0

本实用新型提供一种锂电池电量显示电路，包括：触发模块，其包括控制开关以及具有三个端口的功率开关，所述控制开关的一端连接至供电电压源，控制开关的另一端与功率开关的B端相连接，所述功率开关的E端接地；电量显示模块，其包括两组以上的电压检测单元，每组电压检测单元分别包括LED灯、可控精密稳压源、第一电阻和第二电阻，在每组电压检测单元中，第一电阻与第二电阻串联组成分压元件且第一电阻处于第二电阻的上游，LED灯的负极与可控精密稳压源的阳极连接组成显示元件；其中，每组电压检测单元中的LED灯的正极与待显示电量的电池连接，每组电压检测单元中的可控精密稳压源的阴极与所述功率开关的C端连接。本实用新型电路简单、功耗低。

锂离子动力电池极耳裁切装置 986

 0

一种锂离子动力电池极耳裁切装置，其包括：底板、电池放置板、下刀模、上刀模、连接块、极耳压片、下压块、导柱、顶板及气缸，所述的底板为长方形，底板上装有导柱、下刀模、连接块及电池放置板，所述的电池放置板安装在底板上，形状为长方形，电池放置板的长方向与底板长方向一致，所述的下刀模的前侧面与电池放置板头部的前侧面重合，所述的上刀模安装在下压块上，上刀模的前侧面与下刀模后侧面相重合，所述的连接块前端与下刀模相连，连接块侧面与上刀模相连，所述的极耳压片装于上刀模上，所述的下压块上开有四个圆形通孔，下压块穿在导柱中，所述的导柱有四根直立一端安装在底板头部，所述的顶板表面中间开有圆形通孔，顶板底面与导柱的另一端相连，所述的气缸安装在顶板上，气缸的缸轴穿过顶板上的圆形通孔与下压板相连。

铝壳锂离子电池注液孔封堵胶塞 820

 0

本实用新型公开了一种铝壳锂离子电池注液孔封堵胶塞，用于封堵盖板上的注液孔，包括手柄和安装在手柄下端的塞杆，所述手柄的直径大于塞杆的直径，所述塞杆下部设置有外螺纹，所述外螺纹的小径、塞杆的直径和注液孔的内径均一致，所述外螺纹的螺距大于盖板的厚度。本胶塞包括手柄和塞杆，塞杆可以有效防止电池外部水分和杂质的浸入，手柄为人手抓取所用，方便作业人员抓取胶塞和插拔胶塞操作，而且塞杆头有螺纹，可以避免因电池产气内压过大而造成胶塞松动或冲开，另外，该胶塞操作简便，不需要擦洗残胶，可重复使用。

防水锂离子电池 798

 0

一种防水锂离子电池，所述电池主体、包裹在电池主体外的防水外壳和外接单元，所述电池主体与PCM保护电路板连接，所述外接单元表面设有PP胶层，所述防水外壳的内表面设有CPP胶层，所述防水外壳的一端设有引出口，所述外接单元的一端通过引出口伸入防水外壳内且与PCM保护电路板连接；所述防水外壳的引出口处通过热封密封。利用PP胶层与CPP胶层加热后的融合性，使防水外壳能够密封，进而使设于防水外壳内的电池主体和PCM保护电路板具有防水功能。

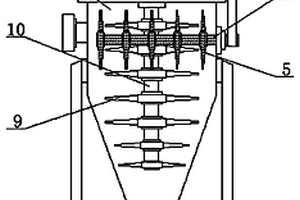

锂离子电池负极材料搅拌齿改进装置 1153

 0

本实用新型公开了锂离子电池负极材料搅拌齿改进装置，包括搅拌料仓，所述搅拌料仓的底部设置有下料口，所述下料口的内部设置有料仓阀门，且下料口的底部设置有出料管道，所述搅拌料仓的内部设置有纵向搅拌轴和横向搅拌轴，所述纵向搅拌轴安装在横向搅拌轴的后方，且纵向搅拌轴上设置有纵向搅拌齿，所述横向搅拌轴上设置有横向搅拌齿，所述搅拌料仓的外部上方设置有电机与轴连接箱，所述电机与轴连接箱的上方设置有纵向轴驱动电机，本实用新型采用了横向搅拌齿和纵向搅拌齿，针对卧式搅拌机及立式搅拌机搅拌不均匀的情况进行改进，在立式搅拌的基础上通过加横向搅拌，使物料充分混合，以达到混合均匀的目的。

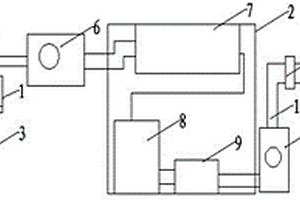

基于太阳能的溴化锂空调制冷装置 672

 0

本实用新型公开了一种基于太阳能的溴化锂空调制冷装置，包括太阳能采集装置和制冷机构，太阳能采集装置包括真空管集热器和太阳能电池板，真空管集热器的输出端连接有室外放热换热器，室外放热换热器连接到制冷机构的热水箱，热水箱的输出端连接有溴冷机，溴冷机的出水口连接有冷水箱，冷水箱的进口端还安装有供冷换热器，供冷换热器的另一端连接有冷却水塔；冷水箱的出口端安装有冷水管路，冷水管路上安装有流通阀；太阳能电池板的输出端连接有光伏逆变器，光伏逆变器的输出端连接有充电蓄电池，溴冷机中还安装有压力传感器；本实用新型充分利用太阳能实现夏季供电冬季供暖，通过检测雪种压力判断是否进行升降霜，节能环保且制冷效果好。

用于锂电池圆柱钨钢卷绕针 686

 0

本实用新型公开了一种用于锂电池圆柱钨钢卷绕针，包括两个相同的针身a和针身b，其特征在于：所述针身a一面为半圆形，一面为平面，针身a一端上设置有针柄，定位孔a和定位孔b均匀分布在所述针柄上，针身a的另一端设有一凹槽，整个针身a的表面设有一替换层，所述替换层表面镀有一层耐磨、耐腐蚀、摩擦系数极低的纳米涂层，替换层是可以拆卸的，当替换层表面的纳米涂层磨损完，就可以更换一个替换层，针身a和针身b为平面的一面通过定位孔a和定位孔b相配合与卷绕机架固定，针身a和针身b的另一端再由一固定圈箍住但留有空隙。本实用新型结构简单，设计合理，耐磨，节省了原材料，降低了制造成本。

锂电池极耳裁切收废料装置 785

 0

本实用新型涉及一种锂电池极耳裁切收废料装置，包括机架和运输装置；机架上固定有与运输装置紧挨的裁切台和位于裁切台上方的裁切机构；裁切机构包括气缸和固定设置于气缸活动端的切刀；裁切台上设置有与切刀对应的裁切槽；机架上设置有位于裁切台下方的废料收集筒；废料收集筒上部与裁切槽底部通过废料收集管连通；废料收集筒下端设置有抽气扇；废料收集筒内设置有隔离网层；气缸活动端固定有横杆；机架上设置有控制抽气扇运行的触压开关；气缸驱动切刀对极耳裁切，同时横杆挤压触压开关闭合，抽气扇运行吸废料，废料经由废料收集管落入废料收集筒，隔离网层对废料进行阻隔避免其落入抽气扇内，收废料速度快且占用生产空间小。

锂电池自动撕膜机的废膜收集装置 1095

 0

本实用新型公开了一种锂电池自动撕膜机的废膜收集装置，包括撕废膜机构和收废膜机构，撕废膜机构固定在撕膜机上且处于撕膜机的压膜胶辊的左侧，包含一夹爪和撕废膜控制单元，收废膜机构固定在撕膜机上且处于所述撕废膜机构的下方，包括收废膜针、挡板以及收废膜控制单元，撕废膜机构控制废膜左右移动使废膜与撕膜机分离，撕废膜机构控制废膜废膜上下旋转使废膜进入收废膜机构，收废膜机构控制废膜上下移动从撕废膜机构上脱离，收废膜机构控制收废膜针前后移动使废膜从收废膜针上脱离。通过在现有自动撕膜机上设置废膜收集装置，解决了废膜到处粘连的问题，使得废膜收集更加可靠。

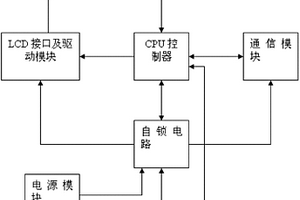

锂离子电池后备电源信息监控装置 790

 0

一种锂离子电池后备电源信息监控装置，包括电池管理系统、CPU控制器、LCD接口及驱动模块、LCD显示器、通信模块、自锁电路、电源模块和点动开关；所述CPU控制器通过通信模块采集电池管理系统内电池组的信息；所述CPU控制器通过LCD接口及驱动模块将电池组的信息显示在LCD显示器上；所述点动开关与所述自锁电路联动，并且触发CPU控制器；所述电源模块通过所述自锁电路给所述CPU控制器、LCD接口及驱动模块和通信模块供电；所述CPU控制器控制自锁电路通断。本实用新型通过自锁电路自动切断系统的供电，使系统在非工作状态下自动进入休眠状态，使系统的功耗变为0，不增加电池组的功耗；通过单键操作，使用简单方便。

超薄聚合物锂离子电池 829

 0

本实用新型公开了一种超薄聚合物锂离子电池,包括由改性聚丙烯膜、正极极板、改性聚丙烯膜、负极极板和改性聚丙烯膜依次层叠形成的电池芯。所述正极极板集流体的铝箔延伸形成正极耳、所述负极极板集流体的铝箔延伸形成负极耳,所述的电池芯外围热力贴合一层铝塑复合膜。本实用新型的正、负极的极耳采用由集流体采用铝箔的延伸直接形成的结构,使得电池芯的厚度大为降低。同时也降低了人工、材料投入、提高了产品合格率。

软包装锂离子电池切边及边电压测试装置 1064

 0

本实用新型提供了一种软包装锂离子电池切边及边电压测试装置，它包括上切刀、下切刀、放置平台、垂直位移机构、电池挡块、电池极耳上采样片、电池极耳下采样片、固定块、连接线及检测表。实用新型的有益效果在于提供了一种可同时进行切边工序及边电压测试工序的装置，在切边同时对电池的正极与铝塑复合膜的铝层之间的电压进行测量，装置操作简单，且测试可靠性高，可快速判定电池热封的绝缘性进而提高生产效率。

锂离子电池组的漏液阻燃结构 1089

 0

本实用新型公开了一种锂离子电池组的漏液阻燃结构，其包括若干单体电池，焊在单体电池正极的螺帽，位于电池正极与螺帽之间的正极泄压阀门，焊在单体电池负极的螺丝，固定电池组用的PCB板，用于吸收泄漏电解液的海绵，所述海绵安装后紧贴着电池的正极泄压阀门，所述海绵板开有螺帽安装孔及通风孔。与现有技术相比，当电池组中某个单体电池因内部短路造成温度急骤上升，使电池内部压力快速增高并超过安全值时，电池正极的泄压阀门打开，电解液从正极泄压阀门泄漏出来，当电解液流出时，安装于正极泄压阀门前面的海绵会把泄漏的电解液全部吸附到海绵内，避免电解液因泄漏在电池箱内而引发的安全隐患。

车载溴化锂吸收式制冷设备 963

 0

本实用新型涉及一种车载溴化锂吸收式制冷设备,包括冷凝器、蒸发器、发生器、吸收器、溶液热交换器以及发生器加热循环回路、制冷循环回路、冷却水回路和冷媒水回路。通过将制冷设备中构成制冷循环回路的冷凝器、蒸发器、吸收器、发生器、溶液热交换器和换热器分别独立安装在车体上,在通过连接管相互连接形成一个密闭的回路,从而可以有效利用车内外的有限空间,解决了现有技术中利用发动机余热驱动的制冷设备因体积过大而无法应用至车辆上的问题。直接将换热器与发动机的冷却系统连接,利用发动机冷却系统中排气总管和消声器之间,使得制冷循环回路从尾气换得热量,进一步提高了能源的使用率,达到节省能源的目的。

锂离子电池极耳与导线连接结构 1142

 0

一种锂离子电池极耳与导线连接结构，焊接前，将引线外露线芯放置在电池镍极耳焊接位置上，以电池镍极耳焊接位置180°对折极耳后，将引线线芯包裹在极耳的第一镍片段和第二镍片段中间，用带上下点焊焊头的直流点焊设备，焊头对准焊接位置后启动设备焊接；最后用耐高温、耐刺穿、绝缘胶带包裹焊接位置。焊接过程中可通过调节设备焊接参数来控制焊接时间和能量，实现焊接时间和能量可控的效果，从而提高电池产品品质，减少焊接过程中长时间高温对电池性能与寿命的影响；并且能够增强导线与极耳之间的抗拉能力。

锂电池用极组结构 938

 0

本实用新型涉及一种锂电池用极组结构,其包括卷芯、正极极耳、正极片尾端、负极耳端及负极片尾端,所述的正极极耳、正极片尾端、负极耳端及负极片尾端都设于所述的卷芯的同一侧。在本实用新型中,由于正极极耳与正负极片在卷芯的同一侧且位置无重叠,因此,正极极耳端的卷芯厚度与负极耳端的卷芯的厚度一致,这种结构,使整个卷芯厚度比较均衡。

新型连接结构的锂离子电池 1229

 0

本实用新型公开了一种新型连接结构的锂离子电池，包括壳体、正极耳、负极耳和位于壳体内的正、负极片；所述正、负极片之间设有将两极片可靠绝缘的隔膜；所述正极耳和负极耳的内端的纵截面形状为“干”字形或“土”字形。正极耳和负极耳的内端结构类似于散热片，与电池正极片和负极片连接，大大增强了电池的安全性，从而提高了电池的质量和延长了电池的寿命。

电动自行车锂电池组安装结构 1119

 0

本实用新型公开了一种电动自行车锂电池组安装结构，包括电池组和主梁管，所述电池组的外层为铝制金属片，所述铝制金属片分上下两半夹紧电池组，所述铝制金属片中间各有一条定位槽；所述电池组与铝制金属片之间是绝缘减震材料层，所述绝缘材料层上设置排热孔，所述电池组与主梁管固定联接。本实用新型的有益效果为：由于所述电池组与铝制金属片之间是绝缘减震材料层，所述绝缘材料层上设置排热孔，所述电池组与主梁管固定联接，所以，本实用新型的绝缘减震材料直接装配在电池上，使主梁管内空间简洁，容易装卸；所述绝缘减震材料层处设置有排热孔使电池组散热性更好；所述电池组外接接口采用普通标准，方便充电和连接电动自行车控制器。

锂二次电池组充放电装置 774

 0

一种锂二次电池组充放电装置,其包括一组充电器和充电器管理系统组成。在结构上采用模块式设计,使每节电池对应各自独立的充电器和独立的充放电保护电路,充电器管理系统由微处理器MCU、八路选择开关及保护电路构成,在电池放电时,充电器管理系统对个体电池之间容量差异值进行搜索和比较,当该值达到某一设定值时,充电器管理系统将会控制充电器以较小电流对电池充电,从而使个体电池的容量差有效的控制在一定范围之内。同时,充电器管理系统检测到电池短路,或电池电压在充电时超过额定电压或温度异常时,切断充电器的输出,从而起到安全保护作用。

卷绕型锂电池电芯的卷芯 1091

 0

一种卷绕型锂电池电芯的卷芯，包括T型安装架 及其上呈凵型或呈型的卷芯。卷绕电池时，卷芯的立柱上逐 层卷绕有隔膜，内层隔膜呈S型缠绕并包裹住卷芯后再直接卷 绕，电芯的极耳以卷芯立柱的边沿或立柱间的开口为标尺定 位，正负极耳分别位于卷芯的两侧且正负极耳及其正负极间被 一层隔膜相互隔离。本实用新型的正负极耳以卷芯立柱边沿或 立柱间的开口处定位，其定位准确，可生产出极耳中心距一致 的电芯产品。卷芯设计简单、紧凑，隔膜导入和卷芯取出十分 方便，可不借助其他工具，操作简便，工作效率高。

用于软包装锂离子电池的极耳 1019

 0

本实用新型公开了一种用于软包装锂离子电池的极耳,包括伸出端(5)和焊接端(1),设于伸出端(5)和焊接端(1)之间的极耳胶(2)。所述焊接端(1)至少由两条平行间隔设置的焊接条(6)构成。本实用新型的焊接端设计成平行多条式结构,每一焊接条相对独立。焊接作业时,分散了焊接所需强度及焊点相互间的干扰,即使当中某一焊接点出现虚焊、脱焊等不良,也不会导致电池出现致命缺陷。从而有效地保证了极耳焊接及电池的可靠性。本实用新型尤其适用于宽度在5MM以上的极耳。
