会说话的SBMS锂离子电池组检测装置 994

 0

本实用新型涉及检测技术领域，尤其是指一种会说话的SBMS锂离子电池组检测装置，包括中央处理器MCU、检测模块、蓝牙模块、模拟前端AFE、扬声器、移动通信模块以及用于为移动通信模块进行供电的供电模块；所述移动通信模块内设置有TTS语音转换模块。本实用新型通过蓝牙模块可以实现与智能终端通信控制，方便使用和操作，中央处理器MCU实现数据整合、分析，通过中央处理器MCU发送文字至所述移动通信模块内的TTS语音转换模块，当电池组的参数高于中央处理器MCU预设的设定值时，由TTS语音转换模块控制扬声器发声，便于让用户及时了解情况，提高使用安全性。

多口锂电池充电器 1108

 0

本实用新型公开了一种多口锂电池充电器，包括壳体以及电路板，所述电路板上集成有输入插座以及若干个输出插座且该输入插座、输出插座均突出于电路板的侧面，所述壳体上开设有供输入插座、输出插座穿出的开口。该设计相比于现有技术在结构上能实现尺寸小型化，重量轻型化及多个充电口且具有便携性，具有很高的实用性，通过巧妙得将输入插座和输出插座集成在电路板上，同时将输入插座和输出插座穿出壳体的方式，能够对电路板进行固定，节省了对电路板的固定结构，不需要打螺丝，进而减少了生产成本。

锂电池浆料混合机 803

 0

本实用新型公开了一种锂电池浆料混合机，包括机体，机体内设有一个混合腔，混合腔内插入搅拌杆，搅拌杆上设有搅拌组件，搅拌组件包括包裹在搅拌杆上的搅拌套和设置在搅拌套上的搅拌叶，搅拌叶内均设有一个储气腔，相邻两片搅拌叶之间连接一层弹性层，弹性层内设有加热腔，加热腔内设有导热片，弹性层上设有多个透气微孔。本实用新型便于操作，用于浆料搅拌的设备上难以附着残留的浆料，减少了后续的清洗工作。

用于锂电池卷绕设备的极片除尘装置 854

 0

本实用新型公开了一种用于锂电池卷绕设备的极片除尘装置，吸尘风机，所述吸尘风机设置有抽风口；主管道，包括起始端和末端，所述起始端与所述抽风口连通，所述末端设置有堵头；以及若干形成并联的分支管道，所有所述分支管道的第一端均与所述主管道连通，所述分支管道的第二端均形成吸风口，不同分支管道的吸风口分别对应通向至极耳焊接工位、卷料放卷工位以及极片裁切工位。通过将分支管道延伸至设备内的极耳焊接工位、卷料放卷工位以及极片裁切工位，同时在工位处形成吸风口，实现了对设备内关键工位的吸尘处理。吸风口对准关键工位，有效确保了风量充足且吸尘精准，进而达到高清洁度的除尘要求。

圆柱形锂电池的垫片 973

 0

一种圆柱形锂电池的垫片，包括本体，本体包括主体部及支部；主体部开设有多个滑动孔，多个滑动孔成对设置于支部两侧；主体部还开设有第一极耳孔、第二极耳孔、第三极耳孔及第四极耳孔；第一极耳孔与靠近第一极耳孔的一对滑动孔沿主体部分布的半径相同，并连通于所述靠近第一极耳孔的一对滑动孔之间；第二极耳孔与靠近第二极耳孔的一对滑动孔沿主体部分布的半径相同，并连通于靠近第二极耳孔的一对滑动孔之间；第三极耳孔与靠近第三极耳孔的一对滑动孔沿主体部分布的半径相同，并连通于靠近第三极耳的一对滑动孔之间；第四极耳孔与靠近第四极耳孔的一对滑动孔沿主体部分布的半径相同，并连通于靠近第四极耳孔的一对滑动孔之间。

便于安装的锂离子电池 839

 0

本实用新型公开了一种便于安装的锂离子电池，包括电池本体，所述电池本体的一侧设置有正极插接柱和负极插接柱，且所述正极插接柱和所述负极插接柱内均设置有连接孔，所述连接孔的上下两侧对称设置有一组导向槽；所述连接孔内安装有弹性卡接组件，所述弹性卡接组件尾部通过固定隔板安装在所述电池本体内部；所述弹性卡接组件包括电极棒和弹性电极片，所述电极棒插接在所述固定隔板上，所述电极棒的尾部设置有连接柱。有益效果在于：通过所述弹性电极片，实现电池与负载的快速连接，并避免连接后负载或电池在受到外力时脱开导致的断电；通过推动所述拨柄，使所述弹性电极片自动收入所述连接孔内，方便将电池从负载上拆卸下来。

软包装锂离子动力电池的真空注液装置 746

 0

本实用新型公开了一种软包装锂离子动力电池的真空注液装置，包括箱体、注液机构、防滴落机构、输送定位机构、真空机构和除湿机构；防滴落机构包括伸缩器和阻挡片，伸缩器与直线运动电机位于同一侧壁上，伸缩器的提拉齿条与移动杆一端固定连接，伸缩器的伸缩齿条与阻挡片固定连接，阻挡片位于所述注液针下方；输送定位机构包括输送带、格挡板、夹持具、传感器和感应器，输送带位于箱体内底部，输送带上设有至少两个格挡板，相邻的格挡板空隙之中放置夹持具，格挡板顶部设有传感器，感应器通过支架固定在箱体内侧壁上，所述感应器位于所述储液筒一侧的输送带的上方；该实用新型精确定位注射，有效预防电解液滴落破坏电池和机器，提高产品质量。

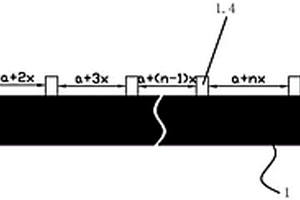

带辅极耳极片及带辅极耳极片的锂离子电池 768

 0

本实用新型公开了带辅极耳极片及带辅极耳极片的锂离子电池，包括卷绕式的电芯，所述电芯包括正极片、第一隔膜、负极片和第二隔膜，正极片和负极片均是带辅极耳极片，带辅极耳极片包括涂层部和尾端焊接区的无涂层部，无涂层部沿极片长度方向设有极耳，涂层部的一侧分布着若干个辅极耳，极片卷绕后，所述辅极耳重叠在一起，正极片、第一隔膜、负极片和第二隔膜整齐叠放后卷绕成电芯，辅极耳重叠焊接后形成正辅极耳和负辅极耳，正辅极耳和负辅极耳上包覆有高温胶纸或铁氟龙，正辅极耳和负辅极耳弯折后平行电芯上平面；有益效果是：通过辅极耳连接各段极片，实现电池的大电流充放电，保证卷绕后的极耳收尾位置的稳定性，结构简单、安全性能高。

电芯结构及扣式二次锂离子电池 983

 0

本实用新型公开了一种电芯结构及扣式二次锂离子电池，所述电芯结构包括交错叠合的至少一个第一极片以及至少两个复合极片；所述复合极片包括热合形成一体的第二极片和隔膜；其中，所述隔膜热合包覆在所述第二极片的外侧。本实用新型的电芯结构，通过将隔膜和一种极片热合成一体的复合极片，再与另一种极片叠合形成电芯结构，方便组装，提高电池的壳体空间利用率，还提供电池的体积容量密度，使得电池具有大电流放电性能优异，循环寿命长，本实用新型的电芯结构制作工艺简单，生产难度低，适合大规模工业化生产。

锂电池的热压化成充电设备 1109

 0

本实用新型公开了一种锂电池的热压化成充电设备，包括热压块机构、充电化成机构、驱动机构、压力检测机构和联动机构，所述热压块机构包括由若干热压块竖直组成的热压块组，所述热压块机构设置于所述压力检测机构与驱动机构之间，所述充电化成机构分别设置于每个所述热压块上，所述热压块组中的热压块由所述联动机构联动连接。将热压和充电化成整合在同一个设备上，使电池内的电解液与内部材料能够很好的结合，设置压力检测机构随时检测电池热压的压力，让操作员能随时调整压力，保证电池热压压力的一致。用电池竖压式代替原来的电池平压式，保证每个电池的受力误差达到最小。电池竖压式，可以方便设置多个热压块，有利于提高产量。

锂电池封装结构 891

 0

本实用新型涉及一种锂电池封装结构，包括外壳（1）和壳盖（2），所述外壳（1）的底部以及壳盖（2）的中部均设有供电池极片穿过的极片槽（3），所述壳盖（2）在与外壳（1）相接触的面设有插槽（6），所述外壳（1）的壳口插入插槽（6）内，所述外壳（1）的壳口处分布有螺丝孔（4），壳盖（2）通过螺丝（5）和螺丝孔（4）的配合紧固于外壳（1）上，所述壳盖（2）上用于螺丝穿过的螺孔（7）处下凹，下凹的厚度与螺丝的端面相同。本实用新型结构简单，加工工艺不复杂，生产成本较低，而且通过螺丝将外壳和壳盖相互紧固，可以保证封装在外壳内的电池电芯与外壳之间的相对位置稳固不变，避免了因为电芯松动出现的接触不良现象。

锂离子电池极耳整形装置 1068

 0

一种锂离子电池极耳整形装置，包括极耳平压机，所述极耳平压机包括上压板、下压板和驱动所述上压板上下移动的电机，所述上压板与下压板之间形成压槽；所述下压板上于所述压槽前方设有定位机构，所述定位机构包括安装板、置物平台和挡板，所述安装板固定在所述下压板上，所述挡板和置物平台设于所述安装板的顶部，所述置物平台与所述挡板和安装板呈垂直设置，所述置物平台上设有光感应开关，所述光感应开关与所述电机连接。定位机构固定好后可保证整形的一致性，不会出现因位置偏移而造成的极耳胶损伤，极耳金属条断裂，漏液、无电压输出等重大不良现象。

锂离子电池气密性测试用装置 750

 0

本实用新型公开了一种锂离子电池气密性测试用装置，其特征在于，主要由基座（1），固定在基座（1）上且具有电池进口（2）的测试仓（3），固定在基座（1）上的液压泵（4），以及与液压泵（4）的推杆固定相连并与电池进口（2）相匹配的仓盖（5）组成；在测试仓（3）的外壁上固定有充气泵（6），且该充气泵（6）通过管道与测试仓（3）的内部相连通；同时，在测试仓（3）的电池进口（2）的端面上及仓盖（5）的端面上均设有自粘性密封圈（7）。本实用新型在仓盖和测试仓的接触端面上设有自粘性密封圈，因此当仓盖和测试仓压紧时，该自粘性密封圈便能很好的粘合在一起，确保测试仓内不会有任何气压泄露，从而确保测试数据的准确性。

锂离子电池电芯保护装置 974

 0

本实用新型公开了一种锂离子电池电芯保护装置，其包括壳体、负极柱、正极柱、报警灯、压力传感器和控制器；所述壳体采用不锈钢材料制作而成，壳体左侧面和右侧面上都设有凹槽，壳体正面上设有鱼鳞状凸起，壳体正面上设有窗口且窗口位于凸起正下方，负极柱固定安装在壳体的顶面上，正极柱固定安装在壳体的顶面上，压力传感器安装在壳体内，报警灯安装在壳体的安装孔里，控制器安装在壳体内且控制器靠近壳体底部，壳体内壁上设有加强筋。

具有防爆安全结构的锂离子电池 1163

 0

本实用新型公开了一种具有防爆功能的锂离子电池结构，包括：铝壳、盖板、正极片、正极集流体、负极片、负极集流体、隔膜、电解液、防爆安全结构等。正、负极极片采用卷绕方式，电解液使用高温防过充电解液，卷芯卷绕完成后放入防爆安全结构中；防爆安全结构基础材质为聚乙烯、聚丙烯、聚四氟乙烯等高性能塑料中的一种或多种材料的混合物，防爆安全结构上规则的设置有若干小孔，该防爆结构能够有效防止电芯因热失控造成的安全隐患，提高了电池的安全性能。

锂离子电池软包制片机的极耳定位输送装置 872

 0

本实用新型涉及一种锂离子电池软包制片机的极耳定位输送装置，对比于现有技术，增加了极耳纠偏输送机构，极耳纠偏输送机构包括输送电机、丝杆、丝杆螺母、连接座、滑块、升降气缸、安装板、气动手指和纠偏光纤传感器，输送电机输出轴连接丝杆，丝杆螺纹连接丝杆螺母，丝杆螺母固定安装于连接座下方，连接座上方安装升降气缸，连接座下方滑动连接滑块，升降气缸活塞杆向上伸出连接安装板，安装板侧方安装气动手指，纠偏光纤传感器精确检测极片位置，输送电机、升降气缸相应驱动气动手指精确夹取极耳精确移动到极片边缘位置，保证了焊接时极耳位于极片边缘位置的精确性，从而提升了产品的质量，减少不良率，满足生产需要。

热缩型套管式圆柱形锂离子电芯隔圈 1073

 0

本实用新型公开了一种热缩型套管式圆柱形锂离子电芯隔圈,包含极耳孔（1）、渗液孔（2）、绝缘片（3）、热缩管（4），在传统绝缘片的基础上增加了热缩管，固定了绝缘片，保护电芯端面及周围，为电芯的自动化装配提供了便利，降低了电芯装配设备的复杂度，提高了电芯的装配效率，降低了电芯的装配效率，降低了电芯的制造成本。

聚合物锂离子电池极耳折弯整形设备 733

 0

本实用新型公开了一种聚合物锂离子电池极耳折弯整形设备，包括气缸、电芯垫块、调节档片、上模、底模、导槽和气缸主轴连接块，所述的气缸与进气管道连接，通过调控气压输入，使气缸主轴活塞式运动，实现极耳折弯成形用的上模和底模反复开合功能，只要将电芯极耳推入上模和底模间，上模和底模闭合一次，即完成单电芯极耳折弯作业。本实用新型不仅外表美观，操作简单，且极耳弯折位置、弯折角度一致，使用本实用新型设备折弯极耳后，非熟练执锡员从事极耳加线焊接作业，仍不会烫伤极耳胶，可彻底杜绝因烫伤极耳胶导致的电池胀气、漏液，避免因电池胀气、漏液需要重新进行电池老化搁置延误交期，确保电池的安全、可靠。

用于锂离子电池的纳米纤维制造装置 726

 0

一种用于锂离子电池的纳米纤维制造装置，包括容液池、旋转轴、线电极、线、膜和收集装置，旋转轴可转动地安装于容液池上，旋转轴上安装有线电极和线，旋转轴上方安装有收集装置，收集装置下方固定有膜。其优点是结构简单，可制造不同直径分布的纳米纤维。

锂电池电芯真空烘烤装置 901

 0

锂电池电芯真空烘烤装置，包括底板，所述底板上设置有立柱；设置于所述立柱顶端的顶板；位于所述底板和所述顶板之间的密封真空箱体，所述密封真空箱体可在所述底板和所述顶板之间移动，并可与所述底板密封配合；设置于所述底板上的电芯夹具，所述电芯夹具包括夹具架体、多个间隔设置与所述夹具架体上的铝压板、设置于所述铝压板上的硅胶发热板以及带动所述铝压板移动的丝杆，电芯放置于铝压板上。本实用新型采用可以加热的电芯夹具，电芯夹具位于密封真空箱体与底板形成的密闭真空环境内，采用夹具对电芯进行加热，加热烘烤的同时还给电池加压，从而保证烘烤质量，缩短烘干时间，节约能源，避免电池叠放造成外观不良。

软包装锂离子电池化成夹具 865

 0

本实用新型公开了一种软包装锂离子电池化成夹具，包括底座，所述底座上设有两组相互平行的夹具组，所述夹具组包括上夹条和下夹条，所述下夹条固定在所述底座上，其特征在于：两条所述下夹条的一端均连接有一导线，所述上夹条与下夹条以一边为轴可旋转连接，所述底座上还设置有联动夹紧装置，所述联动夹紧装置分别放置在两组所述夹具组的外侧边，所述上夹条上设置有与所述联动夹紧装置的压紧端相对应的夹持凹槽。本实用新型设置上夹条和下夹条通过一边为轴可旋转连接，在化成时，通过联动夹紧装置压紧固定上夹条和下夹条，改变了原来的通过螺丝连接紧固上下两夹条的方式，操作简单，大大提高工作效率。

投线仪锂电池充电管理电路 1143

 0

本实用新型涉及电池充电控制技术领域，尤其是一种投线仪锂电池充电管理电路。它包括SUN4006充电管理芯片、第一MOS管与第二MOS管，SUN4006芯片的1脚通过第五电阻、第二发光二极管、第一电容接地，SUN4006芯片的7脚通过第四电阻、第一发光二极管连接第一电容的正极，SUN4006芯片的5脚、2脚、6脚分别通过第一电阻、第二电阻、第三电阻连接于第一电容的正极，SUN4006芯片的4脚通过第六电阻后分两支路，一支路通过第三二极管连接SUN4006芯片的9脚，另一支路通过第二电容接地。第一MOS管、第二MOS管和第七电阻组成防电池反接电路，本实用新型使用电源适配器替代标准充电器，并且使用SUN4006充电管理芯片，把充电管理功能设计在投线仪控制电路中，具有高性能，电路简单，稳定性好等优点。

锂离子电池防漏液铝盖板 779

 0

一种锂离子电池防漏液铝盖板，以解决现有技术存在注液孔漏夜等不良现象，电池内部与外界水分反应，形成鼓壳，报废电芯的问题。包括盖板本体，盖板本体一侧设有注液圆柱形孔，其特征在于：所述的盖板本体厚度为1.0mm,在注液圆柱形孔位置的上凸台为0.4mm，下凸台为0.6mm。采用本实用新型铝壳套件可有效地改善电芯最终封口工序品质，大大地降低了钢珠下陷、盖板打塌导致的注液孔漏液不良比例，优化钢珠封口的工艺窗口。

锂电池组的减震器 837

 0

本实用新型提供一种锂电池组的减震器,减震器的一面凸设有可限定电池位置的外围套唇,减震器上开设有散热的开孔。本实用新型结构简单,易于实施,使用方便;具有良好的结构稳定性,坚固耐用,散热效果好,阻燃,绝缘。

锂电池充电器 1197

 0

一种锂电池充电器,其特征在于由过电流保护电路1,开关电路2,充电控制电路3,脉冲信号发生电路4组成。该充电器具有结构简单,性能优越,能够克服电池的“记忆效应”及短路保护,过流保护,过热保护及充电显示功能,且便于制作,易于维修保护。

锂离子电芯万能手机电池 1169

 0

一种锂离子电芯万能手机电池,包括电池电芯、保护板和辅助材料,其特征在于,所述电池电芯上方设有正负极,所述电池电芯正负极与保护板正负极连接,所述保护板一端设有正负极和另一端设有三个金属点,所述保护板正负极与金属点通过导线连接,所述辅助材料为可粘性材料。本实用新型通用性强、结构简单、操作方便且成本低廉。

方形软包装锂离子电池 806

 0

本实用新型属于电池技术领域,一种方形软包装锂离子电池它包括作为核心部份的方形电芯本体和引出电量的极耳,在极耳与电芯本体之间有极耳封边,电芯本体两边有侧封边,所述的极耳封边折向并贴合本体。在相同长度空间下,降低了电芯长度,电芯主体空间可以加大,电芯有效体积比能量得以提升。从而使得同等能量的电池,其体积减小。

锂离子电池用铝塑包装膜 1141

 0

本实用新型公开了一种锂离子电池用铝塑包装膜，该铝塑包装膜为层状结构，它由上到下依次为保护层、粘合剂层、涂料层、铝箔层、涂料层、粘合剂层和热封层，其中，保护层通过相应的粘合剂层复合到相应一面涂料层上，热封层通过相应的粘合剂层复合到相应一面涂料层上，本实用新型提高了铝箔的自身抗腐蚀能力，提高了各结构层间的粘结强度，工艺简单、绿色环保，使用寿命长、可靠性高。

锂离子电池针管式安全阀 958

 0

一种锂离子电池针管式安全阀,包括电池体、外壳、电极,其特征在于:还有通气管柱、密封套,通气管柱设于外壳上,其一端与电池体相通,另一端设有排气孔,并与密封套套接。本实用新型结构简单,安全可靠,制造成本低,既可以在电池内压力升高时为其卸压,也能在卸压后恢复原状,达到重复使用的目的。

软包装型锂电池故障检测保护电路 942

 0

本实用新型公开了一种软包装型锂电池故障检测保护电路,包括电池保护芯片、串接在一起的第一电池和第二电池、充电控制MOS管、放电控制MOS管;其特征在于,还包括过充电保护支路;所述的过充电保护支路包括第二电阻、第三电阻、过充保护MOS管和用于检测电池是否产生鼓胀的薄膜开关;所述的薄膜开关设置在第一电池和第二电池之间;所述的过充保护MOS管通的G极接薄膜开关的一端,薄膜开关的另一端通过第二电阻接到EB+端;过充保护MOS管的S极接EB-端;过充保护MOS管的D极通过第三电阻接电池保护芯片的充电控制端。该电路能在电池出现鼓胀时及时切断电池充电回路,禁止对发生鼓胀的电池继续充电,实现对电池的进一步保护。
