便于串联的高压锂电池 932

 0

本实用新型涉及一种便于串联的高压锂电池，包括外壳、正极金属板、负极金属板、绝缘密封圈和锂电芯，外壳为圆柱形金属管，在外壳的上端设有正极金属板，在正极金属板与外壳之间设有绝缘密封圈，在外壳的下端设有负极金属板，在负极金属板与外壳之间设有绝缘密封圈，在正极金属板与负极金属板之间设有锂电芯。本实用新型的有益效果是：结构合理，抗撞击能力大，密闭性好，便于串联，电压高，电池容量大，适用范围广。

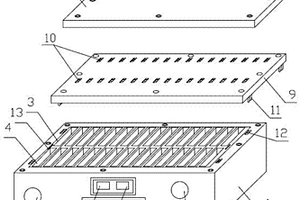

锂电池批量安全存放盒 840

 0

本实用新型公开了一种锂电池批量安全存放盒，它包括盒体、盒盖和电池提篮；所述的电池提篮安放在盒体内，电池提篮上设置有若干电池格；所述的盒体与盒盖密封连接；盒体的侧壁上安装有温度监测器和湿度监测器，所述的温度监测器和湿度监测器的传感器设置于盒体内；所述的盒体、盒盖和电池提篮均为防爆结构。所述的盒体的侧壁上还设有存放信息显示器，所述的存放信息显示器上设有记时器。本实用新型即可以有效防止锂电池爆炸，又可以更加准确的监控电池存放的温度与湿度，并且当存放环境中的温湿度发生变化时，及时通知管理人员的锂电池批量。

锂电池青稞纸分离装置 1006

 0

本实用新型公开了一种锂电池青稞纸分离装置，锂电池青稞纸分离装置包括：承载架，所述承载架内部设有滚筒，所述滚筒贯穿承载架左右两侧，所述承载架上面设有分离棒，所述分离棒在承载架外部并与滚筒平行设置，所述承载架外部设有固定凸起物，所述固定凸起物设置在承载架左右两侧面，所述分离棒通过弹性件和固定凸起物相连，所述滚筒和分离棒外部由同一载胶纸单层封闭缠绕，所述载胶纸上附着有青稞纸。本实用新型公布的一种锂电池青稞纸分离装置，这种分离装置操作简单，使用方便，它可以自动完成青稞纸与载胶纸的分离，无需作业员人为操作，节省了大量的工作时间，提高工作效率。

锂电池热缩包装装置 1075

 0

一种锂电池热缩包装装置，属于电池焊接装置领域，其包括：加热机构和输送机；所述加热机构包括前后均开口的箱体、设置在所述箱体内上部的多个加热管、设置在所述箱体内顶部的风机、罩设在多个所述加热管和所述风机上的隔离网；所述输送机前后方向的穿过所述箱体下部；所述风机位于多个所述加热管上方，多个所述加热管位于所述输送机上方；多个所述加热管左右并列的设置在所述箱体上部。结构简单，实用方便，能够均匀地对锂电池进行热收缩包装，提高了包装效率和外观均匀性，且减少了能耗的锂电池热缩包装装置。

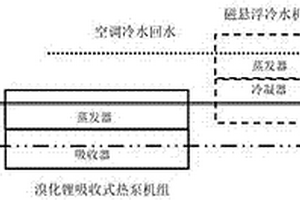

磁悬浮冷水机组与溴化锂冷热泵机组双运行系统 723

 0

磁悬浮冷水机组与溴化锂冷热泵机组双运行系统，包括磁悬浮冷水机组和溴化锂冷热泵机组，所述溴化锂冷热泵机组包括第一蒸发器和吸收器，磁悬浮冷水机组包括冷凝器；第一蒸发器的换热管内输入冷却塔回水，第一蒸发器内换热管的出水口连接冷凝器内的换热管的入水口，冷凝器内的换热管的出水口输出冷却水再次回到冷却塔循环利用。本实用新型既提升了冷却效率，又利用了冷却过程中的热量，达到既可制冷又同时制热的目的。

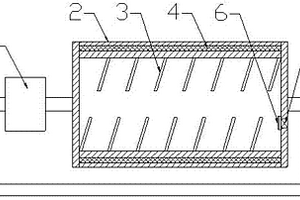

制备磷酸铁锂用球磨机 664

 0

本实用新型公开了一种制备磷酸铁锂用球磨机，该制备磷酸铁锂用球磨机包括驱动电机和与驱动电机同轴连接的研磨筒，所述研磨筒的圆柱面为内、外双层结构，所述研磨筒内层内壁上设置有螺旋筋，所述螺旋筋沿研磨筒轴向开设有若干对应缺口，所述研磨筒内、外层之间设置有吸音材料层，所述研磨筒端面安装有单向排气阀，所述单向排气阀距离研磨筒内层内壁的最小距离为研磨筒内层内径的二分之一至三分之一。本实用新型一种制备磷酸铁锂用球磨机通过在研磨筒内层内壁设置螺旋筋以及在其内外两层之间设置吸音材料，可有效的增加物料的轴向流动性、使得研磨混料更为均匀和吸收研磨筒内的噪声，同时通过单向排气阀来排出物料研磨时产生的气体，可以提高设备使用的安全性。

锂电池自动点焊装置 984

 0

本实用新型公开了一种锂电池自动点焊装置，包括基板和滑块，所述基板上设有T形槽，所述滑块下部分为与T形槽相配合的T形块，所述滑块中间位置设有等间距的锂电池放置孔，所述滑块上方设有等间距的条形槽，与条形槽相配合设有驱动机构，所述驱动机构由电机座、电机、转轴、拨杆和圆柱形拨块组成，所述转轴、拨杆和圆柱形拨块依次焊接，转轴连接电机，电机固定在电机座上，电机座焊接在基板上，所述圆柱形拨块与条形槽相配合，所述基板中间还设有点焊机，所述点焊机的点焊头与锂电池放置孔处于同一高度，所述点焊头安装在伸缩杆上。本实用新型设计新颖，结构简单，制造成本低。

用于裁切锂电池胶纸切刀 857

 0

本实用新型公开了一种用于裁切锂电池胶纸切刀，包括承载箱体、压杆、齿辊、传动辊和出带口，承载箱体的侧板上通过胶布卷轴贯穿连接胶布卷，胶布卷轴的边侧通过销轴固定压杆的一端，压杆的中部垂直固定齿辊，侧板另一侧设有传动辊，齿辊平行于传动辊设置，齿辊和传动辊之间夹合胶带并带动其移动，胶带在引导板引导下贯穿出带口至承载箱体的外部，出带口设有刀片和滑动砧板，当滑动砧板迎合刀片带移动时将二者之间的胶带切断实现其功能，本实用新型结构简操作方便，可以精确高效的切断锂电池绝缘胶带，大幅提高锂电池生产中的效率并提升其绝缘性能，因此具有很好的实用价值。

新型电动车锂电池储存装置 1081

 0

本实用新型公开了一种新型电动车锂电池储存装置，其结构包括正极盖、密封垫圈、绝缘体、负极罐、橡胶减震圈、正极、负极、隔层，正极盖固定设于安全机构侧边，密封垫圈固定设于正极盖侧边，绝缘体设于负极罐内部，负极罐固定设于绝缘体，外侧橡胶减震全设于负极罐底部，正极设于绝缘体侧边，负极设于正极外侧，隔层固定设于正极和负极中间，橡胶减震圈设有橡胶圈、橡胶垫圈，橡胶圈固定设于橡胶减震圈上方，橡胶垫圈固定设于橡胶圈底部。本实用新型的一种新型电动车锂电池储存装置，通过设有橡胶减震圈，实现了该锂电池储存装置具备减震的功能，在使用时有效减震，保护电池。

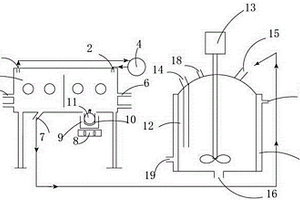

锂盐制备装置 980

 0

本实用新型提供了一种适合于小批量锂盐制备的装置，即一种锂盐制备装置，包括干燥箱、循环干燥装置和反应釜；其中：所述干燥箱上设有干燥系统出气口和干燥系统进气口，所述干燥系统出气口和干燥系统进气口分别连接循环干燥装置；所述干燥箱底部设有出料口连接反应釜的顶部进料口，反应釜底部的出料口连接干燥箱，干燥箱内设有缓冲瓶。该锂盐制备装置具有生产效率高，操作简单，建造成本和能耗低等优点。

锂电池组充电保护电路 1042

 0

本实用新型的一种锂电池组充电保护电路，包括：保护板，包括控制芯片，控制芯片连接有检测单元、均衡控制单元、充电控制电路ⅠMOSFET和保护板通讯接口；检测单元和均衡控制单元与锂电池组连接，锂电池组连接有充电线路Ⅰ，充电控制电路ⅠMOSFET设置在充电线路Ⅰ上；充电器，包括充电器通讯接口和外接电源的充电电路，充电电路连接有充电线路Ⅱ，充电线路Ⅰ和充电线路Ⅱ通过端口Ⅰ和端口Ⅱ连接，充电器通讯接口与保护板通讯接口通讯连接，充电器通讯接口连接有设置在充电线路Ⅱ上的充电控制电路ⅡMOSFET。本实用新型的有益效果是：采用双重保护设计，从而有效保护了电池组，避免了安全事故的发生。

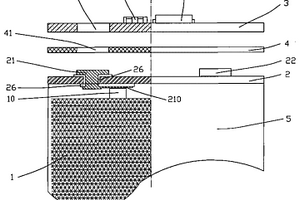

软包装锂离子单体电池 671

 0

本实用新型属于锂离子电池技术领域，特别涉及一种软包装锂离子单体电池，包括电芯和设置于电芯前端并与电芯电连接的保护板，电芯包括电芯主体和用于封装电芯主体的包装膜，电芯主体前端设置有极耳，包装膜上设置有一个可容极耳通过的顶封边和两个与顶封边垂直相交设置的侧封边，极耳通过焊盘固定于保护板上，保护板上设置有引线装置，顶封边沿着电芯主体的前端边缘折起并紧贴于电芯主体，保护板沿着顶封边的前边缘回折并紧贴于顶封边。相对于现有技术，本实用新型的宽度和厚度尺寸保持不变，但是电池的长度尺寸减小，从而使得电池的空间利用率得到了提高，简单有效地提高了软包装锂离子单体电池的能量密度，为高能量密度电池的发展提供了保障。

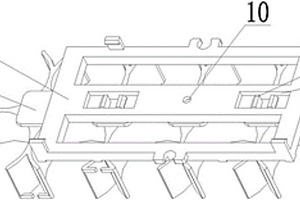

设有保护板固定结构的锂电池支架 952

 0

本实用新型涉及锂电池配件领域，具体的说是一种设有保护板固定结构的锂电池支架。包括保护板，支架本体，其特征是：所述支架本体由一根横板和四根竖板组成，所述竖板均布在横板上，竖板与横板相交处的前侧面均设有一个连接板，位于左数第二个的连接板前侧面上设有定位杆，位于定位杆左右两侧的连接板前侧面上设有连接板卡扣；所述支架本体的前侧面设有保护板，所述保护板的中部开设有随形于定位杆的孔，位于孔两侧的保护板上分别开设有一个卡扣槽。本实用新型同现有技术相比，结构简单、新颖，使用方便，成本低廉的优点；可以对锂电池支架起到很好的保护作用。

磷酸铁锂超细粉前驱体布料器 700

 0

本实用新型提供一种磷酸铁锂超细粉前驱体布料器，包括金属导料槽和收料仓，所述金属导料槽下端嵌入到收料仓顶部的金属导料槽插口中。所述金属导料槽由“＜”形挡料板、倾斜挡料板和矩形挡料边框组成；所述收料仓包括外壳、垫片和密封片Ⅰ和密封片Ⅱ。本实用新型选材普通，成本低廉，结构简单，制造方便，有效抑制磷酸铁锂超细粉前驱体料堆扑料扬尘，延长钢带炉使用寿命，提高磷酸铁锂超细粉前驱体的出料率及成品率，不损伤钢带。

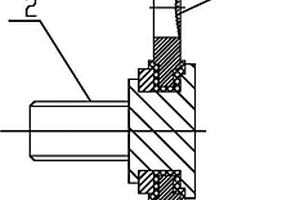

锂电池外壳负极 915

 0

本实用新型公开了一种锂电池外壳负极。现有锂电池外壳负极的通孔处的绝缘层防腐性能差，起不到持久的密封效果，并且位于端盖通孔处的极柱大多数未做定位处理，位于在通孔处的绝缘层与极柱装配困难。本实用新型包括端盖，所述的端盖中间处开有通孔，其特征是位于通孔处的端盖一侧形成圆形凹槽，另一侧形成方形凹槽，所述的圆形凹槽、方形凹槽和通孔内填充有一聚四氟乙烯层，一负极极柱穿过聚四氟乙烯层并与端盖密封固定。本实用新型得到的一种锂电池外壳负极，聚四氟乙烯层在确保绝缘效果好的前提下，防腐性能好，使通孔处的密封效果更为持久，使用寿命长。

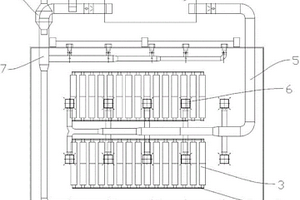

用于锂电池隔膜的时效处理装置 1103

 0

本实用新型涉及一种用于锂电池隔膜的时效处理装置，它包括一时效处理空间、位于所述时效处理空间内的用于放置锂电池隔膜卷的支架、一加热装置，所述加热装置包括加热器、与所述加热器相连通的用于向所述时效处理空间输送热空气的出风管、与所述加热器相连通的用于将所述时效处理空间内的空气回收至所述加热器的回风管，所述出风管具有一或多个设置在所述时效处理空间内的出风口，所述回风管具有一或多个设置在所述时效处理空间内的回风口。本实用新型的目的是提供一种用于锂电池隔膜的时效处理装置，其通过温度的调节，在保证隔膜内应力得到充分释放的前提下，有效地较少隔膜时效时间，避免隔膜经过长时间静置而发生变形。

便于维护的模块化锂电池壳 669

 0

本实用新型提供了一种便于维护的模块化锂电池壳，包括带有顶部开口的盒体，在所述顶部开口处罩有中盖，所述中盖的顶面设有保护板容置槽，该保护板容置槽的底部设有与盒体内部连通的过线孔，保护板容置槽的槽口处插接有上盖。使用该锂电池壳可以实现锂电池组的模块化，所得到的电池组中保护板和电池组分开，易于进行更换，并且上盖是可拆卸的，易于进行维护，可以用来代替铅蓄电池应用于电动自行车上。

动力锂离子电池组 701

 0

一种动力锂离子电池组，包括外壳、电池模块、输出电极，至少由两个电池模块集成固定在一个外壳中，电池模块之间通过采样排线接插件相串联或并联后连接到输出电极；每个电池模块由若干锂离子单体电池串联或并联组成；外壳内有一个可控制每个锂离子单体电池的保护电路板。有益效果是，外壳材料便宜，电池组装简单，成组电池可反复充电500次，且安全可靠；外形尺寸完全通用于电动自行车用铅酸电池，故可互相取代；电池模块极具扩展性，可灵活地进行串联或并联，形成36V、48V等电池组系统。

可充电的锂电池 934

 0

本实用新型的一种可充电的锂电池,其包括一容置壳体,该容置壳体呈柱体外形,并且该容置壳体内容置有可充电的锂电池单元。本实用新型的电池产品由于采用了柱体的外形,并采用可充电的锂离子电池,携带方便,使用时间长,而且总体成本大大降低了。

针形锂-二氧化锰电池 1095

 0

一种针形锂-二氧化锰电池。胶塞套在钢针一端,金属锂带制成的负极片卷绕在钢针另一端,隔膜缠绕在负极片的外围,并将端部封死,最外层包上正极片,形成电芯。电芯塞在金属铝的壳体内,注入电解液;电池采用反极式结构,钢针为负极端子,直接与负极片锂带相连接,金属铝的壳体为正极端子,与正极集流体铝网相连。本实用新型用价格更为低廉且来源广泛的电解二氧化锰代替了价格较为昂贵的固体氟化炭作为电池正极活化物,使产品成本大大降低,而电池的标称电压,比能量等数据也都与原来的电池十分相近。

锂电池保护板安装结构 769

 0

本实用新型涉及一种锂电池保护板安装结构,包括设有两个极耳的电芯、盖板、保护板及外壳,所述盖板盖合于外壳的开口端,盖板上设有至少两个凸出于盖板的铆钉,其中一个铆钉与盖板为电绝缘设置,且所述与盖板电绝缘的铆钉朝电芯一侧的端部与电芯的一个极耳相连,电芯的另一个极耳焊接于外壳或盖板上;所述保护板对应于盖板的各铆钉的位置设有容置部,所述盖板上的铆钉插入保护板相应的容置部内并与保护板电导通地连成一体。本实用新型利用铆钉来连接保护板,从而可取消原有连接锂电池部件的连接部件,减少了生产工序,生产效率高,降低了生产成本,还能避免异性连接线短路而导致的锂电池安全问题。

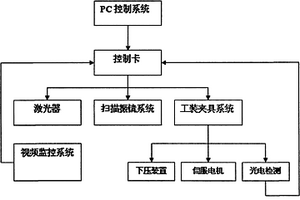

动力型锂离子电池安全盖帽激光焊接设备 925

 0

本实用新型公开了一种动力型锂离子电池安全盖帽激光焊接设备,包PC控制系统,所述PC控制系统分别连接有激光器系统,用于发射激光;振镜扫描系统,它能将激光器发出的激光进行传导和聚焦;以及工装夹具系统,它用来加持和控制工件动作。本实用新型的动力型锂离子安全盖帽激光焊接设备通过PC控制系统、激光器系统、振镜扫描系统及工装夹具系统几部分的配合,实现自动化生产,克服了现有技术中焊接速度慢、焊接效果差合格率低的缺点,使产品质量和效率均可得到保证,可实现批量化生产,能够满足人们对高品质动力型锂离子电池的需求。而设置视频监控系统则可以对焊接过程进行可视化监控,保证焊接质量。

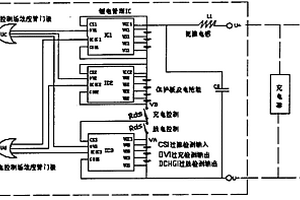

可用于电动自行车的锂离子动力电池组充放电保护线路板 904

 0

一种可用于电动自行车的十节36V串联锂电池动力电池保护线路板,属电池技术领域。该装置由滤波单元、锂电池组管理单元、信号合成单元、开关功率场效应管等组成,装在一块印刷线路底板或分装在几块不同的印刷线路板上。提供一种经济、高效、小巧、低功耗、抗干扰能力强的五节以上串联锂电池组保护线路板解决方案实例,对它管理的串联电池组充电只需要一个两线恒流恒压充电器。

软包装锂离子电池极耳与镍带的连接机构 705

 0

本实用新型公开了一种软包装锂离子电池极耳与镍带的连接机构,软包装锂离子电池极耳的端部与镍带的端部重叠,重叠部分通过两排激光焊点连接。每排激光焊点的焊点个数为4-5个,一排激光焊点和另一排激光焊点之间的距离为1mm。该软包装锂离子电池极耳与镍带的连接机构连接更为牢固,且接触电阻更小。

真空防爆锂离子电池 995

 0

本实用新型提供一种真空防爆锂离子电池,包括带空腔的外壳及其上带引出端的壳盖,设于外壳空腔内的电解质以及相互叠加的正极、负极及正、负极之间的隔膜,其特征在于外壳上设有通孔,通孔上设有与真空机组相连的真空管,外壳空腔内设有控温管,该控温管穿过外壳上的通孔与控温机组相连。使锂离子电池始终工作在真空和温度可控的环境下,有效防止电池工作过程中析出的金属锂与氧气和电解液接触而燃烧,同时有效防止因各种因素造成的温度升高,从根本上消除因温升、氧化带来的爆炸、燃烧等安全隐患,通过设置在正、负电极相对的两侧的导电集流体,实现正、负电极的双向集流,均衡充、放电电流,延长电池使用寿命,提高电池性能。

方型锂离子动力电池 1047

 0

本实用新型公开了一种方型锂离子动力电池,包括有电池壳(2),所述电池壳(2)内具有多个纵向分布的极组(6),所述极组(6)的上下两端分别固定设置有正极柱(41)和负极柱(42);所述正极柱(41)顶部套有一个中空的绝缘密封圈(3),所述绝缘密封圈(3)上面设置有一个中空的电池盖(1),所述正极柱(41)顶部穿透过所述绝缘密封圈(3)和电池盖(1)而突出于电池盖(1)的上表面。本实用新型公开的一种方型锂离子动力电池,其内部采用多个极组并联的集流结构,电池结构简单,集流性能优良,有利于提高锂离子动力电池的整体性能,保证电池的安全性能,拓展了电池生产厂家产品的市场应用前景,具有重大的生产实践意义。?

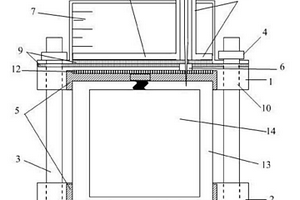

锂离子电池内部产气的收集检测装置 711

 0

本实用新型公开了一种锂离子电池内部产气的收集检测装置,该装置包括有一套电池夹具和一个扎孔取样器;所述电池夹具夹持着待检测锂离子电池(13),所述电池夹具上设置有取样孔(6),所述扎孔取样器固定设置在电池夹具顶部,所述扎孔取样器包括有取样器腔体(7),所述取样器腔体(7)内设置有可上下推动的活塞(8),所述活塞(8)的位置与电池夹具上取样孔(6)的位置相对应,所述活塞(8)的塞柱在正对着取样孔(6)的位置上设置有一个扎孔通道(15),所述扎孔通道(15)中插入有取样针(11)。本实用新型提供了其无需对待测的锂离子电池进行特殊制作和处理,即可直接实现对电池的取样测试,操作简单方便,且检测效率高。

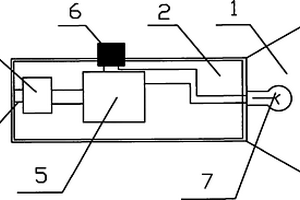

锂离子电池应用在太阳能光伏手电上的照明装置 986

 0

本实用新型涉及一种锂离子电池应用在太阳能光伏手电上的照明装置,属于新能源应用中的“绿色”技术领域。其旨在提供一种结构简单,可替代常规能源的新能源在日用品中的使用。本实用新型通过下述技术方案实现:利用覆盖在手电表面的薄膜太阳电池吸收太阳能并转化为电流,通过导电线与微控制器连接,微控制器通过导电线与锂离子电池相连接,锂离子电池通过导电线经过控制开关与灯泡连接,需要照明时,按下手电控制开关即可。

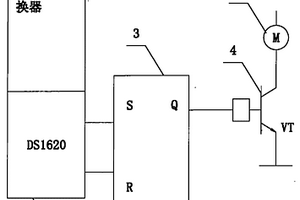

锂电池管理组的温度控制系统 1038

 0

本实用新型公开了锂电池管理组的温度控制系统,能够有效解决现有IC管理系统受温度影响而产生检测精度下降的问题。锂电池管理组的温度控制系统,包括微型风扇、温度传感器、触发器、驱动元件,所述温度传感器与触发器连接,所述触发器与驱动元件连接,所述驱动元件与微型风扇连接。本实用新型的优点是:能够较精准的检测IC系统的温度,当温度过高时可为其降温或者停止充电,使锂电池包的使用安全性得到很大的提高。

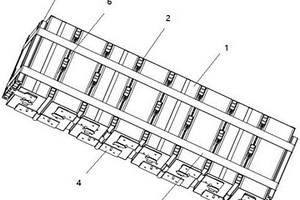

具有极简绝缘散热隔板的锂电池模组 1019

 0

本实用新型公开了一种具有极简绝缘散热隔板的锂电池模组，包括多个电芯，两端的电芯外侧设置有外部系统接口组件，相邻两个所述电芯之间通过电极片连接，且相邻两个所述电芯之间设置有散热隔板，每个所述散热隔板与其两侧的电芯之间形成有风道，所述外部系统接口组件和电芯之间通过至少一根束缚带固定。通过将散热隔板设计成两端和中间形成支撑，在支撑部位之间的位置两侧形成风道，在锂电池充放电过程中，可以利用从风道中通过，能够高效的带走电芯外部的热量，增强该锂电池模组的散热效果。
