全部
▼
热搜：
945
0

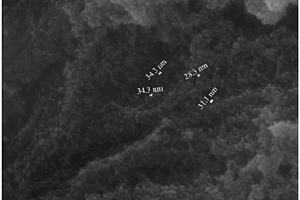

本发明公开了一种用于在碳纳米管上电镀锌的镀液，该镀液为氯化锌、表面活性剂和导电盐的水溶液，具体组成为：氯化锌50～200g/L、表面活性剂0.1～0.5g/L、导电盐30～100g/L、余量为水。本发明所述镀液配方简单，采用本发明所述特定组成和配比的电镀液可以使纳米锌颗粒非常均匀地包覆在碳纳米管表面，且包覆在碳纳米管表面的纳米锌颗粒粒度在28～35nm；所得材料可以作为包括镁基、铝基、铜基、镉基、铅基、钛基等复合材料的增强相，最终提高复合材料的力学性能。
本发明提供一种锂离子/钠离子电池负极用ZnS/SnS@NC中空微球负极材料及其制备方法，属于锂/钠电池技术领域。本发明的方法包括以下步骤：制备圆球形ZnSn(OH)6；以ZnSn(OH)6为前驱体，吡咯单体为碳源，结合简单的水热法与原位聚合包覆法制备得到ZnS/SnS@NC中空微球复合材料。该复合材料的微观形貌是空心的核‑壳结构，表面覆盖着一层光滑的碳层，空心结构可以适应ZnS/SnS在脱嵌锂离子/钠离子过程中的体积膨胀，表面的碳层可以提高导电性，防止ZnS/SnS的团聚，保证其结构的稳定性。ZnS/SnS@NC中空微球材料制成的锂离子/钠离子电池负极表现出较高的比容量、优异的倍率性能和循环性能。
本发明公开了一种直接甲醇燃料电池硫化钼功能化碳纳米管载Pt催化剂及其制备方法，制备方法包括如下步骤：1）制备PANI修饰的MWCNTs复合材料PANI-MWCNTs；2）制备硫化钼功能化MWCNTs复合材料MoS2-MWCNTs；3）得到硫化钼功能化MWCNTs载Pt催化剂Pt/MoS2-MWCNTs。这种方法工艺过程简单，可控性强，成本较低且适合放大生产，具有良好的应用前景；这种方法制备的催化剂对甲醇氧化表现出电催化活性好、稳定性高和抗CO毒化能力强的特性。

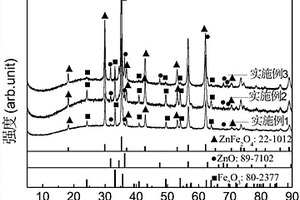

本发明公开了一种锂离子电池用高性能氧化锌/三氧化二铁/铁酸锌三元复合负极材料的制备方法。分别以六水合硝酸锌和六水合氯化铁为锌源和铁源，以蔗糖作为辅助剂，采用高温烧结法制得具有微/纳分级片状结构的氧化锌/三氧化二铁/铁酸锌（ZnO/Fe2O3/ZnFe2O4）三元复合材料。本发明方法制备的ZnO/Fe2O3/ZnFe2O4三元复合材料作为锂离子电池负极材料具有较高嵌/脱锂性能，且制备方法十分简便、成本低、产率高、制备条件易于控制，适用于大规模生产。
885
0
本发明公开了一种Al?BiOCl铝基复合制氢材料及其制备方法，所述铝基复合材料由铝粉和BiOCl添加物球磨而制成；所述制备方法包括：在球磨罐中按质量配比为m(Al)：m(BiOCl)=x：1?x，x=0.5?0.95的比例加入铝粉和BiOCl，再按球料比为30?120:1加入磨球，密封；放入球磨机，设定球磨条件，球磨，球磨机转速为100?250?rpm；球磨时间为1?10?h；最终取出所制备的铝基复合材料。本发明制备工艺简便，原料无毒害且成本低，实现了实时制取，携带方便，绿色环保的高效制氢方法，适用于燃料电池供氢等方面应用。
818
0
本发明公开了一种沉淀-浸渍合成纳米氧化锌/竹炭光催化材料的方法。将0.1-0.25g的聚乙二醇6000加入含有30mL蒸馏水中的烧杯中,搅拌溶解均匀后加入ZnSO4·7H2O?0.0043-0.086g,并使其均匀溶解;在上述溶液中加入0.5-1.0g竹炭,室温下匀速搅拌4h;接着缓慢滴加0.0015mol/L的NaOH溶液20mL,滴加完毕后室温下继续匀速搅拌8h;所得混合溶液转移至70-90℃下的恒温水浴锅中,在恒温匀速搅拌下继续反应50min;反应完成后取出烧杯室温匀速搅拌下冷却,过滤、洗涤、烘干,即得复合材料。复合材料中ZnO纳米粒子为球形,平均粒径约为40-100nm。本发明具有生产设备简单,操作方便,容易控制,复合物中ZnO粒径小、分布均匀,纳米复合物吸附性能及光催化性能高等优点。
830
0
本发明提供一种具有均匀致密TiB2层的钛基阴极材料及其制备方法，属于阴极材料制备技术技术领域。该方法包括以下步骤：(1)对表面已处理干净的钛基体进行渗硼处理，渗硼剂为无水硼砂，无水碳酸钾和B4C，石墨坩埚为阳极，金属钛板为阴极，从而获得TiB2‑TiB/Ti梯度复合材料；(2)清理干净上述材料的表面；(3)将处理干净的复合材料进行熔盐电沉积TiB2，在获得表面电沉积了TiB2镀层的TiB2‑TiB/Ti梯度复合材料。本发明的方法能够获得具有均匀致密TiB2最外层的铝电解用阴极TiB2‑TiB/Ti梯度复合材料，同时加厚了TiB2层，延长该阴极材料的服役寿命。
942
0

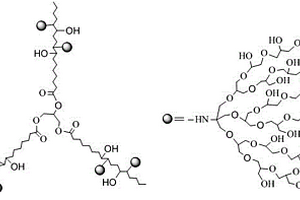

本发明公开了一种端羟基超支化聚酯接枝环氧大豆油超分散剂的制备方法。该分散剂是利用环氧大豆油分子链上的环氧基与三(羟甲基)氨基甲烷分子上氨基发生开环反应，然后再与环氧丙醇发生反应制备得到的。所制得的超分散剂分子结构末端含有大量的活性羟基，这些活性羟基可与木塑填料表面形成多点锚固，通过这些多点“锚固”作用将大豆油分子链牢牢镶嵌在填料表面，提高填料在聚烯烃树脂中的分散性。本发明具有制备工艺简单、生产成本低、机械强度高、环境污染小等优良特性，不仅能提高木塑复合材料的使用寿命，还能大幅度提高木塑复合材料的力学性能。
本发明公开了一种针状磁性铁氧化物/环氧树脂改性母液及其制备方法和应用，该母液是利用针状磁性纳米铁氧化物作为改性环氧树脂的增强剂，将一定质量比的改性针状磁性铁氧化物溶液与环氧树脂均匀混合制得；根据实际生产的浓度需要，将针状磁性铁氧化物/环氧树脂改性母液与纯环氧树脂混合，固化后制得具有韧性的针状磁性铁氧化物/环氧树脂复合材料，该复合材料较纯环氧树脂的断裂韧性提高了1倍以上，该方法制备的针状磁性铁氧化物均匀分散在环氧树脂中，该制备方法将改性后针状磁性铁氧化物作为环氧树脂基复合材料的增强增韧剂，可以显著增强环氧树脂复合材料的力学性能，具有制备工艺简便、成本低廉、增韧效果优异、粒子可控性强等特点。
917
0

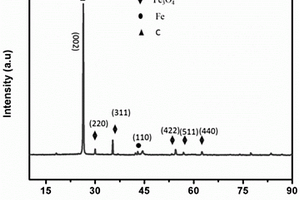

本发明公开了一种废旧锂离子电池负极片的回收方法，包括以下步骤：1)取废旧锂离子电池负极片置于乙醇溶液中浸渍或搅拌，使金属箔和浆料分离；2)所得浆料干燥得到石墨粉；3)所得石墨粉与硫酸溶液反应，过滤，分别收集滤液和滤渣；4)所得滤渣经高温烧结得到氧化石墨；5)所得氧化石墨与二价铁盐按100：3‑30的质量比混匀后再在保护气氛条件下于500‑800℃烧结3‑9h，得到Fe/Fe3O4/C复合材料。本发明所述方法成本低且工艺简单，可实现负极片中金属箔、少量锂和大量石墨粉的完全分离，由该方法所得的Fe/Fe3O4/C复合材料再次应用于锂离子电池负极时，可获得较高的初始放电比容量并具有较好的保持率。
861
0

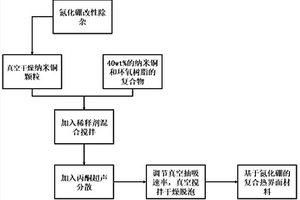

本发明公开了一种基于氮化硼的复合热界面材料及其制备方法，涉及热界面材料技术领域，主要为了解决如何提高环氧树脂基复合材料的热导率及接触热阻问题，该方法采用合适的偶联剂对六方氮化硼进行表面改性处理，提高氮化硼与基体材料的亲和性与分散性，使其能良好分散在基体材料中，减少发生集聚而产生高与基体间的界面热阻。随后掺杂六方氮化硼到纳米铜和环氧树脂的复合材料中，利用纳米铜粒子在固化时出现的熔融状态来增强氮化硼层间连接，形成三维热流导通网络，进一步减少了复合材料内部的界面热阻，从而整体提高复合材料的导热性能。
799
0
本申请提供了一种复合创面敷料的制备方法，包括以下步骤：将氧化石墨烯与表面活性剂分散于水中，得到氧化石墨烯分散液，其中，所述氧化石墨烯与所述表面活性剂的质量比为(125‑300)：1；在所述氧化石墨烯分散液中加入硝酸银溶液，得到混合溶液，其中，所述氧化石墨烯分散液与所述硝酸银溶液的体积比为1:1；将所述混合溶液进行微波处理，得到纳米银/氧化石墨烯复合材料；将壳聚糖加入溶剂中，然后加入所述纳米银/氧化石墨烯复合材料并超声分散制得反应液，其中，所述壳聚糖与所述纳米银/氧化石墨烯复合材料的质量比为(5‑20)：6；加入交联剂，得到壳聚糖/纳米银/氧化石墨烯复合材料。本申请还提供一种复合创面敷料。
1028
0
本发明提供一种电泳制备改性氧化石墨烯铝复合导热材料的方法，属于复合材料技术领域。本发明首先采用硅烷偶联剂对氧化石墨烯表面进行改性，得到硅烷偶联剂‑氧化石墨烯产物，再将硅烷偶联剂‑氧化石墨烯产物与水合肼反应，制备硅烷偶联剂‑还原氧化石墨烯；最后采取电泳沉积的方法在导电基体铝上制备一层可控的硅烷偶联剂改性石墨烯/铝复合材料。本发明所制备的硅烷偶联剂改性石墨烯/铝复合材料分布均匀、不含其他杂质，能显著提高铝基体的导热性，所得复合材料在散热材料中有着潜在的应用价值。
645
0
本发明所提供的氨合成工业和生产用的新型催化剂,是将改性石墨-金属纳米复合材料装于生产氨的合成塔内作催化剂使用。改性石墨-金属纳米复合材料是由天然磷片石墨经改性处理制成改性石墨,并以改性石墨为载体,将过渡金属、碱金属或碱土金属混合有机盐用化学浸渍法、经氧化还原,使金属纳米粒子以分散相的形式沉积在改性石墨微孔表面上制成。其最宜在低温、低压状态下使用,可大幅度提高氨合成的单程转化率,并可大大节省能耗、降低生产成本。
775
0
本发明公开了一种用于锂离子电池的矿物/碳复合负极材料的制备方法。将冶炼用锌精矿粉碎至微纳米粒度，然后与占其质量比为0.5～5％的碳素材料膨胀石墨球磨，得到电化学性能更好的锂离子电池用锌精矿/碳复合材料。将锌精矿/碳复合材料与乙炔黑、PVDF按质量比8︰1︰1配制浆料并制作电极，组装半电池。电化学测试结果表明，锌精矿/碳复合材料的电化学反应可逆性较好，首次放电比容量在800mAh/g以上，第20次循环时放电比容量在547mAh/g以上。因此，本发明采用球磨方法制备的锌精矿/碳复合材料具有较好的电化学储锂性能。

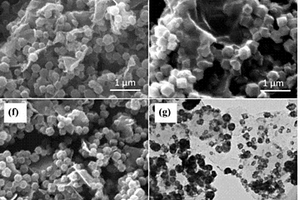

本发明公开了一种ZIF‑67/氧化石墨烯及其热解得中空Co3O4/石墨烯的制备方法，包括以下步骤：步骤一，将硝酸钴溶于氧化石墨烯水溶液中，通过超声分散，得到超声分散液；步骤二，将超声分散液倒入二甲基咪唑溶液中，搅拌均匀后，然后离心、洗涤和干燥得到ZIF‑67/氧化石墨烯复合材料；步骤三，将ZIF‑67/氧化石墨烯复合材料经过热解处理得到中空结构的Co3O4/石墨烯复合材料。本发明结合了氧化石墨烯的分散性，通过水作为溶剂，经过的简单沉淀反应得到ZIF‑67/氧化石墨烯复合材料，以ZIF‑67/氧化石墨烯为前驱体经过可控裂解和氧化过程得到均匀分布的Co3O4/石墨烯复合材料，克服了现有技术使用甲醇作为溶剂所得到的ZIF‑67颗粒大且复合不均匀的缺点，具有工艺简单、成本低廉、反应过程易控制等优点，适用于工业化大规模生产。
本发明公开了一种三维石墨烯/导电聚吡咯/导电MOF复合电极材料及其制备方法。以鳞片石墨为原料制备氧化石墨烯，利用氧化石墨烯表面含氧基团与吡咯分子中的‑NH基团间的静电引力作用将吡咯分子吸附在氧化石墨烯表面，然后采用原位聚合法合成氧化石墨烯/聚吡咯复合材料，然后将含有金属离子的溶液加入到氧化石墨烯/导电聚吡咯复合材料的溶液中制备氧化石墨烯/聚吡咯/导电MOF复合材料，然后还原氧化石墨烯制备三维石墨烯/导电聚吡咯/导电MOF复合材料。本发明方法制备过程简单、绿色环保、可靠，且制得的复合材料具有规整的空间结构、高功率密度、高能量密度和优异循环稳定性，是一种理想的超级电容器电极材料，尤其适合工业化生产。
884
0

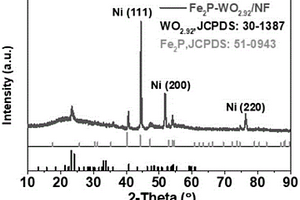

本发明涉及电催化水分解技术领域，具体为一种Fe2P‑‑WO2.92析氧电催化剂制备方法，通过简单的水热，刻蚀以及低温磷化处理的方法得到的Fe2P‑WO2.92复合材料，所述水热是将钨长在泡沫镍上，获得钨基前驱体；将所得的钨基前驱体进行浸泡铁物种溶液，获得钨铁复合材料前驱体，在氮气的气氛下进行低温磷化处理。本发明制备方法简单，通过在泡沫镍上进行简单水热和刻蚀以及低温磷化处理得到Fe2P‑WO2.92复合材料，在碱性条件下具有优异的电催化析氧性能，且使用寿命长。
922
0
本发明涉及一种超声辅助Hummers法制备氧化石墨烯的方法。首先在Hummers法的低温、中温反应阶段添加超声振荡,以此来提高氧化石墨的插层效率和氧化程度,然后在高温反应开始时,把含有浓硫酸的混合液缓慢滴入低温去离子水中再升温,从而有限避免硫酸分子等插入物因为局部温度过高从石墨层间迅速脱出,最后通过低速离心得到氧化石墨。本发明使用超声辅助Hummers法制备氧化石墨烯既方便快捷,节省资源,又能更有效地提高氧化石墨层间距。所制备的氧化石墨烯,可作为复合材料的增强相,可制备高强度力学性能纸状片层等氧化石墨基复合材料。其还原产物石墨烯,可用以制备透明电极、超级电容、储氢材料、化学/生物传感器、薄膜晶体管等石墨烯基复合材料。
657
0

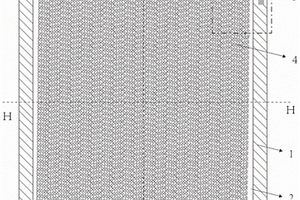

本发明公开一种基于复合超表面的动态可调太赫兹波分束器，包括衬底层、复合材料层、定位标志和透射相位控制结构。复合材料层和定位标志位于衬底层的上表面；透射相位控制结构位于复合材料层的上表面。透射相位控制结构为相位梯度超表面。入射太赫兹波经过本动态可调太赫兹波分束器被分为两束出射太赫兹波；在此过程中，通过外加激励让复合材料层的复合材料条从绝缘态转为高电导状态，以控制出射太赫兹波的波束强度；其中激发为高电导状态的复合材料条的条数与出射太赫兹波的波束强度呈反比。本发明能将一束太赫兹光分为两束太赫兹波，并能动态调节两束波束的强度和分束比。此外，本发明还具有工艺简单，调控方式可靠，功能丰富等特点。
865
0

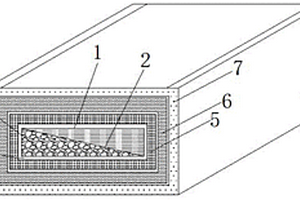

本发明公开了一种配电盒隔板，一种配电盒隔板，包括基板、凹槽、活性炭、聚合硅防火胶、PVC层、疏水层、SMC复合材料和滑动槽，所述基板中开设凹槽，所述凹槽中装有活性炭，在所述基板的表面依次向外分别通过聚合硅防火胶设置PVC层、疏水层、SMC复合材料，所述SMC复合材料活动安装在滑动槽的内壁上,该配电盒隔板结构简单，通过填设活性炭，设置疏水层和SMC复合材料，使其达到较好的防水效果，通过每一层之间使用聚合硅防火胶进行设置，和设置SMC复合材料，使其达到较好的防火效果，外层采用SMC复合材料，可以达到优异的绝缘性，耐腐蚀性。
997
0
本发明的层状结构的锂电池负极材料，其在层状石墨烯上沉积镍层，然后再在镍层的表面沉积锡层，构成Sn-Ni-graphene复合材料，该材料锡层的锡颗粒尺寸大小为90～110nm，材料中锡、镍、氧、碳的质量分数分别为4%～12%、5%～10%、30%～50%、40%～50%。该复合材料避免了金属锡在高温热处理后存在巨大的团聚现象，抑制了金属锡的体积膨胀收缩，复合材料在较高的热处理温度后，颗粒的尺寸明显比单独镀锡的Sn-graphene复合材料的颗粒小。当该复合材料用作锂离子电池负极时，表现出良好的循环性能。本发明还涉及上述材料的制备方法。
1089
0

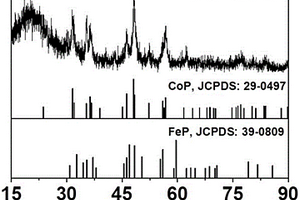

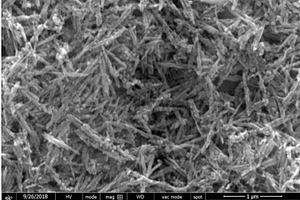

本发明涉及电催化全水分解领域，具体为一种Fe1Co6‑P@CC电催化剂及其制备方法，包含FeP、CoP和碳布的复合材料，所述复合材料为混合的FeP和CoP呈纳米线状均匀排列覆盖在所述碳布上，所述复合材料包括水热反应制取铁钴复合材料前驱体和对所述铁钴复合材料前驱体进行磷化反应生成。本发明制备方法简单易操作，通过将碳布浸泡在铁钴混合液中进行水热反应处理后再用次亚磷酸钠进行高温磷化得到Fe1Co6‑P@CC复合材料，具有优异的电催化水分解性能，在一定电流密度下使用寿命长，展现出了在工业化大规模生产氧气和氢气的应用前景。
864
0

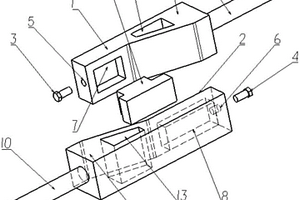

本实用新型是一种碳纤维复合材料剪切夹具；其特征在于包括:第一夹头、第二夹头；其中所述第一夹头由第一凹槽和第一导力架构成；所述第二夹头由第二凹槽和第二导力架构成；第一夹持臂和第二夹持臂；其中第一夹持臂与第一导力架外侧面的中间位置相连，第二夹持臂与第二导力架外侧面的中间位置相连。第一螺纹孔和第二螺纹孔；第一螺栓和第二螺栓；其中所述螺纹孔与螺栓相配合。
1096
0
本发明公开了一种用于木塑复合材料的抗菌剂及其制备方法，其中，所述的抗菌剂是由以下重量份配比的各组分制成：光催化陶瓷粉40～60份、植物提取物20～40份、壳聚糖10～20份、三氯生4～8份、蛭石粉15～20份、滑石粉15～20份、硼酸锌2～5份、聚六亚甲基胍4～6份、纳米二氧化钛1～3份、纳米氧化锌1～3份。本发明通过不同抗菌功能的活性抗菌单体复合，不但充分利用了无机抗菌单体的抗菌杀菌功能，而且还利用了高分子抗菌单体的抗菌杀菌功能，实现了长时高效的多重杀菌功能。

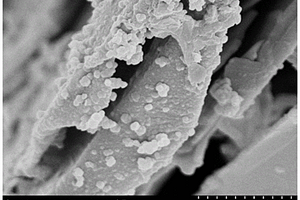

本发明公开了一种用于保鲜的纳米硒/剑麻碳纤维复合材料的水热合成法。称取0.15～0.5g在600～1000℃下碳化得到的剑麻碳纤维、0.005～0.015gSeO2、35～40ml蒸馏水和0.1～0.4ml水合肼(质量分数：85％)置于50ml的内衬为聚四氟乙烯的不锈钢反应釜中，放入烘箱加热至80～180℃，平均升温速率约为8.3℃/min，保温8～24小时，然后在空气中自然冷却至室温。将过滤后的产物用无水乙醇和二次蒸馏水先后冲洗后，干燥。本发明设备简单，操作方便。保鲜效果与市场购置的保鲜液及蒸馏水比较，均具有明显的延长花期的作用，冬季时，比市售营养液及单纯蒸馏水分别延长14天和25天花期；在夏季，比市售营养液及单纯蒸馏水分别延长6天和15天花期。
1155
0
本发明属于建筑材料领域，提出一种用于修补混凝土的复合材料，原料按重量份比包括：集料50‑60份，纤维材料20‑30份，粘结剂10‑20份，自来水15‑25份，成膜助剂1‑5份；所述的集料，原料按重量份比包括：普通硅酸盐水泥30‑40份，中砂10‑20份，石英粉5‑10份，硫酸铝粉1‑5份，二氧化硅粉1‑5份，镁粉1‑3份；延伸性能好，抗拉伸能力强，修补效果好；使用寿命长。

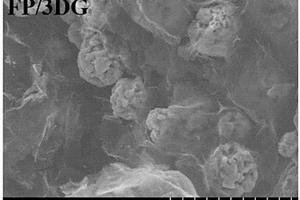

本发明公开了一种通过控制多孔三维石墨烯添加量制备高性能的磷酸铁锂/三维石墨烯复合材料的方法。（1）改进的Hummers法制备石墨氧化物。（2）将铁源和磷酸盐分别溶于蒸馏水，调节pH值，抽滤，洗涤，烘干，得FePO4。（3）将FePO4置于氧化石墨悬浮液中，加入NiCl2·6H2O，超声处理，抽滤，洗涤，干燥，煅烧得到FePO4/3DG粉末。（4）将FePO4/3DG粉末（或FePO4）、锂源和碳源，煅烧后获得LiFePO4/3DG/C（或LiFePO4/C）。本发明具有安全性好、成本低廉、对环境友好、电化学性能优良，适用于工业化生产,制备的正极材料在动力电源领域具有广阔的应用前景。

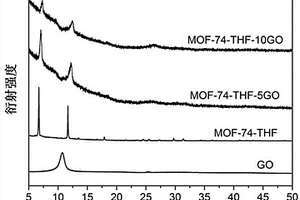

本发明提供一种氧化石墨烯/金属有机框架复合材料，由氧化石墨烯、乙酸钴四水合物和2, 5‑二羟基对苯二甲酸按一定比例混合后，经溶剂热法反应制备而得。其制备方法包括：（1）将氧化石墨烯在溶剂中分散得到氧化石墨烯溶液；（2）将乙酸钴四水合物和2, 5‑二羟基对苯二甲酸加入到去离子水中形成混合液；（3）将所得混合液和所得氧化石墨烯溶液混合后放入反应釜；（4）在烘箱中恒温加热后，将产物取出，洗涤，干燥后，制得。本发明作为锂离子电池负极材料的应用，经电化学性能测试，当电流密度为100 mA g‑1时，比容量值为520‑600mAh g‑1。本发明材料循环稳定性高，充放电寿命长，在锂离子电池领域具有广阔的应用前景。
802
0
一种基于复合材料的无酶传感器检测葡萄糖的方法，分别采用电沉积技术以及戊二醛的交联作用将Au NPs和H‑rGO‑Pt@Pd NPs修饰在丝网印刷电极表面，构成无酶生物传感器界面。在生物传感界面加入葡萄糖后，由于H‑rGO‑Pt@Pd NPs/Au NPs具有的良好催化氧化作用，使得在生物传感界面发生氧化还原反应。通过电化学工作站中的i‑t法记录电流信号，并描绘出该电流与葡萄糖浓度的工作曲线，从而实现对葡萄糖的检测。
中冶有色为您提供最新的广西桂林有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月13日 ~ 15日
2024年12月27日 ~ 29日
2025年03月25日 ~ 27日
