有色金属复合材料技术理论与应用

反应热压原位自生铝基复合材料的制备方法 848

 0

反应热压原位自生铝基复合材料的制备方法,它涉及一种作为结构材料使用的复合材料的制备方法。本发明解决了采用外加法制备复合材料,使复合材料性能下降和采用原位生成反应热压法制备陶瓷颗粒复合材料,原料采用干混合容易发生“冷焊”,影响混合均匀度的问题。本发明包括以下步骤:a.用球磨法混合Al粉、B粉和TiO₂粉,在混合过程中加入8～21ml的乙醇并充入1～1.5个大气压的氩气,球料质量比为1～10∶1,转速为100～400r/min,混粉时间为6～12h,烘干;b.将烘干后的混合粉料放入石墨模具中冷压成型,再将混合粉料连同石墨模具放入真空热压炉中热压烧结。该制备方法具有简单、容易操作的优点。

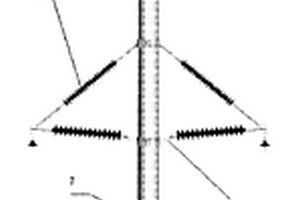

多功能复合材料杆塔 932

 0

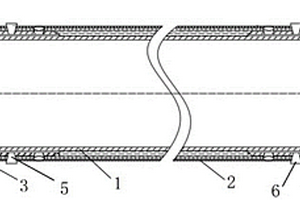

本发明属于一种用于交通、电力、通信、照明等领域的,由复合材料制成的杆塔,确切的说是属于一种多功能复合材料杆塔。现在用于交通信号灯、照明灯、通信基站、输电线路等领域的杆塔多为混凝土杆或钢铁杆,缺点是重量大,造价高。而一些由复合材料制造的杆塔的接地方式使外引地线-导线-架空地线的电学关系复杂化,给线路设计和线路施工增加难度。本发明目的在于提供一种多功能复合材料杆塔,其特征是沿杆塔内部或外部有与杆塔为一体的导电层,以解决现有复合材料杆塔的问题。有输电走廊小、耐雷、耐污闪等优点,线路设计和线路施工简单。

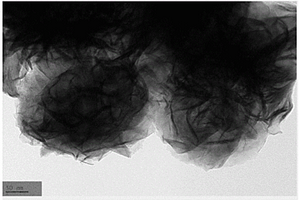

Co3O4-C复合材料及其制备方法和锂电池及其负极 717

 0

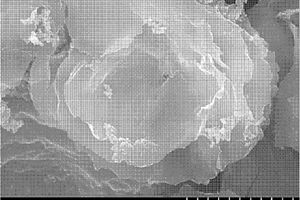

本发明涉及一种Co3O4-C复合材料,所述复合材料含有尖晶石型Co3O4和无定形碳,呈颗粒状,且每个颗粒包括多个叠置的展开的半球层。还涉及所述Co3O4-C复合材料的制备方法,该方法包括:向水包油型乳液中加入碱液,然后依次进行静置和离心处理,所述水包油型乳液含有水溶性钴盐、表面活性剂、助表面活性剂、有机溶剂和水;将离心处理后得到的沉淀物涂覆在基底材料上;使涂覆在基底材料上的沉淀物在惰性气氛下进行第一次焙烧,然后在含有氧气的气氛下进行第二次焙烧。还涉及包括该Co3O4-C复合材料的锂离子电池负极和锂离子电池。采用本发明所述Co3O4-C复合材料作为负极材料制成的锂离子电池具有较高的比容量和倍率性能。

复合材料带状线波导阵列天线 708

 0

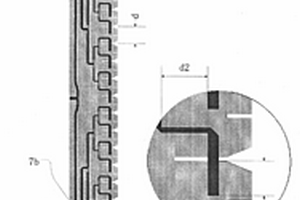

本发明公开一种复合材料带状线波导阵列天线,以新型复合材料带状线波导和复合材料带状线波导辐射单元为基础设计的复合材料带状线波导阵列天线,主要应用于雷达或通讯领域的微波天线中。该复合材料带状线波导阵列天线包括:阵列天线内导体及馈电功分器单面覆铜板层、阵列天线外导体及辐射槽喇叭阵单面覆铜板层、带状线内胶膜层、介质支撑层、加固层、带状线外胶膜层等共13层不同厚度的平面材料,通过袋压或模压法高温加工工艺制成。具有损耗小、重量轻、结构稳定、加工简单、成本低、密封性能好等特点。所加工的线阵天线外形尺寸为:2400mm×200mm×10.8mm,重量仅为1.2kg。

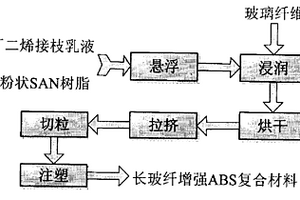

长玻纤增强ABS复合材料的制备方法 880

 0

本发明公开了一种长玻纤增强ABS复合材料的制备方法,以ABS的中间体丁二烯接枝乳液、SAN树脂粉体为原料,加入ABS抗氧化剂1010,搅拌制备悬浮液;将偶联剂表面处理后的连续玻纤在牵引作用下穿过悬浮液浸润槽;通过开放式烘箱烘干、经密闭熔融管道加热熔融,再经模具挤压成型,切粒制得复合材料切片;切片烘干后经注塑机注射成型,制得长玻纤增强ABS复合材料。本发明解决了纤维增强热塑性树脂复合材料的界面问题,工序少、能耗低,有效地降低了成本,玻纤的受损度明显降低,玻纤的长度大,所制备的复合材料具有良好的力学性能。

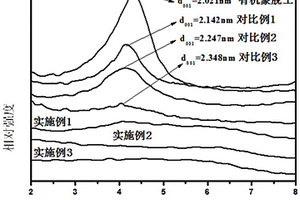

尼龙/层状硅酸盐粘土纳米复合材料的制备方法 720

 0

本发明涉及一种尼龙/层状硅酸盐粘土纳米复合材料的制备方法,该方法包括以下工艺步骤:首先将尼龙/层状硅酸盐粘土纳米复合材料母粒溶解在熔融的内酰胺单体中,在真空下除去内酰胺中的水分,然后加入催化剂,真空除水,再加入助催化剂进行混合,得到预混料,最后将预混料倒在预热到一定温度的模具中,在一定温度下阴离子开环聚合,或者将预混料加入到双螺杆挤出机的进料口,进行双螺杆反应挤出,从而制得尼龙/层状硅酸盐粘土纳米复合材料。采用本发明方法可以得到粘土片层完全剥离的尼龙纳米复合材料,该复合材料可以提高制品在使用中的稳定性,提高材料的热变形温度。

兼备电容电感性能的复合材料及其制备方法 1004

 0

本发明涉及一种兼备电容电感性能的复合材料 及其制备方法，属于电子复合材料制备技术领域。所述复合材 料以 Ni0.3Zn0.7Fe1.95O 4－Ni－PVDF和 Ba3Co2Fe23O41－Ni－PVDF两种体系的三元复合材料作为实验 对象。将铁氧体、金属镍颗粒与聚偏氟乙烯混合均匀后，置于 模具内，在温度为180～220℃，压力为10～15MPa的条件下， 热压20分钟成型。对于 Ni0.3Zn0.7Fe1.95O 4－Ni－PVDF体系，其起始磁导率在10MHz 以下均保持在30左右，介电常数在1kHz下达到200左右。对 于 Ba3Co2Fe23O41－Ni－PVDF体系，其起始磁导率在500MHz以 下均保持在4.0左右，介电常数在10MHz下能够达到130左右。 此种容感两性电子复合材料具有独特的双渗流结构，有效地实 现了高介电常数与高起始磁导率集成，且制备温度低，工艺简 便，具有良好的工业化应用前景。

硼碳氮纳米管/半导体氧化物复合材料及其制备方法和应用 948

 0

硼碳氮纳米管/半导体氧化物复合材料及其制备方法和应用,它涉及纳米材料/氧化物复合材料及其制备方法和应用。本发明解决了现有的检测氮氧化合物气体的敏感材料在室温下灵敏度低的问题。本发明的复合材料由硼碳氮纳米管、过渡金属盐和沉淀剂制成;其中硼碳氮纳米管由催化剂、含硼材料和碳纳米管在氨气气氛中制成;方法:催化剂、含硼材料和碳纳米管研磨后在氨气氛中烧结,再提纯、分散于金属盐溶液中,再经沉淀剂改性、干燥、烧结得到硼碳氮纳米管/半导体氧化物复合材料。本发明的复合材料是作为敏感材料应用于氮氧化合物气体的检测,该材料室温下可检测的氮氧化合物气体的摩尔浓度低至485ppb,灵敏度≥5%。

聚合物基正温度系数热敏电阻复合材料及其制备方法 988

 0

一种聚合物基正温度系数热敏电阻复合材料及其制备方法,该复合材料包括炭黑、负载在炭黑上的金属、以及聚合物,其中,金属、炭黑、聚合物的重量比为0.005-5∶20-60∶40-80,该复合材料室温下的电阻率为4-22ΩCM。该复合材料的制备方法,其步骤如下:1)炭黑表面氧化处理;2)步骤1)中表面氧化处理后的炭黑浸入可溶性金属盐水溶液,过滤、干燥,得到负载有可溶性金属盐的炭黑;3)还原负载有可溶性金属盐的炭黑得到负载有金属的金属改性炭黑;4)将步骤3)得到的金属改性炭黑与聚合物混合、混炼、成型,得到正温度系数热敏电阻复合材料。该热敏电阻材料的成本较低,同时导电率较高。

聚甲基丙烯酰亚胺泡沫/无机纳米复合材料及其制备方法 639

 0

本发明提供了一种聚甲基丙烯酰亚胺泡沫/无机纳米复合材料及其制备方法,该复合材料是以聚甲基丙烯酰亚胺为基体,以无机纳米材料为增强材料,其制备方法是用高速搅拌和功率超声将无机纳米材料均匀分散在含有引发剂、发泡剂、阻聚剂、交联剂、表面活性剂及脱模剂等助剂的甲基丙烯酸、甲基丙烯酰胺和甲基丙烯腈单体体系中,并在一定条件下经引发剂引发共聚,形成轻度交联的甲基丙烯酸-甲基丙烯酰胺-甲基丙烯腈共聚物/无机纳米复合材料,再经过一定程序升温,在高温下发泡并发生酰亚胺环反应制得聚甲基丙烯酰亚胺泡沫/无机纳米复合材料。由于无机纳米材料的加入,本发明的复合材料的力学性能和耐热性能有了明显的提高。

建立碳纤维增强树脂基复合材料损伤自诊断系统的方法 851

 0

一种建立碳纤维增强树脂基复合材料损伤自诊断系统的方法,其特征是方法步骤为:(1)通过电阻测量仪测量不同类型的复合材料在拉伸、冲击、弯曲外力作用前后的电阻值,建立复合材料应力—电阻数据库,利用超声扫描方法检测复合材料损伤,确立损伤—电阻变化的对应关系;(2)计算机对复合材料电阻变化进行分析、处理,实时诊断复合材料中是否存在损伤,并自动生成复合材料状况示意图。本发明的优点是:利用复合材料的导电特性,将复合材料作为其本身力学、电学性能的感应元件,达到复合材料损伤自诊断目的。该系统具有实时监测、诊断准确、直观明了的特点。

半固态真空热压制备颗粒增强镁合金复合材料的方法 688

 0

本发明涉及一种半固态真空热压制备颗粒增强镁合金复合材料的方法,它可满足颗粒增强镁合金复合材料制备与成形的需要。其方法是:运用搅拌铸造法制备颗粒增强镁合金复合材料浆料;将颗粒增强镁合金复合材料浆料浇注入水冷铜模中,冷却凝固后获得颗粒增强镁合金复合材料棒料毛坯;待颗粒增强镁合金毛坯冷却至室温后,除去其表面的氧化膜,获得表面洁净的颗粒增强镁合金复合材料坯料;根据待成形零件的模腔容积,截取出等体积颗粒增强镁合金复合材料坯料,并将其置入安放在真空热压炉中的模具中;对真空热压炉抽真空之后,加热颗粒增强镁合金复合材料坯料到镁基体合金固、液两相温度区间,然后施加外压压实坯料,冷却凝固后即可获得颗粒增强镁合金复合材料。采用本发明所制备的颗粒增强镁合金复合材料无颗粒破碎、孔隙率低、性能优异和制备工艺简单的优点。

使用纤维垫加工纤维强化复合材料的设备及制造方法 669

 0

本发明公开了一种使用复合材料纤维垫制造多功能纤维强化复合材料的方法及制造设备,其中使用至少两种类型的热塑性纤维和强化纤维制造复合材料垫或者复合材料板材,以及通过在用辊子挤压复合材料板材的同时由于强化纤维的固有弹性而具有发泡孔的轻质绝热板材。所述方法包含使所述热塑性纤维和强化纤维原纤维化和结合以形成复合材料垫,使所述复合材料垫分散和挥发,以及针刺经分散和挥发的复合材料垫。然后,使复合材料垫在预热区中受预热、在挤压区中受挤压和模制,并在冷却区中受冷却,以产生复合材料板材。可选择对复合材料板材重新加热,以凭借强化纤维的固有弹性获得类泡沫复合材料板材。

装配式轻质高强纤维复合材料施工支架 711

 0

一种装配式轻质高强纤维复合材料施工支架，包括Ⅱ型纤维复合材料枕木、I型纤维复合材料梁、□型纤维复合材料管、槽形纤维复合材料板、地基锚固螺栓和纤维复合材料螺栓等几部分组成。Ⅱ型纤维复合材料枕木通过地基锚固螺栓与底层盖梁固定；装配式轻质高强纤维复合材料施工支架主要由碳纤维复合材料型材、玄武岩纤维复合材料型材、玻璃纤维复合材料型材以及其中一种或几种纤维复合材料型材混杂而成。本发明的装配式轻质高强纤维复合材料施工支架，适用于悬臂长度10m以上的盖梁现浇施工作业，具有拼装速度快，支架质量轻，抗力足，可重复利用以及应用范围广泛的特点。

高精度反射器复合材料成型模结构及其成型工艺方法 1039

 0

本发明涉及一种高精度反射器复合材料成型模结构及其成型工艺方法，属于复合材料制造技术领域。包括：复合材料壳体、第一加强背筋、复合材料圆筒、第二加强背筋；所述第一加强背筋与第二加强背筋组成扇形结构，其中心区域设置有复合材料圆筒，第一加强背筋、第二加强背筋与复合材料圆筒胶接为一体；复合材料壳体的外缘为两个台阶结构形式。本发明公开了一种高精度反射器复合材料模具结构形式，该结构采用复合材料壳体+复合材料背筋的结构形式，背筋采用的是扇形结构，该结构与格栅结构比较，优点在于：1、复合材料模具热稳定性能好；2、模具周围空气通畅，模体受热均匀；3、复合材料壳体采用两个台阶，增加了复合材料模具自身的刚性。

聚苯胺@碳纳米管导电压敏复合材料及其应用 635

 0

本发明提供了一种聚苯胺@碳纳米管导电压敏复合材料及其制备方法。聚苯胺@碳纳米管导电压敏复合材料，所述聚苯胺通过芘基与碳纳米管之间以π-π堆积的形式相结合。聚苯胺@碳纳米管导电压敏复合材料，通过以下步骤制备得到：(1)制备氨基芘@碳纳米管复合材料：(2)原位接枝聚苯胺导电聚合物：(3)聚苯胺@碳纳米管导电压敏复合材料的性能优化。本发明的导电压敏复合材料通过碳纳米管与聚苯胺之间通过芘基以π-π堆积的形式相结合，既实现了碳纳米管表面的化学接枝，又保证了碳纳米管的SP2杂化轨道结构不被破坏。聚苯胺@碳纳米管导电压敏复合材料具有良好的导电性能和一定的压敏特性，极大拓展了聚苯胺@碳纳米管导电压敏复合材料的应用前景。

复合材料层压板 851

 0

本实用新型公开了一种复合材料层压板。所述复合材料层压板用于设置在所述拉伸试验机上；所述复合材料层压板具有多个孔状结构；所述复合材料层压板自其设置在所述拉伸试验机上的位置处向各个方向延伸，形成多个复合材料层压板分支；每个所述孔状结构设置在一个所述复合材料层压板分支上。在本实用新型的复合材料层压板中，复合材料层压板自其设置在拉伸试验机上的位置处向各个方向延伸，形成多个复合材料层压板分支，且每个孔状结构设置在一个复合材料层压板分支上。采用这种结构，能够在一块复合材料层压板上测试该复合材料层压板相对于与该复合材料层压板的铺层方向呈各个角度的孔状结构的孔的挤压性能，提高了复合材料层压板的试验效率。

各向异性导电聚丙烯复合材料及其制备方法 1002

 0

本发明涉及聚丙烯复合材料制备技术领域，具体公开了一种各向异性导电聚丙烯复合材料及其制备方法。包含如下步骤：(1)将多巴胺和Fe₃O₄磁性颗粒加入去离子水中，在20～30℃下超声1～3h；将产物用有机溶剂沉淀，离心干燥后得多巴胺负载Fe₃O₄；(2)将多巴胺负载Fe₃O₄、多壁碳纳米管和乙烯‑醋酸乙烯共聚物加入到有机溶剂中超声1～3h，然后去除有机溶剂浇注制备成膜，得EVA/MWNT/Fe₃O₄复合膜；(3)将EVA/MWNT/Fe₃O₄复合膜与聚丙烯熔融共混，在通过双螺杆挤出机挤出得PP/EVA/MWNT/Fe₃O₄复合材料母料，再通过注塑成型制备出PP/EVA/MWNT/Fe₃O₄复合材料板条；(4)将PP/EVA/MWNT/Fe₃O₄复合材料板条在160～200℃下，放入20～30mT的磁场中5～15min，得到各向异性导电聚丙烯复合材料。由该方法制备得到的各向异性导电聚丙烯复合材料体现了优异的各向异性导电性能。

连续纤维增强金属基复合材料的补强方法 998

 0

一种连续纤维增强金属基复合材料的补强方法,本发明涉及一种纤维增强金属基复合材料。本发明是为解决纤维增强金属基复合材料构件在厚度方向的刚度和强度性能低、面内剪切和层间剪切强度低、冲击韧性低、易分层的问题,本发明的方法是这样实现的:将纤维预制件(2)制备完成后,在纤维预制件(2)中加入金属丝(1),纤维预制件(2)与复合材料基体(3)通过加热进行金属液浸渗,冷却后即完成对连续纤维增强金属基复合材料的补强。由于金属丝本身具有高强度高韧性而且与基体有较强的结合力,因而本发明的金属丝的存在有效地增强了纤维复合材料层间或厚度等薄弱方向上的强度,提高了纤维复合材料的层间强度和冲击韧性、损伤容限,避免了分层。

复合材料锌锭模及其制备方法 941

 0

本发明涉及一种复合材料锌锭模及其制备方法，属于复合材料技术领域。该复合材料锌锭模为现有的锌锭模表面上覆盖层状陶瓷颗粒增强金属基复合材料，该陶瓷颗粒增强金属基复合材料的厚度为2～10mm，该陶瓷颗粒增强金属基复合材料中陶瓷颗粒体积占40～60%，剩余体积为与现有的锌锭模金属材料相同的金属基体。首先制备得到预制体，并将预制体快速放入到型腔，并用钉子将预制体固定在铸型内表面上，最后将固定预制体铸型内浇注与现有锌锭模金属材料相同的金属基体液，冷却后获得复合材料锌锭模。该复合材料锌锭模不仅具有较好的耐锌液腐蚀性能，又具有优良的磨损性能。该方法工艺较为简单，适合工业化生产。

具有优良遮断性的纳米复合材料混合物组合物 1046

 0

本发明是关于一种具有优良遮断性的纳米复合材料混合物组合物,以及特别是关于一种包含聚烯烃树脂;一种或多种具有遮断性的纳米复合材料选自乙烯基乙烯醇(EVOH)/插入型粘土纳米复合材料,聚酰胺/插入型粘土纳米复合材料,离子交联聚合物/插入型粘土纳米复合材料,和聚乙烯醇(PVA)/插入型粘土纳米复合材料;以及增容剂的纳米复合材料混合物组合物。这种纳米复合材料混合物组合物具有优良机械强度和对氧气、有机溶剂以及水蒸汽有优良遮断性。此外,它具有优良化学遮断性,它可以用于单层/多层吹模塑形和胶膜加工。

复合材料本构模型的构建方法及系统 741

 0

本发明提供了一种复合材料本构模型的构建方法及系统，涉及材料力学领域。方法包括：获取复合材料的细观结构特征；根据复合材料的细观结构特征确定复合材料的细观结构理想拓扑结构；计算复合材料细观结构各组分的弹性常数；根据复合材料的细观结构理想拓扑结构和复合材料细观结构各组分的弹性常数，利用有限元仿真软件构建复合材料的代表性体积元模型；对复合材料的代表性体积元模型施加周期性边界条件，确定复合材料的均质化弹性常数；根据复合材料的均质化弹性常数构建复合材料的弹性本构关系。本发明提供的构建方法及系统，能够有效提升复合材料本构模型的普适性和构建效率，并降低构建成本，为复合材料力学性质的分析提供帮助。

硅碳复合材料及其制备方法、锂电池负极及锂电池 794

 0

本发明涉及硅碳复合材料及其制备方法、锂电池负极及锂电池。本发明提供一种硅碳复合材料，该硅碳复合材料包含含硅粒子、导电材料及碳包覆层。该碳包覆层包覆该含硅粒子。该硅碳复合材料的由X射线光电子能谱法(X‑ray photoelectron spectroscopy)所测得的sp²碳的特征峰的积分面积值与特征峰积分面积总和的比值在0.7至0.9的范围内，其中，该特征峰积分面积总和为C1s轨域的特征峰的积分面积总和。该硅碳复合材料具有高的电容量保持率。本发明还提供一种硅碳复合材料的制备方法、包含该硅碳复合材料的锂电池负极以及包含该锂电池负极的锂电池。

基于超临界发泡工艺制备电致聚碳酸亚丙酯基形状记忆复合材料及方法 1104

 0

本发明属于形状记忆材料的技术领域，公开了一种基于超临界发泡工艺制备电致聚碳酸亚丙酯基形状记忆复合材料及方法。所述方法：1)将聚碳酸亚丙酯、聚乳酸及碳纳米管进行熔融共混，得到聚碳酸亚丙酯/聚乳酸/碳纳米管复合材料；2)以超临界CO₂为发泡剂对步骤1)中所得的复合材料进行间歇式发泡，获得聚碳酸亚丙酯形状记忆复合材料。本发明的方法减少了碳纳米管的加入量，降低了复合材料的渗透阈值，但同时提高了复合材料的电导率，并且复合材料还具有较好的力学性能。

新型超高温陶瓷一体化改性抗烧蚀炭/炭复合材料及其制备方法 808

 0

本发明公开了一种新型超高温陶瓷(Zr0.8Ti0.2C0.74B0.26)一体化改性抗烧蚀炭/炭复合材料及其制备方法。步骤包括：(1)将碳纤维预制体进行高温热处理后，置于化学气相渗透炉内沉积热解碳，制备出多孔炭/炭复合材料；(2)将沉积有热解碳的炭/炭复合材料置于锆钛混合粉上，通过高温熔渗反应法制备出非化学计量比锆钛碳化物改性炭/炭复合材料；(3)将上述复合材料置于C，B4C，SiC，Si以及促渗剂的混合粉末中，采用包埋法使之形成具有一体化结构的超高温陶瓷改性炭/炭复合材料。本发明方法简单，操作方便，可以制备大尺寸部件；适用于高超音速飞行器等耐热部件中抗烧蚀炭/炭复合材料的基体和涂层一体化改性。

环氧树脂复合材料和电路板及其制作方法 790

 0

本发明涉及一种环氧树脂复合材料，其包括环氧树脂、羧基封端的二聚酸改性聚酯、聚丙二醇醚缩水甘油醚及片状银粉。所述片状银粉在所述环氧树脂复合材料中所占的质量百分含量为58.2%至66%。所述环氧树脂复合材料的体电阻率小于0.001欧姆?厘米。所述环氧树脂复合材料的粘度为25000厘泊至40000厘泊。本发明提供的环氧树脂复合材料具有较低的体电阻率及良好的柔软性，可以作为电路板的低电阻率的电阻材料使用。本发明还提供一种该环氧树脂复合材料的制作方法、具有由该环氧树脂复合材料制成的电阻的电路板及该电路板的制作方法。

载镁生物复合材料及其制备和使用方法 996

 0

一种载镁生物复合材料，它是由硝酸镁、氢氧化钠和卤虫卵壳制备而成；所述载镁生物复合材料的制备方法是将硝酸镁配置成水溶液，向每100mL上述水溶液中加入卤虫卵壳2-8g，超声分散2-8h，磁力搅拌10-20h，溶液在40-80℃水浴蒸干，加入NaOH溶液中，磁力搅拌8-12h,过滤，用去离子水清洗至中性，烘干，得到载镁生物复合材料；用上述载镁生物复合材料去除浓度为5-30mg/L的含磷废水，其去除率在45-80％，是一种很好的吸附剂；吸附磷之后的载镁生物复合材料是一种可生物降解的磷缓释肥料。本发明生产工艺易控制，生产成本较低，制得的载镁生物复合材料对磷具有良好的吸附效果，聚磷之后载镁生物复合材料可以作为能降解的缓释磷肥。

聚苯胺纳米管阵列/石墨烯复合材料电极及其制备方法和应用 834

 0

本发明提供了一种聚苯胺纳米管阵列/石墨烯复合材料电极及其制备方法和应用，属于新能源产品领域。该复合材料电极包括聚苯胺纳米管阵列/石墨烯复合材料和导电基底，石墨烯掺杂在聚苯胺纳米管阵列中形成纤维-片层共存结构，聚苯胺纳米管的直径为150nm～300nm，聚苯胺纳米管的管间距为300nm～400nm；该复合材料涂覆于导电基底之上形成聚苯胺纳米管阵列/石墨烯复合材料电极。本发明的复合材料电极导电性好，循环性能及电容性能优异；制备该复合材料电极的方法易于操作、环境友好；使用该复合材料电极的超级电容器，电容量高，循环性能好。

磁性元件的制备方法 692

 0

本申请涉及半导体技术领域，具体公开一种磁性元件的制备方法。制备方法包括绕制导线，形成线圈；将线圈放置于模具中；向模具中填入磁性复合材料，磁性复合材料包括软磁金属材料和粘合剂，软磁金属材料和粘合剂以预设比例混合而成，软磁金属材料的相对致密度大于等于0.5，相对致密度为振实密度与真密度的比值；向模具中施加预设压强以使磁性复合材料流动并形成包覆线圈的磁性体，预设压强小于磁性复合材料的塑性变形强度以及线圈的塑性变形强度。在实际压制时，无需采用较大的压强，只需较小的压强即可使磁性复合材料具有较高的成型致密度，避免因较大的压强而使得磁性复合材料本身和线圈结构受到损坏等问题。

Ti₂AlC增强铜基复合材料的制备方法 845

 0

一种Ti2AlC增强铜基复合材料的制备方法，它涉及一种铜基复合材料及其制备方法。解决了铜基复合材料脆性大、导电性能差、摩擦系数高的缺点。一种Ti2AlC增强铜基复合材料的制备方法，主要包括两大步骤：一、采用粉末冶金的方法制备多孔Ti2AlC坯体。二、采用熔渗技术，将纯铜熔体挤压进入多孔Ti2AlC坯体中，制备出Ti2AlC增强铜基复合材料。该发明可以制备具有优异的导电性和自润滑效果的铜基复合材料。
