江苏苏州有色金属复合材料技术理论与应用

含不锈钢纤维的电磁屏蔽复合材料 594

 0

本发明涉及一种含不锈钢纤维的电磁屏蔽复合材料，各组分重量配比为：聚酰胺树脂50~85份、连续不锈钢纤维5~20份、石墨粉5~10份、金属粉3~8份、短切导电纤维2~4份、抗氧剂0.2~1份、浸渍树脂0.5~3份、2‑叔丁基‑4‑甲基苯酚0.2~0.5份、阻燃剂8~25份、POE‑g‑MAH 2‑6份、氨乙基哌嗪0.1~0.3份；所述的连续不锈钢纤维单丝直径为10~20μm，芯数为2000~12000；所述POE‑g‑MAH的接枝率大于等于1%。本发明拓宽了屏蔽频带的宽度，既降低了材料的成本，又拓展了材料的应用领域，屏蔽效能在30MHz‑1.5GHz内最高达到60dB。

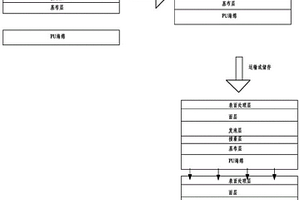

耐黄变的PU海绵复合用PVC合成革和复合材料 899

 0

本发明涉及一种耐黄变的PU海绵复合用PVC合成革和复合材料，PVC合成革包括依次层叠设置的基布层、接着层、发泡层和面层，接着层的原料配方包含PVC树脂、抗胺剂和稳定剂，其中，抗胺剂的添加量占PVC树脂质量的0.3~1%，稳定剂的添加量占PVC树脂质量的2~4%，抗胺剂为高氯酸盐。本发明通过在接着层中添加抗胺剂，使得PVC合成革在火焰复合PU海绵后，接着层中的抗胺剂能够与PU海绵中的胺类物质进行反应，有效抑制PU海绵中胺类物质的析出，大大降低复合有PU海绵的PVC合成革卷曲时渗透到表皮层的胺类物质，抗黄变性显著提高，有效解决储存和运输过程中黄变问题。

碳纤维基抗穿刺复合材料耐磨鞋头及其制备方法 742

 0

本发明公开了一种碳纤维基抗穿刺复合材料耐磨鞋头，由以下重量份配比的材料制成：聚丙烯腈基碳纤维30‑50份、酚醛基碳纤维20‑30份、双马来酰亚胺树脂20‑28份、芳酰亚胺纤维18‑26份、聚醚醚酮10‑16份、丙烯酸甲醋8‑12份、丁基橡胶6‑8份、磷酸三丁酯5‑9份、双氰胺5‑9份、双肉桂酰基硫代双丙酸脂5‑7份、双硫醚5‑7份、单烷氧基焦磷酸酯3‑7份、聚酰胺3‑7份、醋酸乙烯2‑6份和乙酸乙烯脂2‑6份；采用聚丙烯腈基碳纤维、酚醛基碳纤维、双马来酰亚胺树脂和芳酰亚胺纤维原料制备鞋头，具有轻便，力学性能强等特点；双氰胺能协同磷酸酯，提高制备的鞋头的阻燃性；双肉桂酰基硫代双丙酸脂能协同双硫醚，增加制备鞋头的抗氧化性能，防止鞋头风化，增加其使用寿命。

碳纤维复合材料和钢的固态连接 846

 0

本发明涉及一种碳纤维复合材料和钢的固态连接，采用搅拌摩擦搭接焊方法，搅拌头旋转速度6‑11转/s，行走速度1.5‑13mm/s，插入深度0.1‑0.5mm，倾斜角度0.2‑5º，采用圆锥形搅拌头，锥度60‑80º，轴肩尺寸10‑20mm，搅拌头材料为钴基碳化钨或镍基碳化钨。

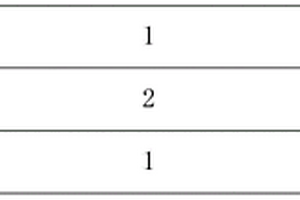

复合材料及其制备方法及使用其的电子产品 808

 0

本发明公开了一种复合材料及其制备方法，其特征在于，包括柔性基底层(2)和设置在所述柔性基底层(2)两侧的金属层(1)，所述柔性基底层(2)的厚度为0.01～0.03mm，所述金属层(1)的厚度为0.05～0.08mm。本发明相比于现有技术，利用三层结构的一体成型技术，可以节省现有技术中转轴所占的空间比例，另外利用金属的强度和硅胶的韧性1万次以上的疲劳强度，满足电子产品所需的折叠要求。

耐腐蚀贵金属粉末冶金复合材料及其制备方法 669

 0

本发明公开了一种耐腐蚀贵金属粉末冶金复合材料及其制备方法，成分及各成分质量百分含量为：铜15%~35%，钯2.0%~5.6%，铂0.25%~1.45%，二氧化硅1.0%~4.5%，镉0.38%~1.85%，镍1.5%~5.6%，二氧化钛1.2%~3.4%，聚酰亚胺2.5%~4.9%，余量为Fe。在粉末冶金材料中添加贵金属元素及聚酰亚胺，能有效提高材料的耐腐蚀性能，降低腐蚀速率，延长使用寿命。分别在酸性、碱性和高盐溶剂中浸泡，考察其耐腐蚀性能，结果表明，在酸碱盐体系中腐蚀速度低于0.01mm/a。

高强度防水复合材料及其制备方法 1043

 0

本发明公开了一种高强度防水复合材料由外向里依次由OPP印刷膜、第一LDPE层、编织布、第二LDPE层、EPE层、无纺布组成。本发明与现有技术相比具有以下优点：牢度强，使用寿命长，内层防水，具有一定的隔冷保暖作用，当制作游戏垫使用时小孩不易受凉；用途广泛，可制作游戏垫、收纳盒、包装盒等。

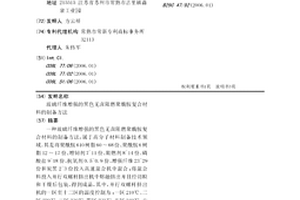

玻璃纤维增强的黑色无卤阻燃聚酰胺复合材料的制备方法 943

 0

一种玻璃纤维增强的黑色无卤阻燃聚酰胺复合材料的制备方法，属于高分子材料制备技术领域。其是将聚酰胺610树脂60～68份、聚酰胺6树脂12～17份、增韧剂7~11份、阻燃剂8~14份、磷酸盐9~18份、抗氧剂0.5~0.9份、增强纤维23~29份和炭黑2~3份投入高速混合机中混合；将混合料投入并行双螺杆挤出机中熔融挤出并且经切粒和干燥后包装，得到成品，其中，并行双螺杆挤出机的一区至十二区的温度控制为：一区210℃、二区220℃、三区230℃、四区235℃、五区240℃、六区240℃、七区245℃、八区245℃、九区245℃、十区245℃、十一区245℃、十二区245℃。具有的性能指标：拉伸强度大于110～150MPa，弯曲强度大于200～220MPa，悬臂梁缺口冲击强度大于10～14kJ/m2，阻燃性达到V-0(UL-94-1.6mm)。

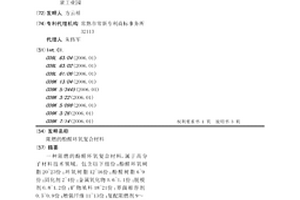

阻燃的酚醛环氧复合材料 578

 0

一种阻燃的酚醛环氧复合材料，属于高分子材料技术领域。包含以下组份：酚醛环氧树脂20~23份；环氧树脂12~16份；酚醛树脂6~9份；固化剂2~4份；金属氧化物0.6~1.1份；脱模剂0.8~1.2份；矿物填料18~21份；界面相容剂0.5~0.9份；增强纤维11~13份；复配阻燃剂9～13份。优点：具有耐热性能好、强度高、成型方便的特点。经过测试，弯曲强度88MPa,热变形温度240℃，阻燃性达到V-0等级（UL-94-V-01.6mm）。

无卤阻燃的尼龙610与聚丙烯合金复合材料 650

 0

一种无卤阻燃的尼龙610与聚丙烯合金复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：尼龙610树脂140～170份；聚丙烯树脂39～51份；接枝的聚丙烯树脂17～28份；偶联剂2.2～3.3份；填料50～65份；三聚氰胺尿酸盐35～52份；抗氧剂   0.9～1.7份；玻璃纤维77～92份；表面改性剂0.5～0.9份。优点：可保障安全；具有环保性；可以应用于诸如汽车、电子和机械等领域。

纤维复合材料制备用丝线传输装置 769

 0

本实用新型公开了一种纤维复合材料制备用丝线传输装置，包括底座，所述底座的左端转动连接有一对初级导辊，所述初级导辊圆周外壁上等距分布有一组初级导线槽，所述初级导辊的右侧设置有一组成对设置的初级导线座，所述初级导线座的圆周外壁上设置有初级过线槽，所述底座的右端转动连接有一对次级导辊，所述次级导辊圆周外壁上分布有一组紧密相连的次级导线槽，所述次级导辊的左侧固定设置有一组次级导线座，所述次级导线座的圆周外壁上设置有次级过线槽，所述初级导线槽、次级导线槽、初级过线槽和次级过线槽的横截面设置为半圆形结构。本实用新型结构简单，传输效果好，有效降低卡丝、断丝的几率。

复合材料强度测试用装置 784

 0

本实用新型公开了一种复合材料强度测试用装置，包括强度测试装置主体连接杆，所述强度测试装置主体的顶部设置有安装架，所述安装架的顶部配合安装有调整机构，所述调整机构的底部连接有液压杆，所述强度测试装置主体的顶部连接有支撑垫；本实用新型在使用过程中，需要调整液压杆水平方向的位置时，可方便的调整液压杆的使用位置，且在滚珠螺母连接板移动过程中，可确保安装座移动过程中液压杆的结构较为稳定，同时起到了辅助支撑的作用；本实用新型设置有锁死机构，在液压杆的位置调整完成后，限位套能够对连接杆的外侧夹紧，且限位套内的转动垫能够起到辅助限位的作用，锁死过程简便，达到了易于锁死液压杆的位置的目的。

三层绝缘复合材料 664

 0

本实用新型公开了一种三层绝缘复合材料,包括聚酯薄膜,聚酯薄膜的上表面通过胶粘剂复合有无机—有机纤维混抄纸,聚酯薄膜的下表面通过胶粘剂复合有聚芳酰胺纤维纸;本实用新型将三种材料的性能优势有机结合,比现有产品NMN成本低,具有更高的耐热等级H级(180℃),吸漆量大,使用寿命更长。

高隔热、高强度复合材料 968

 0

本实用新型公开了一种高隔热、高强度复合材料，由外向里依次由PET膜、第一粘合剂层、铝膜层、第二粘合剂层、第一PE膜、第一LDPE膜、第二PE膜、第二LDPE膜、EPE膜、第三LDPE膜、编织布、第四LDPE膜组成。本实用新型与现有技术相比具有以下优点：本实用新型采用特殊的材料和结构，通过独特的工艺制成，具有优良的隔热性能，密封性好，保温保冷性能优异，强度高，耐用性好，不易脱壳，使用寿命长，外观平整，无光污染，环保，使用范围广泛，可用于制作包装袋、购物袋、保温袋等。

应用于汽车轻量化的纤维复合材料的切割装置 970

 0

本实用新型公开了应用于汽车轻量化的纤维复合材料的切割装置，包括切割台，所述切割台的顶部固定连接有气缸，所述气缸的左侧固定连接有支撑板，所述支撑板的另一端固定连接有固定块，所述固定块的底部固定连接有刀座，所述刀座的内部固定连接有环形管，所述环形管的内部管道连接有气压箱，所述气压箱的内部滑动连接有气压板，所述气压板的内部固定连接有复位弹簧，所述复位弹簧的另一端固定连接在气压箱的底部，所述气压板的外侧固定连接有气压杆，所述气压杆的另一端固定连接有夹持板，所述夹持板的内部接触连接有刀杆，所述刀杆的底部固定连接有切刀，本实用新型，具有便于更换切割刀和切割缓冲的特点。

镁锂合金复合材料铸造设备 1010

 0

本实用新型公开了一种镁锂合金复合材料铸造设备，包括内套，所述内套顶部设有盖板，所述内套底部设有底板，所述内套分别与盖板和底板连接处设有密封条凹槽，所述内套上盘卷有电磁线圈，所述内套外侧设有水套，所述内套和水套之间形成空腔，所述水套两侧分别设有循环水入水口和循环水出水口，所述内套顶部外侧设有油封，本实用新型通过电磁感应线圈施加电流后可产生交流电场使合金组织得到均匀细化，保证合金质量；内腔通过循环水入水口和循环水出水口通入冷却循环水，通过快速冷却的方式使铸锭冷却；内腔与盖板和底板的闭合处的密封条凹槽内加入高弹性密封条可以保证安装的密封性，装置内套顶部有油封设计，铸锭可以通过润滑顺利铸出。

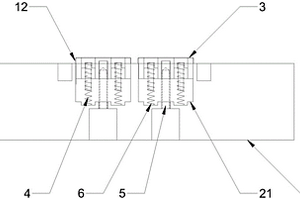

柔软性纯铝箔和玻璃纤维复合材料的加工模具 861

 0

本发明涉及一种柔软性纯铝箔和玻璃纤维复合材料的加工模具，包括腐蚀模、第一铝块和第二铝块；腐蚀模和第一铝块通过定位PIN固定；腐蚀模上开设两个并排的腰形孔；腰形孔的外周嵌有刀刃；第一铝块开设供定位PIN和定位销埋置的第一凹槽；第一凹槽的底部设有支撑座；第二铝块开设供定位PIN和定位销埋置的第二凹槽；定位PIN外壁套有弹簧；定位PIN和定位销依次插入第一凹槽和第二凹槽，第二铝块嵌入第一凹槽内，将第二铝块固定连接。本发明保证制品的冲切口四周坡度均匀，四周坡度≤0.1mm。

耐磨齿轮用铜基复合材料及其制备方法 1052

 0

本发明公开了一种耐磨齿轮用铜基复合材料及其制备方法，由如下重量百分数的组分组成：碳化钛：2‑3％，锑：1‑2.5％，锡：7‑9％，锌：10‑12％，镍：0.5‑1.5％，铋：2‑3.5％，镧：0.02‑0.05％，铈：0.015‑0.0375％，余量为铜。将碳化钛材料通过本发明的制备方法均匀分布在铜、锑、锡、锌、镍、铋合金溶液当中，利用碳化钛高硬度的性能，实现合金材料的性能的进一步提升。本发明所得到的复合合金新材料具有更高的强度﹑硬度，从而满足材料在各种机械零部件中应用的要求。

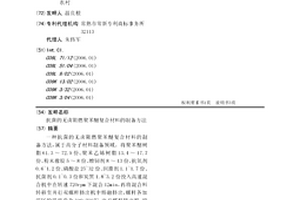

抗菌的无卤阻燃聚苯醚复合材料的制备方法 637

 0

一种抗菌的无卤阻燃聚苯醚复合材料的制备方法，属于高分子材料制备领域。将聚苯醚树脂61.3～72.5份、聚苯乙烯树脂13.4～17.7份、粉末橡胶5～8份、增韧剂8～13份、抗氧剂0.6~1.2份、磷酸盐25~32份、润滑剂1.1~1.7份、抗菌剂0.1~0.3份和炭黑1.8~3.2份投入高速混合机中在转速720rpm下混合12min，再将混合料转移至并行双螺杆挤出机中熔融挤出，螺杆各加温区的温度设为190-250℃，出双螺杆挤出机，经水冷却、切粒和干燥即可。拉伸强度16～24MPa，伸长率230～320%,表面硬度45～55D，阻燃性V-0(UL-94-3.0mm),能有效地抑制细菌繁殖。

通过超浓乳液制备氧化镍纳米复合材料的方法 563

 0

一种超浓乳液制备氧化镍纳米复合材料的方法，包含以下步骤：步骤一：将氧化镍与油酸正丁酯按照质量比1:4-6在密封条件下搅拌混合；步骤二：将浸渍后的氧化镍用乙醇洗涤，真空干燥至恒重；步骤三：将去离子水与十二烷基磺酸钠在密封条件下搅拌溶解，获得水相溶液；步骤四：通过超声分散将氧化镍、偶氮二异丁腈分散在苯乙烯与三烯丙基异三聚氰酸酯的油相中；步骤五：将步骤四中得到的混合液缓慢滴加到步骤三中的所述水相溶液中，滴加完成后继续搅拌，获得超浓乳液；步骤六：密封离心所述超浓乳液，在恒温水浴锅中反应12-36h，通过提纯、真空干燥获得产物。按上述工艺获得的产物包覆率高，反应所需时间较短，材料在应用中与聚合物的相容性可以得到很好的提高。

碳纳米管包覆金属氧化物晶体的超顺磁性纳米复合材料及制备方法和应用 729

 0

本发明提供了一种碳纳米管包覆金属氧化物晶体的超顺磁性纳米复合材料及其制备方法和应用。金属氧化物纳米颗粒修饰的磁性纳米材料特征为在碳纳米管（CNTs）上包裹有磁性材料，磁性材料上修饰有金属氧化物纳米颗粒。本发明的金属氧化物纳米颗粒修饰的磁性纳米材料可以对低至1×10-9M级的复杂肽段混合物中的痕量磷酸化肽段实现高选择性富集，方法简单有效。该材料及制备方法在蛋白质组学翻译后修饰研究等领域有良好的实用价值和应用前景。

新型复合材料韧带-骨支架的一体化制造方法 686

 0

本发明公开了一种新型复合材料韧带-骨支架的一体化制造方法，制造韧带支架、骨支架、固定钉硅胶模具后，连接韧带支架与骨支架，在固定钉硅胶模具中倒入熔融状固定钉材料，将骨支架压入固定钉硅胶模具中，将辅助植入装置放于未固化的固定钉材料溶液中,固化后将辅助植入装置拔出，得到韧带-骨支架。固定钉将韧带-骨支架与自体骨通道进行初期固定，后期通过自体骨长入骨支架孔洞及骨支架降解长出骨组织达到稳定的生理固定，辅助植入装置将韧带-骨支架导入骨通道。整个韧带-骨支架都是可以生物降解的，无需取出，更可以达到良好的生理固定。

陶瓷基混杂复合材料及其结构 890

 0

一种陶瓷基混杂复合材料及其结构。该材料具有多层结构，成管状，由外到内依次是镍涂层、SiC泡沫、SiC增密的碳纤维预制体和SiC涂层，厚度分别为0.5～3mm、1～5mm、0.5～5mm和0.1mm～0.5mm。它们通过原子间作用力相互结合，能在高温环境下稳定工作，并且抗氧化、防腐蚀，可作为要求严苛的航空航天器喷管等高温结构件。

聚对苯二甲酸乙二醇酯改性的阻燃聚酰胺复合材料的制备方法 727

 0

一种聚对苯二甲酸乙二醇酯改性的阻燃聚酰胺复合材料的制备方法，属于高分子材料制备技术领域。其是先将聚酰胺66树脂120～135份、聚对苯二甲酸乙二醇酯25～36份、聚碳酸酯12～18份、相容剂7~14份、阻燃剂28~35份、抗氧剂1.1~1.7份、增强纤维32~45份和炭黑2.1~3.1份投入高速混合机中混合；再将混合料引入并行双螺杆挤出机中熔融挤出，经冷却、切粒和干燥后得到成品，并行双螺杆挤出机的螺杆温度自一区至十二区分别控制为：230℃、235℃、245℃、255℃、255℃、265℃、265℃、275℃、275℃、275℃、275℃、275℃。具有如下的性能指标：拉伸强度120～148MPa，弯曲强度235～255MPa,缺口冲击强度13.6～17.2kj/m2,阻燃性达到V-0(UL-94-3.0mm)，热变型温度165～190℃。

导电复合材料的制备方法 621

 0

本申请公开了一种导电复合材料的制备方法，步骤为：1)按照质量份数比称取各种原料；2)先将膨胀石墨预热，用偶联剂进行表面处理n；3)加入聚乙烯醇、PE蜡、POE和高密度聚乙烯，搅拌40-60min，再加入铁粉、锌粉和UHMWPE，搅拌20-40min；4)加入剩余原料，混合80-120min，然后投入挤出机。制得的产品电磁屏蔽效能25-65db；电导率10-3-10-2S/cm，比纯HDPE的电导率10-10高；体积电阻率3-7Ω·cm，拉伸强度30-50MPa；断裂伸长率280-320％，冲击强度15-35kJ/m2。

纤维增强高分子复合材料反应釜处理浓酸碱废液的方法 1011

 0

本发明公开了纤维增强高分子复合材料反应釜处理浓酸碱废液的方法，包括如下步骤：废液送至反应釜；反应釜抽真空；废液第一次升温以及废液升温后产生低挥发度蒸气进行分馏脱污；废液第二次升温以及废液升温后产生水蒸气冷凝进而产生蒸馏水回收再利用；对废液升温蒸发后的残留少量浓缩液进行收集，本发明在蒸发浓缩处理浓酸碱废液前，无需混合化学药剂进行酸碱中和前处理，避免了二次危废增加，极大的节省加药处理成本和减少危废量产生；同时安全性高、能源消耗较低；蒸馏水的回收利用率高；并且能有效浓缩减少危废的量，极大的节约了危废的储存、运送和委外清运处置成本。

相变微胶囊复合材料的制备装置及其制备方法 697

 0

本发明涉及微胶囊技术领域，尤其涉及一种相变微胶囊复合材料的制备装置及其制备方法，其装置包括底框，所述底框的底部外壁固定有四个呈矩形状分布的支柱，且底框的两侧内壁均固定有加热网，所述底框的底部内壁一侧固定有温度传感器，且温度传感器的信号端通过信号线连接有微处理器。本发明本发明可通过超声波发生器对芯材进行充分分散，然后通过电机带动搅拌架对溶液进行搅拌，同时配有加热灯对底框内的水进行加热，即提供水浴加热对制备箱进行加热，然后设置四个点滴部件可同时满足多种壁材溶液进行滴管，可通过滴速控制器控制点滴速度，集多个功能为一体，操作人员无需反复移动，提供了工作效率。

改性稻草/聚乙烯复合材料及制备方法 789

 0

本发明涉及一种改性稻草/聚乙烯复合材料,各组分及质量份数比为:改性稻草60～70份、聚乙烯25～30份、胶黏剂3.5～5份、增溶剂1～2份、润滑剂2.5～4份。制备方法为先将普通稻草改性处理;再将改性稻草与其他各组分按重量份数比加入到搅拌速度400～500r/min的搅拌机中搅拌均匀,挤出造粒;将造粒得到的粒子先在预压机中预压,然后投入热压机中热压,冷却,切割;最后经表面拉毛整形得成品。本发明制得得产品易于加工,不含甲醛,木质感强,表面硬度高,耐磨性强且环保,具有形似木材又优于木材的性能。

新型多层复合热塑性PP连续纤维增强复合材料 819

 0

本实用新型公开了一种新型多层复合热塑性PP连续纤维增强复合材料，它从下至上依次设有第一聚丙烯PP层、纵向连续玻璃纤维层、横向连续玻璃纤维层和第二聚丙烯PP层。本实用新型采用纵向连续玻璃纤维层、横向连续玻璃纤维层玻璃纤维进行增强，大大提高了其拉伸强度，拉伸强度达到140Mpa以上。

硬质碳纤维毡复合材料 904

 0

本实用新型公开了一种硬质碳纤维毡复合材料，包括碳纤维毡本体，所述碳纤维毡本体包括基布层，基布层的顶部连接有第一保温层，基布层的底部连接有第二保温层，第一保温层的顶部连接有第一阻燃层，第二保温层的底部连接有第二阻燃层，第一阻燃层的顶部连接有第一耐腐蚀层，第二阻燃层的底部连接有第二耐腐蚀层，第一耐腐蚀层的顶部连接有耐磨层，耐磨层的顶部连接有绝缘层。本实用新型设计合理，实用性好，增强了硬质碳纤维毡的抗拉性能和抗压性能，使得硬质碳纤维毡具有良好的保温性能，而且具有良好的阻燃性、耐腐蚀性、耐磨性和绝缘性，延长了硬质碳纤维毡的使用寿命，适合推广使用。
