全部
▼
热搜：
935
0
本发明提供了一种氧化硅复合材料及其制备方法与应用。所述氧化硅复合材料制备方法包括如下步骤：将硅粉和二氧化硅粉进行球磨混合处理，获得混合粉体；将所述混合粉体与次氯酸盐混合处理后，获得混合前驱体；将所述混合前驱体在含有氮源的气氛中进行梯度烧结处理，获得氧化硅复合材料。本发明氧化硅复合材料的制备方法制备的氧化硅复合材料具有良好的电子导电网络，从而提高了锂离子传导速率，改善了硅系负极材料的导电性，提高其结构稳定性和容量保持率。
本发明公开了一种化学镀镍液、其制备方法及用该镀液对纳米LiFePO4/C复合材料进行镀镍的方法及所得的产品。所述的化学镀镍液包括以下组分：硫酸镍25～35g/L；次亚磷酸钠20～30g/L；醋酸钠10～30g/L；有机羟酸10～50g/L；氨基酸5～20g/L；氨水调节镀镍液的pH为4～7。采用上述化学镀镍液对纳米LiFePO4/C复合材料进行镀镍所得的在纳米LiFePO4/C复合材料表面包覆金属镍的复合材料中镍单质的含量为0.5～12(重量)％，该所得复合材料的充放电性能尤其是高倍率放电性能优良，内阻低，导电性能优良，且其振实密度高。
本发明属于复合材料制备方法技术领域，涉及一种利用溶胶凝胶法制备Fe3O4@MCM‑41磁性复合材料的方法。该制备方法制备周期相对较短，实验过程的调控相对简单；制备出具有较好孔道结构及吸附性能较高的Fe3O4/MCM‑41复合材料，所制备的Fe3O4/MCM‑41复合材料比表面积可达793m2/g，且Fe3O4/MCM‑41复合材料边缘处具有长程有序的六方孔道结构，同时材料既具有磁性又具有分子筛的介孔孔道，在吸附分离、催化、药物载体等领域有较大的应用前景。
本发明公开了一种含柔性链的反应型增溶剂改性Lignin/PP木塑复合材料的方法。将自制的含柔性链的反应型增溶剂、填料CaCO3、Lignin和PP按一定的质量百分比混合均匀，在温度为180~190℃的开放式塑炼机上塑炼5~10分钟，制成模塑料，然后在模压温度为180~190℃，压力为13~17MPa条件下热压成型，即制得含柔性链的反应型增溶剂改性的Lignin/PP木塑复合材料；所述Lignin为工业级，其他化学试剂均为化学纯以上纯度。本发明的优点：工艺简单、操作容易、利于大规模生产；含柔性链的反应型增溶剂的加入改善木塑复合材料的界面相容性，使复合材料的综合性能提升；Lignin/PP木塑复合材料的制备以造纸工业的废渣Lignin为原料，实现废物利用。
本发明公开了一种高绝缘铁酸铋基高温压电玻璃陶瓷复合材料及其制备方法，成分以通式BiFeO3+x(20Bi2O3-30SiO2-30CaO-20ZrO2)+0.02Sc2O3或BiFeO3+x(35Bi2O3-30SiO2-25CaO-10ZrO2)+0.05Sc2O3来表示，其中x表示摩尔分数，0< x< 0.2。本发明采用在玻璃中形核结晶制备玻璃陶瓷复合材料技术，即可控制微观结构，又获得很高的致密度。本发明制备工艺简单、稳定，适合工业推广应用。本发明的玻璃陶瓷组成是一种绿色环保型复合材料，绝缘性高，漏电流低，可在高电场下高温极化，高温压电性能优良，退极化温度Td> 600°C，机械品质因数高于600，在高温压电传感器具有很好的应用前景。
983
0
本发明涉及一种高强度抗磨木塑复合材料及其制备方法，属于高分子复合材料制备技术领域。本发明通过在木塑复合材料中添加处理后的木屑，自制的抗磨颗粒和相应的塑料抗磨增强料，极大的改善了木塑复合材料的抗磨性能和力学性能，扩宽了木塑复合材料的应用范围，具有广阔的应用前景。
825
0
本发明公开了一种 Fe3O4/Si纳米多孔阵列复合材料的制备方法，利用水热法在单晶 硅上形成一层结构均匀，硅纳米微晶密度高且在硅纳米微晶表 面原位生成一层热稳定性好的硅—金属键钝化层；利用微孔— 水热法制备纳米尺寸小，粒径分散均匀且不团聚的纳米 Fe3O4粒子，然后利用旋转喷涂法制备 Fe3O4/Si纳米多孔阵列复合材料。用本发明制得的 Fe3O4/Si纳米多孔阵列复合材料保持了硅纳米多孔阵列纳米颗 粒排列均匀，分散性好，微晶密度高的特点，使 Fe3O4的磁性和湿敏性大大提高，该工艺仪器简单，成本低，效 果良好，适合手工业生产。
本发明涉及一种氧化石墨烯和稀土金属有机框架化合物（MOFs）的复合材料及其制备方法，提供了一种具有棒状结构的复合了氧化石墨烯的含铈配位聚合物的复合材料制备方法，同时测试其在可见光催化亚甲基蓝降解方向应用的可行性。主要制备步骤如下：将反应物（氧化石墨烯、有机铈盐和有机羧酸）超声溶解于有机溶剂中，将上述混合溶液在室温条件下，搅拌反应6~10小时，经过离心、去离子水多次洗涤、真空干燥后，得到灰黑色的石墨烯氧化物均匀分散于含铈配位聚合物的棒状的复合材料，且复合材料仍然很好的保留了铈基MOFs的晶体。本发明打破了传统水热法制备MOFs材料的复杂制备过程，制备工艺简单，节省了能源消耗，制备成本低，且原料容易获得。所制备的新型多孔复合材料在催化降解、传感、吸附、分离、药物运输等方面有着广泛的应用前景。
633
0
本发明一种钢-铝复合材料过渡接头对接和角接接头的密封方法，属于船舶材料连接技术领域。该方法主要包括在钢-铝复合材料过渡接头对接及角接处，安装时应留有约2-3mm间隙，在钢-铝复合材料过渡接头对接和角接接头间隙部位嵌入铅条，利用金属的延展性使间隙部位得到密封；在钢-铝复合材料过渡接头对接和角接接头间隙部位，距接头75-85mm处，用钢(铝)围板和安装基板焊接围成一个空间区域后，再在空间区域浇注PC120底胶和PLEXUS?MA425结构胶。本发明有效解决了常温下钢-铝复合材料过渡接头对接和角接接头的密封性,实现了钢-铝复合材料过渡接头对接和角接接头的高质量密封。
本发明提供了一种具有甚低逾渗阈值的环氧树脂基多元导电复合材料及其制备方法,其特征是:在100~250℃下采用熔融共混法或借助适当的溶剂采用溶液共混法,将0.5~10质量份导电填料、10~50质量份热塑性树脂、60~100质量份的酸酐固化剂、0~1质量份的促进剂和100质量份环氧树脂采用“一锅法”或分步法混合均匀;在适用期内将上述混合物浇注于模具中,最后放置于80~250℃的温度下固化2~48h即可制得具有甚低逾渗阈值的环氧树脂基多元导电复合材料。本发明所提供的环氧树脂基多元导电复合材料具有制备工艺简单、价格便宜、逾渗阈值低、加工性能良好,综合性能优异的优点。
本发明属于高分子复合材料技术领域，涉及具体一种兼具抗菌和氨气响应功能的强韧羧甲基纤维素纳米复合材料及其制备方法与应用，它是由如下原料制备而成的：羧甲基纤维素、Co‑MOF纳米粒子。本发明还提供了上述羧甲基纤维素纳米复合材料的制备方法。本发明所制备得到的羧甲基纤维素纳米复合材料具有优异的水汽阻隔、力学强度、韧性、紫外屏蔽、蓝光屏蔽、抗菌、氨气响应变色等性能，同时还能保持高的可见光透明性，可用作智能指示材料及时有效地指示虾等肉类食品在贮藏过程中的新鲜度变化情况，且该复合材料制备工艺简单、环保、成本低廉、适于放大生产，在食品包装、智能材料、生物医学、抗菌材料、氨气检测、环境监测与安全等领域具有广泛应用价值。
1013
0
本发明公开了一种三氧化二铝与碳共同包覆磷酸亚铁锂复合材料的制备方法，包括如下步骤：步骤一、制备磷酸亚铁锂碳材料；步骤二、制备三氧化二铝与磷酸亚铁锂碳复合材料；通过两步法合成具有不同质量比的三氧化二铝与磷酸亚铁锂碳的复合材料，并研究了不同质量比的三氧化二铝与磷酸亚铁锂碳制备的复合材料的微结构与磁性。本发明制备得到的三氧化二铝与磷酸亚铁锂碳的复合材料不仅可以作为锂离子电池正极材料，还可以应用于半导体和磁性领域，具有相当大的应用发展前景。
954
0
本发明提供一种1cr18ni钢板+铝铝钢复合材料焊接方法，采用适合铝铝钢复合材料焊接的焊条A132，焊接设备，按照相应的焊接参数，进行1cr18ni钢板+铝铝钢复合材料的角接的焊接，焊接条件选用焊条电弧焊机(交流)BX3‑500；焊接材料选用直径为3.2mm的不锈钢焊条A132，首先进行铝铝钢复合材料对接缝的焊接，其次进行1cr18ni钢板+铝铝钢复合材料对接缝的焊接；采用多层多道焊，每层焊道的厚度不大于4mm；本发明提供的1cr18ni钢板+铝铝钢复合材料焊接方法，焊缝无表面气孔、焊瘤及表面裂纹，磁导率能够满足使用要求。
1093
0

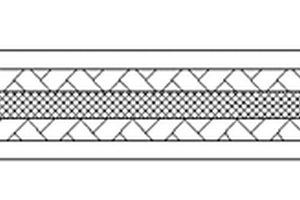

本实用新型涉及一种汽车吸音复合材料轮罩护板，包括第一玻璃纤维毡增强聚丙烯复合材料、第一PET/PP双组分吸音棉、EPP泡沫、第二PET/PP双组分吸音棉和第二玻璃纤维毡增强聚丙烯复合材料，所述第一玻璃纤维毡增强聚丙烯复合材料、第一PET/PP双组分吸音棉、EPP泡沫、第二PET/PP双组分吸音棉和第二玻璃纤维毡增强聚丙烯复合材料依次层叠。相对现有技术，本实用新型有效提高汽车轮罩护板的隔音、降噪效果，提高制品的抗冲击性；且均有聚丙烯材料，热压制备整体性好。
本发明涉及一种以碳纳米管为芯、四氧化三铁为壳的复合材料及其制备方法。特征在于以FeCl2/H2O2组成的Fenton试剂、还原剂铁粉、碳纳米管以及沉淀剂尿素或六次甲基四胺为原料，首先用Fenton试剂对碳纳米管进行表面羟基化改性，然后加入适量铁粉调节Fe2+离子的浓度，进一步用尿素或六次甲基四胺，采用均匀沉淀法在适当的条件下将铁离子沉淀出来，最后将沉淀物经过分离、洗涤、干燥等工艺得到最终产物。所得“芯-壳”结构的碳纳米管/四氧化三铁复合材料其特征在于具有以碳纳米管为芯、四氧化三铁为壳的特殊结构，四氧化三铁呈连续的薄层结构而均匀地覆盖在碳纳米管外表面，芯-壳间的界面薄弱。该制备方法工艺简单，所得产物将在化学催化、传感器、新能源材料、电磁屏蔽材料以及高性能聚合物基复合材料等领域具有广阔的应用前景。
880
0
本发明公开一种低弹性模量高强度的医用锆基复合材料及其制备方法，属于医用生物材料领域，所述复合材料包括如下百分比原料：二硼化钛1.0～3.0wt.％，钛6.67～7.86wt.％，铌20.36～21.10wt.％，锆为余量。本发明是通过利用TiB2在含钛的锆基合金中的原位自生反应机理，将产生的TiB作为增强相来强化合金的性能，得到TiB增强相体积分数为2.54～7.70vol.％的锆基生物医用合金，经过物相分析、显微组织观察分析、力学性能及腐蚀性能等测试，其兼具有低弹性模量、高强度和综合性能较好的特性，符合临床医学对植入材料的要求。
626
0
本发明公开了一种由单宁和聚乙烯亚胺作用合成的单宁‑聚乙烯亚胺复合材料，并公开了该单宁‑聚乙烯亚胺复合材料的制备方法，本发明的单宁‑聚乙烯亚胺复合材料由单宁和聚乙烯亚胺复合而得，对重金属离子具有优异的吸附性能，在重金属污水处理领域具有广阔的应用前景。单宁具有大量的酚羟基，聚乙烯亚胺中含有大量的伯胺、仲胺和叔胺，两种功能物质通过氢键作用合成复合材料，并且不引入其他有毒有害物质，是一种绿色可行的合成方法。
1089
0
本发明公开了一种Co‑Ni‑W合金氧化物‑石墨烯复合材料的制备方法及在超级电容器领域的应用。本发明采用原位化学还原法在乙腈溶液中制备了Co‑Ni‑W/石墨烯复合材料，然后再双氧水溶液中进行氧化，得到三维花状Co‑Ni‑W合金氧化物‑石墨烯复合材料。本发明采用一步法制备了Co、Ni、W三种过渡金属的氧化物，具有方法简单，应用范围广和制造成本低等优点，而且得到了在水溶液中无法得到的花状的纳米颗粒。所制备的三维花状Co‑Ni‑W合金氧化物‑石墨烯复合材料表现出优良的电化学特性，可用超级电容器的电极材料。而且该方法适合大批量的生产，应用效果好。
988
0
本发明公开了一种具有高断裂伸长率的复合材料的制备工艺，所述复合材料包括以下原料：香蕉秆、高岭土、聚乳酸、三聚磷酸钾、石墨烯、脂肪醇聚氧乙烯醚硫酸铵、三乙醇胺皂、复合剂、复合剂Ⅱ，所述复合材料是经过制备香蕉秆粉末、改性高岭土、活化石墨烯能量粉末、3D打印初级材料、混合、挤压成条等步骤制成的。本发明的复合材料具有高断裂伸长率，可应用于3d打印中。
697
0
本发明涉及一种3D打印用生物复合材料及其制备方法，包括按重量百分比，将55％～75％的PLA粉末、15％～35％生物质木塑粉末和10％偶联剂按比例调配；将调配后的原料充分混合，并干燥；将干燥后的原料挤出造粒，并再次干燥；将干燥后的造粒挤出成型，制得所述3D打印用生物复合材料。本发明的有益效果是：将生物材料PLA中掺入一定比例的生物木塑，制得此3D打印用生物复合材料，由于生物木塑的掺入，使此3D打印用生物复合材料具有木材特点，从而实现易上色；同时，原料简单，主要为生物材料，易降解，对环境无污染，且制备工艺简单。
1086
0
本发明涉及一种植物纤维木塑复合材料及其制备方法，木塑复合材料组成成分质量比例为植物纤维40~60%，偶联剂0.6~3%，塑料30~55%，助剂包括：润滑助剂0.5~5%，分散助剂0.5~3%，热稳定助剂0.5~2%，增塑助剂1~2%。利用机械活化技术对植物纤维和偶联剂同步活化改性，得到改性植物纤维，再将改性植物纤维、塑料、助剂高速混匀，最后模压成型得到木塑复合材料。本发明利用轻工业和农业中废弃植物纤维，具有显著的生态环境效益；实现植物纤维的活化与改性过程同时进行，简化了制备工艺，工艺过程无三废排放无污染；偶联剂改性后的植物纤维与热塑性材料相容性提高，提升木塑复合材料品质。
880
0
本发明公开了一种石墨烯基金属复合材料的制备方法，先将溶剂和模板混合球磨，得到模板溶液，再将模板溶液、丙烯腈‑聚合物单体、金属催化剂混合球磨，使各物质均匀分散，再加入引发剂，干燥后得到前驱体与模板的混合物，将混合物高温处理后再洗涤、干燥即得到石墨烯基金属复合材料，该石墨烯基金属复合材料具有非常好的吸波性能，本发明还提供了该材料在吸波技术领域中的应用。本发明的制备方法具有低成本的优势，且易于规模化生产，制备得到的产品可广泛应用于复合材料、机械加工、新能源材料领域，用于吸收电磁波。
1106
0
本发明公开了一种添加陶瓷纳米颗粒铸造铝基复合材料的方法。按质量比SiO2 : Al=1 : 5或TiO2 : Al=1 : 3预先混合后球磨均匀得混合料，然后按质量比1 : 8或1 : 12与厚度0.5mm预处理的纯铝板材，使用二辊轧机进行轧制，作为原料，最终使用搅拌铸造法制造铝基纳米复合材料。本发明制备的铝基纳米复合材料，有效改善了陶瓷纳米颗粒与铝合金熔体的润湿性和分散性问题，综合力学性能优异：SiO2/Al-7Si-0.3Mg的屈服强度、抗拉强度及延伸率比铸态Al-7Si-0.3Mg合金分别提高了18.8%、19.1%及90.7%；TiO2/Al-7Si-0.3Mg的屈服强度、抗拉强度及延伸率比铸态Al-7Si-0.3Mg合金分别提高了15.3%、17.4%及58.1%。
912
0
本发明公开了一种载对乙酰氨基酚纳米纤维复合材料的制备方法，包括以下步骤：纳米纤维与ε‑己内酯经过接枝反应制得纳米纤维复合材料，将10～35重量份的所述纳米纤维复合材料在超声作用下溶解于80重量份的乙腈中，得第一混合液，1～3重量份的对乙酰氨基酚在超声作用下溶解于80重量份的四氢呋喃中，得第二混合液，将所述第一混合液与第二混合液混合后，得第三混合液，将所述第三混合液经挥发、干燥，得载对乙酰氨基酚的纳米纤维复合材料。本发明以香蕉茎为原料，制备纳米纤维复合材料，作为对乙酰氨基酚的导入载体，实现了资源的可持续发展，并将香蕉纤维引入纳米材料，可制造高效价廉的药品，具有良好的经济效益。
923
0
本发明公开了一种载吲哚美辛的纳米纤维复合材料的制备方法，包括以下步骤：纳米纤维与ε‑己内酯经过复合反应制得纳米纤维复合材料，将10～30重量份的所述纳米纤维复合材料和1～3重量份的吲哚美辛，依次溶解于四氢呋喃和乙腈的混合液中得混合物，所述混合物经挥发、干燥，得载吲哚美辛的纳米纤维复合材料。本发明以香蕉茎纤维为原料，制备纳米纤维复合材料，作为吲哚美辛的导入载体加以利用，变废为宝，实现了资源的合理化利用，可制造高效价廉的药品，具有良好的经济效益。
1025
0
本发明涉及复合材料领域，特别涉及一种阻燃聚丙烯复合材料；由以下按重量份计的原料组成：聚丙烯55‑100份、聚磷酸铵0‑15份、季戊四醇0‑15份、三聚氰胺氰尿酸盐0‑10份、盐泥0‑15份；本发明以聚丙烯为基体材料，以聚磷酸铵,季戊四醇，三聚氰胺氰尿酸盐和盐泥为原料，通过熔融共混制得的阻燃聚丙烯复合材料，通过合理的原料以及配比关系，使得本发明制备的复合材料，阻燃效果明显，具有较高的极限氧指数，有效的改善传统膨胀型阻燃剂极限氧指数低，容易滴落的缺陷，有效提高了聚丙烯复合材料的利用率。
970
0
本发明公开了一种生物质碳/聚氟磷酸铁钠复合材料的制备方法及其应用。先利用质量百分比浓度为5%的氢氧化钠溶液浸泡甘蔗渣，制得碳源，再通过球磨法将草酸亚铁、氟化钠、磷酸二氢氨、乙酸钠和碳源，在无水乙醇中球磨，制得流变相浆体，而后通过原位热解法将流变相浆体煅烧制得生物质碳/聚氟磷酸铁钠复合材料。本发明的生物质碳/聚氟磷酸铁钠复合材料用于锂离子电池正极材料。本发明的优点在于：在聚氟磷酸铁钠粒子表面包覆碳层，能够很好的解决先制成聚氟磷酸铁钠纯相，再添加高温碳化生成的生物碳而制成复合材料，该类复合材料不能大幅度提高聚氟磷酸铁钠的倍率性能和循环性能的不足。
本发明涉及碳纤维增强碳化硅陶瓷基复合材料技术领域，且公开了一种具有界面脱粘自愈合性能的Cf/SiC复合材料，包括以下重量份数配比的原料：50～70份微米SiC粉、20～30份微米Cf粉、8～16份微米玻璃粉，其中，玻璃粉由平均粒径≤2.6um的40％wtPbO、20％wtSiO2、25％wtTiO2和15％wtB2O3组成。本发明还公开了一种具有界面脱粘自愈合性能的Cf/SiC复合材料的制备方法。本发明解决了Cf/SiC复合材料，在使用的过程中，碳化硅基体与碳纤维增韧相之间的热失配导致组分间产生界面脱粘，进而导致Cf/SiC复合材料失效的技术问题。
747
0
本发明涉及导电复合材料领域，具体地说是一种高强度PP导电复合材料及其制备方法。该高强度PP导电复合材料的原料重量比为：炭黑：15-18%、锰粉：0.2-0.5%、铁粉：0.5-0.8%、铜粉：2.0-3.0%、锆粉：0.1-0.2%、镍粉：1.6-1.8%、钛粉：0.05-0.2%、分散剂：0.5-1.0%，其余为PP粉，制备方法为将原料按比例混匀后置于振动罐内振动100-120min，使各成分均匀分散到PP基体中，取出振荡后的反应物，填充于平板硫化机的模具中，高温热压后脱模得到高强度PP导电复合材料。本发明的高强度PP导电复合材料具有良好的导电性能的同时，还兼具很好的抗拉强度，且制备方法反应效率高，节约能源，无工业废料，生产成本低，市场前景好。
962
0
本发明公开了一种毛竹遗态Fe/Ti复合材料的制备方法及其应用。将毛竹切块干燥后削去结构致密的表层结构置于稀氨水溶液中，在95~105℃下浸泡6 h，然后用超纯水洗净，并在烘箱内干燥，将其浸没在铁钛复合盐前驱体溶液中，反应5天，在此期间补充前驱体溶液以使毛竹完全浸没。反应完成后取出材料在烘箱内干燥。重复此步骤3次，将其置于马弗炉中于焙烧，冷至室温，磨碎过100目筛，即制得毛竹遗态Fe/Ti复合材料。该毛竹遗态Fe/Ti复合材料应用于对水中阿特拉津吸附及光催化降解。本发明毛竹遗态Fe/Ti复合材料对阿特拉津具有良好的吸附和降解效果，且原料采用的毛竹来源于废弃的农业废弃物，对于解决环境污染、促进废物再利用具有重要意义、成本低廉、可回收利用。
中冶有色为您提供最新的广西有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
