广东东莞有色金属材料制备及加工技术理论与应用

模板法制备锂离子电池阳极复合材料的方法 704

 0

本发明属于锂离子电池技术领域，尤其涉及一种模板法制备锂离子电池阳极复合材料的方法，至少包括如下步骤：在水中加入NaCl、人造石墨、SiO颗粒和碳源，搅拌均匀后蒸干，再进行破碎混合，得到混合物；将混合物置于碳化炉中，于惰性气体保护氛围下在500℃‑1200℃下进行碳化处理，然后用水浸泡除去NaCl，烘干后得到阳极复合材料。本发明利用NaCl模板法制备的锂离子电池阳极复合材料具有多个孔洞的结构，这种多孔的复合材料能够很好地缓解嵌锂过程中的SiO的体积膨胀问题，从而在保持较高电池容量的前提下较好的提高了硅基锂离子电池阳极材料的循环稳定性，可满足高性能锂离子电池阳极材料的要求。

低翘曲、高表面光泽度的PBT复合材料及其制备方法 665

 0

本发明公开一种低翘曲、高表面光泽度的PBT复合材料及其制备方法，含有重量比分别为45%～55%的PBT树脂、10%～15%的AS树脂、2%～4%的增韧相容剂、0.1%～0.3%的主抗氧剂、0.2%～0.4%的辅助抗氧剂、0.2%～0.3%的偶联剂、0.5%～1%的润滑剂以及30%～40%的玻璃纤维。所述制备方法为将各原料成分加入到挤出机后进行熔融塑化，通过挤出机模头挤出后水冷拉条造粒，最终得到产物PBT复合材料。该PBT复合材料的冲击强度可以达到160J/M以上，拉伸强度可以达到145MPA以上，弯曲强度可以达到190MPA以上，在兼顾力学性能的前提下，解决玻纤增强PBT复合材料的翘曲问题。

高导热聚苯乙烯树脂基复合材料及其制备方法 756

 0

本发明公开了一种高导热聚苯乙烯树脂基复合材料，其特征在于，以重量份计，包括以下组分：氮化硼粉末9‑26份，氮化硼纳米片0.1‑3.5份，胶黏剂2‑8份，聚苯乙烯树脂40‑85份；所述氮化硼和氮化硼纳米片发生协同作用在导热复合材料中构成独立导热网络。本发明还公开了该复合材料的制备方法。本发明制得的复合材料导热性能优异，绝缘性能好，抗冲击性能、韧性佳，稳定性好，耐磨，耐高温，且制备方法简单，成本低。

纳米增强铝基复合材料的制备系统 611

 0

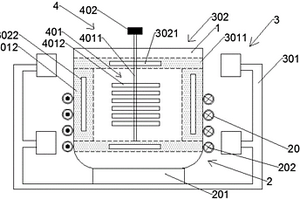

本实用新型公开了一种纳米增强铝基复合材料的制备系统，包括制备坩埚，所述制备坩埚的外部设有加热层，在所述加热层外部设有电磁搅拌机构，所述制备坩埚的内部设有超声波分散机构，所述铝基复合材料的原料由所述加热层提供热量在制备坩埚中炼化成液态，再经由所述电磁搅拌机构的搅拌下进行铝基复合材料的多种原料之间的均匀融合。本实用新型在制备坩埚中的搅拌机构采用复合磁体在制备坩埚内部的形成一对横向磁场和一对纵向磁场，实现对制备坩埚中在加热层作用下融化的各种铝基复合材料制备原料搅拌混合，并采用超声波分散机构将纳米增强晶体均匀辐射分散到混合后的铝基复合材料当中，从而获得最终的纳米增强铝基复合材料。

低介电复合材料及天线组件 855

 0

本发明提供一种低介电复合材料，所述低介电复合材料的组成材料包括第一塑料母料、第二塑料母料和填料，所述第一塑料母料、所述第二塑料母料和所述填料的质量比为(3～6)：(4～7)：0.1，所述第一塑料母料为聚对苯二甲酸1，4‑环己烷二甲醇酯或聚对苯二甲酸丁二醇酯中的一种或两种的组合，所述低介电复合材料由所述第一塑料母料、所述第二塑料母料和所述填料混合制成。本发明还提供一种天线组件。本发明提供的低介电复合材料不仅具有高强度、高韧性的优点，而且其介电常数更低，电性能优异，同时其耐热性和耐候性更好，而且制作简单、价格低廉、成品率高。

氮化二铁碳纳米管复合材料及其制备方法与应用 1049

 0

本发明提供了一种氮化二铁碳纳米管复合材料以及制备方法与应用。所述氮化二铁碳纳米管复合材料的制备方法包括以下步骤：S1.将羧基化的碳纳米管分散在三价铁盐的乙醇溶液中，得到混合溶液；S2.加入碳酸氢铵，搅拌、反应，过滤后得到前驱体；S3.将所得前驱体置于氨气气氛中，500～600℃煅烧1～2h，即得氮化二铁碳纳米管复合材料；其中，S1中所述混合溶液的三价铁盐的浓度为1.68～20.25g/L，三价铁盐的质量与羧基化的碳纳米管的质量之比为0.25～3：1；S2中所述混合溶液中的碳酸氢铵与三价铁盐的摩尔比为2.5～3.5：1。本发明所制备得到的氮化二铁碳纳米管复合材料具有良好的电催化性能，其电催化活性接近甚至超过商用铂碳的电催化活性。此外，所述制备方法简单易行，反应条件较温和。

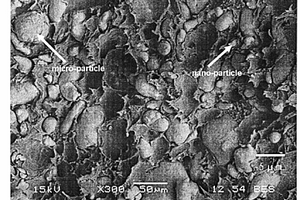

聚合物基复合材料及其制造方法 645

 0

本发明涉及一种聚合物基复合材料,该聚合物基复合材料包含有:一基材,该基材是由聚合物材料所构成;以及一分散于该基材中的强化材,该强化材含有微米级金属粉体与纳米级金属粉体,且这些金属粉体均经钝化处理而呈现钝化态;且基材所占的体积百分比为50至90%,而强化材所占的体积百分比为10至50%,所述体积百分比均以整体体积为基础计。按适当的体积比例将混合有微米级与纳米级的钝化态金属粉体而制备的强化材加入到基材中,可有效提升材料的导热性质,并可达到维持低介电损耗特性的目的。

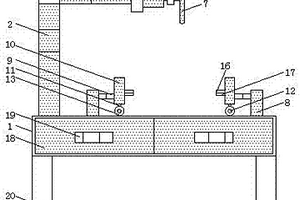

过滤复合材料用分割装置 973

 0

本实用新型公开了一种过滤复合材料用分割装置，涉及过滤复合材料技术领域。该过滤复合材料用分割装置，包括操作台，所述操作台上表面的左端固定连接有第一电动推杆，所述第一电动推杆的上端通过连接块固定连接有第二电动推杆，所述第二电动推杆的右端一侧固定连接有第一支撑板，所述第一支撑板的右端中部固定连接有电机，所述电机通过联轴器固定连接有转杆。该过滤复合材料用分割装置，通过对第二支撑板、第三电动推杆、限位块、支腿、轴心、滚轮、凹槽、自动伸缩杆、卡块、防滑纹的设置，起到了对分割产品夹紧效果好，可提高工作人员的工作效率，限位块底部设置有滚轮从而可减少摩擦力，便于人们夹紧，可减少工作人员的劳动量。

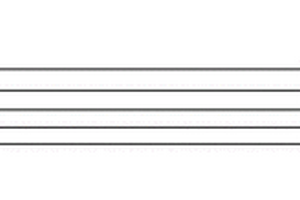

新型隔热复合材料及其制作方法 575

 0

本发明公开了一种新型隔热复合材料，包括隔热主体，所述隔热主体由防辐射层、低导热层和装配粘接层组成，所述装配粘接层的表面与低导热层的底面进行贴合，且低导热层紧密覆粘于装配粘接层的表面，所述低导热层的顶面与防辐射层底面进行贴合，且防辐射层紧密覆粘于低导热层的表面，并且防辐射层与低导热层之间的粘结处粘贴有粘接层；一种新型隔热复合材料的制作方法，用于制作所述一种新型隔热复合材料，包括以下步骤：选取制成防辐射层的基材；选取制成低导热层的材料；选取制成粘接层的材料；形成隔热初代物；选取制成装配粘接层的材料；形成所述的一种新型隔热复合材料。

钴基金属有机骨架衍生磁性碳复合材料的制备方法及其应用 688

 0

本发明公开一种钴基金属有机骨架衍生磁性碳复合材料的制备方法及其应用，制备方法包括以下步骤：1）制备钴基金属有机骨架化合物Co‑MONCs；2）使钴基金属有机骨架化合物Co‑MONCs高温碳化生成钴基金属有机骨架衍生磁性碳复合材料；以上制备方法制得的钴基金属有机骨架衍生磁性碳复合材料作为药物污染物吸附剂吸附水体中的盐酸氯丙嗪；本发明所述制备方法简单，原料来源充足、生产成本低，适合扩大化生产要求，方便工业生产；该制备方法制备出来的钴基金属有机骨架衍生磁性碳复合材料对盐酸氯丙嗪具有很好的吸附能力，具有良好的脱附能力和循环利用能力，还具有磁性，通过磁铁能快速回收，回收便捷。

用于电子封装的铝硅复合材料及其制备方法 986

 0

一种用于电子封装的铝硅复合材料及其制备方法，属于电子封装材料制备领域。该用于电子封装的铝硅复合材料，其含有的成分及各个成分的质量百分比为：Si为50‑70％，余量为Al；其中，Si的纯度为≥99.59wt.％，中位粒径10‑30μm；Al的纯度为≥99.5wt.％，中位粒径10‑30μm。其制备方法为：将原料粉末混合后，装入铝包套中，置于预热后的模具于800MPa‑1100MPa压制，再真空度≤10^‑1Pa，以1‑5℃/min升温至750‑1000℃，保温1‑4h。制得的用于电子封装的铝硅复合材料，其致密度高、热导率高、热膨胀系数低。该用于电子封装的铝硅复合材料的制备方法可规模化生产。

导热相变化复合材料及其制备方法 700

 0

本发明提供一种导热相变化复合材料及其制备方法，所述导热相变化复合材料包括：基体材料以及分散于所述基体材料中的导热相变材料；所述导热相变材料包括导热填料和微胶囊相变材料；所述导热填料为石墨烯与碳纳米管的混合物。采用将导热填料、微胶囊相变材料以及基体材料混合脱泡后固化的方法制备。本发明向基体材料中添加石墨烯与碳纳米管组成的导热填料，能够减少石墨烯的团聚现象，并且石墨烯与碳纳米管之间以特定比例配合，可以协同增强复合材料的热导率，使得热导率高达15‑20w/(m·K)，在基体材料中加入所述微胶囊相变材料，提高复合材料的潜热，储能高达90‑98KJ/kg。

环保型复合材料及其制作方法 792

 0

本发明涉及一种环保型复合材料及其制作方法,其属于装饰、产品制造材料技术领域,该复合材料由含氧化镁的基料与含氯化镁的配料构成,基料包括:氧化镁、膨胀珍珠岩粉、石英粉、钙粉、膨润土,其重量比为:氧化镁65～85%、膨胀珍珠岩粉8～20%、石英粉2～6%、钙粉1～5%、膨润土1～5%;配料包括:高锰酸钾、氯化镁、水,其重量份比为:高锰酸钾3～5份、氯化镁28～35份、水100份。采用上述技术方案所制作的复合材料具有无毒、无味、无辐射,并且耐酸碱腐蚀,具有阻燃、耐水、耐热抗击强度高等优点。本发明生产的复合材料可进行刨、钻、锯、钉、铣等机制作,其可应用在建筑装饰、灯饰、工艺品等各种行业的材料应用当中。

加快复合材料含浸速度的方法 554

 0

本发明涉及一种加快复合材料含浸速度的方法,包括步骤如下:步骤1、提供增强材料,基体材料及与基体材料具有相容性的液体;步骤2、使用与基体材料有相容性的液体对增强材料进行预处理;步骤3、将预处理后的增强材料浸没于基体材料中进行含浸;步骤4、将含浸有基体材料的增强材料在特定温度下进行固化成型,得到均一固相的复合材料。本发明利用相似相容原理,使用与基体材料相容性好的液体,在含浸前将增强材料中的气-固和气-液界面转化成液-固界面,从而使整个含浸过程中只存在液-固界面,增加含浸效果,降低应力集中等不利因素产生的几率,后在高温成型中将液相消除,得到含浸效果非常好的均匀固相的复合材料,从而提高了复合材料的综合性能。

过滤复合材料加工用挤压装置 645

 0

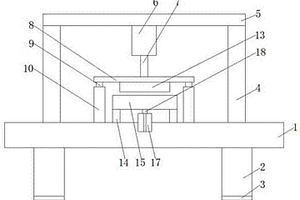

本实用新型公开了一种过滤复合材料加工用挤压装置，涉及挤压设备技术领域。该过滤复合材料加工用挤压装置，包括工作台，所述工作台底面的两端固定安装有两个支撑腿，两个所述支撑腿的底面均固定连接有橡胶减震垫，所述工作台顶面的两端固定连接有两个稳固柱，两个所述稳固住的顶部均固定连接有固定板，所述固定板地面的中心处固定连接有第一气缸。该过滤复合材料加工用挤压装置，通过压杆与压力传感器的配合使用，可以达到随意调节压板压力的效果，再通过第一气缸和第二气缸配合使用，可以一边进行挤压成型，一边进行更换新的过滤复合材料，从而使得整个挤压装置方便使用，同时，也进一步增加了挤压装置的实用性。

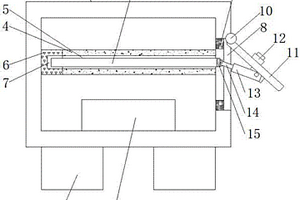

过滤复合材料生产制造用烘箱 687

 0

本实用新型公开了一种过滤复合材料生产制造用烘箱，涉及过滤复合材料生产技术领域。该过滤复合材料生产制造用烘箱，包括烘干箱，所述烘干箱底部的两侧对称固定连接有支撑腿，所述烘干箱内壁底部的正中固定连接有发热装置，所述烘干箱内壁正面和背面的正中对称固定连接有限位条，所述限位条远离烘干箱内壁一侧面的正中对称开设有滑槽，所述烘干箱内壁一侧面的正中固定连接有固定条，所述固定条远离烘干箱内壁一侧面的正中开设有卡槽。该过滤复合材料生产制造用烘箱，可以达到通过机械传动带动托盘进出烘干箱的效果，防止工人在取料时被高温和蒸汽灼伤，降低了安全事故的发生率，解决了现有的烘干装置易发生高温灼伤工人的问题。

碳包裹金掺杂二氧化锡复合材料的制备方法 696

 0

本发明属于气体传感器领域，具体涉及一种碳包裹金掺杂二氧化锡复合材料的制备方法，首先，将氨水加入到氯化亚锡水溶液内，依次进行搅拌、水热反应、离心、洗涤、干燥，制得二氧化锡；其次，将二氧化锡加到水中，搅拌并加入氯金酸及氨水，离心、洗涤、干燥、煅烧，制得金掺杂二氧化锡；最后将金掺杂二氧化锡加入到氦气中、升温、温度恒定、通入乙炔同时通入氦气，将其降温、退火处理，制得碳包裹金掺杂二氧化锡复合材料；制备方法简单，成本低，制得的碳包裹金掺杂二氧化锡复合材料比表面积大，且金的掺杂、碳的包裹大大提高了复合材料的气敏特性，降低了最佳响应温度并提高了最大响应值，拥有较好的气敏性能。

锆基非晶合金复合材料和薄壁件及其制备方法和应用 946

 0

本发明提供一种锆基非晶合金复合材料和薄壁件及其制备方法和应用，锆基非晶合金复合材料，该材料的原子百分比表达式为：ZraTibNbcCudBee；其中30≤a≤50，25≤b≤40，5≤c≤10，5≤d≤10，10≤e≤25，并且满足a+b+c+d+e＝100。提供的锆基非晶合金复合材料，在工业级真空压铸机中能制备出非晶形成能力好、流动性极好、非晶形成能力大、高性能的块体非晶合金复合材料薄壁件，应用于柔轮可以有效地降低其制造成本。

BNNS@Al₂O₃异质结构导热填料及其制备和应用、导热绝缘复合材料及其制备 611

 0

本发明提供了一种BNNS@Al₂O₃异质结构导热填料及其制备和应用、导热绝缘复合材料及其制备，属于导热绝缘材料技术领域。本发明以铝盐和氮化硼纳米片为原料，通过沉淀‑高温煅烧法将Al₂O₃原位生长到BNNS表面，制备得到具有“点‑面”异质结构的BNNS@Al₂O₃导热填料，相比于单一的氮化硼纳米片层和Al₂O₃颗粒，具有“点‑面”异质结构的导热填料BNNS@Al₂O₃能够增大导热填料在硅橡胶基体中的接触搭接概率，形成更多高效的导热通路或网络，提高导热填料在基体中的导热通路构建效率，进而提高导热复合材料的导热性能，有利于在低导热填料用量时得到高导热性能的复合材料，并保证导热复合材料的力学性能。

高刚性的尼龙复合材料及其制备方法 703

 0

本发明涉及尼龙技术领域，具体涉及一种高刚性的尼龙复合材料及其制备方法，包括如下重量份数的原料：PA620份、PA665‑10份、PA125‑10份、玻璃纤维65‑75份、改性剂6‑10份、润滑剂4‑6份、抗氧化剂0.5‑1份。本发明的尼龙复合材料的玻纤含量达到60％以上，高玻纤含量赋予尼龙复合材料较高的强度，改善尺寸稳定性，并且降低了吸水率，而为了避免浮纤以及应力集中的问题，本发明采用了三种PA材料进行共混，使得尼龙材料具有更好的加工流动性，玻纤在尼龙材料具有较好的分散性，生产的复合材料批次质量稳定。

含有脂肪酸脂的量子点复合材料及其制备方法 932

 0

本发明公开了一种含有脂肪酸脂的量子点复合材料及其制备方法。该量子点复合材料包括透光性基质、量子点和二氧化硅纳米微球，所述量子点自组装在所述二氧化硅纳米微球的表面，所述二氧化硅纳米微球包括壳层和内核，所述壳层为SiO2，所述内核为脂肪酸脂。本发明的量子点复合材料，本发明的量子点材料不但能够保持一般量子点发光效率高、光化学稳定性等优异性质，而且发光强度还具有特定的温度敏感值，可用于对特定的温度进行关联或监测。本发明的量子点复合材料还具有很好的重复使用性，量子点不会脱落问题。

轮胎用耐老化且剪切增硬型橡胶复合材料的制造方法 986

 0

本发明公开了一种轮胎用耐老化且剪切增硬型橡胶复合材料的制造方法，其具体步骤如下：①利用现有的开炼技术将橡胶混合物加入到橡胶开炼机，②向步骤①获得的混合物中添加橡胶发泡剂，③向步骤②中的混合物中添加剪切增稠材料，④将步骤③获得混合物，通过螺杆挤出机挤出成型，即可得到本发明，在轮胎低速转动的时候，橡胶/剪切增稠复合材料中的剪切增稠材料可以流动变形，致使橡胶/剪切增稠复合材料较大的形变，导致橡胶/剪切增稠复合材料变软，增大轮胎的抓地力；反之，轮胎快速旋转就可以降低轮胎的滚动阻力，片状纳米碳黑的加入可以增加橡胶分子的空间密封效果，可以很好地阻隔臭氧和紫外线的慢性侵蚀，增加橡胶的耐老化性能。

电线电缆护套专用尼龙复合材料及其制备方法 843

 0

本发明提供了一种电线电缆护套专用尼龙复合材料,其所含组分及各组分的质量百分含量如下:尼龙686～100%,主抗氧剂0.1～2.0%,辅助抗氧剂0.1～2.0%,润滑脱模剂0.1～2.0%,光稳定剂0.1～2.0%,润滑剂0.1～2.0%,成核剂0.1～2.0%,增粘剂0.3～2.0%,所述主抗氧剂选用受阻酚类抗氧剂,所述辅助抗氧剂选用硫代二丙酸双酯或亚磷酸酯,所述润滑脱模剂选自硬脂酸钙,所述光稳定剂选自受阻胺类光稳定剂,所述润滑剂选用乙撑双硬酯酰胺、硅酮粉或其组合物,所述成核剂选用纳米滑石粉,所述增粘剂选用含有反应基团的尼龙6。配方简单,所用各组分廉价易得,成本较低,用该尼龙复合材料制备的电线电缆护套防白蚁、防老鼠、耐磨、耐腐蚀、经久耐用、无毒环保。

改性环氧树脂基体材料和改性环氧树脂基碳纤维复合材料及它们的制备方法 823

 0

本发明涉及一种基于反应性微凝胶的高强高韧改性环氧树脂基体材料和改性环氧树脂基碳纤维复合材料及它们的制备方法，改性环氧树脂基体材料，由环氧树脂、固化剂、促进剂、低分子量聚丙烯酸酯、安息香、溶剂、反应性微凝胶所组成，其组成质量比为：100:4-8:0.5-2:1-2:0.2-0.4:40-80:5-15。本发明反应性微凝胶增韧改性环氧树脂基体具有良好的热性能和冲击韧性，在提高冲击强度的基础上未降低热性能，本发明改性环氧树脂基碳纤维复合材料工艺简单，便于工业生产，并具有良好的力学性能。

用于碳纤维复合材料成型的聚丙烯材料及其制备方法和应用 991

 0

本发明提供一种用于碳纤维复合材料成型的聚丙烯材料及其制备方法和应用，所述聚丙烯材料包括特定份数的聚丙烯树脂、弹性体和抗氧剂的组合；通过添加特定份数的弹性体和抗氧剂搭配特定的制备工艺，使得所述聚丙烯材料具有高韧性、高熔体强度，不易断裂且具有更低的可抽取温度，可以通过吹塑得到聚丙烯芯轴，进而应用于碳纤维复合材料成型中，且能够承受碳纤维复合材料成型过程中的复杂条件，避免了所述聚丙烯芯轴在抽取时发生断裂，提高了碳纤维复合材料的制备成功率。

含有石蜡的量子点复合材料及其制备方法 889

 0

本发明公开了一种含有石蜡的量子点复合材料及其制备方法。该量子点复合材料包括透光性基质、量子点和二氧化硅纳米微球，所述量子点自组装在所述二氧化硅纳米微球的表面，所述二氧化硅纳米微球包括壳层和内核，所述壳层为SiO2，所述内核为石蜡。本发明的量子点复合材料，本发明的量子点材料不但能够保持一般量子点发光效率高、光化学稳定性等优异性质，而且发光强度还具有特定的温度敏感值，可用于对特定的温度进行关联或监测。本发明的量子点复合材料还具有很好的重复使用性，量子点不会脱落问题。

铝基金属有机骨架@活性炭复合材料的制备方法及应用 570

 0

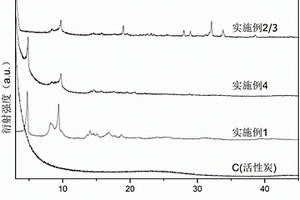

本发明属于材料科学与工程领域，公开了一种铝基金属有机骨架@活性炭复合材料的制备方法及应用。本发明利用活性炭本身丰富的孔隙结构和表面丰富的含氧官能团参与MOFs材料的结晶过程，能够在活性炭与MOFs晶体单元间产生新的晶型，并且形成新的孔道。该方法制备得到的复合材料具有独特的晶型结构，与单独的MOFs和活性炭相比，该方法制备的复合材料具有更大的比表面积。在吸附去除VOCs方面，复合材料相比于单独的MOFs和活性炭具有更优异的性能。

挤出反应增容蔗渣基生物降解复合材料及其制备方法 867

 0

本发明属于完全生物降解材料制备技术领域，公开了一种挤出反应增容蔗渣基完全生物降解复合材料及其制备方法。本发明以甘蔗渣纤维先用碱液处理，再经蒸汽爆破处理，可进一步增大蔗渣纤维的比表面积，加大蔗渣纤维素的反应可及性。以双螺杆挤出机为反应“容器”，利用双螺杆剪切和高温的作用，在进行复合材料熔融共混的同时完成蔗渣纤维与生物降解树脂间的反应增容，改善亲水性蔗渣纤维与疏水性生物降解树脂间的界面相容性，提高复合材料的力学性能。该方法可操作性强，投入成本低、易于工业化应用，制备的蔗渣基完全生物降解复合材料安全无毒、力学性能优异且能生物降解，具有广阔的应用前景。

氧化铝复合晶须及其制备方法、复合材料 848

 0

本发明公开了一种氧化铝复合晶须及其制备方法、复合材料，该氧化铝复合晶须由98wt％-99wt％氧化铝、0.5wt％-1.5wt％氧化钇、0.1wt％-0.5wt％金属钇组成；氧化钇包覆在氧化铝的外表面，金属钇包覆在氧化钇的外表面。制备方法包括步骤：(1)Al2O3晶须加入分散剂的水溶液中，配成第一混合液；(2)水溶性钇盐的水溶液加入第一混合液中得第二混合液；(3)用氨水调节第二混合液的pH为7.5-8.5，氢氧化钇沉积于晶须的表面形成沉淀；(4)将沉淀过滤清洗后煅烧，得Al2O3-Y2O3晶须；(5)将Al2O3-Y2O3晶须球磨分散后，在其表面沉积钇膜，得复合晶须。本发明提供的氧化铝复合晶须，可提高其与基体材料的结合强度，可以用于制备符合3C产品要求的复合材料。

纳米氧化锆-PMMA复合材料及其制备方法 869

 0

本发明公开了一种纳米氧化锆-PMMA复合材料，其特征在于：由MMA单体、改性纳米氧化锆经原位聚合制得；所述的改性纳米氧化锆为偶联剂表面改性纳米氧化锆；PMMA在改性纳米氧化锆表面的接枝率不低于19％；各原料以质量份计为：改性纳米氧化锆3-15份、MMA单体28-54份。本发明还提供了上述复合材料的制备方法。本发明提供的原位聚合法制得的复合材料，强力、强度和耐热性能均得到明显提升，该复合材料可用于塑料、橡胶、粘合剂等领域。
