本实用新型涉及破碎技术领域,尤其是一种选矿破碎系统,其包括料仓、破碎机,料仓的底部设置有框梁,框梁的中间设置有出料口,破碎机包括机架,机架的上部设置在出料口中,还包括密封结构,密封结构包括环形挂架、填料密封,环形挂架设置在框梁上,且环形挂架位于出料口处,填料密封设置在环形挂架中,且填料密封位于机架与框梁之间。密封结构能够防止从机架与框梁之间的间隙处漏料,有效地降低整个选矿破碎系统工作时漏矿情况发生;而且,密封结构包括环形挂架、填料密封,环形挂架设置在框梁上,该密封结构结构简单,对破碎机检修影响较小,保证破碎机能够在短时间内完成检修。
本实用新型公开了一种快速切换的磷矿光电选矿设备,其包括料仓、隔板,隔板位于料仓内部并将料仓分割为大料料仓、小料料仓两个独立部分,在大料料仓与小料仓的底部分别设置有出料口B和出料口C,出料口B和出料口C紧邻设置,在大料料仓远离隔板的底部设置有出料口A,在小料料仓远离隔板的底部设置有出料口D,在出料口B和出料口C下部配套设置共用的光选机和传送带,在所有的料仓出口设置有独立运行的电动阀板,其采用原料仓分隔加切换电动阀板的出料方式,中间两个出料口通过上位机控制阀门动作实现不同粒级料的给料切换,实现对不同粒级料的选矿,使用不同位置和不同数量的出料口即可实现拣选速度的灵活适应和控制。
本发明公开了一种物料输送系统和一种选矿生产线,所述物料输送系统包括物料转运装置(1)和位于所述物料转运装置(1)的排料处下方的料仓(2),并且,该物料输送系统还包括粉料选择收集装置,该粉料选择收集装置设置在所述排料处和所述料仓(2)之间,以在物料从所述排料处下落至所述料仓(2)中的过程中分选并收集所述物料中的粉料。所述选矿生产线包括所述物料输送系统。本发明的物料输送系统中,设置有粉料选择收集装置,该粉料选择收集装置用于在物料下落至料仓的过程中将物料中的粉料选出并收集起来,有效避免粉料随风飘散而造成污染环境和资源浪费的问题。
本发明公开了一种电磁选矿机硅钢磁芯的制备工艺,包括钢水预处理,在转炉对硅钢的冶炼以及炉外精炼硅钢,将温度和拉速控制适宜后的连铸工序,然后对制造处的硅钢铸坯进行热轧、酸洗、冷轧以及退火工序,退火采用惰性气体保护,长时间保温直至自然冷却;本发明通过对其组分和工序步骤的严格控制,不仅使得电磁选矿机的磁选性能大大提高,还使得制备的硅钢材料兼具了良好硬度、强度和电磁性能,满足了硅钢日益所需是使用要求,扩大了硅钢的使用范围,解决了现有技术中硅钢在硬度、强度和电磁性能上出现的使用局限性问题。

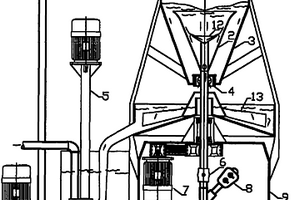

本发明提供一种谐波超重力选矿设备,其特征在于:包括谐波组件,谐波组件包括谐波壁、谐波壁上设置的一层以上的隔离片、谐波壁下方的底板,谐波组件内设有主轴,主轴连接电机并被电机驱动旋转,主轴上连接叶片组件;进料管道伸入谐波组件内;轻矿出料管道设置在谐波组件的上部;重矿出料管道位于谐波组件的底部。本发明选矿设备以水为载体,电机通过主轴带动叶片组件旋转,在双阶内锥内建立螺旋流态化激励波,形成逆向激振源,不同密度的矿物颗粒在多种力叠加的作用下,轻重矿物的运动轨迹被改变,轻重矿物的分离系数扩大,从而实现重矿物和轻矿物的分离。
本发明提供了一种铜矿选矿尾矿获取铁粉的方法、铁粉及其应用,所述获取铁粉的方法包括:氧化煅烧硫化物铜矿选矿尾矿,获得含20%以上质量份的γ‑Fe2O3的第一煅烧渣和含氧化硫的气体;按照预定质量比混合第一煅烧渣、煤粉和钙质原料粉体混合均匀后,进行还原煅烧,获得含单质铁的第二煅烧渣;将第二煅烧渣进行粉磨和磁选处理,获得铁粉。本发明的工艺方法简单,处理成本低,获得的全铁的提取率为56%~88%,提取回收率高,得到单质铁粉产品中单质铁的含量为22%~46%,品位高,符合冶炼原料要求。
本发明涉及一种钒钛铁精矿提铁降钛降硫的选矿方法,属于选矿技术领域。本发明以56%左右低品位钒钛铁精矿经过分级、细磨、磁选得到全铁含量为60%左右的铁精矿半成品,再将60%品位的铁精矿半成品经过两次粗选一次扫浮选降硫,进一步提高铁精矿品质,得到高品位铁精矿和浮选精矿,浮选精矿经过二次精选获得硫钴精矿。高品位铁精矿的组分含量:TFe≥61%,TiO2≤6.5%,S≤0.3%;硫钴精矿的组份含量:S≥33%,Co≤0.48%。本发明能采用低品位的钒钛铁精矿生产出高品位钒钛铁精矿,在保证铁精矿质量的同时,工艺短,成本低,收率高,此外还可同时得到副产品硫钴精矿。
本实用新型涉及一种闭环分级选矿提质装置,属于选矿技术领域。包括一级分级装置(1)、一级球磨装置(2)、二级分级装置(3)、二级球磨装置(4)、三级分级装置(5)、磁选机(6)和隔膜压滤机(7),一级分级装置(1)、一级球磨装置(2)、二级分级装置(3)、二级球磨装置(4)、三级分级装置(5)、磁选机(6)和隔膜压滤机(7)依次连接,且磁选机(6)的场强为800~1100Gs。通过两级球磨和三级分级处理,其中三级分级装置(5)和二级球磨装置(4)形成闭环回路的连接方式,可降低矿石粒度,实现将矿石中的TFe由55%提高到60.5%。同时制得的铁精矿品质稳定,实现了成本低和环保节能的要求。

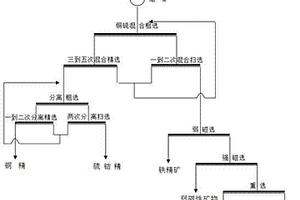

本发明公开了一种铜尾矿中重金属的物理选矿脱除方法,涉及矿山生态环境和尾矿资源化再利用领域。本发明采用“浮选‑磁选‑重选”的物理选矿工艺,通过磨矿、硫化矿混合浮选、铜硫分离浮选、弱磁选、强磁选、重选等步骤,在有效脱除铜尾矿中各种重金属的同时,可以综合回收二次资源产出铜品位13%以上的铜精矿、含钴大于0.35%含硫48%以上的硫钴精矿、铁品位60%以上的铁精矿,含有大量云母矿物的弱磁性强磁选精矿可作为分选回收云母的原料。所采用的工艺方法简单易行、成本低、不会产生二次污染,在实现无害化处理铜尾矿的同时,可以使铜尾矿实现二次资源的合理综合回收利用,提高矿山企业处置利用尾矿的经济效益。
本发明涉及一种钒钛矿选铁尾矿回收钛铁矿的选矿方法,包括以下步骤:选铁尾矿进入浓密斗底流得到底流矿浆,溢流进入浓密机得到底流矿浆;底流矿浆一段强磁选得到一段强磁精矿;一段强磁精矿进入浓密斗底流得到一段底流矿浆,溢流进入浓密机得到一段底流矿浆;一段底流矿浆进入旋流器溢流得到溢流矿浆;溢流矿浆二段强磁选得到二段强磁精矿和二段强磁尾矿;二段强磁精矿进入浓密斗,底流得到二段底流矿浆,溢流进入浓密机得到二段底流矿浆;二段底流矿浆除硫得到选硫尾矿和粗硫精矿;选硫尾矿选钛浮选得到钛精矿。本发明相对于传统工艺提高了钛铁矿的回收率,降低了总尾矿的钛品味,提高了钛的资源回收率,工艺流程简单,技术可靠,资源回收率高。
本发明涉及一种利用钛铁矿生产钛精矿的选矿方法,属于选矿技术领域。本发明包括如下步骤:强磁粗选→磨矿分级→强磁精选→浮选,磨矿分级的方法为,以强磁粗选后的钛铁精矿作为原矿,通过筛分机进行分级,筛下物进入强磁精选选别,筛上物返至球磨机进行球磨,球磨后的物料输送至筛分机进料端,形成磨矿分级闭路循环,筛分机的筛网沿其倾斜方向依次设置为上部筛分区和下部筛分区,上部筛分区的上端为进料端,上部筛分区采用筛分孔径为0.15mm的筛网,下部筛分区采用筛分孔径为0.18mm的筛网。本发明中的强磁粗选精矿采用“上部0.15mm筛网+下部0.18mm筛网”的组合筛网进行分级处理,能够提高筛分效率和降低生产成本。
本发明公开一种极低品位钛铁矿的选矿新工艺。首先,将极低品位钛铁矿石进行破碎、高压辊磨和振动筛分,使粒度达到5mm以下某个粒级。然后,将筛下粒级进行大颗粒脉动高梯度磁选获得初级钛粗精矿,抛弃大部分废石。将初级钛粗精矿粗磨至‑0.074mm约占60%,进行细粒脉动高梯度磁选,获得钛粗精矿,进一步抛弃脉石。将钛粗精矿细磨至‑0.074mm占80%以上,进行离心高梯度磁选精选,得到高品位钛粗精矿。最后,高品位钛粗精矿进行浮选或重选精选,得到合格钛精矿。本发明充分利用高梯度磁选节能环保、低成本低、大处理量的优点,分步分粒级抛尾实现早抛早丢,大幅提升后续浮选或重选精矿的入选品位,减少入选矿量,可以实现极低品位钛铁矿的经济有效开发利用。
本发明涉及一种细鳞片石墨矿的选矿方法,其特征在于:(1)细鳞片石墨原矿破碎至‑1mm,预先检查筛分与磨机组成闭路磨矿,‑0.5mm筛下物料进行调浆,加煤油360~390g/t和2#油40~70g/t粗选;(2)所得粗精矿进行五磨六选,得最终精矿和中矿6;(3)前3次浮选得到的矿合并经浓缩后,底流送入浮选机加煤油300~350g/t和2#油30~60g/t进行扫选,浓度为3~5%,得扫选精矿和尾矿2;(4)扫选精矿和浓缩的溢流合并后返回步骤(1)筛分;后3次浮选得到的矿合并后返回至第3次再磨工段。有益效果:采用高压辊磨机进行细碎处理,多碎少磨,通过预先筛分机检查筛分,控制进入磨机的原料粒度,降低磨机的循环负荷;简化后续的磨浮,选矿流程短,生产效率高。
本发明公开了一种一体式磁化还原选矿设备及其工艺流程,主要解决了现有技术中,低品位矿无法得到有效理由的问题。该一体式磁化还原选矿设备包括进料仓(1),与进料仓(1)出料口连接的二次破碎机构,通过运输带(3)与二次破碎机构连接的提升机(2),位于该运输带(3)上方并用于向其上运输的矿石注射还原剂的还原剂注射装置(4),与提升机(2)连接且呈卧式的回转煅烧窑(5),位于回转煅烧窑(5)下方且用于接收由回转煅烧窑煅烧后的料并将其降温、处理的物料处理机构,以及位于物料处理机构尾部的磁选设备。本发明设计巧妙、结构简单、实现方便、节能环保。因此,适合推广应用。
本实用新型属于污水处理领域,涉及矿物选矿废水的处理,具体为一种用于重晶石矿多级沉淀处理选矿废水装置,其特征在于包括:第一沉淀池、第二沉淀池、第三沉淀池、废液入口、处理水出口、溢流管和滤网,所述第一级沉淀池上设置有废液入口,所述第一沉淀池、第二沉淀池、第三沉淀池之间采用隔板隔开,相邻的隔板上设置有溢流管,所述溢流管外侧设置有一圈用于过滤杂质的滤网,所述第三沉淀池上设置有处理水出口。
本发明提供了一种用于超细粒级低品位赤褐铁矿强磁选回收的选矿工艺,该工艺包括如下步骤:1)将经弱磁选后的赤褐铁矿尾矿进行磨矿至粒径为-1250目的矿物达到95%以上;2)向步骤1)所得物加入分散剂并进行充分强烈搅拌;3)向步骤2)所得物加入絮凝剂并进行搅拌,絮凝剂的加入量为100-400g/吨?矿物;所述絮凝剂按重量份计由以下组分构成:3份腐植酸钠、1份阴离子聚丙烯酰胺、20-80份水;4)对步骤3)所得物进行强磁选,得到铁精矿。本发明适用于具有铁矿物含量低、嵌布粒度极细特点的超细粒级低品位赤褐铁矿的选矿工作,所得铁的回收率高,可获得优质的铁精矿;在本发明工艺中,絮凝剂的使用量小。
本实用新型公开了一种下部支座,尤其是公开了一种用于重力选矿分级机的下部支座,属于冶金生产设备制造技术领域。提供一种结构简单、成本低廉的用于重力选矿分级机的下部支座。所述下部支座包括含有轴套安装孔的支座本体,还包括由橡胶材料制成的轴套,橡胶轴套与轴套安装孔同轴的安装在支座本体的轴套安装孔中。
本发明一种增加人工智能的水中磁铁矿超高磁选矿装置,包括:水中磁铁矿螺旋式超高磁选矿装置、倒仓自动工作装置、矿砂下落开关装置、预留一次倒仓大颗粒矿砂容量装置、粉碎装置、磨粉装置、传动矿砂流装置,其特征还在于增加人工智能;在填礁的过程中,利用挖沙、抽沙的动能,只增加简单的设备和少量能源,把部分海沙中富含磁铁矿的磁铁矿精矿选出,一来节约资源,二来也能够产生经济效益;并且这个过程还是全自动的。
本发明公开了一种可适用于贫赤铁矿的选矿方法,属于选矿技术领域。该方法包括如下步骤:a、将赤铁矿破碎、粉磨得到粒度大于60目矿粉;b、将矿粉用磁场强度为3000~5000高斯的半逆流式磁选机进行磁选,选出磁性铁;c、将步骤b选出磁性铁后的矿粉用磁场强度为8000~15000高斯的顺流式磁选机进行首选,再用磁场强度为8000~15000高斯的半逆流式磁选机进行复选,选出磁性矿粉;d、将步骤c首选和复选得到的磁性矿粉用磁场强度为6000~12000高斯的半逆流式磁选机进行精选,得到铁精矿。本发明方法可适用于品位低于28%的赤铁矿的选矿,工艺简单、生产成本低,得到的铁精矿品位可达55%以上。
本发明涉及一种介电场筛分选矿机及冶金渣回收方法,所述介电场筛分选矿机包括:支撑架、分选箱、给矿部分、介电筛筛网、多个电极板、急回机构、尾矿出口和精矿出口,介电筛筛网的尾部设置有旋转刮板并连接至精矿出口,尾矿出口位于所述分选箱的下部,多个电极板平行安装在介电筛筛网和给矿部分上,每个电极板外附绝缘层。本发明采用保温无加热方法使矿物充分结晶长大,不需要额外能源,从结晶分异的原理上使金属氧化物富集相结晶长大的效能比最大化,采用介电成链筛分的方法分离超细的矿物全程均为物理过程,再加上介电液的物理方法回收保证了整个过程的污染物零排放,能够实现冶金渣中有用金属氧化物的高效环保利用。
本实用新型公开了一种带式磁选设备和选矿系统。所述带式磁选设备包括带式磁选输送机(01),该带式磁选输送机(01)包括位于输送方向后端的第一动轮(11)、位于输送方向前端的第二动轮(12)、绕所述第一动轮(11)和所述第二动轮(02)设置的传输带(13),其中,所述带式磁选设备还包括设置在所述带式磁选输送机(01)前端上方的用于摊薄物料并振动给料的振动给料槽(14)和设置在所述振动给料槽(14)下方的第一磁系(15)。本实用新型提供的带式磁选设备能够在磁选抛尾之前对破碎后的物料进行摊薄并使得有用磁性矿物与非磁性脉石分层,从而改善现有技术中进行磁选分选作业时脉石和有用矿物分离不彻底的现象,提高抛尾选矿效率。
本实用新型涉及离心选矿机领域,公开了一种离心选矿机用人工床石,包括设置于筛网上的若干层人工床石层,所述人工床石层由若干床石经连接线相互串联,相邻两个床石之间留有间隙,并形成网状结构铺设于筛网上。本实用新型通过将床石串联起来,且相邻的床石之间留有间隙,然后均匀铺设在筛网上,床石之间会保持一个稳定且均匀的孔隙率,有利于控制精矿通过率;另外,床石之间通过设置成不同大小的孔隙,从而适用于不同的筛选物料。
本发明公开了一种锥形离心选矿机,属于选矿设备技术领域。包括圆锥外套(3)、给矿管(4)和矿浆冲洗水管(5),圆锥外套(3)可在水平方向上旋转,给矿管(4)和矿浆冲洗水管(5)设在圆锥外套(3)上端一侧,圆锥外套(3)的外侧壁上为凹凸面。通过给矿管(4)将矿浆倒入圆锥外套(3)上端一侧外壁上,由于比重差异,翻滚中精矿逐渐贴在圆锥外套(3)表面,在离心力作用下,脱离圆锥外套(3)下部为精矿;而比重较小的脉石矿物在翻滚中被比重较大矿物挤压至矿浆上层,由于摩擦力小,就会较容易被冲洗水冲洗下去为尾矿,实现矿石筛分。解决现有选矿机结构复杂,耗水量大,微细粒度矿物回收效率低的问题。
本发明提出了一种适用于粘土钒矿的加药擦洗选矿富集方法,其采用了A.破碎和原矿筛分,B.搅拌调浆,C.加药擦洗,D.矿浆筛分和E.分级等几个步骤,对采用本方法得到的钒精矿进行湿法冶炼提钒,能使低品位含钒粘土矿成为可开发利用的资源,可有效提高湿法提钒的回收率,并能显著降低湿法提钒所需酸碱等各种辅助材料的消耗和生产成本,减少了粘土型钒矿提钒对环境的污染。
本发明公开了一种利用超声波生产低磷钼精矿的选矿方法,其步骤如下:(1)超声波处理:浮选所得的中、高品位高磷钼精矿在超声波清洗机内进行超声波分散清洗处理,超声波频率28~80KHz,超声波强度200~400W,处理时间3~20分钟,同时加入磷矿物抑制剂对含磷矿物进行分散抑制,用量为1500~7000g/t;(2)浮选粗选;(3)浮选扫选;(4)浮选精选。本发明借助于超声波手段与高效的磷抑制剂的添加,使浮选产生的钼精矿产品中含磷降至标准以下,得到合格的低磷钼精矿。该方法省去了选矿厂化学除磷工序,降低生产成本及废液的产生,经济效益及环境效益显著。
一种综合利用钒钛磁铁矿的选矿方法,混合开采表内外矿,将混合矿破碎到粒度-10mm?100%,对破碎产品进行弱磁粗选或中磁粗选,选出钛磁铁矿为主的矿物集合体,再对粗选尾矿强磁扫选,选出钛铁矿为主的矿物集合体,二者合并为预分选精矿,抛弃产率31.88%~33.20%的脉石。接着进行I段粗磨至粒度-1mm?100%,进行弱、中和强磁选,丢弃粗粒脉石,对得到的粗粒混合精矿II段细磨至粒度-0.15mm?100%,对II段磨矿产品加入调整剂、黄药类捕收剂和起泡剂浮选硫化矿,得到优质硫钴精矿。接着对浮硫尾矿进行弱磁选钛磁铁矿,得到优质铁精矿。对选铁尾矿进行强磁选钛,进一步富集钛铁矿,得到强磁选精矿,再对强磁选精矿加入调整剂、脂肪酸钠和辅助捕收剂浮选钛铁矿,得到高品位钛精矿。
