广东东莞有色金属材料制备及加工技术理论与应用

填充型导热硅橡胶复合材料的制备方法 945

 0

本发明公开了一种填充型导热硅橡胶复合材料的制备方法,该方法工艺步骤为:1)将碳包铜纳米粒子用乙醇溶液混合均匀,然后烘干干粉;2)将硅橡胶生胶加到辊筒上,生胶包辊后,在按照配方设计量依次加入碳包铜纳米粒子干粉羟基硅油,在辊筒上反复混炼至均匀,然后加入硫化剂,再混炼均匀,薄通下片,即得硅橡胶混炼胶;3)将混炼好的硅橡胶放入模具中,冷压充模后进行一段硫化;4)一段硫化成型后的样品放在玻璃布上在鼓风干燥箱中进行二段硫化得成品。本发明采用该碳包铜纳米粒子与高温硅橡胶混合,使得碳包铜纳米粒子均匀地分散在硅橡胶基体内,形成完整的导热网链,从而提高硅橡胶的导热系数。

耐磨复合材料、摩擦片、风电偏航制动块及风电偏航制动系统 630

 0

本发明提供了耐磨复合材料、摩擦片、风电偏航制动块及风电偏航制动系统。以重量百分含量计，耐磨复合材料包括30～90％的粘结基材、3～50％的摩阻材料和3～50％的减摩材料，粘结基材包括聚醚醚酮，摩阻材料包括玻璃纤维微粉、硫酸钡晶须、六钛酸钾晶须(PTW晶须)、氧化铝晶须中的任意一种或多种，减摩材料包括铜纤维、芳纶纤维微粉、石墨纤维、含氟聚合物纤维中的任意一种或多种。上述粘结基材、摩阻材料和减摩材料各自的作用得到充分发挥，由于采用晶须、微粉或纤维作为摩阻材料或减摩材料，因此同样的添加量，比细粉料的比表面积小，对聚醚醚酮的结晶度影响小；制作成摩擦片后各部分之间结合力强，摩擦时不易抽离。

匀隔热复合材料及其制备方法 724

 0

本发明公开了一种匀隔热复合材料，包括金属基材、以及设置在金属基材一外表面上的隔热材料；其中，所述隔热材料的包括以下重量份数的制备原料：水性改性环氧树脂70‑80份、二氧化钛粉体10‑20份、碳化硅粉体2‑10份、热可塑性微胶囊粉体2‑10份和固化剂助剂0.5‑0.8份。该匀隔热复合材料集成了物理隔热性能、红外反射隔热性能和红外辐射功能。

高效抗静电复合材料及其制备方法 937

 0

本发明公开了一种高效抗静电复合材料及其制备方法，通过如下重量份的原料制备而成：聚丙烯，70～80份；聚苯硫醚，25～35份；聚乙烯吡咯烷酮，15～25份；聚酰胺，10～20份；醋酸钙，45～55份；炭黑，20～30份；硫磺，25～35份；硫酸钡，20～40份；硬脂酸镁，15～25份；钛白粉，15～25份；松香树脂，5～15份；甲基丙烯酸‑β‑羟乙酯，15～25份；磷酸三丁酯，5～15份；丙烯酸丁酯，为磷酸三丁酯重量份的2～4倍；三乙醇胺，10～20份。本发明提供的复合材料表面电阻高，耐电弧性强，抗静电效果优异；本发明提供的制备方法简易可行，不需要苛刻的条件，生产成本低，易推广。

电表外壳用无卤阻燃PC/GF复合材料 1019

 0

本发明公开了一种电表外壳用无卤PC/GF复合阻燃材料，包括以质量计的以下组分：聚碳酸酯67‑72份；聚苯硫醚10‑15份；玻璃纤维5‑15份；钛白粉7‑15份；增韧剂3‑5份；无卤阻燃剂0.8‑1.5份；抗氧化剂0.4‑0.6份；纳米碳酸钙4‑5份；耐磨剂1‑3份。本发明针对以上问题进行了改良，制取的无卤阻燃PC/GF复合材料，采取特殊的原料组合和用量，制取的复合材料在阻燃性、耐磨性、耐候性方面得到了改进。

绝缘导热聚酰胺复合材料及制备方法 776

 0

本发明涉及一种绝缘导热聚酰胺复合材料，由聚酰胺（PA）树脂、聚苯硫醚（PPS）树脂、导热填料、玻璃纤维、偶联剂、抗氧剂、加工助剂制备而成。各组分重量份数用量如下：PA树脂60~90份、PPS树脂10～40份、片状导热填料30～100份、晶须状导热填料10～80份，纳米导热填料1～10份，玻璃纤维10～20份、偶联剂1～3份、抗氧剂0.2～0.5份、加工助剂0.5～2份。用该配方制备的聚酰胺复合材料具有较高的导热性能和热物理机械性能。

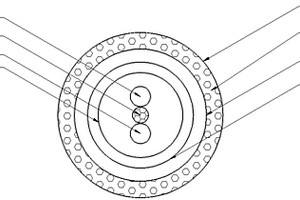

碳纤维纳米复合材料承载式电力电缆 892

 0

本实用新型公开了一种碳纤维纳米复合材料承载式电力电缆，包括弹性屏蔽层，弹性屏蔽层的外侧套设有耐高温橡胶层，耐高温橡胶层的外侧套设有内护套，内护套的外侧套设有外护套，弹性屏蔽层由若干个弹性球、屏蔽弹簧、纤维绳和支撑柱体组成，相邻两个弹性球之间均通过屏蔽弹簧固定连接，相邻两个屏蔽弹簧之间均设有支撑柱体，本实用新型一种碳纤维纳米复合材料承载式电力电缆，提高电缆的防火性，不易燃烧，内部有弹性机构，提高了电缆在风雪天气下的承受能力和使用寿命，主线和地线的间隔有序排列保证了电缆线芯的安全性，避免了交叉混乱现象的发生和电气故障的产生，结构紧凑，便于抓取和使用。

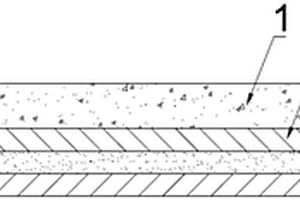

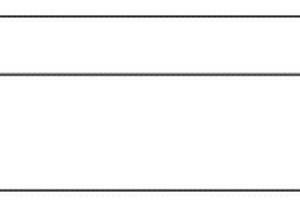

无纺布与TPU复合材料 613

 0

本实用新型公开了无纺布与TPU复合材料，包括TPU层，所述TPU层的底部设置有塑封层，所述塑封层的内部设置有缓冲层，所述缓冲层的顶部与TPU层的底部接触，所述TPU层远离塑封层的一侧设置有第一纤维层，所述第一纤维层远离TPU层的一侧设置有第一粘合膜，所述第一粘合膜远离第一纤维层的一侧设置有交汇层，所述交汇层远离第一粘合膜的一侧设置有第二粘合膜。本实用新型通过拉毛面、复合胶层和反光层的配合使得该复合材料在灯光的作用下色彩绚丽，装饰效果好，透气性高、隔音效果好、韧性足、延展性高，可以满足转角、弧面等各种复杂环境的装修要求，而且用材环保，能够满足客户的需求，适用性强。

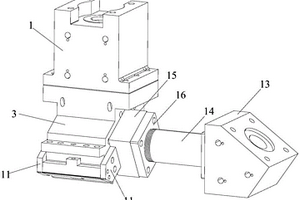

复合材料的腔外复合模具 923

 0

本实用新型涉及载带生产技术领域，尤其是指一种复合材料的腔外复合模具，包括第一入料组件、第二入料组件以及成型组件，第一入料组件和第二入料组件均装设于成型组件；成型组件包括上成型模、下成型模以及成型件，成型件装设于下成型模，成型件开设有通槽，第一入料组件开设有第一入料腔，第一入料腔与通槽连通；上成型模和下成型模均开设有复合通道，第二入料组件设置有第二入料腔，第二入料腔与两个复合通道均连通；上成型模与下成型模之间形成成型流道，复合通道和通槽均与成型流道连通。本实用新型提供的一种复合材料的腔外复合模具，PS料可以在成型流道的中部再开始复合成型，减少高温对PS层的影响。

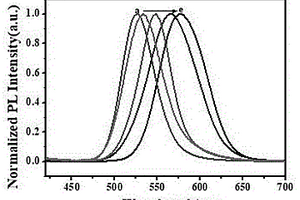

基于水溶性Zn-Mg-Te量子点/二氧化钛纳米棒复合材料的光电免疫传感器 640

 0

本发明属于肿瘤标志物检测、光电化学、免疫传感技术领域，具体公开了一种水溶性Zn‑Mg‑Te量子点及其水溶性Zn‑Mg‑Te量子点/二氧化钛纳米棒复合材料的制备方法，基于水溶性Zn‑Mg‑Te量子点/二氧化钛纳米棒复合材料修饰L型玻碳电极，负载鳞状细胞癌抗体以构建光电免疫传感器，基于免疫反应，并以白光为激发光源实现鳞状细胞癌抗原的特异性检测；本发明将水溶性Zn‑Mg‑Te量子点、二氧化钛纳米棒及白光激发光源引入鳞状细胞癌光电免疫传感体系，所制备的光‑电免疫传感器具备方便、简易、经济、适用性强、操作简单快速、选择性好、灵敏度高、检出限低等优点。

导热高分子-石墨烯复合材料的制备方法及制品 672

 0

本发明公开了一种导热高分子-石墨烯复合材料的制备方法，其包括如下步骤：(1)在氧化石墨烯的水溶液中，加入摩尔量为氧化石墨烯总摩尔量的0.5～1.5倍的功能修饰剂，在10～80℃的温度条件下，反应5～72小时后，将沉淀物过滤、水洗、干燥，得到修饰石墨烯(m-GO)；(2)制备石墨烯母粒的原料包括100重量份数的可聚合单体，1～50重量份数的修饰石墨烯，0.1～1重量份数的自由基聚合引发剂，10～100重量份数的有机溶剂，上述原料在氮气气氛、60～100℃的温度条件下，反应8～48小时，经过滤、水洗、干燥后，得到石墨烯母粒；(3)取1～30重量份数步骤(2)制备的石墨烯母粒，与70～99重量份数的高分子基体熔融共混，即得导热高分子-石墨烯复合材料。

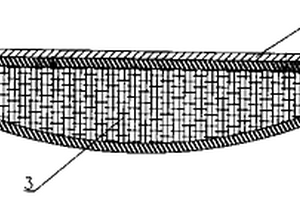

玻纤增强型高分子复合材料井盖 590

 0

本发明涉及一种玻璃纤维增强热固性树脂基复合材料井盖,尤其是一种用玻纤增强、聚酯树脂胶结石英砂浆体而成的井盖。包括由集料、功能填料组成的内芯集料层,由不饱和树脂、玻璃纤维构成的外增强结构层以及耐磨层组成;外增强结构层包括重量比为10%～30%的不饱和聚酯树脂胶液A和3%～15%的玻璃纤维B,内芯集料层包括45%-78%的集料C和5%-20%的填料D,耐磨层包括3%-15%耐磨料E。其具有很高的抗压强度,韧性,抗冲击性能好。

用于咖啡杯的全降解复合材料及其制备方法 720

 0

本发明公开了一种用于咖啡杯的全降解复合材料及其制备方法，所述全降解复合材料，按照重量份计算，包括以下的组分：聚乳酸40‑60份、碳纳米管‑二氧化钛改性聚乳酸1‑5份、己二酸‑对苯二甲酸‑丁二酯共聚物10‑15份、淀粉50‑70份、疏水改性木质纤维素粉末10‑20份、油酸酰胺0.1‑0.5份、抗氧化剂0.1‑0.5份、热稳定剂0.1‑0.5份。本发明通过碳纳米管‑二氧化钛改性聚乳酸、淀粉、疏水改性木质纤维素粉末，有效的提高了降解效果、延长了使用寿命。

基于增强型碳纤维复合材料板材的汽车外饰件及其制备方法 1037

 0

本发明涉及基于增强型碳纤维复合材料板材的汽车外饰件及其制备方法，其特征在于：包括上、下盖板层和中间粘合层，上、下盖板层由可热塑纤维增强层压复合材料板材构成，所述中间粘合层由塑胶层或泡沫树脂层构成，上、下盖板层与中间粘合层通过模压连接成一体；该中间粘合层在模压时在常温下固化，形成与上、下盖板层的粘接连接结构，以增强产品的刚度和强度。本发明利用热塑纤维板材加工，简化的产品的制造工艺，提高了效率，降低了成本；利用发泡树脂对上下盖板进行粘接，并作为增强层，提高产品钢度、强度和耐冲击性，达到减震的效果。

耐腐蚀电缆橡胶复合材料及其制备方法 847

 0

本发明公开了一种耐腐蚀电缆橡胶复合材料及其制备方法，通过如下重量份的原料制备而成：三元乙丙橡胶，65～75份；顺丁橡胶，25～35份；异戊橡胶，5～15份；棕榈酸异丙酯，4～6份；尼泊金乙酯，6～10份；氢化羊毛脂，2～4份；对羟基苯甲酸乙酯，1～3份；聚乙二醇，1～3份；三乙醇胺，2～4份；鞣花酸，3～5份。本发明提供的电缆橡胶复合材料耐腐蚀性能优异，可以用于制备耐腐蚀电缆，提高电缆在恶劣环境下的使用寿命。

基于玄武岩纤维增强的PC复合材料及其制备方法 893

 0

本发明涉及塑胶原料领域，具体涉及一种基于玄武岩纤维增强的PC复合材料及其制备方法，基于玄武岩纤维增强的PC复合材料，包括以下重量份数的组分，PC?25?45份；玄武岩纤维10?30份；高岭土4?6份；丙烯酸纤维10?15份；聚丙烯10?20份；增韧剂3?8份；润滑剂1?2份；偶联剂1?2份；相容剂2?6份。本发明弯曲强度高、拉伸强度高、冲击强度好且化学性质稳定、便于回收利用。

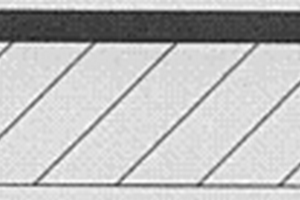

木质基材与聚氨脂复合材料及其制造方法 720

 0

本发明公开了一种木质基材与聚氨脂复合材料及其制造方法,包括木质基材,在所述木质基材的表面上至少设有一层由添加有有机溶剂、色料及助剂的聚氨脂浆涂布而成涂层。通过在离型纸上涂布聚氨脂浆,调整每一遍所涂布的涂布聚氨脂浆的成分,可制造出不同功能的复合层,以满足不同需求,由于离型纸上制有花纹、图案或文字,可在复合层与木质基材复合成型后,将离型纸剥离,从而在复合层上转印有花纹、图案或文字,具有装饰功能。可用于生产花纹纸、包装盒、门、家具、地板、天花板等的木质基材与聚氨脂复合材料。

复合材料预浸布复合机及方法 948

 0

本发明属于预浸布生产技术领域，具体涉及一种复合材料预浸布复合机，包括上料装置、纺织装置、贴合装置、压合装置、回收装置和收卷装置，上料装置、纺织装置、贴合装置、压合装置、回收装置、收卷装置依次排列对接设置，上料装置用于将多根纱线提供给纺织装置，纺织装置用于将来自上料装置的多根纱线纺织成布，贴合装置用于将离型纸贴合在布的上下两面，压合装置用于对布上下两面的离型纸与布进行紧密压合，回收装置用于对布上下两面的离型纸进行回收。该复合机实现了自动化、流水线式控制生产，节省了人工成本，大大地提高了生产的效率。此外，还公开了一种复合材料预浸布复合方法，以提高其工作的稳定性和效率。

汽车高光高硬特种水基复合材料 926

 0

本发明公开了一种汽车高光高硬特种水基复合材料，由混合树脂、促干剂、pH调节剂、助溶剂、分散剂、防锈剂、增光剂、增硬剂、润湿剂、交联剂组成。由本发明特定方法所得到的汽车高光高硬特种水基复合材料具有高光泽和高硬度。

纳米晶与合成石墨无胶粘复合材料及其制备方法 620

 0

一种纳米晶与合成石墨无胶粘复合材料及其制备方法，包括以下步骤：将纳米晶原材料放至于真空环境中加热至熔融状态；将熔融状态的纳米晶材料以甩带的作业方式，喷射到通过辊轴传送的合成石墨表面，合成石墨通过冷却区后形成非晶磁材与合成石墨的复合体；将非晶磁材与合成石墨的复合体经过500‑600℃的退火处理，使复合体的非晶部分晶化；将复合体进行自然冷却，送入压机压合，得到纳米晶与合成石墨结合后的复合材料。本发明具有较高的磁导率，在高频下具有较小的磁损，具有较高的导热性能。

用于LED灯罩的复合材料 860

 0

本发明公开了一种用于LED灯罩的复合材料，其包括有以下重量份的物料：聚丙烯30%‑40%、PET20%‑30%、聚碳酸酯30%‑45%、有机硅光扩散剂3%‑5%、助剂2%‑5%。通过上述物料配比，该复合材料具有粘合度强且成本低的优点，且所制备而成的LED灯罩具有质量轻、运输成本低、抗老化性能好、不易碎、耐磨性能以及韧性较好的优点。

以锂云母粉为填料的PVC基木塑复合材料的制备方法 884

 0

本发明公开了一种以锂云母粉为填料的PVC基木塑复合材料的制备方法，包括以下步骤：首先在氧化钛制备的反应液中加入片状锂云母粉，合理调节反应条件及各组分量，制得的纳米氧化钛包覆在片状锂云母粉表面，然后对其进行氨基化，最后在其表面接枝有N‑异丙基甲基丙烯酰胺，其与基体材料具有很好的相容性，从而制得的PVC基木塑复合材料稳定性好，阻燃性能优异，力学性能佳。

基于泡沫金属的三维骨架结构的致密导热硅胶复合材料及其制备方法 707

 0

本发明公开了基于泡沫金属的三维骨架结构的致密导热硅胶复合材料，由泡沫金属和如下重量份的组分制备而成：粉体40～200份、双组分硅油8～20份、抑制剂0.08～0.3份和催化剂0.05～0.15份；还公开了该材料的制备方法，包括：以粉体和硅油为原料制备硅胶浆料；在泡沫金属的上表面和下表面涂覆所述硅胶浆料，经压延成片和烘烤。本发明的复合材料结构致密优良、散热性能好、机械强度高、且柔性好，本发明的制备方法，使复合硅胶浆料能分散进入泡沫金属的孔隙中，形成致密的三维骨架结构，既不影响其导热性能，又能提高其面方向热扩散速率，还增强了材料的机械性能，且制备工艺简单易操作，对环境无污染，可大批量生产。

碳纤维复合材料及其制备方法和应用 778

 0

本发明提供了一种碳纤维复合材料及其制备方法和应用，包括碳纤维层以及涂覆于所述碳纤维层上的环氧树脂层，所述碳纤维层包括间隔设置的第一碳纤维束和第二碳纤维束；其中，所述第一碳纤维和所述第二碳纤维各自独立地选自60T纤维、40T纤维、33T纤维、30T纤维或24T纤维，且第一碳纤维和第二碳纤维不同。在本发明中，通过选用两种不同拉伸模量的碳纤维共同使用，可以改善拉伸模量较大的纤维强度较差的缺陷，使得最后得到的碳纤维复合材料可以满足应用要求。

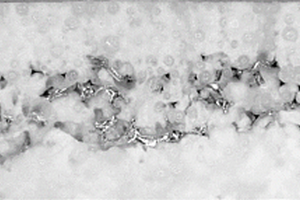

掺杂稀土/石墨烯的夹心型镍基合金复合材料的制备工艺 607

 0

本发明提供一种掺杂稀土/石墨烯的夹心型镍基合金复合材料的制备工艺，包括以下步骤：将钢基材用粗砂纸打磨后，在激光熔覆的同时输送镍基合金粉末，经多层单道激光熔覆在钢基材的表面，形成涂覆镍基合金底层的钢基材；将涂覆镍基合金底层的钢基材的表面铺先后铺一层稀土改性的石墨烯粉末和镍基合金粉末，激光熔融得到掺杂稀土/石墨烯的镍基合金层钢基材；然后再在激光熔覆的同时输送镍基合金粉末，经多层多道激光熔覆在掺杂稀土/石墨烯的镍基合金层钢基材表面，形成夹心型镍基合金层的基材坯体；将夹心型镍基合金层的基材坯体表面及边缘铣削加工，得到掺杂稀土/石墨烯的夹心型镍基合金复合材料。

短玻纤增强尼龙10T电镀级复合材料及其制备方法 802

 0

本发明公开了一种短玻纤增强尼龙10T电镀级复合材料及其制备方法，其由以下重量份数比的原料组成：尼龙10T 70～90份，短玻纤10～30份，加工润滑剂0.3～0.8份，抗氧剂0.3～0.5份。本发明的配方合理，巧妙利用短玻纤来增强尼龙10T，即能提高玻纤增强尼龙10T复合材料的耐热性及力学性能，同时也能改善产品表面光泽度，减少表面浮纤，有利于加工电镀，有效提升产品质量；本发明提供的制备方法的工艺步骤简洁，直接通过主喂料口加入到挤出机，具有工艺简单，易于操作，大大降低成本；同时也解决了传统长玻纤增强从出气口加入不能有效精确控制产品玻纤含量的问题，使得产品表面光泽更好，综合性能好。

高分子导散热共混复合材料及自动化制备方法 900

 0

本发明公开了一种高分子导散热共混复合材料，其是由以下质量份的原料组成：35~75份的基体树脂、0~10份的增韧剂、20~50份的导热填料、0.2~1.0份的抗氧剂1010、0.2~1.0份的亚磷酸酯类抗氧剂168、0.5~1.5份的粉体表面活化处理剂、0.5~1.5份的润滑剂。高分子导散热共混复合材料的自动化制备方法，包括步骤：1）先用粉体表面活化处理剂在高速搅拌机中对导热填料进行表面处理20min；2）然后通过自动输送装置进入另一台高速搅拌机，与其它原料混合均匀；3）将上步得到的混合物自动输送到密炼机中密炼捏合15min；4）得到的混合物直接进入双螺杆挤出机挤出造粒即可。本发明制备的导散热材料具有较高的力学性能和导热性能，实现了自动化、连续化生产，节省了大量的人力，大大缩短了生产周期和降低了生产成本，可广泛应用于LED照明、电子电器、汽车等需要良好导散热性能的领域。

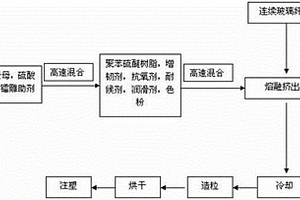

具有激光雕刻功能的玻纤增强聚苯硫醚复合材料及其制备方法 746

 0

本发明涉及高分子材料技术领域，具体涉及具有激光雕刻功能的玻纤增强聚苯硫醚复合材料及其制备方法。具有激光雕刻功能的玻纤增强聚苯硫醚复合材料，由以下重量份计的原料组成：聚苯硫醚树脂49.4-82.5，连续玻璃纤维0-40，增韧剂5-8，耐候剂0.5-1.0，抗氧剂0.3-0.5，润滑剂0.3-0.5，金云母3-5，硫酸钡1-2，镭雕助剂0.1-0.3，炭黑0-1。本发明具有优异的力学性能和机械强度、耐候性能，同时具有优异的激光雕刻功能，可以在不同颜色基体上激光刻蚀出黑色、白色或灰色等笔画清晰、细腻，颜色明显、持久不掉色的鲜明激光标记；其制备方法简单，有利于推广应用。

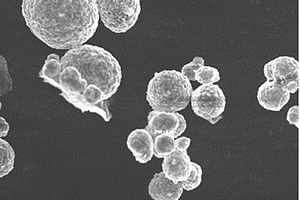

石墨烯高镍三元复合材料及制备方法 743

 0

本发明涉及高镍三元材料改性领域，提供一种石墨烯高镍三元复合材料及其制备方法，按上述质量百分比配制母液，母液按质量百分比算包括以下组分：N‑甲基吡咯烷酮98%~99%、聚偏二氟乙烯0.5%、聚偏二氟乙烯成膜助剂0.1%和石墨烯0.5%~0.8%；按质量份算将1份高镍三元材料粉体加入至1‑2份母液中充分浸润获得混合浆料；将混合浆料挂滴添加至无水乙醇中获得无水乙醇分散液，对无水乙醇分散液均质处理后在惰性气氛保护下进行喷雾干燥获得复合材料。通过有机溶剂置换‑包覆的策略排除了空气水汽对高镍NCM材料的影响，避免了材料的比容量不可逆损耗，在包覆过程中假如PVDF成膜助剂实现完整石墨烯和PVDF完整包覆，提高其吸液能力改善材料的倍率性能和高镍NCM材料的高压性能。

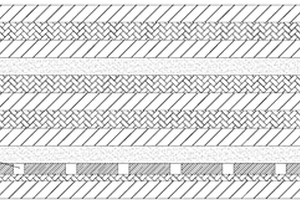

复合材料消费类电子产品后壳及其制备方法 796

 0

本发明公开了一种复合材料消费类电子产品后壳及其制备方法，包括步骤：(1)制备第一部分：1.1在基材表面进行UV转印形成具有离型功能的第一纹理层；1.2在第一纹理层表面涂布硬化液，然后使硬化液形成半固化层；(2)制备第二部分：2.1在纤维增强复合材料表面丝印盖底油墨形成油墨层；2.2在油墨层表面进行UV转印形成第二纹理层；2.3在第二纹理层表面形成光学镀膜层；2.4在光学镀膜层表面形成透明保护层；(3)第一部分与第二部分复合：3.1借助粘合剂实现半固化层与保护层复合；3.2剥离第一纹理层和基材露出半固化层，将半固化层二次固化形成固化层。该方法制得的产品厚度较低，还能达到较为理想的硬度和耐磨性能。
