福建三明有色金属加工技术理论与应用

用静电纺丝制备核壳结构锂离子电池负极材料的方法 638

 0

本发明公开一种用静电纺丝制备核壳结构锂离子电池负极材料的方法，包括有以下步骤：（1）SiO_x纳米材料的制备；（2）静电纺丝制备：A、将SiO_x纳米颗粒和聚甲基丙烯酸甲酯加入到N‑N‑二甲基甲酰胺和丙酮的到溶液中，磁力搅拌并超声形成分散均一的溶液，作为核层溶液；将聚丙烯腈和石墨加入到N‑N‑二甲基甲酰胺溶液中，磁力搅拌并超声形成分散均一的溶液，作为壳层溶液；B、将步骤A制备的核层溶液和壳层溶液分别注入到同轴静电纺丝设备的两个溶液通道，并调节静电纺丝参数，经静电纺丝后，得到核壳结构的原丝纤维材料；（3）碳化。通过采用本发明制备得到的负极材料具有更好的循环性能，电化学性能得到很大的提升。

制备铜锑掺杂的锡碳锂离子负极材料的方法 859

 0

本发明公开一种制备铜锑掺杂的锡碳锂离子负极材料的方法，包括有以下步骤：（1）二氧化锡的掺杂改性：称取一定重量的二氧化锡、铜和锑按100：（5‑20）：（5‑20）的比例进行干法球磨混合0.5‑1.5h；（2）二氧化锡改性产品与石墨的复合造粒；（3）二次包覆改性。本发明采用铜和锑对二氧化锡进行掺杂改性，降低了锡碳复合物的膨胀特性，提升了循环性能；采用等静压成型、焙烧和打散整形工艺进行二次造粒，时间短，工艺简单，易实现工业化大规模生产；同时实现二氧化锡与石墨，石墨与石墨之间造粒的优点，又能实现对二氧化锡和石墨进行表面改性的功能；采用二次包覆可以明显改善二次造粒过程中产生的表面缺陷，提升产品的首次效率和循环性能。

硬碳包覆软碳被用作锂离子电池负极材料的制备方法 817

 0

本发明公开一种硬碳包覆软碳被用作锂离子电池负极材料的制备方法，包括有以下步骤：1）软碳材料的制备：将无烟煤产品置于粉碎机中粉碎后得到所需尺寸；将得到的无烟煤粉末在Ar气体保护下进行高温裂解后，得到样品A；2）硬碳包覆软碳材料的制备：向树脂聚合物中依次添加硼酸和固化剂，搅拌均匀后将混合液固化粉碎后得到样品B；将样品A和样品B以质量比A：B=100：（3‑20）混合均匀后进行石墨化。本发明通过在无烟煤制备的软碳材料表面包覆一层以树脂聚合物为前驱体制备的硬碳材料(其中硬碳材料添加硼作为石墨化促进剂)后进行石墨化处理，可以有效地改善了材料的比表面积，有利于电解液和电子的扩散，从而提高材料的可逆容量。

氧化亚硅制备锂离子电池负极材料的方法 651

 0

本发明公开一种氧化亚硅制备锂离子电池负极材料的方法，包括有以下步骤：（1）氧化亚硅复合物的制备：1.1)称取20g的SiO_x粉末，再用质量分数为10%的盐酸浸泡搅拌1h，将样品过滤后，用蒸馏水清洗至中性，放到鼓风干燥箱中烘干；1.2)将干燥好的SiO_x粉末粉碎并进行筛分，获得纳米SiO_x粉末；1.3)将10g纳米SiO_x粉末分散到900mL的去离子水中，加入50ml的表面活性剂，再加入氨水调节pH值8后，将5g酚醛树脂加入到反应器中，在温度为30℃的条件持续搅拌反应6h；1.4)将搅拌好的混合溶液进行喷雾干燥；（2）热处理包覆。通过采用本发明方法对氧化亚硅进行改进处理，使得制备出来的负极材料具有较高的首次库伦效率，且具有较为稳定的循环性能。

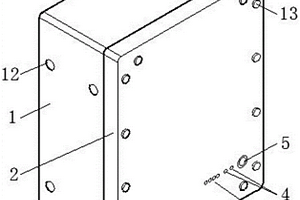

壁挂式磷酸铁锂电池 1101

 0

本实用新型公开了壁挂式磷酸铁锂电池，包括壳体，所述壳体的一侧设置有端盖，所述端盖的侧壁下部设置有电量灯，所述电量灯的一侧设置有报警运行灯，所述报警运行灯的一侧设置有BMS开关，所述壳体的侧壁设置有地址开关，所述地址开关的一侧设置有上联通信端口，所述上联通信端口的一侧设置有第一级联通信端口，所述第一级联通信端口的一侧设置有第二级联通信端口，所述第二级联通信端口的一侧设置有复位开关，所述壳体的侧壁且在复位开关的一侧设置有充放接口，所述壳体的内部设置有电池组，所述电池组的一侧设置有BMS主控模块。本实用新型中，安装方便快捷，且外观美观，安全可靠、循环寿命和更换周期长，适用性广。

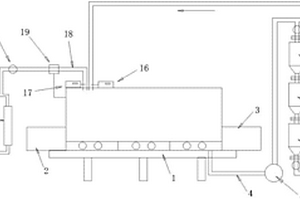

低成本锂电池用干燥系统 1079

 0

本实用新型公开一种低成本锂电池用干燥系统，包括手套箱、空压机、干燥气循环风机，该手套箱内部具有封闭腔室，手套箱设有进仓口和出仓口打开封闭腔室；该空压机相接于干燥气补气管道的一端，干燥气补气管道的另一端通入到封闭腔室内；该干燥气循环风机相接于干燥气循环管道上，干燥气循环管道的首尾两端均与封闭腔室相通；还包括无热/微热再生吸附器、活性炭干燥塔、分子筛干燥塔，所述无热/微热再生吸附器相接于干燥气补气管道上；所述活性炭干燥塔相接于干燥气循环管道上；所述分子筛干燥塔相接于干燥气循环管道上。本系统不但低功耗，而且低一次成本。

锂电池隔膜厚度测试制样装置 1106

 0

本实用新型公开了锂电池隔膜厚度测试制样装置，包括箱体，所述箱体的上表面固定连接有第一伸缩杆，所述第一伸缩杆的上表面固定连接有厚度测试仪，所述箱体上表面且位于第一伸缩杆的外侧设置有第二伸缩杆，所述第二伸缩杆的输出端固定连接有固定片，所述箱体的上表面设置有开孔。本实用新型，通过设计第一伸缩杆与第二伸缩杆，实现同时可以对多个隔膜的厚度进行检测，若发现异常再进行检测，达到提高检测效率的目的，通过设计固定片与调节机构，实现在多个混检的同时，可以对隔膜进行分组，满足单个检测的同时，增加装置检测的效率，通过设计开孔与针头，实现可以利用该装置对隔膜的固定，进行强度测试，增加装置检测的效率。

高纯碳酸亚乙烯酯的制备方法及应用其的锂电池电解液 712

 0

本发明涉及化工合成技术领域，具体的涉及一种高纯碳酸亚乙烯酯的制备方法及应用其的锂电池电解液，本发明包括混合脱氯、过滤分离、一次减压脱溶、二次减压蒸馏、结晶提纯步骤制得高纯碳酸亚乙烯酯，本发明的有益效果包括制备碳酸亚乙烯酯的方法所用设备简单，操作简单，反应条件温和；另一方面本发明在制备碳酸亚乙烯酯的提纯结晶步骤中，采用梯度降温的方式进行重结晶，有助于减少析出的碳酸亚乙烯酯中包裹的杂质。

硅氧碳与氧化铝复合的锂离子电池负极材料制备方法 996

 0

本发明公开一种硅氧碳与氧化铝复合的锂离子电池负极材料制备方法，包括有以下步骤：（1）氧化亚硅的预歧化处理以及与石墨混合：1.1）称取一定量的SiO_x粉末，将其放置于坩埚中，在管式炉中加热至1050℃，保温3h；1.2）保温结束后，待SiO_x自然冷却到室温取出，得到经过预歧化处理的SiO_x粉末；1.3）将处理好的SiO_x粉末与人造石墨以按一定的比例混合；（2）将制备好的SiO_x/C复合物与Al₂O₃进行复合。通过采用本发明方法对SiOx进行改性，除了石墨以外，其他的金属氧化物Al₂O₃也可以作为包覆材料，而且Al₂O₃金属氧化物有助于SiO_x在充放电过程中的SEI膜的形成与保护，大大提升了最终产物的循环性能，导电性更佳，首次效率也更高。

锂离子电池改性微晶石墨负极材料制备方法 843

 0

本发明公开一种锂离子电池改性微晶石墨负极材料制备方法，包括有如下步骤：1)整形粉碎：将天然微晶石墨加入到搅拌球磨机进行球磨1‑4h，然后过滤干燥得到球磨后的石墨粉体；2)包覆：将步骤1)得到的石墨粉末与催化剂、沥青混合后，抽真空在150‑200℃下加热搅拌0.5‑1h；其真空度为500～2000Pa，搅拌速度为2500‑3000rpm；3)石墨化：将包覆后的石墨粉末进行石墨化处理10‑48h，炭化温度为2800‑3200度，得到改性微晶石墨负极材料。本方法使用石墨化将天然微晶石墨的纯化，未涉及化学纯化法中的有毒有害试剂，环保绿色；本方法包覆过程中加入催化剂，可以提升石墨化度，大幅度提高其容量，真空下包覆可以有效地对表面进行包裹，提升振实密度和降低比表面积，循环性能得到较大的提高。

制备锡碳锂离子负极材料的方法 897

 0

本发明公开一种制备锡碳锂离子负极材料的方法，包括有以下步骤：（1）二氧化锡的掺杂改性：称取一定重量的纳米二氧化锡和氧化亚铜按100：10‑50的比例进行干法球磨混合1h；然后放置气氛炉中进行碳热还原；（2）二氧化锡改性产品与石墨的复合造粒；（3）二次包覆改性；本发明采用氧化亚铜对二氧化锡进行掺杂改性，降低了锡碳复合物的膨胀特性，提升了循环性能；采用模压成型、焙烧和打散整形工艺进行二次造粒，时间短，工艺简单，易实现工业化大规模生产；同时实现二氧化锡与石墨，石墨与石墨之间造粒的优点，又能实现对二氧化锡和石墨进行表面改性的功能；采用二次包覆可以明显改善二次造粒过程中产生的表面缺陷，提升产品的首次效率和循环性能。

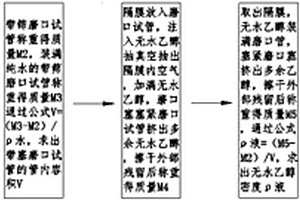

锂离子电池隔膜孔隙率的测试方法 694

 0

本发明公开一种锂离子电池隔膜孔隙率的测试方法，孔隙率由以下公式计算得出：孔隙率＝100％*[V0+(M4‑M1‑M2)/ρ液‑V]/V0。其中，V0是隔膜的体积，M4是无气泡隔膜、带塞磨口试管和高渗透溶剂三者的质量之和；M1是隔膜质量；M2是带塞磨口试管的质量，ρ液是高渗透溶剂的密度，V是带塞磨口试管的管内容积，V0是隔膜的体积；该方法主要利用同一个带塞磨口试管管口塞紧后管内容积基本固定，通过重量法，将测量误差较大的体积转换成容易测量误差小的质量的原理，来实现隔膜孔隙率的快速测试和保证数据的准确性，测试时间短约30分钟即可完成，具有测试速度快、测试成本低、运用范围广、测试误差小的优点。

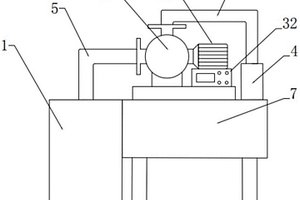

生产锂电池用的NMP溶剂取量装置 965

 0

本实用新型公开了一种生产锂电池用的NMP溶剂取量装置，属于NMP加工技术领域，包括储存罐体、抽取泵和取量罐体，所述储存罐体内设置有密封装置，所述密封装置包括盖板和底板，所述盖板下端面设置有密封板，所述底板上端面设置有环形封油槽，所述环形封油槽内设置有密封油，所述密封板插入环形封油槽形成油封，所述储存罐体通过第一软管连接抽取泵，所述抽取泵通过第二软管连接取量罐体，所述盖板和底板与第一软管接触处均设有密封圈，所述抽取泵包括泵本体、驱动电机和电控装置，本实用新型具有密封性好，防止NMP溶剂取量时，挥发泄漏污染工作环境的优点。

石墨烯改性锂离子电池负极材料的制备方法 619

 0

本发明公开一种石墨烯改性锂离子电池负极材料的制备方法，包括有以下步骤：1）称取一定量的SiO粉末，将其放入管式炉中，在真空条件下，在其加热到1000℃保温一段时间进行歧化反应；2）使用丙酮溶液对微米级的铜粉进行超声处理一段时间，干燥处理后，将其与SiO粉末进行混合；3）将混合物放入高能球磨机中进行研磨；4）取出研磨后的前驱体物质，将其倒入坩埚中，然后将坩埚放进管式炉中，在氩气氛围下，进行升温处理。通过采用本发明方法，制备得到的材料中石墨烯与铜颗粒都是具有良好的导电性能的材料，通过这两种材料的添加提高其导电性能，也使材料的其他电化学性能有着很大的提升，同时也具有良好的可逆循环性能。

锂离子负极高容量复合材料的制备方法 931

 0

本发明公开一种锂离子负极高容量复合材料的制备方法，包括有以下步骤：1）称取一定量的SiO粉末，按照2:1比例与铝粉进行混合，然后加入到质量为氧化亚硅的10倍的乙醇溶液中；2）在混合好的溶液中加入氧化亚硅的质量为2%‑15%的沥青粉末，然后将浆料放入高能球磨机中进行球磨；3）研磨结束后，对浆料进行干燥喷雾处理；4）收集经过干燥喷雾处理过的复合材料粉末，将其放进管式炉中加热到进行高温碳包覆处理。本发明采用碳材料进行复合的SiO材料，然后在复合材料中加入金属铝粉进行掺杂，改性后的SiO复合材料作为负极点击其首次库伦效率能够达到80%以上，经过多次循环之后，复合材料的放电比容量仍能保持在850mAh/g以上，满足使用的需要。

锂电池硅碳复合材料及其制备方法 727

 0

本发明公开一种锂电池硅碳复合材料的制备方法，包括有以下步骤：用惰性气体将粗硅粉通过第一送粉器送入等离子喷涂系统中蒸发成硅蒸汽，并用惰性气体将石墨通过第二送粉器送入冷却釜，硅蒸汽进入冷却釜冷凝或附着沉积在石墨上，形成纳米硅粉与石墨混合物；接着，将纳米硅粉与石墨混合物输入CVD炉进行气相沉积碳包覆，然后送入融合机中与粘结剂进行融合后通过辊道窑高温碳化，即得到硅碳复合材料产品。本发明采用等离子喷涂系统对硅进行纳米化有效抑制了材料的膨胀特性，提升了材料的循环性能。采用CVD包覆在纳米硅和石墨表面形成导电碳层，经后期与粘结剂的机械融合并高温碳化提升产品的首次效率和循环性能。

用于锂电池隔膜涂覆的烘干装置 1106

 0

本实用新型公开了用于锂电池隔膜涂覆的烘干装置，包括箱体，所述箱体的下端固定连接有电机，所述电机的输出轴固定连接有转动杆，所述转动杆的上端固定连接有放置盘，所述箱体的内底壁固定连接有温度传感器，所述箱体的上端固定连接有吸风机，所述吸风机的一侧固定连接有导风管，所述导风管的一侧固定连接有热风箱，所述热风箱的内部固定连接有若干个加热棒，所述热风箱的下端固定连接有出风管，所述出风管的下端固定连接有总风管。本实用新型中，通过设置温度传感器，对箱体内部的温度进行监控，通过控制器调节加热棒，使得箱体内部的温度处于设定的温度范围，不会出现温度不稳定的情况，提高烘干的稳定性。

锂离子电池用高性能石墨负极材料的制备方法 696

 0

本发明公开一种锂离子电池用高性能石墨负极材料的制备方法，包括有如下步骤：1)收集正常石墨生产中的整形机、粉碎机中的石油焦微粉，将石油焦微粉、经过粉碎过的膨胀石墨粉末、中间相碳微球生球、粘结剂以质量比为1:0.01?0.3:0.7?1.5:0.1?0.2，放入混批机中进行混合0.5?3h，形成固相包覆混合物，混批机频率30?50HZ；2)将步骤1)中得到的固相包覆混合物进行石墨化处理，得到锂离子电池用高性能石墨负极材料。该方法简单易行，除尘器中的微粉废物再利用，节约成本，易于规模化工业生产，得到的石墨负极材料能量密度高，吸液保液性能好，循环性能好，各向同性性能好、大倍率充放性能好、充放电过程中膨胀率低的特点。

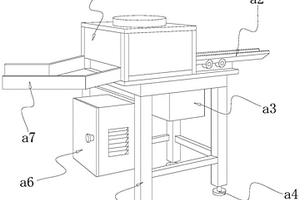

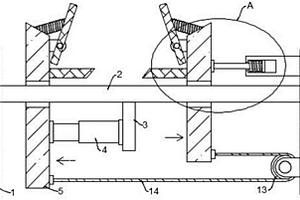

采用移动转向原理的锂电池极板生产设备 917

 0

本发明公开了一种采用移动转向原理的锂电池极板生产设备，其结构包括加工仓、进料口、电焊主机、防滑地脚、支撑架、电控柜、出料口，防滑地脚设有四个，且通过扣合方式安装于支撑架底部四角，支撑架内部上端设有电焊主机，加工仓通过扣合方式安装于支撑架顶部。本发明锂电池极板通过进料口送入加工仓内，并由内置输送带缓速带动，由电焊台进行焊接后通过品检组件进行虚焊、假焊的检查，接触破空机构后与击打轮接触产生压力撞击，从而能够对部分位置的虚焊、假焊进行破碎处理，使工作人员能够及时进行薄弱焊位的观测，以便于产生返工处理，避免焊位不足的产品流入下道工序，降低了产品工序的NG品。

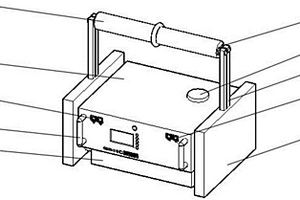

新型太阳能储能锂电池结构 767

 0

本实用新型公开了新型太阳能储能锂电池结构，包括壳体，所述壳体的下表面固定连接有底座，所述底座的两侧固定连接有接杆，所述接杆远离壳体的一端固定连接有防护板，防护板的上表面通过活动轴活动连接有两个轴杆，两个所述轴杆的内侧面固定连接有横杆，所述横杆的侧表面缠绕连接有遮布，遮布的侧表面缠绕连接有束带，所述束带的内部设置有魔术贴，所述防护板的前表面固定连接有挂钩，壳体的上表面贯穿连接有防潮罐，所述防潮罐的侧表面均匀分布有镂空花纹，所述防潮罐的内部设置有漏网，潮罐的内部设置有出液口，且出液口位于漏网的下方。本实用新型，在使用的过程中通过所安装的装置能够对锂电池结构起到防护和防潮的作用。

基于预加工处理的锂电池生产用进料装置 990

 0

本实用新型公开了一种基于预加工处理的锂电池生产用进料装置，涉及锂电池生产技术领域。本实用新型包括储料斗；储料斗下方固定连通有除铁机构；除铁机构下方固定连通有三通排罩；三通排罩两端分别设置有排料口和铁屑排口；储料斗内部固定安装有第一驱动组件；第一驱动组件周侧面固定连接有一组呈圆周阵列分布的分料板；三通排罩内部固定安装有第二驱动组件。本实用新型通过除铁机构的设计，能够在石墨原料进料过程中有效对石墨原料中的铁质颗粒进行去除，进而保证石墨颗粒使用时的无杂性，通过除铁机构中电磁吸板的可转动式设计和排布式设计，能够有效提高该装置单位空间内的电磁可吸附面积。

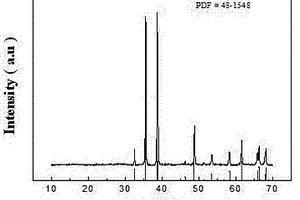

锂离子电池负极材料用纳米ZnO的制备方法 1087

 0

本发明公开了一种锂离子电池负极材料用纳米ZnO的制备方法，具体制备方法为将醋酸锌放入带有升温程序的马弗炉中，开启马弗炉，从室温升到预定温度500‑800 ℃，升温速度为3‑5°/min，在预定温度500‑800℃保温2‑10小时，然后取出，冷却至室温，得到锂离子电池负极材料用纳米ZnO。制备出ZnO具有优异的电化学循环稳定性，该锂离子电池负极材料用纳米ZnO的制备方法简单，反应条件易于达到，适合大批量制备。

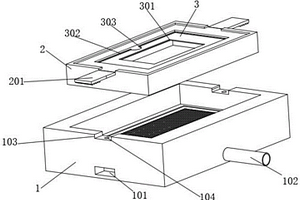

锂电池用的石墨烯极片加工装置 958

 0

本发明提供锂电池用的石墨烯极片加工装置，涉及锂电池技术领域，包括加工模具，所述加工模具的上侧壁设置有支撑槽，所述支撑槽的内部活动连接有支撑架，所述加工模具的内部设置有负压风机，所述负压风机的上侧设置有筛网；所述支撑架的上侧壁设置有滑动槽，所述滑动槽的下侧壁设置有若干配合槽，所述配合槽的内部滑动连接有滑动柱，所述滑动柱的上侧壁固定连接有滑动架；所述滑动架的上侧壁固定连接有限位凸，所述滑动架的一侧设置有拿取槽。通过将加工模具以及支撑架之间相互分开，加工模具以及支撑架的分离以及安装更加简便，可以选择与极片相配合的滑动架，负压风机对极片吸附的效果更好，降低负压风机的电能效果，提高吸附的稳定性。

具有多孔结构的高性能锂离子电池负极材料制备方法 885

 0

本发明公开一种具有多孔结构的高性能锂离子电池负极材料制备方法，包括有以下步骤：（1）硅化镁热解合成多孔硅p‑Si/SiO_x；（2）制备P‑Si/SiO_x‑Ag复合材料；（3）CVD法制备P‑Si/SiO_x‑Ag/C复合材料：将上述步骤（2）所得P‑Si/SiO_x‑Ag复合材料放置在管式炉中，在Ar和C₂H₂的混合气氛中以2‑8℃/min的升温速率加热至550‑750℃，保温0.5‑3h后冷却至室温。本发明以硅化镁为原料通过一系列改性方法，制得孔隙内部含有Ag，表面有碳包覆的多孔硅材料p‑Si/SiO_x‑Ag/C，这样既改善了材料的内部导电性，又缓和了材料的体积效应，从而获得高性能的锂离子电池负极材料，完全达到商业电池循环好、长寿命的要求。

锂电池用微晶石墨烯基复合导电浆料及其制备方法 897

 0

本发明公开一种锂电池用微晶石墨烯基复合导电浆料及其制备方法，本发明方法通过先利用超声波辅助溶剂液相剥离制备微晶石墨烯，再利用超声波辅助研磨分散制备石墨烯导电浆料，该制备方法能够高产率得到高纯度少层微晶石墨烯，实现了石墨烯的良好分散性和导电浆料的良好粘结性。该微晶石墨烯基复合导电浆料能实现以较少的添加量显著降低锂电池内阻，提高电池能量密度和倍率放电性能。本发明制备的微晶石墨烯基复合导电浆料均匀稳定不易分层，工艺流程简单，制备成本低，易实现工业化连续生产。

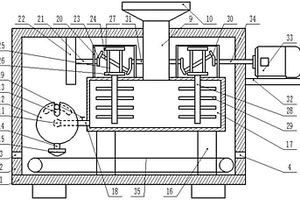

锂电池生产用电极浆料搅拌涂抹装置 1036

 0

本实用新型公开了一种锂电池生产用电极浆料搅拌涂抹装置，涉及一种锂电池生产装置，包括底座，底座上方固定连接有箱体，箱体左壁中部下方开设有进口，所述箱体右壁中部下方开设有出口；所述箱体箱体后壁外侧中部下方固定连接有第一电机支板，第一电机支板上方固定连接有驱动电机，驱动电机输出端固定连接有转盘，转盘外侧偏心处固定连接有滑动杆；所述箱体上壁中部右侧固定连接有进料管，进料管上方固定连接有进料斗。刷料板将搅拌完毕后的电极浆料自动涂抹到集流体上，降低了工作人员的劳动强度，同时也使电极浆料涂抹的更加均匀，本装置操作简单，使用体验感良好。

圆柱型锂电池串联短路实验测试平台 958

 0

本实用新型公开了一种圆柱型锂电池串联短路实验测试平台，包括支撑座、测试台、电线、放电测试仪、弹簧和连接头，所述支撑座的上方固定设置有测试台，且测试台的表面和内部均设置有电线，并且电线上固定设置有放电测试仪和电池壳，所述测试台的表面开设有滑槽，且滑槽的内部活动安装有滑块，并且滑块的上方固定连接有挤压块，所述挤压块和相邻挤压块之间固定连接有连接条，所述测试台的表面固定设置有凸板，且凸板的前端固定连接有弹簧，并且弹簧和挤压块之间为固定连接，所述电池壳的左右两侧均开设有开口，且电池壳的内部放置有电池本体。该圆柱型锂电池串联短路实验测试平台方便快速取出电池，而且方便后续对电池进行整齐摆放工作。

高性能锡基锂离子电池负极材料的制备方法 886

 0

本发明公开一种高性能锡基锂离子电池负极材料的制备方法，包括有以下步骤：1）称取一定的二氧化锡粉末溶解于去离子水中，然后放入行星球磨机中进行研磨5‑8h，取出后干燥；2）按照一定的比例将二氧化锡粉末与硝酸铝混合，在经过离心、洗涤、干燥后，将样品加热到500‑600℃进行煅烧反应得到氧化铝包覆二氧化锡的复合材料；3）将产物与有机碳源材料按比例混合后加热，获得SnO2/Al2O3/C三层结构的复合负极材料。通过利用本发明方法制备出的负极材料，通过在纳米二氧化锡粉末的表面上裹上一层Al2O3后，在与有机碳材料进行复合，从而制备出相应的锡基负极材料，经过50次的充放电测试后，其可逆容量能达到463.7mAh/g以上，结构稳定，循环性能好，满足使用的需要。

锂离子电池负极材料用纳米CuO的制备方法 804

 0

本发明公开了一种锂离子电池负极材料用纳米CuO的制备方法，具体制备方法为将一水醋酸铜放入带有升温程序的马弗炉中，开启马弗炉，从室温升到预定温度500‑800℃，升温速度为3‑5°/min，在预定温度500‑800℃保温2‑10小时，然后取出，冷却至室温，得到锂离子电池负极材料用纳米CuO。制备出CuO具有优异的电化学循环稳定性，该锂离子电池负极材料用纳米CuO的制备方法简单，反应条件易于达到，适合大批量制备。

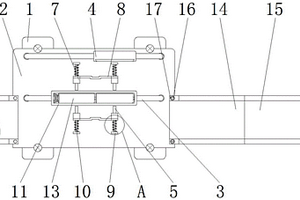

锂电池生产用的固定设备 1030

 0

本实用新型公开了一种锂电池生产用的固定设备，包括机体，机体上水平设置有导向台，且导向台一侧下端焊接有支架，支架上固定设置有液压缸，且液压缸输出端上固定连接有滑动套设于导向台左端上的一级移动块，机体连接导向台右端的一侧上水平焊接有套杆，且套杆中滑动套设有内杆，内杆上固定套设有与套杆相焊接的一级弹簧。本实用新型在机体水平设置导向台上分别设置相对应的一级移动块与二级移动块，并利用位于机体上的滑轮设置连接一级移动块与二级移动块的钢索；利用一级弹簧弹性支撑二级移动块，并在一级移动块与二级移动块上利用二级弹簧弹性支撑可张合调整的夹板，使得可在一级移动块与二级移动块上对加工的锂电池进行夹持固定。
