全部
▼
热搜：
1056
0

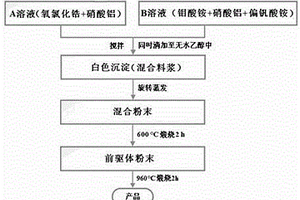

一种离子掺杂的ZrWMoO8复相可控膨胀材料及其制备方法，是将氧氯化锆和硝酸铝溶于100~150mL蒸馏水中制成溶液A，将仲钨酸铵、四水合钼酸铵和偏钒酸铵溶于100~150mL蒸馏水中加热溶解得溶液B，将A、B两种溶液滴加到50mL无水乙醇中，搅拌混合均匀，转移至旋转蒸发器蒸发，得混合粉末，烘干、碾磨后，在马弗炉中于550～650℃下煅烧2～3小时；将所得前驱物粉末放入模具中压制成圆柱形样品，然后放入铂金坩埚中，在电阻炉中940～970℃煅烧2小时，取出冷至室温。本发明采用与固溶体制备一起原位合成复合材料的方法，基体相、分散相与复合材料的制备一步完成，各相分散均匀。随离子掺入量的增加，其横截面气孔率降低，致密度增加，抗折强度增加，烧结效果逐渐变好。
859
0
一种正极材料制备方法、正极材料、电池制备方法和电池，正极材料的制备方法包括：将一维导电体与表面活性剂的混合溶液和含有Fe2+和F‑的前驱体溶液混合形成复合溶液；对所述复合溶液热处理，得到负载有氟化亚铁的导电复合材料；对所述负载有氟化亚铁的导电复合材料与聚丙烯腈的混合物热处理。
839
0

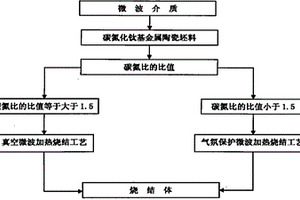

一种超细晶粒碳氮化钛基金属陶瓷的微波烧结,它以300MHZ～8GHZ频率微波介质作热源,使超细晶粒碳氮化钛基金属陶瓷坯料吸收微波能量而完成烧结过程,此烧结过程中按超细晶粒碳氮化钛基金属陶瓷坯料碳氮比的比值分别使用真空和气氛保护两种微波加热烧结工艺。它采用300MHZ～8GHZ频率微波加热烧结不同碳氮比的碳氮化钛基金属陶瓷坯料,并针对不同碳氮比的碳氮化钛基金属陶瓷坯料分别使用真空微波烧结和气氛保护微波烧结的技术方案,克服了使用传统真空或气氛保护烧结工艺,存在加热效率低,烧结时间长,能耗大,环境污染严重,晶粒粗大等缺陷。它可广泛应用于其它具有较强微波吸收能力的陶瓷、陶瓷基复合材料及金属间化合物材料的烧结。
1142
0

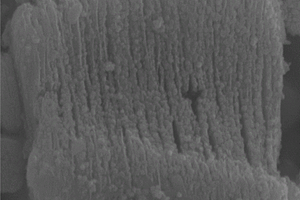

一种片层状MXene负载钴铁氧体的复合吸波材料，该复合吸波材料的钴铁氧体负载在片层状MXene的层间，钴铁氧体与片层状MXene的质量比为1:1~3。其中，MXene具有独特的片层状微观结构，其表面富含官能团，可使钴铁氧体负载在MXene的层间或表面，形成介电‑磁性两相异质结的微观结构，具有显著的介电极化损耗特征；负载在MXene上的纳米磁性钴铁氧体不仅具有高频自然共振效应和强磁损耗机制，而且其高电阻率可减弱MXene对入射电磁波强反射作用，使得复合材料更有利于与空间的阻抗匹配；因此，该复合材料表现出宽频强电磁波吸收特性，反射率结果表明优于‑10dB（90%吸收率）的频宽达7.2GHz，对应吸收峰达到‑21.75dB。
641
0

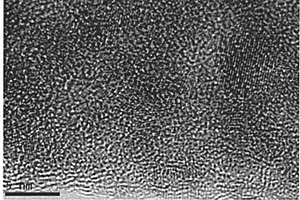

本发明公开了一种锂离子电池负极材料碳包覆钒酸盐复合纤维的制备方法,采用静电纺丝技术并结合惰性气氛下的热处理方式,即得到碳包覆钒酸盐复合材料。本发明制备工艺简单且纤维粒径可控,用该方法所得的碳包覆钒酸盐复合纤维结构为直径约5nm左右的钒酸盐纳米颗粒均匀分散在无定形碳连续相中;用聚乙烯吡咯烷酮作为碳源,一方面减轻了循环过程中纳米颗粒之间的机械张力,避免了循环过程中颗粒团聚,提高了电化学循环稳定性。同时提高了材料的导电性及与电解液的接触面积,在大电流下表现了优异充放电性能,作为锂离子电池负极材料具有很好的应用前景。
855
0
本发明公开了一种污泥填埋场表层污泥生态修复施工方法及系统，其施工方法包括如下步骤：向污泥填埋场表层喷射固化剂制成UHPGC固化区，通过拼接方式安装预制的纵向排水管、横向排水管、储水井、纵向蓄排水槽、横向蓄排水槽，通过卡接方式安装盖板；将限桩框格放置在红树修复区里，然后浓度为10％～12％的W‑OH改性亲水性聚氨酯复合材料喷射在限桩框格区域内；安装滤水桩和给水管，将配置好的种植基质倒入红树修复区内并种植红树，将红树修复区的侧面堆砌成引流坡，然后用浓度为1.5％～3.5％的W‑OH改性亲水性聚氨酯复合材料喷射引流坡表面完成施工。与现有技术相比，本发明采用了大量的预制件零件，减少了现场施工量和施工难度，采用拼接方式和卡接方式加快了施工进度。
1000
0

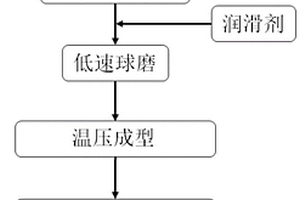

一种高C含量CNTs‑ZA27锌铝基复合棒材的制备方法，它涉及一种ZA27复合棒材的制备方法。本发明的目的是要解决现有方法制备的碳纳米管增强锌铝基复合材料中碳纳米管分散不均匀，结构损伤导致碳纳米管增强锌铝基复合材料的强度和韧性提升不明显，变形性差的问题。方法：一、混料；二、低温高速球磨；三、低速球磨；四、温压成形；五、粉末锻造，得到直径为20mm～60mm的高C含量CNTs‑ZA27锌铝基复合棒材。本发明制备的高C含量CNTs‑ZA27锌铝基复合棒材的组织致密，耐磨性和耐蚀性较常规ZA27有极大提升。本发明可获得一种高C含量CNTs‑ZA27锌铝基复合棒材。
本发明公开了一种用于金属基复合封装材料钎焊的中温钎料薄带及制备和钎焊方法。本发明采用Au、Ag、Ge和Cu四种合金原料按一定的质量百分比在中频感应真空炉中熔炼后，再在紫铜模中浇铸成母合金锭；再将制得的母合金锭在单辊甩带装置上制取钎料薄带；采用钯盐活化法在W-Cu、SiCp/Al复合材料表面进行化学镀Ni，镀层厚度为3~10μm；采用Au-Ag-Ge-Cu中温钎料薄带对化学镀Ni后的W-Cu、SiCp/Al复合材料和基座进行钎焊，钎焊温度范围为470~550℃，保护气氛为高纯氩气或流动氢气，钎焊时间2~10min。本发明的钎料薄带钎焊后，钎料与镀Ni层浸润性佳，铺展后表面质量良好，无明显残留物；钎焊接头组织均匀无明显缺陷。
1059
0

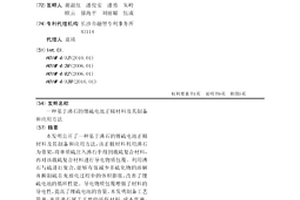

本发明公开了一种基于火山岩的锂硫电池正极材料及其制备和应用方法，该正极材料以火山岩粉末为骨架，将单质硫注入火山岩孔中得到载硫复合材料，再对该载硫复合材料进行导电物质包覆。由于火山岩减少了多硫化物的溶解，抑制硫在充放电过程的体积膨胀，导电物质包覆则大大增强了材料的导电性，提高了锂硫电池的容量。本发明制备工艺简单，并且火山岩属于天然的环保材料，成本低廉，利于锂硫电池产业化。同时，火山岩的引入也推动了非金属矿物的产业转型与升级。

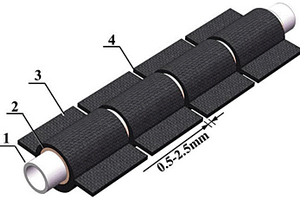

本发明涉及一种嵌套分体式装配的异型碳/碳与金属复合散热长管的连接方法。本发明属于复合材料与金属连接领域，着重解决长管状金属与复合材料异型件连接中残余应力过大引起的材料变形和接头开裂问题。本发明采用管式炉泡沫材料中间层真空钎焊的方法，使用嵌套分体式装配手段，实现碳/碳散热异型件和金属长管的钎焊连接，所得异型件接头完整美观，翅片部位无变形，连接强度可达35MPa。本发明提供的工艺方法具有高效便捷、成本低廉、安全可靠的优势，尤其适用于长管状异型件的连接。
739
0

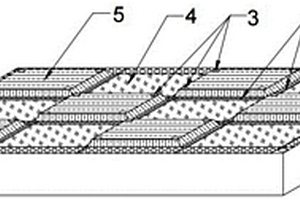

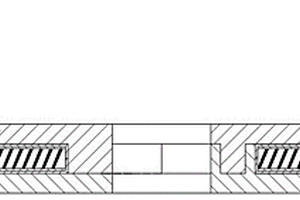

本发明公开了一种内嵌倾斜纤维的压电智能垫片制作及应用方法，所述压电智能垫片包括壳体和内嵌倾斜纤维压电传感器，所述壳体由“阳形”垫片和“阴形”垫片同心配合形成周向环形槽组成，所述内嵌倾斜纤维压电传感器，由压电纤维复合材料、电极层、绝缘屏蔽层组成；所述压电纤维复合材料包括倾斜压电纤维、环氧树脂基体；该压电智能垫片利用将内嵌倾斜纤维压电传感器与螺栓的垫片结构进行集成，通过传感器感知联接工件结构的应力应变变化等信息，实现结构损伤实时监测，同时可以监测螺栓预紧力的变化，节省了传感器的布置空间，易于传感器更换，该内嵌倾斜纤维压电传感器较于一般压电元件，具有柔韧性，能够承载一定冲击，减少失效率。
1026
0
本发明公开了一种用于过氧化氢传感器的刚性链液晶聚合物材料的制备方法。将含有二茂铁基团单体进行活性聚合，得到刚性链聚合物，并通过其与氧化还原石墨烯复合，制备出本发明基于刚性链聚合物的复合材料。本发明使用简单有效的方式，制备方法简单，得到的复合材料能够高效地检测溶液中过氧化氢含量，检测范围广，灵敏度高，能够应用于某些生产生活方面，大大简便了过氧化氢的检测过程，扩大了刚性链聚合物的应用范围，为今后过氧化氢传感器的工业化生产提供了一个简捷的途径。
721
0

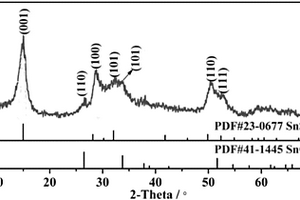

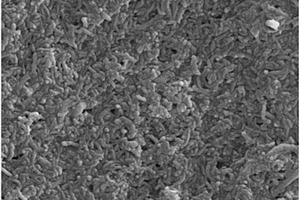

一种多级纳米Sn基材料及其制备方法，其中：多级纳米Sn基材料具体为SnS2‑SnO2复合材料，其具有纳米棒‑纳米颗粒多级结构，纳米颗粒尺寸为10‑20nm，纳米棒长度为120‑150nm，粒径为15‑18nm。本发明还提供上述Sn基材料的制备方法，其是一种以有机硫源作为Sn源硫化处理的原料，采用共沉淀‑水浴法制备纳米棒‑纳米颗粒多级结构的SnS2‑SnO2复合材料的方法。本发明以有机硫源作为硫化处理的原料，能减少副反应的发生；采用共沉淀‑水浴法能实现无模板制备多级纳米结构的Sn基材料，降低制备成本，制备的纳米棒‑纳米颗粒状多级结构Sn基材料，可有效缓解材料在锂离子脱/嵌过程中存在的体积膨胀问题，缩短Li+的扩散路径，增加材料与电解液的接触面积，提高锂离子电池的电化学性能。
667
0

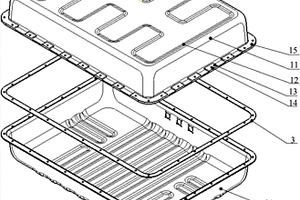

本发明公开了一种电池箱体，包括第一盖体和第二盖体，所述第一盖体和所述第二盖体扣合形成所述电池箱体，所述第二盖体用于承载电池，所述第一盖体由SMC复合材料注塑成型；所述第二盖体由钢板冲压而成。SMC复合材料质轻，耐腐蚀，从而减轻了电池箱体的总重量，使电池箱体变得轻便。第二盖体的材质为钢板，具有较高的强度，用于承载电池。另外，第一盖体由注塑成型，操作方便，且易成型。另外还可以将第一盖体的内腔深度设置的较深，将第二盖体的内腔深度设置的较浅，从而便于第二盖体冲压成型。本发明中的电池箱体较轻便，且易成型，克服了传统技术中电池箱体较笨重，且不易成型的缺陷。

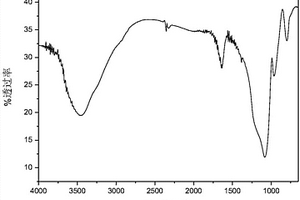

本发明提供了一种香草醛改性壳聚糖‑SiO2复合气凝胶材料的制备方法及其在卷烟烟气吸附中应用，将壳聚糖进行氨基改性后，硅源前驱体在改性壳聚糖的酸性溶液中水解、缩合，静置凝胶，凝胶经老化、溶剂交换后进行干燥，获得亲水性复合材料，凝胶进行表面改性、干燥后获得疏水性复合材料，干燥后获得的气凝胶材料进行卷烟烟气有害物质吸附。本发明的香草醛改性壳聚糖‑SiO2复合气凝胶材料对于卷烟烟气中的有害物质吸附能力强，选择性高；本发明的方法制作简单，生产成本低，安全性能高。
本发明公开多孔二维氮化碳@石墨烯@氮化碳三明治结构光催化材料的制备方法及应用。首先采用改进的Hummer法合成GO纳米片，然后以三聚氰胺为氮源，采用简单的局部原位热氧侵蚀策略，即可制得多孔二维氮化碳@石墨烯@氮化碳三明治结构光催化材料。本发明只需采用低廉环保的溶剂和可控加热过程，无需采用有毒试剂和繁琐的后处理过程，与纯的CN相比，本发明优化的GOCN复合材料显示出明显改善的光催化产氢活性，产氢率可高达12.48mmol g‑1h‑1，比CN在相同的条件下高32.0倍。
712
0
本发明公开了一种钴掺杂双层碳氮复合物纳米材料的制备方法，步骤：（1）钴掺杂聚多巴胺修饰的碳纳米管CNT@PDA‑Co的制备；（2）CNT@PDA‑Co表面覆盖石墨烯 (rG) 制备CNT@CN‑Co@rG；（3）在CNT@CN‑Co@rG表面覆盖碳氮复合物制备CNT@CN‑Co@rG@CN。本发明利用聚多巴胺热解产生的碳氮复合物对钴进行包裹，充分保证钴的稳定性；同时产生的钴‑氮活性基团对ORR有很强电催化活性；最后通过高温熔盐处理三聚氰胺，明显提高了材料的含氮量和对ORR的电催化活性；通过采用碳纳米管作为材料的内核支撑体，使材料具有多孔的特点，其真实表面积大大增加；利用石墨烯作为中间层，极大地改善了材料的电子传导能力，提高了ORR的速率。本发明的复合材料可以作为阴极材料应用于各类空气燃料电池，具有广泛的应用价值。
757
0
本发明提供了一种多孔镍合金电解析氢阴极复合材料的制备方法，主要应用于电解析氢技术领域。本发明采用粉末反应合成法，将Ni、Fe、Mo、C、LaNi5五种粉末按一定比例配好，其中Fe、Mo、C、LaNi5粉共占总含量的22.5~52wt?%，将配好的粉末混合均匀，加入0.5~4%的硬脂酸，干燥后通过压力成型获得生坯，利用固相偏扩散的原理对生坯进行真空烧结，即可获得Ni?Fe?Mo?C/LaNi5多孔电解析氢阴极材料。本发明制得的多孔电解析氢复合阴极材料具有比表面积大、析氢过电位低、催化性良好、耐腐蚀性优良、工作性能稳定、制备工艺简单环保等优点，对氢能源的开发有着重要意义。
1115
0
本发明涉及一种三价钛自掺杂二氧化钛/碳复合负极材料的制备方法。该制备方法基于溶剂热反应，将钛矿/TiO2?B双晶球置于丙三醇的乙醇溶液中进行溶剂热处理，再经过在氩气氛中煅烧制得黑色的三价钛自掺杂二氧化钛/碳复合材料。通过本发明所述方法获得的复合材料尺寸分布均匀、结晶度高、不引入其他杂元素，且能实现对二氧化钛的三价钛自掺杂与碳包覆双重改性。三价钛与碳的协同作用，使得二氧化钛的导电性显著增加，从而使二氧化钛具有高的比容量、良好的倍率性能，同时保持了二氧化钛材料优异的循环性能。本发明所述方法具有操作简单、条件温和、工艺简易、制备周期较短等优点。
一种通过涡流混合沉积法制备高添加量CNTs增强ZnCuTi板材的方法，它涉及一种CNTs增强ZnCuTi板材的方法。本发明的目的是要解决现有锌铜钛合金的抗拉强度低和碳纳米管增强金属基复合材料的分散性差和结构不完整和碳纳米管含量低的问题。方法：一、熔炼；二、涡流混合沉积；三、热等静压；四、挤压。本发明中涡流混合沉积法解决了传统粉末冶金等方法制备复合材料CNTs结构破坏的问题、因密度差异大导致的分布不均难题，改善了碳纳米管在基体中分散性，提高了CNTs添加量。本发明可获得一种高添加量CNTs增强ZnCuTi板材。
641
0
本发明公开了一种基于蛭石的锂硫电池正极材料及其制备和应用方法，该正极材料以蛭石为骨架，将单质硫注入蛭石中得到的载硫复合材料，再对该载硫复合材料进行导电物质包覆。利用蛭石能够有效减少多硫化物的溶解并抑制硫在充放电过程中的体积膨胀，改善了锂硫电池的循环性能。导电物质包覆增强了材料的导电性，提高了锂硫电池的容量。本发明制备工艺简单，并且蛭石属于天然的环保材料，成本低廉，利于锂硫电池产业化。同时，蛭石的引入也推动了非金属矿物的产业转型与升级。
928
0
本发明公开了一种碳掺杂海泡石复合多孔吸附材料及其制备方法，包括：（1）以海泡石为载体，葡萄糖为碳源，尿素为氮源，硼酸为硼源，合成得到海泡石和碳掺杂氮化硼的前驱体复合材料；（2）将前驱体复合材料在氮气保护气氛下，高温热裂解，得到海泡石负载碳掺杂多孔氮化硼复合吸附材料；（3）将无机黏土矿物粉体进行有机胺改性，得到胺官能团化的无机黏土矿物粘结剂；（4）将无机黏土矿物粘结剂掺杂到海泡石负载碳掺杂多孔氮化硼复合吸附材料中，经造粒、过筛后，得到碳掺杂海泡石复合多孔吸附材料。本发明还公开了该碳掺杂海泡石复合多孔吸附材料作为甲醛吸附剂的应用。该吸附材料极大地提高了对甲醛气体的吸附量和吸附速率。
941
0

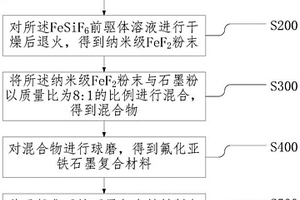

本发明公开了一种正极极片的制备方法、正极极片及锂离子电池，其正极极片的制备方法包括：制备FeSiF6前驱体溶液；对所述FeSiF6前驱体溶液进行干燥后退火，得到纳米级FeF2粉末；将所述纳米级FeF2粉末与石墨粉以质量比为8:1的比例进行混合，得到混合物；对混合物进行球磨，得到氟化亚铁石墨复合材料；基于氟化亚铁石墨复合材料制备得到正极极片。本发明的正极极片的制备方法可以得到高纯的纳米级FeF2粉末，使用廉价的碳材料与氟化亚铁形成具有高的循环容量保持率、良好的导电效果。本发明的正极极片的制备方法可以在保证其导电率的同时，可以有效降低氟化亚铁正极材料的制备成本，降低工艺难度。
946
0

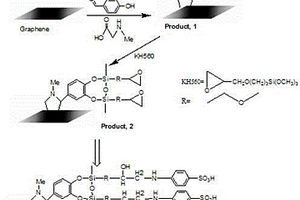

一种水溶性石墨烯的制备方法，包括以下步骤：（1）氧化石墨烯的制备；（2）氧化石墨烯的还原；（3）石墨烯的羟基化；（4）石墨烯接枝环氧基；（5）磺酸化石墨烯的制备。本发明方法在石墨烯上引入磺酸基团能有效地防止石墨烯在水溶液中发生集聚现象，改善石墨烯的水溶性，环保无污染。分散实验结果表明；所制备的石墨烯在不添加任何表面活性剂的中性水溶液情况下可以稳定分散，6个月未见分层,其浓度为0.1?mg/mL；此外，电性能测试表明；所制备的石墨烯薄膜材料导电率可高达1300?S/m，比通过非共价键石墨烯制备的薄膜导电率要高。对石墨烯表面进行改性获得的产品可运用于生物医疗、电极材料和能源方面等复合材料。
777
0
本发明公开了一种基于沸石的锂硫电池正极材料及其制备和应用方法，该正极材料利用沸石为骨架，将单质硫注入沸石中得到载硫复合材料，再对该载硫复合材料进行导电物质包覆。利用沸石与硫进行复合，能够有效减少多硫化物的溶解并抑制硫在充放电过程中的体积膨胀，改善了锂硫电池的循环性能。导电物质包覆增强了材料的导电性，提高了锂硫电池的容量。本发明制备工艺简单，并且沸石属于天然的环保材料，成本低廉，利于锂硫电池产业化。同时，沸石的引入也推动了非金属矿物的产业转型与升级。
978
0
一种网络状纳米二氧化钛及其制备方法,它属于一种纳米二氧化钛材料及制备方法。它主要是解决现有粉末状纳米二氧化钛在使用后难以回收等技术问题。其技术方案要点是:以钛酸丁酯为原料,以聚乳酸为模板剂,三氯甲烷为溶剂,首先将钛酸丁酯和聚乳酸溶解于三氯甲烷中,制得钛酸丁酯和聚乳酸的混合溶液,然后驱除三氯甲烷溶剂,得到钛酸丁酯均匀地分布在聚乳酸中的固体物质,将该固体煅烧便得到宏观上呈网络状的纳米二氧化钛。它主要是用于光催化、纳米涂料及制备无机/高分子复合材料。
999
0

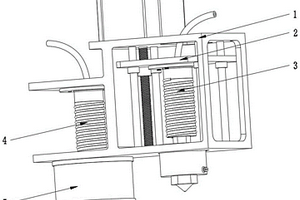

本发明提供了一种3D打印磁性零件的双喷头装置及其工作方法。包括升降机构、升降平台、充磁线圈和两个挤出头。其中，一个挤出头固定在升降机构上，另一个挤出头固定在升降平台上，升降机构可实现升降平台的Z向移动。本发明采用边打印边充磁的方式，打印过程中可以快速改变充磁方向，实现对充磁区域和充磁方向的控制。同时，本发明采用两个挤出头，分别采用适合打印的聚合物和复合材料(聚合物和磁性颗粒)的打印丝，可以实现只有复合材料打印的部分被充磁，而用聚合物打印的部分没有磁性。因此，本发明可实现对磁性材料形状、充磁方向、充磁区域的自定义，从而获得复杂形状、特殊磁感线排布、分区充磁的磁性零件。
本发明公开了一种Fe3O4纳米粒子‑短碳纳米管/聚(2,6‑吡啶)二甲酸复合膜及其制备方法和应用。本发明的制备方法以裁剪酸化的短碳纳米管作为支撑骨架，通过原位沉降法附着Fe3O4超微粒子于其表面，制得Fe3O4纳米粒子‑短碳纳米管复合物；在聚(2,6‑吡啶)二甲酸电聚合膜表面，通过π‑π堆积原理，固定一定量的Fe3O4纳米粒子‑短碳纳米管复合物，以此获得具有优良电催化性能的三元复合膜。将本发明的复合材料用于奥美拉唑药物样品的测定，对奥美拉唑的氧化具有极高的电催化活性，可用于修饰玻碳电极，实现对奥美拉唑的药物样品的超灵敏检测。
1001
0
本发明提供一种超低温电缆，由内至外依次包括至少1根绝缘中心层缆芯、编织层、绕包层、护套层；所述中心层缆芯由多对缆芯单元组构成，所述缆芯单元组由两根绝缘外包导体对绞形成，所述绝缘外包导体包括1根导体以及在其外层的乙烯‑四氟乙烯共聚物绝缘层，所述绕包由两层生料带绕包。编织层由镀金属材料或金属内嵌(碳单质‑聚合物)复合材料制成，由于在(碳单质‑聚合物)纳米复合基质的渗透阈值之内嵌入了金属，进而在纳米复合基质中形成了纳米金属电容形成的网络，因而大大提高了金属内嵌(碳单质‑聚合物)纳米复合材料的介电常数，保证电缆在超低温和常温切换使用时电阻变化率低，抗电磁干扰，柔韧性强。
1021
0
本发明公开了一种基于碳氮参杂氧化镍微球电极的电化学传感器，并用于过氧化氢的检测。本发明采用含碳和氮原子的二嵌段聚合物和氢氧化镍制备碳氮参杂氧化镍微球复合材料，并用来改性玻碳电极，制备出一种对过氧化氢具有非常高的电催化活性的电极，碳氮元素与氧化镍相互作用增强了碳氮参杂氧化镍微球复合材料对过氧化氢的电催化性能。本发明涉及的电化学传感器对过氧化氢的检测具有高的灵敏度，快的响应时间，宽的检测范围和低的检测限，还具有非常好的稳定性和抗干扰能力。
中冶有色为您提供最新的湖南湘潭有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
