黑龙江哈尔滨有色金属材料制备及加工技术理论与应用

面向空间应用的锂离子电池健康状态在线估计方法 846

 0

一种面向空间应用的锂离子电池健康状态在线估计方法，涉及锂离子电池健康状态估计技术领域，为了解决现有电池健康状态估计方法中以容量或者内阻为健康因子的方法大多不能实现在线估计应用，且数据驱动类方法过度依赖于离线测试数据集的完备性，不能充分考虑电池实际工作过程中的动态变化特性的问题。采集电池在线测试数据，并根据电池在线测试数据构建在线健康因子序列；建立SOH和在线健康因子间的映射关系；基于双指数退化模型，结合建立的电池SOH和在线健康因子间的映射关系建立状态空间方程；基于状态空间方程，结合UPF算法进行SOH的估计，得到SOH的估计结果和该估计结果对应的置信区间，完成电池健康状态的在线估计。适用于在线估计电池健康状态。

基于多时间尺度的空间锂离子电池状态联合估计方法 860

 0

一种基于多时间尺度的空间锂离子电池状态联合估计方法，涉及锂离子电池管理领域，为了解决现有的方法无法适用于电池在SOH退化条件下的SOC长期估计的问题。建立电池等效电路模型；进行模型参数辨识，建立不同SOH条件下的模型参数插值表，一个SOH条件对应一组模型参数插值表；每一组模型参数插值表满足分别给电路模型施加电流激励信号时电压响应误差在允许的范围内；建立多时间尺度状态空间方程；采用建立的多时间尺度状态空间方程，基于UPF算法进行微观尺度下的SOC的估计和宏观尺度下的SOH的估计，根据SOH的退化情况更新用于SOC估计的电池容量和模型参数插值表。适用于估计SOC。

熔盐电解共还原制备含有强化相铝锂铒铥合金的方法 870

 0

本发明提供的是一种熔盐电解共还原制备含有强化相铝锂铒铥合金的方法。在电解炉内，以惰性金属钨为阴极，光谱纯石墨棒为阳极，在等质量比的KCl-LiCl熔盐中添加AlF3、ErCl3和TmCl3作为电解质，其中AlF3的添加量控制在8.0～11.5wt.%，ErCl3和TmCl3的添加量分别控制在0.96～1.0wt.%，在650℃下，采用下沉阴极法进行电解，阴极电流密度为3.18~7.96A cm-2，经过120分钟电解，在熔盐电解槽的阴极附近共还原析出含强化相Al3Er和Al3Tm的Al-Li-Er-Tm四元合金。本发明采用熔盐电解共还原法直接制备出含有强化相的铝锂铒铥合金，工艺简单，生产成本低。

镁锂基MG-LI-AL-CU-ZN系大块非晶合金及其制备方法 841

 0

本发明提供的是一种镁锂基Mg－Li－Al－Cu－Zn系大块非晶合金及其制备方法。步骤1：在氩气气氛的中频真空感应熔炼炉内，按质量比7∶3将Mg和Li混合均匀熔化，冷却后得到二元合金铸锭；步骤2：将步骤1得到的二元合金铸锭机械粉碎，然后按名义成分(MgLi)xAl60－xCu20Zn20，其中30≤x≤35的不同配比称取原料；步骤3：将中频感应熔炼炉抽真空，然后充入10－2Pa的氩气，在氩气保护下熔炼(MgLi)xAl60－xCu20Zn20合金；步骤4：将步骤3得到的熔融态(MgLi)xAl60－xCu20Zn20合金浇铸到铜模型腔内，制备成大块非晶合金。本发明Li元素加入镁合金中，使合金微观晶体结构由hcp结构转变为bcc结构，这将有效地提高合金的机械性能；采用加入Al和Zn元素的合金化方法，有效地提高了Mg－Li合金的力学性能；加入Cu元素有利于提高合金的非晶形成能力(GFA)，从而能够制备出较大尺寸的非晶合金。

基于粒子辐照的锂离子电池寿命加速方法 734

 0

本发明公开了一种基于粒子辐照的锂离子电池寿命加速方法，包括以下步骤：S1：对电池进行初始容量标定；S2：搁置5‑30min；S3：对电池按特定制度进行充电，同时进行脉冲粒子辐照；S4：搁置5‑30min；S5：对电池按特定制度进行放电，同时进行脉冲粒子辐照；S6：重复S2～S5，直至电池容量衰减至寿命终止。本发明能够加快锂离子电池容量衰减，缩短电池老化时间，大大提高了实验效率，具有重要的应用意义。

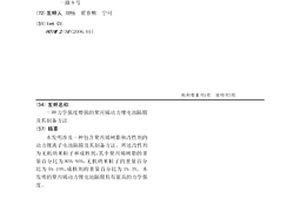

力学强度增强的聚丙烯动力锂电池隔膜及其制备方法 696

 0

本发明涉及一种包含聚丙烯树脂和改性剂的动力锂离子电池隔膜及其制备方法。所述改性剂为无机纳米粒子和成核剂，其中聚丙烯树脂的重量百分比为85%-95%，无机纳米粒子的重量百分比为5%-10%，成核剂的重量百分比为1%-3%。本发明的聚丙烯动力锂电池隔膜具有很高的力学强度。

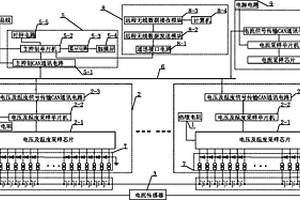

锂动力电池组管理系统 652

 0

锂动力电池组管理系统,属于电池监控技术领域。它解决了现有锂动力电池组管理系统易造成电池组中的单体电池过充或过放的问题。它包括电压及温度快速采集模块、电流传感器、电流精确采集模块、主控制器及CAN总线。

在寒冷环境下对电动汽车锂电池荷电状态（SOC）的估算方法 591

 0

本发明公开了一种在寒冷环境下对锂电池荷电状态(SOC)的估算方法。属于电池SOC估算领域。为了弥补在实际应用中电动汽车在寒冷环境下电池SOC估算不准确的问题，本发明提供了一种寒冷环境下对锂电池荷电状态(SOC)的估算方法。通过对电池在不同温度下进行充放电试验，得出电压‑温度等关系曲线，并将曲线进行多项式拟合。运用PID控制器控制ptc加热膜的方式对电池包进行加热。选用Thevenin等效电路模型为基础的电池模型，考虑温度和充放电效率等对电池的影响，对模型进行改进。建立温度补偿模型。引用RTS固定区间平滑算法对扩展卡尔曼滤波算法进行优化。使用优化后的算法和改进后的模型对电动汽车SOC进行估算。

锂硫电池用正极材料及其制备方法 574

 0

本发明公开了一种硫电池用正极材料及其制备方法，所述正极材料为内部为硫单质层，外部为表面包覆层的双壳层锂硫电池用正极材料，具体制备步骤如下：一、将含有表面包覆层的金属硫化物分散在含有氧化剂、亚铁离子、碘离子的水和乙醇的分散溶液中，在10?50℃的条件下搅拌反应12?36h；二、反应结束后抽滤，在40?60℃条件下真空干燥10?14h，得到内部为硫单质层，外部为表面包覆层的双壳层锂硫电池用正极材料。该方法以金属硫化物为硫源，通过氧化剂将金属硫化物中的硫离子氧化成硫单质，一方面实现了硫被紧密包覆在包覆层内部，实现了对硫溶解的抑制，一方面由于金属硫化物的稳定特性，可以允许对表面包覆层进行更多的选择和后续处理。

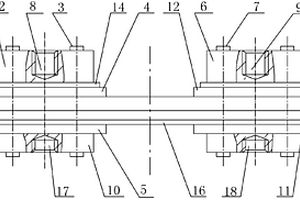

锂离子动力电池盖 868

 0

一种锂离子动力电池盖,它涉及一种动力电池盖,以解决现有动力电池正、负极耳与电池盖连接面积小造成接触电阻大,导致导热性能差的问题。该电池盖包括盖板、绝缘垫、正极柱、负极柱和四个密封圈,该电池盖还包括两个压板和两个连接件,正极柱、第一压板、第一密封圈由上至下顺次设置并位于盖板的上端面的一端,正极柱、第一压板、第一密封圈、绝缘垫、第二密封圈和第一连接件通过多个第一紧固件与盖板固定连接,负极柱、第二压板、第三密封圈由上至下顺次设置并位于盖板的上端面的另一端,负极柱、第二压板、第三密封圈、绝缘垫、第四密封圈和第二连接件通过多个第二紧固件与盖板固定连接。本实用新型用于锂离子动力电池。

铪镝双掺杂铌酸锂晶体及其制备方法 614

 0

铪镝双掺杂铌酸锂晶体及其制备方法，它涉及铪镝双掺杂铌酸锂晶体及其制备方法。它要解决。产品：由Nb2O5、LiCO3、HfO2和Dy2O3制成。方法：一、混合四种原料；二、采用提拉法生长晶体，得到多畴晶体；三、极化，得到极化后的晶体；四、切割、抛光，得到Hf : Dy : LiNbO3晶体。本发明制备的Hf : Dy : LiNbO3晶体光泽度高、成分均一、无瑕疵、无生长条纹和无裂纹产生，抗光损伤性能较高，能够做为激光晶体材料；本发明制备方法简单，便于操作，晶体生长速度快；这种晶体材料可在制备紧凑型、激光二极管泵浦、全固态可调谐激光器应用前景广阔，此外对高密度存储、制备集成光学器件、红外探测也具有重要意义。

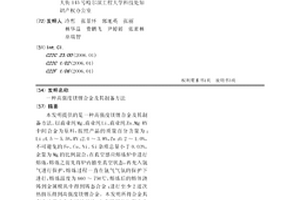

高强度镁锂合金及其制备方法 917

 0

本发明提供的是一种高强度镁锂合金及其制备方法。以商业纯Mg、商业纯Li、商业纯Zn、Mg-RY中间合金为原料，按照产品的质量百分含量为：Li：4.5～5.5%，RY：2.0～3.8%，Zn：0.2～1.0%，不可避免的Fe、Cu、Ni、Si杂质总量小于0.03%，余量为Mg的比例混合，在真空感应熔炼炉中进行熔炼，熔炼之前先将炉内抽至真空状态，再充入氩气进行保护，熔炼过程一直在氩气气氛的保护下进行，熔炼温度为660～750℃，熔炼后的熔体浇铸到金属模具中得到铸态合金；进行至少2道次热挤压得到高强度镁锂合金。本发明所得合金具有高的强度和良好的塑性，在室温下抗拉强度为220～260MPa，屈服强度为180～220MPa，延伸率为15%～25%。

用于锂离子方形电池铝壳安全阀打压测试装置 648

 0

用于锂离子方形电池铝壳安全阀打压测试装置,它涉及一种电池铝壳安全阀打压测试装置。针对目前采用现有技术无法快速准确测试锂离子方形电池铝壳安全阀的压力值的问题。气缸固装在工作台上,气缸的推杆的一端与顶座固接,顶座与电池铝壳的一端相对应设置,电池铝壳的另一端与电池上盖固接,电池上盖上设有注液孔,电池铝壳上装有待测试的安全阀,待测试的安全阀位于注液孔的下方,针头的一端设置在注液孔内,针头的另一端通过胶皮堵头与仪表接头连通,仪表接头与储水容器连通,储水容器上装有注水压杆,测压仪表装在仪表接头上。本实用新型用于测试电池铝壳的安全阀压力。

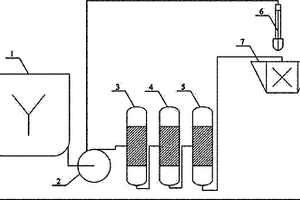

锂离子电池涂布自动上料装置 705

 0

锂离子电池涂布自动上料装置,本实用新型涉及锂离子电池制造领域,它解决了目前锂离子电池涂布上料是使用手动控制,人为的进行操作控制,容易造成操作失误,增加电池的制作成本的问题。其中储料罐、隔膜泵、第一过滤筛、第二过滤筛、吸铁装置和涂布机上料槽依次通过管道连通,储料罐的底部出料口连隔膜泵的入料口,隔膜泵的出料口连第一过滤筛的上部入料口,第一过滤筛的底部出料口连第二过滤筛的上部入料口,第二过滤筛的底部出料口连吸铁装置的上部入料口,吸铁装置的底部出料口连涂布机上料槽的入料口,液面自动控制器的探头位于涂布机上料槽上。应用于电池制造中,它应用不但提高了涂布质量,并且相应的提高了生产效率,从而降低了人工成本。

水系锂离子电池NaTi2(PO4)3/C负极材料的制备方法 1032

 0

本发明公开了一种水系锂离子电池NaTi2(PO4)3/C负极材料的制备方法，具体包括下列步骤：步骤一、采用共沉淀或者水热处理的方法制备NaTi2(PO4)3/C负极材料前驱体；步骤二、将干燥后的NaTi2(PO4)3/C负极材料前驱体在通有不同气体的管式炉中进行高温煅烧，获得NaTi2(PO4)3/C负极材料。本发明属于材料合成技术领域，提供了一种化学反应更加完全，材料结构稳固，杂质生成少的水系锂离子电池NaTi2(PO4)3/C负极材料的制备方法；本发明制备工艺简单，电极材料容量保持率明显提高，制备的NaTi2(PO4)3/C负极材料在电化学反应过程中具有良好的循环性能。

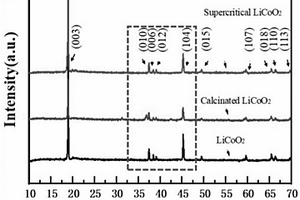

跨临界流体强化分离废旧锂离子电池中正极活性物质与铝集流体的方法 854

 0

一种跨临界流体强化分离废旧锂离子电池中正极活性物质与铝集流体的方法，属于二次资源回收再利用技术领域。本发明要解决传统正极片上活性物质与铝集流体分离效率低、分离后回收材料结构破坏严重，杂质成分多等问题。本发明方法如下：1)废旧锂离子电池放电处理；2)将电池芯投入跨临界萃取装置中，在跨临界流体条件下同步实现电解液的萃取和活性物质与集流体的分离；3)减压降温后，将隔膜和正、负极片分开，使铝箔表面的正极活性物质完全脱落，回收铝箔；4)将正极活性物质清洗、干燥，回收正极活性物质粉末，分离并回收隔膜、铜箔和粉末碳。本发明通过萃取与分离的一体化处理破坏了集流体的界面粘合力，提高正极活性物质与铝箔的分离效率。

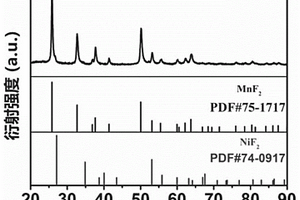

锂空气电池镍、锰双金属氟化物阴极催化剂的制备方法 595

 0

一种锂空气电池镍、锰双金属氟化物阴极催化剂的制备方法，属于新型储能材料技术领域，本发明以金属镍盐、金属锰盐分别作为镍、锰源，以氢氟酸(HF)、乙二醇((CH₂OH)₂)为溶剂，采用溶剂热法，经加热反应、离心洗涤、干燥得到镍、锰双金属氟化物材料。该方法制备镍、锰双金属氟化物纳米材料制备方法简单、形貌尺寸可控，用于作为有机系锂空气电池阴极催化剂，能够有效提高放电平台，降低充电过电位，提高充放电效率及循环稳定性。

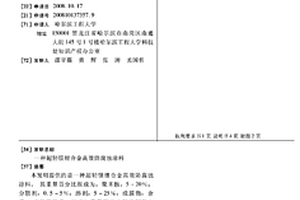

超轻镁锂合金高效防腐蚀涂料 894

 0

本发明提供的是一种超轻镁锂合金高效防腐蚀涂料。其重量百分比组成为:聚苯胺:5-20%;分散剂:0.5-5%;溶剂:5-25%;成膜物:余量。本发明提供一种添加聚苯胺的涂料的制备方法,其制备过程是在常温、常压下进行,不需添加新的设备,工艺简单,生产成本低。涂层防护效果好,盐水浸泡实验20天涂层仍未有明显变化。

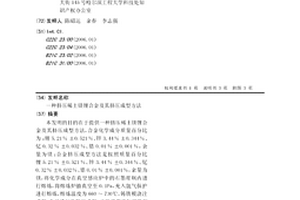

挤压稀土镁锂合金及其挤压成型方法 641

 0

本发明的目的在于提供一种挤压稀土镁锂合金及其挤压成型方法，合金化学成分质量百分比为：锂5.21％±0.521％、锌3.44％±0.344％、钇0.32％±0.032％、锆0.01％±0.001％，余量为镁；合金挤压成型方法是按照质量百分比锂5.21％±0.521％、锌3.44％±0.344％、钇0.32％±0.032％、锆0.01％±0.001％，余量为镁，将化学成分在真空感应炉中的石墨坩埚内进行熔炼，将熔炼炉抽真空至0.1Pa，充入氩气保护进行熔炼，熔炼温度为660～730℃，铸铁模浇注成型，之后进行热挤压成型。本发明强度与塑性有较好配合，稀土含量低，具有较好的热稳定性。

用于模拟船用的溴化锂制冷机滴淋分配测量的试验装置 991

 0

用于模拟船用的溴化锂制冷机滴淋分配测量的试验装置，涉及一种试验平台。本实用新型为了解决现有的船用溴化锂制冷机组上的滴淋分布装置滴淋效果无法衡量的问题。本实用新型包括倾斜摇摆试验平台、集水箱组件、换热组件和滴淋组件；滴淋组件、换热组件和集水箱组件纵向依次设置在倾斜摇摆试验平台的上方；换热组件包括多排纵向均匀排列的换热管束和两张换热管板，两张换热管板并排相对设置在倾斜摇摆试验平台的上表面，滴淋组件安装在两张换热管板之间并用于换热工质的均匀滴淋；换热管束的两端安装在两张换热管板的内壁上，集水箱组件固定在倾斜摇摆试验平台的上表面上并处于两张换热管板之间。本实用新型主要用于滴淋分布装置滴淋情况的评估。

电动汽车锂电池仿真系统 745

 0

一种电动汽车锂电池仿真系统。动力电池是电动车的核心，其性能直接影响电动车的性能。全世界有很多国家都在对电动车动力电池进行研究，随着电池性能不断地改进，对电动车电池测试技术的要求也越来越高。一种电动汽车锂电池仿真系统，其组成包括：I/O采样与控制接口（1），所述的I/O采样与控制接口分别与被测电池组（5）、被测电池组变频器（6）、被测电动组驱动机（7）、储能蓄能电池组电机（8）、储能蓄能电池组变频器（9）、储能蓄能系统（10）、控制计算机（2）、温湿度环境装置（3）和振动环境装置（4）连接，所述的控制计算机分别与键盘/显示器/打印机（11）连接。本实用新型应用于电动汽车的电池仿真系统。

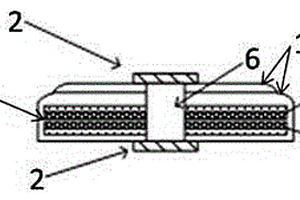

矿灯用超薄聚合物锂离子电池 773

 0

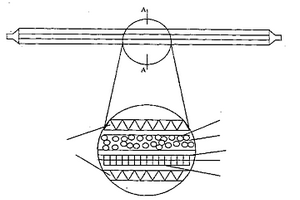

一种矿灯用超薄聚合物锂离子电池,其主要包括正极、隔膜及负极,由铝塑复合膜包装而成。正极和负极通过隔膜隔开,正极一侧采用铝集流体,负极一侧采用铜集流体,在正极和负极的端部设有正、负极极耳,采用铝塑复合膜包装而成。而后将单个电池或电池组放在工程塑料外壳中,从而得到矿灯用超薄聚合物锂离子电池。本实用新型电池体积仅为铅酸矿灯电池的1/10,镍氢矿灯电池的1/5,重量仅为铅酸矿灯电池的1/5,镍氢矿灯电池的1/3;而且电池的安全性更高,是一种新型的绿色环保电池。

用于锂离子电池气体检测的原位透射红外电解池及其实验方法 968

 0

本发明公开了一种用于锂离子电池气体检测的原位透射红外电解池及其实验方法，所述原位透射红外电解池由池体、红外窗口片、正极极片、隔膜、负极极片构成，池体的上下端中间位置处开孔，开孔处粘贴红外窗口片；池体内部含有正极极片、隔膜、负极极片，且三种片状均在中间位置处开孔。本发明具有体积小、质量轻、组装方便等优点，非常适合与电化学质谱检测系统、傅里叶变换红外光谱仪等设备连用，是原位研究不同电位下锂离子电池产生气体种类的一种非常好的装置，实现快速、高灵敏、无干扰的在线气体检测。

熔盐电解离子共析法生产镁锂钙合金的方法 863

 0

本发明提供的是一种熔盐电解离子共析法生产镁锂钙合金的方法。以惰性金属为阴极，以石墨为阳极，KCl+LiCl+CaF2的混合物加入到电解槽中加热溶化后作为电解质，再按电解质总质量的2％加入MgO粉料并熔融，在电解温度为450℃～640℃范围内，阴极电流密度不小于5A/cm2，槽电压为4.5～6.5V条件下进行电解，电解过程中用氩气保护，并且每隔一定时间向电解槽中补加原料MgO。通过本发明的技术方案，可以一步电解生产镁锂钙合金，而且直接采用MgO为原料，可省去将MgO氯化生产无水MgCl2的工序。工艺简单，生产成本低。

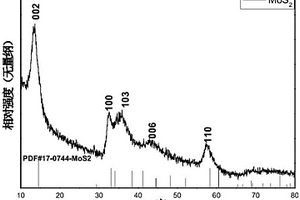

Fe3O4/MoS2锂离子电池负极材料的制备方法 684

 0

本发明提供的是一种Fe3O4/MoS2锂离子电池负极材料的制备方法。将制备的MoS2纳米颗粒分散到碱和三乙醇胺的混合液中得到混合碱液；将硫酸亚铁和硫酸铁按摩尔比4 : 3分别溶解于等量的去离子水中；分别将一半混合碱液与硫酸亚铁和硫酸铁溶液混合；在混合后在下100℃中恒温反应20小时；离心分离黑色的产物，洗净并干燥得到Fe3O4/MoS2锂离子电池负极材料。本发明制备的MoS2片层状结构原位复合在四氧化三铁基体上，MoS2的加入不仅有效地提高了四氧化三铁的理论容量，二者结合有效地缓冲了复合材料在充放电循环中的体积变化，还有效的防止了四氧化三铁纳米颗粒的团聚，提高了复合负极材料的电化学性能。

多维异质纳米结构锂电正极材料及其制备方法 938

 0

本发明公开了一种多维异质纳米结构锂电正极材料及其制备方法，所述多维异质纳米结构锂电正极材料由二维V2O5纳米片、零维Ag纳米粒子和一维纳米TiO2共掺杂而成，Ag、TiO2与V2O5的重量比为5~10 : 10~20 : 100。本发明采用一种基于范德华力的液相自组装方法，将一维纳米TiO2和Ag纳米粒子巧妙而简洁地组装到V2O5纳米片表面。该自组装方法具有低成本、高效节能的特点，并且能够精确地控制纳米棒和纳米粒子的负载密度与分布。本发明采用基于范德华力的液相自组装方法因为不引入外来的交联剂，相比利用络合作用制备复合材料的方法，具有低成本和温和的优点。本发明制备的多维异质纳米结构正极材料，相比纯的V2O5纳米片在可逆容量、倍率性能和循环稳定性等各方面表现出了良好的协同优势。

利用水/溶剂热法制备钛铌复合氧化物的方法及其在锂离子超级电容器中的应用 787

 0

本发明公开了一种利用水/溶剂热法制备钛铌复合氧化物的方法及其在锂离子超级电容器中的应用，所述方法如下步骤：（1）按照钛铌氧化物TiNb2O7的化学计量比，称取相应的钛源和铌源溶解在水/有机溶剂体系中，然后放置于以聚四氟乙烯为内衬的反应釜中，调节pH在0.5~2.5之间，搅拌0.5~24h；（2）将盛有上述混合物的反应釜放置于均相反应器或者电热烘箱中，设置反应温度和反应时间进行水/溶剂热反应，反应结束后将溶液过滤水洗干燥后，即可得到TiNb2O7的前驱体；（3）将TiNb2O7的前驱体材料置于高温炉内充分反应后，随室温冷却，即可得到所需的钛铌复合氧化物TiNb2O7。本方法制备的钛铌复合氧化物TiNb2O7有着优秀的电化学性能，在其用做锂离子电池负极材料时有着较高能量密度、优异的安全性能。

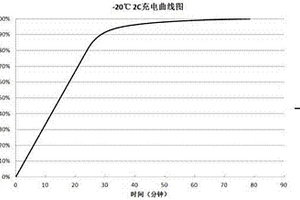

具有低温快充性能的锂离子二次电池 973

 0

本发明公开了一种具有低温快充性能的锂离子二次电池，所述电池包括正极活性材料、负极活性材料，所述负极活性材料包括如下质量分数的组分：30%~45%表面包覆有一层超导炭黑的多晶硅、20%~40%天然石墨、10%~20%锗材料、5%~10%中间相碳微球、5%~10%氟化碳、1%~3%镍化物。通过对负极材料的改善，使得本发明的锂离子二次电池能够在‑20℃、‑30℃的低温条件下，仍具有较好的充电性能。

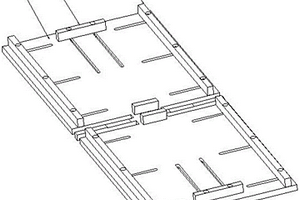

双芯锂电池超声波焊接夹具 780

 0

一种双芯锂电池超声波焊接夹具，属于锂电池生产技术领域。两个底板水平并列设置，底板之间有连接板，底板上有极耳限位块、纵向限位块及横向限位块，电芯外壁与极耳限位块、纵向限位块及横向限位块内壁贴合；两个底板上的极耳限位块相邻设置；连接板上有引片限位槽，引片限位槽设在极耳限位块两端，引片限位槽内有极柱引片。本实用新型实现了电芯、极耳群以及极柱引片的精确定位，同时，横向限位块以及纵向限位块均与底板滑动限位连接，可根据不同型号的电芯尺寸调节限位块，满足不同型号的电芯的使用需求；此外，避免了人工扶持焊接，提高了生产效率，减少了人工工作量，避免了电芯损坏造成损失，更好地保护了电芯。

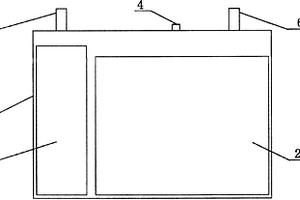

应用磷酸钒锂电池的超低温汽车启动电源 1055

 0

本实用新型涉及一种应用磷酸钒锂电池的超低温汽车启动电源，其结构包括电源壳体、位于电源壳体内部的电池组以及保护板，其中，所述的电池组为磷酸钒锂电池，所述的保护板具有过热保护功能，其通过热监控探头与电池组内各单体电池连接进行温度监控，保证电池组内任一单体电池温度超过安全设定值时及时切断电路，所述的电源壳体外部设置有与保护板相连的恢复按钮。本实用新型具有绿色环保，对环境无污染，低温大电流放电性能优异，可实现超低温(-40℃)启动，循环寿命长，使用年限可达5年以上，自放电率较低、容量密度较高、可以快速充电、工作电压平台高等优点，保护板具有过热保护功能，安全性能好，保护电路设置有恢复按钮，当车子用电过度，电能不足无法点火启动时，按动恢复按钮，就可轻松点火启动汽车。
