煤焦化高盐废水零排放的预处理系统 635

 0

本实用新型是煤焦化高盐废水零排放的预处理系统，其结构是调节池通过管道连接A pH调节池，A pH调节池、A混凝池、A絮凝池、A沉淀池、B pH调节池、B混凝池、B絮凝池、B沉淀池和B清水池依次连接，B清水池通过管道连接C混凝池，C混凝池、C pH调节池、C絮凝池、C沉淀池和C清水池依次连接，C清水池通过管道连接D混凝池，D混凝池、D絮凝池、D沉淀池、D pH调节池和D清水池依次连接，D清水池、多介质过滤器、弱阳树脂罐和膜集成装置依次通过管道连接，膜集成装置浓水口通过管道外接蒸发器。本实用新型的优点：利用多级混凝沉淀，最大程度的去除废水中容易结垢的氟、硅、钙镁硬度等，能保证膜系统的稳定运行。

废纸造纸废水处理的成套装置 723

 0

本实用新型公开一种废纸造纸废水处理的成套装置，包括依次连接的集水池、转筒格栅、沉砂池、加药反应池、高效沉淀池、上清液收集池和循环水处理池；所述集水池中设置有废热回收装置；所述加药反应池中设置有加药装置；所述高效沉淀池的底部设置有纸浆回收泵；所述循环水处理池中设置有循环水间歇处理装置；所述循环水处理池的出水一部分通过管道直接连接到一般造纸工艺用水管道，另一部分连接到高级处理装置，处理后连接到高级造纸工艺用水管道；所述高级处理装置中的高浓度水通过管道连接电催化装置进行处理。本实用新型装置形成一套纸浆回收、废水零排放和废热回收成套装置和技术体系，达到国内领先的技术水平，带动造纸行业技术的全面发展。

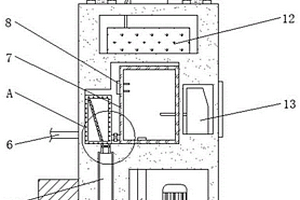

气浮过滤废水处理装置 675

 0

本实用新型公开了一种气浮过滤废水处理装置，包括处理台，处理台的底端设有底板，处理台的顶端装有处理主体，处理主体的内部设有气浮水箱，气浮水箱的内部设有过滤篮。本实用新型通过设置过滤水盒，在取出过滤篮后即可启动气浮水箱内部内部的曝气机，气泡附着在悬浮物颗粒上使其漂浮到水面，同时会有较多气泡在浮到水面之前破裂或者悬浮物颗粒重量原因停留在废水中层，此时打开水阀管的单向阀门，污水经过水阀管进入过滤水盒内部，经过两处细孔过滤网被详细过滤，接着打开回流管的单向阀门并启动耐用水泵，过滤后的污水经过水泵管和回流管在返回气浮水箱，并且污水回流还能产生更多的气泡，大大提高了污水的过滤效率。

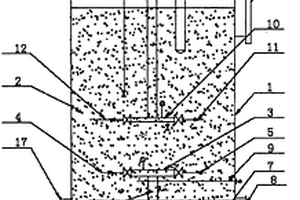

高效氨氮废水处理装置 976

 0

高效氨氮废水处理装置，它涉及污水处理技术领域；一体罐内设置有滤料层，滤料层的下部设置有进水管，进水管的两端分别为废水进口和反洗排水口，进水管上连接有再生加药管；所述的滤料层的底部设置有不锈钢滤帽，不锈钢滤帽的上方安装有加热器，加热器的上方安装有热电偶；所述的滤料层的中部设置有出水管，出水管的两端分别为出水口和反洗进水口；所述的一体罐的底部侧壁设置有进气口，进气口与补气管连接。本实用新型去除率高达90％，滤料可以在线再生，使用寿命一般2‑3年更换一次，大大地减低人工维护成本。

高效废水除油装置 867

 0

一种高效废水除油装置，包括箱体和储油桶，箱体为内部中空的长方体结构，且箱体内腔固定安装有第一滤板和第二滤板，箱体前端设置有气密门，箱体左端和右端分别固定连接有进水管和出水管，进水管和出水管中部分固定安装有第一计量泵和第二计量泵，箱体上端固定安装有盖板，箱体内设置有液位感应器，箱体内腔右壁设置有过滤器，盖板上端左部固定安装有控制箱，盖板上端中部设置有液位计，盖板上端右部设置有吸油泵，吸油泵与储油桶之间共同连接有出油管，吸油泵左端固定连接后吸油管。本实用新型设计合理，结构简单，微孔膜层设置为可拆卸更换结构，能够保证微孔膜层对悬浮物的吸附效果，吸油泵能有效清除废水中的油污。

有机废水光催化降解装置 898

 0

本实用新型公开了一种有机废水光催化降解装置。包括玻璃容器，玻璃容器内表面涂有铝箔，玻璃容器内设有紫外灯，紫外灯外设有中空的石英冷阱，石英冷阱内腔流入冷凝水，石英冷阱外设置表面涂有纳米级TiO2膜的螺旋状玻璃管，在玻璃容器的内壁与石英冷阱的外壁之间的空间内悬浮有颗粒状磁性复合纳米TiO2光催化剂，玻璃容器内部设有搅拌装置和曝气器，玻璃容器的底部外侧设有磁性吸附装置。本实用新型同时采用TiO2膜及磁性复合纳米TiO2光催化剂，具有光催化剂可重复利用、易回收的优点，同时设有搅拌装置和曝气器使溶液流动并与催化剂充分接触，提高了有机废水的光催化降解效率。

废水热回收利用系统 896

 0

本实用新型公开了一种废水热回收利用系统，包括低温蓄水池、高温蓄水池以及控制系统，低温蓄水池上连接有第一进水管和第一出水管，高温蓄水池上连接有第二进水管和第二出水管，第一进水管、出水管及第二进水管、出水管上均设有与控制系统电连接的电磁阀，高温蓄水池内和第二进水管上分别设有第一温度传感器和第二温度传感器，第二进水管上连接有第一低温进水管，第一低温进水管上设有阀门，第二出水管上的出水端上设有第三温度传感器，第二出水管上连接有并联在一起的补水管、热交换管和第二低温进水管，第一、第二低温进水管均与低温蓄水池连通。本实用新型能将废水按照温度的不同分别收集起来，将高温水和低温水分别输送到所需的设备中。

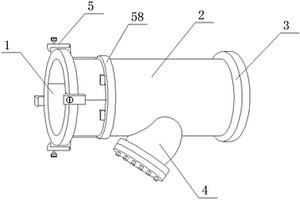

新型废水处理用分流阀 751

 0

本实用新型公开了一种新型废水处理用分流阀，其结构包括第一接口、管体、第二接口、分流口和固定机构，第一接口右侧与管体进行电弧焊，第二接口左侧与管体右侧进行电弧焊，分流口插接于管体底端中部，固定机构设置于第一接口外侧，本实用新型的一种新型废水处理用分流阀，通过在第一接口外侧设置了固定机构，外接管道插入第一接口时碰触卡勾使其通过转轴转动，之后通过扭簧进行复位固定，之后转动旋钮使螺栓推出进行二次固定，从而快速安装，需要拆卸时只需反方向转动旋钮，之后下拉拉环使其通过钢丝绳拉动使卡勾打开，从而可进行拆卸，十分方便，解决了分流阀需要与外接管道进行安装时繁琐，不便于安装和拆卸的问题。

高效节能低温负压蒸发废水处理系统 1022

 0

本实用新型涉及一种高效节能低温负压蒸发废水处理系统，包括水下集热管和地下集热管，包括以下系统：负压蒸发系统，负压蒸发系统包括低温负压蒸发器、热泵，水下集热管或/和地下集热管、热泵以及低温负压蒸发器依次连接；预加热系统，预加热系统包括废水水泵和预加热装置，预加热系统与负压蒸发系统连接，预加热装置包括太阳能加热器或者电加热器；冷却循环系统，冷却循环系统包括循环箱和连接在循环箱上的供冷系统，循环箱上设置有排水口和排气口；抽真空喷淋系统，抽真空喷淋系统包括抽真空水泵、真空管、水射器和喷淋管，抽真空喷淋系统与负压蒸发系统及冷却循环系统连接。保证了对热量的利用率，减少了整个系统的能耗。

电厂废水一体化高效澄清处理装置 694

 0

本实用新型涉及一种电厂废水一体化高效澄清处理装置，包括本体框架（1），其内设有相连的中和反应仓、絮凝反应仓和沉降仓，中和反应仓的内部设有中和组件、下部设有一个进水口；絮凝反应仓内设有絮凝组件；沉降仓内设有一组导流增强布水组件和沉降组件；沉降仓的顶部还设有一个净化出水口。本实用新型的优点是占地面积小、运行操作管理简单、投资费用小，运行动力费用及药剂投加低，强化了废水处理效果和效率。

高含盐高浓有机废水无害资源化处置工艺及系统 638

 0

一种高含盐高浓有机废水无害资源化处置工艺及系统，其特征是高含盐高浓有机废水通过烟气蒸发器去除水分后，包裹有机污物的结晶盐析出，在高温烟气的作用下，部分有机污物发生热解反应。盐粒随上升烟气经过高温除盐器作用被截留，并布料进入高温熔融炉进一步加热升温，发生高温氧化反应，去除有机污物成分。高温熔融炉产生的烟气同高温除盐器外排烟气一并进入二燃室处理，二燃室外排烟气，一部分用于烟气蒸发器所需，另一部分经余热锅炉、急冷塔、SCR、除尘器、洗涤塔等工段处理后，变为净烟气外排。本发明具有投资省、能耗低、运行稳、效率高的优点。

用于含磷废水树脂的深度处理系统 881

 0

本实用新型公开了用于含磷废水树脂的深度处理系统，包括底板、处理箱、FX1N‑10MTPLC控制器和存储罐。本实用新型设置了离子传感器、FX1N‑10MTPLC控制器和存储罐，离子传感器对含磷废水树脂内部的磷离子进行检测然后输送到FX1N‑10MTPLC控制器，然后FX1N‑10MTPLC控制器可以准确的计算出去除磷离子所需要的SPT‑P5特种磷去除剂用量，然后在通过FX1N‑10MTPLC控制器控制电磁阀定量的向含磷废水树脂内部加入SPT‑P5特种磷去除剂，从而保证SPT‑P5特种磷去除剂可以准确的与含磷废水树脂内部的磷离子充分反应，保证SPT‑P5特种磷去除剂不会出现过剩或者磷离子反应不彻底的现象。

用于PTFE废水的处理设备 903

 0

本实用新型公开了一种用于PTFE废水的处理设备，涉及PTFE废水处理领域，包括设备主体，设备主体的一侧安装有电机，电机的输出端连接有延伸至设备主体内部的驱动轴，驱动轴的外表面套接有活性炭层，设备主体的一侧设置有排料组件，设备主体的内部设置有旋转组件，设备主体的内部上方安装有滤网。本实用新型通过设置有旋转组件，当废水通过进水管进入至设备主体的内部时，废水会持续冲击叶片，而叶片受到冲击力后会通过活动轴转动，而由于叶片的的一侧与滤网相接触，叶片持续转动时会将滤网上的杂质翻起，并使杂质滑落至导料网板上，继而避免杂质长时间附着在滤网上而造成滤网堵塞，以提高后续滤网的过滤效果，且提高了对滤网的清理效率。

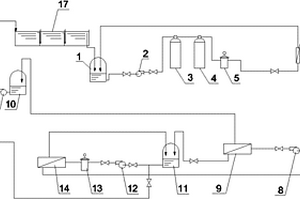

电镀漂洗废水回收零排放系统 819

 0

本实用新型公开了一种电镀漂洗废水回收零排放系统，包括原水箱、原水预处理系统、超滤水箱、反渗透处理系统、浓缩水箱、DTRO系统；原水预处理系统包括依次相连的石英砂过滤器、活性炭过滤器、第一保安过滤器和超滤装置；反渗透处理系统包括反渗透装置和纯水箱；DTRO系统包括依次相连的第二保安过滤器和DTRO装置。本实用新型占地面积小，通过反渗透系统处理电镀漂洗废水，减轻了DTRO装置的处理压力，提高了进入DTRO装置的废水浓度。DTRO系统处理得到的淡水再次进行反渗透处理，大幅降低水资源的消耗，DTRO浓缩液重新进入DTRO系统反复浓缩分离，得到超浓缩液回用于电镀槽中，实现了电镀漂洗废水的在线回用零排放。

纺织废水净化回收系统 909

 0

本实用新型公开了一种纺织废水净化回收系统，包括废水存储箱、杂质沉淀箱、排水管、过滤杀菌组件、生化处理组件和净水存储罐；所述的废水存储箱通过抽水管和水泵与所述的杂质沉淀箱连接；所述的杂质沉淀箱通过排水管和水泵与所述的过滤杀菌组件连接；所述的过滤杀菌组件通过排水管与所述的生化处理组件连接；所述的生化处理组件通过排水管与所述的净水存储罐连接。本实用新型将排放的废水有效回收利用，节能，环保。

升流式厌氧生物电化学耦合强化染料废水处理装置 736

 0

本实用新型提出了一种升流式厌氧生物电化学耦合强化染料废水处理装置，涉及废水处理技术领域，分别包括器体和排水管，器体的周侧面固定安装有伺服电机，器体的周侧面固定连通有进液管，器体的周侧面且对应进液管下方的位置连通有积污管，器体的内壁滑动连接有振动罐，振动罐的周侧面与排水管固定连通，振动罐与器体的相对表面之间固定安装有一组呈圆周阵列分布的弹性缓冲件，振动罐的顶部安装有两振动电机，振动罐的内部固定安装有电解组件。本实用新型通过电解组件、搅拌组件的设计，使该装置能够通过升流、电化学耦合方法高效完成对印染废水的处理作业，且本装置在处理作业时，在传统电化学耦合装置的基础上增加了对废水的预处理结构。

生物科技用制药的废水处理装置 684

 0

本实用新型公开了一种生物科技用制药的废水处理装置，涉及污水处理设备技术领域，为解决现有的生物科技用制药的废水处理装置设备之中，进行过滤输送,随着时间累计的增长，当进入的液体浑浊程度很大的时候，想要一次过滤完善净化就显得有些困难的问题。所述废水处理装置主体的上端面设置有主体盖体机构，所述主体盖体机构的一端设置有第一旋转盖体机构，所述主体盖体机构的另一端设置有第二旋转盖体机构，所述第一旋转盖体机构和第二旋转盖体机构均通过设置的旋转机构与主体盖体机构转动连接，且旋转机构设置有四个，所述废水处理装置主体一端的上方设置有进口端加固块，所述进口端加固块的一侧设置有进口端管道。

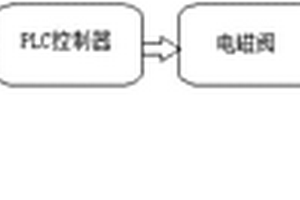

自动监测并控制排放的废水废气监控装置 982

 0

本实用新型提出一种自动监测并控制排放的废水废气监控装置，包括在线监测模块、数据接收处理模块、可编程逻辑控制器、电磁阀、水泵/风机模块、废水废气排放口和应急处理池，在线监测模块、数据接收处理模块、可编程逻辑控制器、电磁阀、水泵/风机模块依次连接，水泵/风机模块与废水废气排放口、应急处理池均连接。本实用新型结构简单、操作简便，实现了自动监测、自动控制排放、自动报警，数据自动同步更新，不需要人工干预，可为相关责任人员提供实时在线数据和实时排污情况，有利于解决目前自动监测数据运用效率低的情况，提高了自动监测的预警效能，提高了环境监管的工作效率，减轻了环境监管的工作量，便于相关责任人员实时掌握排污情况。

废水循环回收装置 952

 0

本实用新型属于废水回收技术领域，具体的说是一种废水循环回收装置，包括反应箱；所述反应箱两端均连通有导水管；所述反应箱顶端固定连接有一对连接柱；一对所述连接柱中部连通有药剂管；所述连接柱底端转动连接有转动轴；所述转动轴转动在反应箱内部；所述转动轴侧壁固定连接有多组搅拌扇叶；一对所述连接柱和转动轴内部均开设有输送管；所述输送管和药剂管相连通；所述搅拌扇叶内部开设有一号滑槽；所述一号滑槽和输送管相连通；所述搅拌扇叶底端开设有多组喷洒孔；解决在使用过程中，沉淀环节往往通过在水面进行药剂投放，等待自然沉淀分离，但是利用自然沉淀时，等待时间较长，会出现延长整个废水回收时间的问题。

新型废水结晶设备 854

 0

本实用新型公开了一种新型废水结晶设备，包括蒸发箱，所述蒸发箱的底部中心处安装有出料管，所述蒸发箱的顶部中心处安装有出风管，所述出风管上安装有引风机，所述蒸发箱的顶部内壁安装有环形料管，所述环形料管的底部安装有若干个雾化喷头，所述环形料管与穿过蒸发箱的进料管连接，所述进料管的尾端安装有高压泵，所述蒸发箱的底部内壁固定有环形风管，所述环形风管上安装有若干个出风口，所述环形风管与穿过蒸发箱的进风管连接，所述进风管的尾端安装有热风机。本实用新型结构新颖，构思巧妙，雾化后的废水在均匀下落的过程中被高温热风快速蒸发，使废水中的微细颗粒、重金属元素等结晶物析出，结晶效率高。

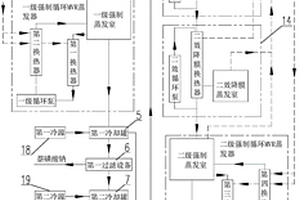

含硫酸钠盐和亚硫酸钠盐二萘酚废水处理系统 1054

 0

本实用新型涉及含硫酸钠盐和亚硫酸钠盐二萘酚废水处理技术领域，尤其是一种含硫酸钠盐和亚硫酸钠盐二萘酚废水处理系统，本实用新型的含硫酸钠盐和亚硫酸钠盐二萘酚废水处理系统通过蒸发、冷却工艺的结合首先可将萘磺酸钠进行回收，而后通过再冷冻形成十水硫酸钠结晶的同时能够将高浓度的滤液排出系统并系统资源化利用，并可实现亚硫酸钠与硫酸钠的分离，随后将十水硫酸钠结晶进行热熔、树脂吸附、蒸发，从而可确保能够得到纯净的硫酸钠，且蒸发效率高。

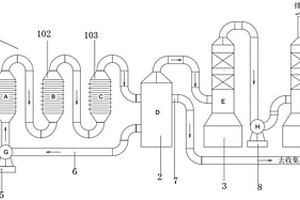

二硝基二苯醚废水处理装置 957

 0

本实用新型公开一种二硝基二苯醚废水处理装置，它包括多个电催化氧化装置，气液分离器、尾气吸收塔A和尾气吸收塔B，所述的电催化氧化装置包括电催化氧化装置A、电催化氧化装置B和电催化氧化装置C，所述的电催化氧化装置A的进水口连接循环泵，所述的电催化氧化装置C的出水口通过管道连接气液分离器的进液口，所述的气液分离器下方设有出液管，所述的气液分离器的一侧设有废水出口，所述的废水出口连通收集罐，所述的气液分离器的出气口连通尾气吸收塔A，所述的尾气吸收塔A的出风口连接引风机，所述的引风机的出口连通尾气吸收塔B。本实用新型的优点在于：大提高空间利用率，将传统设备横向空间占用改为纵向空间占用，占地面积小。

废水污染源监测分析装置 841

 0

本实用新型公开了废水污染源监测分析装置，包括装置主体、水泵、分析罐、监控摄像头和过滤箱，所述装置主体的内部安装有分析罐，所述分析罐底部的外壁上安装有导管，且导管的内部安装有第二电磁阀，所述分析罐下方的装置主体底部安装有水泵，所述装置主体底部的一侧设置有存污箱，所述装置主体的顶部安装有控制箱，且控制箱内部的一侧安装有存储模块，并且存储模块的一侧安装有定位芯片，所述控制箱内部的另一侧安装有无线传输模块，且无线传输模块的一侧安装有单片机。本实用新型不仅智能化程度较高，对废水污染源的监测分析效果更佳，可对废水进行过滤处理和分类存储，减少了对环境的污染，而且受日晒雨淋的影响较小，老化速率较慢。

高效分离废水中总磷处理装置 973

 0

本实用新型公开了一种高效分离废水中总磷处理装置，涉及环保设备领域，该高效分离废水中总磷处理装置包括连通有排液管的储液箱，储液箱顶部中心处通过连通管连接有处理箱，连通管上安装有阀门，处理箱底部安装有一层过滤网，处理箱安装有电机，电机的输出转轴安装有若干搅拌叶。该高效分离废水中总磷处理装置可以集中投加化学药剂形成不溶性磷酸盐沉淀物，并且快速地固液分离，工作效率高。

稀土冶炼硫铵废水综合治理回用装置 871

 0

本实用新型公开了一种稀土冶炼硫铵废水综合治理回用装置，属环保技术领域。所述装置包括集水池、初沉池、二次沉淀池、汽提脱氨塔、pH调节池、反渗透膜装置、中和剂添加装置、二氧化碳供给装置；集水池、初沉池、二次沉淀池、汽提脱氨塔、pH调节池、反渗透膜装置之间顺序连接，中和剂添加装置与集水池相连，二氧化碳供给装置与二次沉淀池相连，反渗透膜装置有一路返回集水池。本实用新型能够满足降低废水硬度、脱除氨氮、避免设备易结垢的要求，且废水处理后回用率高。

印染废水处理回用装置 721

 0

本实用新型公开一种印染废水处理回用装置，包括：废水调节池、提升泵、鼓风机、一级铁碳微电解池、二级铁碳微电解池、中和池、初沉池、缺氧生物膜池、生物接触氧化池、二沉池、硝化液回流泵、污泥回流泵、臭氧空化微气泡‑树脂耦合池、臭氧发生器、循环泵、涡流空化器。本实用新型布水结构合理，优化组合工艺，实现低能耗和药耗基础上高效运行，提供一种出水稳定、处理成本低的印染废水处理回用工艺装置。

强化生物降解预处理印染退浆废水PVA的装置 1132

 0

本实用新型公开了一种强化生物降解预处理印染退浆废水PVA的装置，属于废水处理领域。它包括厌氧UASB池、混合区、厌氧水解UASB池和稳定区，其中，厌氧UASB池、混合区、厌氧水解UASB器和稳定区依次连接，稳定区的出水进入二次处理，厌氧水解UASB器的出水端与进水端连接。厌氧UASB池包括厌氧UASB池I和厌氧UASB池II，印染退浆废水PVA分别同时流入厌氧UASB池I和厌氧UASB池II的入口，厌氧UASB池I和厌氧UASB池II的出口均与混合区的入口连接。厌氧UASB池内设有颗粒污泥，厌氧UASB池的出水端与进水端连接。它的能耗低、投资和运行成本低，抗冲击负荷能力强。

具有防堵塞功能的废水处理装置 1079

 0

本实用新型公开了一种具有防堵塞功能的废水处理装置，包括主体，所述主体的上方设置有入水口，所述主体的右侧设置有滤网，所述滤网的外侧固定安装有清水管，所述主体的下侧设置有废水口，所述主体的左侧固定安装有固定架，所述固定架的上方固定安装有电机，所述电机的右侧轴承连接有第一连接杆，所述第一连接杆的右侧固定安装有第一齿轮，所述第一齿轮的右侧啮合有第二齿轮，所述第二齿轮的下方固定安装有第一轴承，所述第一轴承的下方固定安装有支撑架，所述第二齿轮的内部镙纹啮合有螺杆，所述螺杆的上方轴承连接有连接块，所述连接块的两侧固定安装有第二连接杆，本实用新型，具有自清洁强和便于处理废水的特点。

倾斜管式高盐废水深度浓缩装置 843

 0

本申请涉及一种高含盐废水浓缩处理技术的领域，尤其是涉及一种倾斜管式高盐废水深度浓缩装置，其包括包括筒体和喷淋机构，所述筒体内部安装有若干传热管，所述喷淋机构设置于筒体顶部，所述喷淋机构包括回流管、输送管和喷淋头，所述回流管设于筒体顶部，所述输送管与回流管可拆卸连接，所述喷淋头与回流管相连接，若干所述传热管倾斜排列，所述喷淋头沿着传热管由高到低的方向从密到疏排列。本申请具有提高高盐废水浓缩效率的效果。

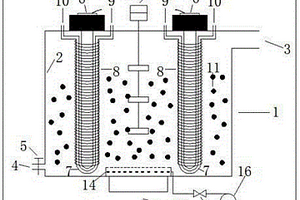

臭氧耦合三维电催化氧化的废水处理装置 664

 0

本实用新型公开了一种臭氧耦合三维电催化氧化的废水处理装置和方法，包括反应塔，反应塔内装有三维电催化装置，三维电催化装置所在的反应塔内腔构成了电解池，三维电催化装置下方的反应塔内装有臭氧催化装置，臭氧催化装置包括臭氧发生器和装在反应塔内的臭氧催化剂层及曝气装置，臭氧催化剂层设在曝气装置的上方，曝气装置通过进气管道与臭氧发生器连接。本实用新型将臭氧催化氧化和三维电催化耦合在一个氧化塔内，使得极难降解的废水氧化更加充分，用充分利用了臭氧氧化后的氧气，极大地提高了电催化效率，使废水氧化更彻底，操作简单，易于控制，占地少，又降低了制造成本和运行成本。
