全部
▼
热搜：
838
0

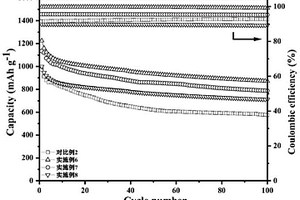

本发明涉及一种添加吸附剂的锂硫电池正极极片及锂硫电池。本发明改变传统设计硫载体思路，以带有正电的有机小分子材料为吸附剂，将其添加在锂硫电池中的正极极片中,吸附剂添加量为正极材料质量的5‑15％，在放电过程中，其质子由静电引力会吸附电解液中带负电的多硫化物,抑制多硫化物的穿梭效应，同时能够抑制负极表面锂枝晶现象，提高30‑50％的电池性能。此锂硫正极制作周期短，投资低，适用于规模化工业生产。
773
0

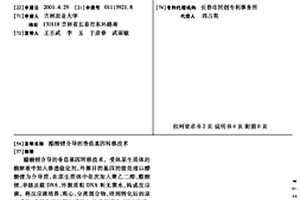

醋酸锂介导的香菇基因转移技术。受体原生质体的酶解液中加入渗透稳定剂,外源目的基因的前处理以醋酸锂为介导质,在原生质体中依次加入聚乙二醇、醋酸锂、单链运载DNA、外源质粒DNA和无菌水,构成反应液。将反应液培养、离心、分离混合物,得到转化后的原生质体;将转化后的原生质体与培养基混合,摇动培养,然后移入固体培养基上培养。本发明转化效率高,转化成本低,所需设备和条件简单,便于普及推广。
740
0
一种高比能锂金属电池制备方法，它属于锂金属电池技术领域。本发明要解决现有锂金属电池实际能量密度低、无负极锂金属电池无稳定容量以及锂金属电池中的枝晶问题。方法：一、制备富锂材料正极片；二、制备MXene薄膜；三、组装。本发明用于一种高比能锂金属电池制备。
737
0

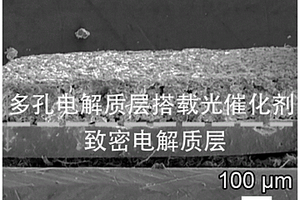

本发明适用于金属空气电池技术领域，提供了光辅助宽温固态锂空气电池，包括：锂负极、致密固态电解质层和一个多孔固态电解质层搭载光催化剂的多功能光正极，所述致密固态电解质层的厚度可调小至100μm，致密固态电解质层与多孔固态电解质层构成一体化框架可担载各种光正极催化剂。本发明：光催化正极可以吸收利用全光谱光能，有效的将光能转化为电能与热能等多种形式能量；一体化框架保障保证Li+和热量在整个锂空气电池中快速转移；负载光催化剂的多孔一体化框架可以为正极催化反应暴露出更多的反应位点，保证锂离子与电子的有效传输路径，并通过空间结构增强光吸收和光利用。

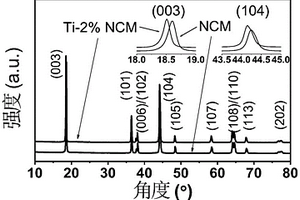

本发明公开一种阳离子掺杂改性的锂离子电池用三元正极材料及其制备方法，涉及锂离子电池正极材料技术领域。该阳离子掺杂改性的三元正极材料是将纳米级金属氧化物颗粒与三元材料前驱体和锂盐均匀混合后高温焙烧获得的。本发明还公开一种阳离子掺杂改性的锂离子电池用三元正极材料的制备方法，该方法将纳米级金属氧化物和三元正极材料前驱体在溶剂中搅拌混合，获得纳米金属氧化物均匀包覆的前驱体材料，干燥后与锂盐均匀混合焙烧而获得阳离子均匀掺杂的改性三元正极材料。利用该方法获得了三元正极材料，它们在4.5V的高电压下均展现出了比未掺杂改性材料更优异的循环稳定性和倍率性能，起到了抑制阳离子混排、层状结构坍塌和晶格氧释放的重要作用，能够极大地改善材料的电化学性能。
777
0

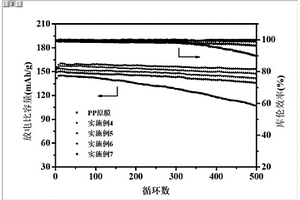

本发明提供了一种用于锂电池隔膜的聚芳醚酮以及包括所述聚芳醚酮的锂电池隔膜，所述聚芳醚酮包括如下的结构单元：
976
0

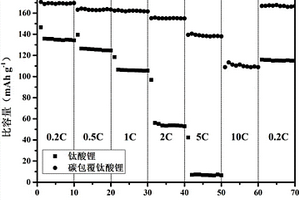

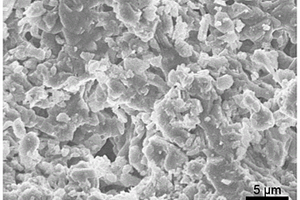

一种碳包覆钛酸锂负极材料及其制备方法，属于锂电池电极材料制备技术领域。本发明先合成钛酸锂，然后与半胱氨酸均匀混合，在惰性气氛保护下焙烧得到碳包覆的钛酸锂负极材料。本发明通过包覆氮、硫掺杂的碳，提高了导电性，赋予钛酸锂材料更加优异的循环倍率性能和电化学稳定性。所得钛酸锂负极材料形貌为不规则多面体粒子，表面包覆了氮、硫共掺杂的碳层，相对于纯钛酸锂，倍率性能和循环稳定性得到了大幅度提高。实验表明，0.2C倍率下碳包覆钛酸锂比容量为170mAh g‑1左右，而钛酸锂比容量在140mAh g‑1左右；随着倍率的增加，碳包覆钛酸锂的比容量均比钛酸锂高。
689
0

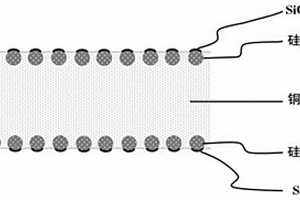

本发明提供一种负极集流体铜箔、硅碳复合负极及锂离子二次电池，负极集流体铜箔采用电解方法制备，制备过程包括具备溶铜生箔步骤，负极集流体铜箔由负极集流体和硅纳米丝组成，其中负极集流体采用电解铜箔作为基准，光面嵌入硅纳米丝。电极中硅活性材料在电解铜箔生产过程中物理嵌入铜箔；可限制硅颗粒的膨胀，有效防止能够有效防止硅活性材料在锂离子二次电池循环过程中的膨胀效应导致其从集流体上脱落，提升锂离子二次电池的能量密度，同时大幅提高硅活性材料的循环寿命和安全性；负极电极具备更高的理论比容量；因硅纳米丝与电解液接触面较小，SEI膜过度生长受限，采用本发明负极电极的锂离子二次循环寿命电池安全性能大幅提升。
掺氮多孔纳米碳锡复合锂离子电池负极材料及其制备方法属于锂离子电池电极材料技术领域。现有技术有待于进一步提高碳锡复合锂离子电池的比容量、倍率性能和循环性能。本发明之方法其特征在于，K2SnO3的乙醇和水混合溶液在高温条件下反应，将产物离心、干燥后，得到SnO2白色粉末；将SnO2白色粉末加入水中形成悬浊液，向所述悬浊液中加入表面活性剂、聚合单体、引发剂，在剧烈搅拌条件下发生聚合反应，得到黑色SnO2/聚合物复合材料；将所述SnO2/聚合物复合材料与氢氧化钾混合，在非氧气氛下及高温条件下反应，将反应产物与盐酸反应后得到掺氮多孔纳米碳锡复合锂离子电池负极材料。该负极材料在纳米级锡颗粒表面包覆碳，形成碳层，其特征在于，在所述碳层中散布有氮；在所述碳层中分布有纳米级孔。
623
0

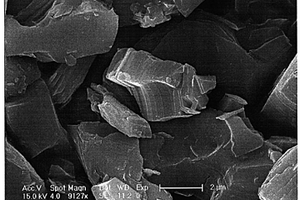

本发明属于化学材料合成和电化学技术领域，特别涉及一种高容量锂离子电池的负极材料黑磷及其复合材料的制备方法。本发明以高压合成方法合成出高电化学活性的锂离子电池负极材料黑磷。即一方面利用高压合成装置，分别以白磷和红磷为原料，在不同压力和温度下，合成出纯相黑磷；另一方面以白磷和红磷为原材料，掺杂改性材料，合成改性黑磷，原材料所占比例为10～90％，改性材料所占比例为5～50％。本发明制备的黑磷作为锂离子电池的负极材料的比容量是已经产业化的石墨负极的3～7倍；黑磷负极材料振实密度达1.7～2.4g/cm3，是石墨负极的2～3倍；黑磷负极与现有电解液具有优良的相容性，有望成为新一代锂离子电池负极材料。
954
0

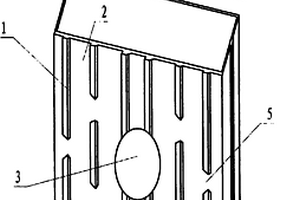

本实用新型涉及一种新型锂电池外壳的设计。新型锂电池外壳,为全封闭式五面体桶壁,在五面体桶壁的外壁上设计有竖状断开的突出条纹1和通风道2、凹入区域3,凹入区域3为锂电池文字标识或公司商标标志,用于封闭桶体端部的盖板4,竖条纹中间断开部分为导热槽5;其中突出条纹1为纵向竖条交错方式的突出条纹。使用锂电池外壳时,锂电池成组后左右两侧的风能进入电池组内,使电池工作过程中产生的热量由电池上部排出,较好的解决电池散热的问题,特别是电池在大倍率充放电过程中,电池组内部空气在电池之间流动性较好,从而避免了因热量散发的问题而影响电池安全性。
793
0

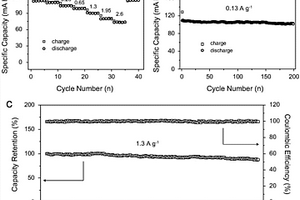

本发明公开了一类混合锂/钠离子电池，其中正极材料为钠基材料，可作为锂离子电池正极材料，其分子式为Na3(VO)2(PO4)2F，负极材料为锂离子电池常见负极材料。该混合锂/钠离子电池中正负极片的活性物质质量比为2.0‑3.0，电解液为1M LiPF6/EC+DMC+DEC(体积比1:1:1)，LiPF6/EC+DMC(体积比1:1)，LiPF6/EC+DEC(体积比1:1)等。本发明提供的混合锂/钠离子电池价格低廉，电化学性能优异，且在低温环境下也具有良好的性能，拓宽了其适用范围。
835
0
本发明涉及一种锂离子混合超级电容器，负极活性物质有二种，所述的第一种负极活性物质为复合金属氧化物ZnMxOy（M=Fe，Co，Mn，0＜x＜3，x与y比值为1：1～1：4），第二种负极活性物质为炭材料，正极活性物质有二种，所述的第一种正极活性物质为进行锂离子可逆脱嵌的材料，第二种正极活性物质为炭材料，电解液是由锂盐与有机溶剂组成。复合金属氧化物制备工艺简单，环境友好，原料来源广泛。
976
0

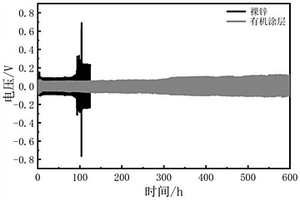

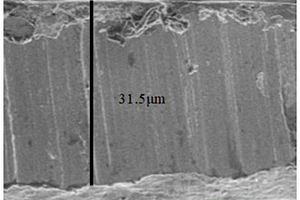

本发明涉及汽车电池技术领域，具体的说是一种金属锂负极及其制备方法、应用。一种金属锂负极包括金属锂和涂覆于金属锂上的有机涂层；所述有机涂层由经过预氧化并研磨处理的PAN、粘结剂PVDF和有机溶剂组成；所述PAN与PVDF的质量比为7:1。所述有机涂层的厚度为15‑25μm。所述有机溶剂为N‑甲基吡咯烷酮。一种金属锂负极制备方法包括：步骤一、对金属锂进行处理；步骤二、制备有机涂层；步骤三、制备金属锂负极。本发明能够抑制锂枝晶生长，提高电池整体性能，解决了现有金属锂负极存在的问题。
本发明公开了一种四氧化三铁@聚甲基丙烯酸甲酯微胶囊结构的锂离子电池负极材料及其制备方法，涉及锂离子电池技术领域，该锂离子电池负极材料包括以下组分：曲通拉X‑100、甲基丙烯酸甲酯单体、乙二醇二甲基丙烯酸酯、四氧化三铁粉末、2,2‑偶氮双；该制备方法包括以下步骤：步骤S1：曲通拉X‑100溶解在去离子水中；步骤S2：将甲基丙烯酸甲酯单体和乙二醇二甲基丙烯酸酯加入；步骤S3：加入四氧化三铁粉末和2,2‑偶氮双搅拌溶解；步骤S4：将溶液放入到水浴锅中搅拌，即得锂离子电池负极材料。本发明可以提高四氧化三铁的导电率，降低转移电阻，微胶囊外壳可缓解充放电时电极材料受到的应力，提高四氧化三铁的循环稳定性。
762
0
本发明提供了一种拓宽锂离子电容器电压范围的方法，所述方法包括以下步骤：取负极预锂化的锂离子电容器进行放电处理，通过放电调节工作电压范围，拓宽锂离子电容器的电压范围，本发明通过简单的方法即可拓宽锂离子电容器的电压范围，使其在更低电压下的能量能够充分利用起来，进而提高电容器的能量密度。
988
0

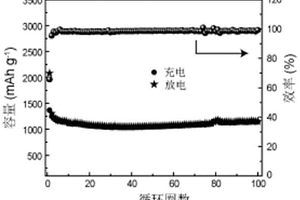

本发明提供了一种柔性锂离子电池负极材料及其制备方法和应用，属于电池领域。本发明提供的柔性锂离子电池负极材料，自下而上依次为柔性衬底层、中间层和石墨烯保护层，所述中间层为层叠的单层石墨烯层和单层钴钼硫化物层；或者所述中间层为循环交替层叠的石墨烯层和钴钼硫化物层，其中与柔性衬底层接触的是石墨烯层。本发明提供的柔性锂离子电池负极材料中，钴钼硫化物具有高的理论比容量，其中Mo具有多个氧化态，与Co在电化学反应中具有协同作用，从而有利于提高柔性锂离子电池负极材料的能量密度。实施例结果表明，本发明提供的柔性锂离子电池负极材料在100mA/g电流密度下，可达到1300mAh/g的容量，能量密度较高。
571
0
一种锂离子电池的电化学机理建模方法，属于电池领域，涉及对锂离子电池的建模方法。本发明的目的是在锂离子电池的电化学机理模型的基础重新建立一套采用差分法建立电池平均值模型的锂离子电池的电化学机理建模方法。本发明的步骤是：①对电池的机理模型进行简化，建立锂离子电池的平均值模型；②模型参数的辨识；③辨识参数与已知参数整合就可以得到锂离子电池电化学平均值模型。本发明模型计算量小，易于实车实现，可以用于电池荷电状态估计、健康管理，并为电池运行提供参考数据。

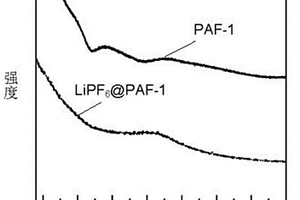

本发明涉及一种存锂能力强，质子传输效率高的多孔芳香聚合物及其制备方法与应用，属于电解质材料技术领域。解决了现有技术中全固态电解质电池的固态电解质与电极之间存在界面电阻的技术问题。本发明的多孔芳香聚合物，为孔道内分散有锂盐的多孔芳香聚合物；将该多孔芳香聚合物研磨成均匀的粉末，取粉末置于压片模具中，施加压力，压成片状，即得固态电解质片。本发明的多孔芳香聚合物电化学性能优异，制备的固态电解质片能够应用在全固态电解质锂离子电池中，替代液态电解质锂离子电池的电解液和隔膜作传导作用，安全性高，比能量大，自放电小，无环境污染，循环寿命长，材料稳定，且具备高存锂性能及高质子传输效率。
1035
0

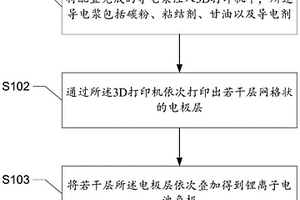

本发明提供了一种锂离子电池负极的制备方法、锂离子电池负极及锂离子电池，其中，所述锂离子电池负极的制备方法包括步骤：将配置完成的导电浆注入3D打印机中，所述导电浆包括碳粉、粘结剂、甘油以及导电剂；通过所述3D打印机依次打印出若干层网格状的电极层；将若干层所述电极层依次叠加得到锂离子电池负极。本发明可以通过电极层的多孔结构，缓冲其内腔在长期充放电循环中因产生的热量而导致的体积膨胀，并使充放电产生的热量能随多孔结构迅速传递到电池外壳，从而有利于电池的安全性能，还能使其具有过多的面积与电解液反应，提高能量密度，以提升充放电效率，且由于无需设置集流体，还减少了铜箔和隔膜的使用。
914
0

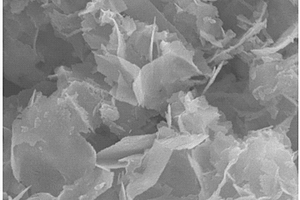

本发明公开了一种片状钛酸锂的制备方法。所述的片状钛酸锂由钛酸锂柱状体组合并且沿固定晶向生长而成，片状钛酸锂厚度为2-50纳米，钛酸锂柱状体的长度为10-200纳米；所述的片状钛酸锂的制备过程：选用十六烷基三甲基溴化铵、乙醇和去离子水组成溶剂，以四异丙醇钛和氢氧化锂为反应物，分别制备含钛溶液和含锂溶液，混合反应后，经水热反应、离心分离、洗涤、干燥和热处理得到由纳米柱状钛酸锂生长成的片状钛酸锂。该方法具有工艺简单、低温高效的特点，是一种绿色无污染、成本低廉的制备方法，同时得到的钛酸锂适合作为锂离子电池负极材料、电容器和吸附材料。
919
0
一种锂离子电池SOC估计方法，属于电池检测领域。本发明的目的是提供一种准确、实时、高效的对锂离子电池组的各种状态（每块电池的端电压、充放电电流和电池的表面温度）进行实时监测，并且及时准确的对实体电池的荷电状态（SOC）进行估计的锂离子电池SOC估计方法。本发明是基于xPCTarget的硬件在环仿真平台，对实体动力电池荷电状态估计；具体步骤如下：a、数据采集部分、目标机、宿主机。本发明比现有估算方法更加能够准确、实时、高效的对锂离子电池组的各种状态（每块电池的端电压、充放电电流和电池的表面温度）进行实时监测，使电动汽车动力电池组更加能够达到理想的效果，为现有电动汽车的发展起到关键性作用，也为环保做出卓越贡献。

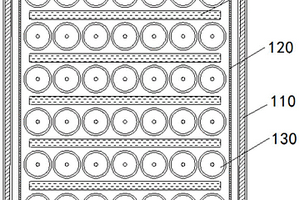

本发明公开一种基于相变材料与电加热装置的锂电池低温保护系统，包括：箱体；以及电加热模块，其设置在所述箱体的内侧；多组锂电池，其设置在所述电加热模块内侧；相变材料模块，其设置在相邻两组锂电池之间。本发明还公开一种基于相变材料与电加热装置的锂电池低温保护系统的控制方法，根据不同的环境温度以及多组锂电池的温度，通过相变材料进行一重保护，通过调节电加热模块的加热温度实现多组锂电池的二重保护，保证了电池组始终在合适的温度范围内。
848
0

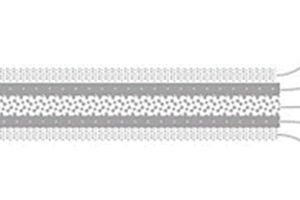

本发明提供一种复合集流体、制备方法及锂离子电池，复合集流体由多孔箔材、补锂层及热敏性材料的导电安全层组成，制备方法包括形成多孔箔材；根据多孔箔材的厚度及孔隙率来确定多孔箔材、补锂层及热敏性材料的导电安全层的材料种类与厚度；通过涂布法、浸涂法实现集流体和热敏性材料的导电安全层的复合，在制备的复合集流体上进行活性材料的涂覆；锂离子电池包括正极极片、隔膜和负极极片，正极极片、负极极片的集流体可选用复合集流体，在复合集流体的双面涂覆活性物质，制得极片可直接应用于电池中。本发明通过造孔实现金属集流体的轻量化，提升负极活性材料的首次效率及锂离子电池的能量密度，减轻甚至避免锂离子电池的热扩散带来的巨大危害。
611
0
本发明适用于工业润滑技术领域，提供了一种用于轨道润滑的复合锂基润滑脂及制备方法和应用，该复合锂基润滑脂包括复合锂基稠化剂、聚碳酸酯型聚氨酯、抗氧剂、极压抗磨剂、防锈剂、助剂、基础油。本发明通过采用聚碳酸酯型聚氨酯作为稠化剂和成膜剂的一部分，与复合锂基稠化剂一起反应生成具备高分子性能的复合锂基润滑脂，由于碳酸酯键分子间内聚力较强，具有较高的玻璃化转变温度和熔点，从而提高了复合锂基润滑脂的温度稳定性、低温流动性和传递性。另外，由于碳酸酯基结构较为对称，偶极矩比醚氧键小，抗氧化性极强，因此本发明实施例得到的复合锂基润滑脂具有非常好的高温氧化安定性、抗水性、粘着性、胶体安定性、极压抗磨性等性能。
882
0
本发明提供了一种锂硫电池隔膜材料及其制备方法，通过相转化方法将聚芳醚酮和纳米纤维素复合制备锂硫电池所用隔膜，所述聚芳醚酮采用双酚单体和双氟单体制备；所述的纳米纤维素是通过将微米级纤维素及无机酸水解制得。与商用聚烯烃隔膜相比，本发明隔膜材料热稳定性得到提升，隔膜收缩率仅为3.3％；同时其力学性能、制备的电池性能和寿命良好，能够满足实际电池需求，其制备的电池初始放电容量高达1224mAh g‑1，超过聚烯烃隔膜34％，100圈容量保有率比聚烯烃隔膜高24％。本发明的锂硫电池隔膜相对于常用商用隔膜更有利于提高离子电导率和加速锂离子的传导；其制备的锂硫电池效率高，电池性能更为稳定，具有很好的商业推广前景。
664
0
本发明涉及一种考虑时频域特性的锂离子电池分数阶模型建立方法，包括如下步骤：S1、确定锂离子电池的分数阶等效电路拓扑；S2、进行多个倍率下的锂离子电池电化学阻抗谱测试，得到分数阶等效电路的极化内阻随着倍率变化的规律，即锂离子电池分数阶等效电路参数在频域下的特性；S3、基于时域数据，进行不同时间尺度下多个倍率的分数阶等效电路参数辨识，与步骤S2得到的极化内阻随着倍率变化的规律进行比对，找到时域下分数阶等效电路参数辨识所需的时间尺度；S4、根据步骤S3所述的时间尺度下的极化内阻随倍率变化的规律，建立锂离子电池的分数阶模型。本发明建立的模型具有较高的电压仿真精度并且适用于多个电流倍率下的电池仿真。
543
0
本发明涉及一种高锂离子电导率的聚合物薄膜及其静电纺丝制备方法。采用静电纺丝工艺制备含发色团的聚合物纤维复合薄膜，发生团分子在电纺丝过程中由于高压电场作用发生一致取向，结合发生团分子结构两端的亲水和疏水基团的协同作用，提高了锂离子在聚合物复合薄膜中的传输，实现了较高的锂离子电导率。本方法制备的电纺丝纤维聚合物/生色团复合薄膜，尤其适合作为锂离子电池隔膜，为高效率锂离子电池隔膜的制备提供了一种新思路。
682
0

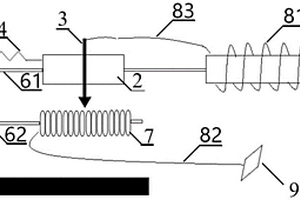

本发明分步真空气化法提纯金属锂,属于金属提纯的方法，包括以下步骤：真空初次过滤除杂、真空蒸馏提纯、真空冷却及二次过滤、浇注箱进行浇注，形成金属锂固体；将金属锂固体放入手套箱中依次经过脱模、切头、称重，包装，最后得到金属锂成品。与现有技术相比，本发明的工艺技术先进并且工艺简单，设备少，投资少，生产周期短，在全封闭真空环境中进行提取，生产过程中无污染，有专门的设备对钾，钠等杂质进行收集，杂质少。每一种设备都有独立的生产环境，互不干扰，便于观察。本设备采用充氩气手套箱进行包装，从而保证产品的质量，色泽，纯度，性能指标超过国家标准。
中冶有色为您提供最新的吉林长春有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月28日 ~ 30日
2024年07月05日 ~ 07日
2024年07月17日 ~ 19日
2024年07月19日 ~ 21日
2024年11月01日 ~ 04日
