江西有色金属材料制备及加工技术理论与应用

气体净化多孔陶瓷的制备方法 955

 0

本发明公开了一种气体净化多孔陶瓷的制备方法，它由65—70wt%的堇青石、15—30wt%的低熔点玻璃粉料、5—15wt%的钛系过氧化金属前驱体组成，所述低熔点玻璃由钾长石10—25 wt%，钠长石10—25wt%，二氧化硅30—40wt%，氧化硼16—30wt%，氧化锂5—10wt%组成、所述钛系过氧化金属前驱体为TIO₂及其N掺杂复合物，将堇青石、低熔点玻璃粉和钛系过氧化金属前驱体混合形成混合料，再加入粘结剂、润滑剂及复合增塑剂，经混合练泥和陈腐得到泥料，再将泥料置于模具中，挤压成多孔陶瓷坯体后经排胶和烧结而成，本发明具有原料成本低、工艺简单、操作方便，载体强度高、负载量大、附着力强的特点。

纤维素隔膜的制备方法 938

 0

本发明涉及一种纤维素隔膜的制备方法，其具体步骤为：(1)将纤维素和稀释剂按重量比40:60～90:10混合制得混合溶液；(2)将步骤(1)制得的混合物溶液投入到混料机中，在常温下、1000rpm的转速下搅拌15～20min,形成悬浮溶液；(3)将步骤(2)制得的悬浮溶液投入到挤出机中，进行挤出，流延，抽滤；(4)将步骤(3)中的抽滤后的膜，送入到烘箱，在90～100℃，0.1～1Mpa的条件下进行干燥，最后收卷，得到所要制备的隔膜。本申请制备的纤维素隔膜，浸液性好，电解液在隔膜表面的充分浸润，降低了锂离子电池的内阻，使电池拥有良好的循环性能和较高的充放电性能；本申请的纤维素隔膜，具有较高的破膜温度，有利于提高电池的安全性能。

高性能陶瓷岩板及其制备方法 815

 0

本发明公开了一种高性能陶瓷岩板，其原料组成为滑石7.0～9.6wt％、硅灰石5.7～7.7wt％、硼钙石0.01～0.05wt％、黑泥0.04～0.2wt％、氧化铝0.06～0.3wt％、洗泥27.9～30wt％、锂瓷石17.5～20wt％、钠长石9.6～11wt％、钾长石24～32.19wt％。此外，还公开了上述高性能陶瓷岩板的制备方法。本发明通过配方设计，使得体系析出大量层状钙长石晶体，通过调控钙长石/石英晶相比例，增加钙长石含量可减小与玻璃相的热膨胀系数，从而避免了在冷却过程中所形成的内应力，有效解决了岩板产品容易开裂、崩边、拼接难度大等问题，在具有良好稳定性的同时实现了易加工的目的。本发明制备方法基于通用的传统陶瓷釉料以及陶瓷的生产过程即可，对于建筑陶瓷产业的技术进步和应用发展具有促进作用。

纳米结构的Fe-CrSe/C复合电极材料的制备方法 797

 0

本发明申请属于电极材料制备技术领域，具体公开了一种纳米结构的Fe‑CrSe/C复合电极材料的制备方法，包括以下步骤：(1)称取三氯化铬和苯二甲酸分别溶于N，N‑二甲基甲酰胺，将对苯二甲酸溶液缓慢加入三氯化铬溶液中搅拌均匀；(2)洗涤步骤(1)中的反应生成物；(3)将步骤(2)中前体材料与硒粉混合进行退火处理得到复合电极材料；(4)将步骤(3)中的复合电极材料、导电炭黑和PVDF胶黏剂混合均匀，然后用内旋式打浆机分散浆液；(5)将上述得到的黑色胶状浆料均匀的涂布在事先处理好的铜箔上，置于真空烘箱以制备锂离子电池的电极。本发明主要用于制备复合电极材料，解决了现有技术中使得金属硒化物的使用范围变小的问题。

将废电池正极片加工为LiFePO4成品的方法 1154

 0

本发明公开了一种将废电池正极片加工为LiFePO4成品的方法，包括如下步骤：废旧磷酸铁锂电池处理；粗品LiFePO4成型；粗品LiFePO4提炼：将粗品LiFePO4加入到管式真空炉中，通过加入O2和Ti氧化物催化，高温煅烧产生Fe2O3、FePO4、Li3PO4，高温煅烧的方式为：在300‑550℃下煅烧4h，然后在加入C和Li及配方溶液混合后进行加热干燥，最终得到合成的LiFePO4成品；本发明工艺流程简单方便，能够有效提升LiFePO₄的成品速度，提升企业的生产效益，同时可以是资源进行重复利用，有效提升资源的利用率。

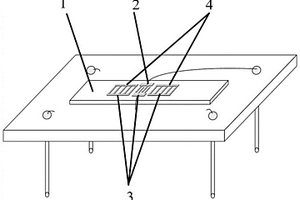

敏感膜图形化的谐振型声表面波湿度传感器 831

 0

本发明公开了一种敏感膜图形化的谐振型声表面波湿度传感器，所述湿度传感器包括压电基底(1)，压电基底(1)的上表面设置声表面波叉指换能器(2)，声表面波叉指换能器(2)的两侧分别设置声表面波反射栅(4)，在声表面波叉指换能器(2)和声表面波反射栅(4)的表面涂覆图形化敏感膜(3)。本发明通过敏感膜图形化的方法降低了谐振器器件损耗，采用耐辐射性强的敏感膜结构、铌酸锂压电基底及铝电极结构，确保了传感器在辐射环境下的稳定性，在相对湿度区间为10％‑100％的条件下，可以达到3％的灵敏度，用于核电站反应堆冷却系统管道泄露监测可解决核冷却管道泄露高湿度监控布线难、维护难的问题。

高性能自清洁卫生陶瓷及其制备方法 1085

 0

本发明公开了一种高性能自清洁卫生陶瓷及其制备方法，由陶瓷坯体以及包覆于陶瓷坯体表面的基底涂层、和基底涂层表面的面涂层构成；所述陶瓷坯体的原料组成为高岭土25～70wt％、长石20～40wt％、石英0～35wt％、电解质0～3wt％；所述基底涂层的原料组成为钾长石10～30wt％、石英20～50wt％、星子高岭土5～20wt％、方解石10～25wt％、白云石1～5wt％、锂辉石0～10wt％、硅酸锆7～20wt％、氧化锌0～10wt％；所述面涂层的组成为浓度为0.02～0.2mol/L的聚苯乙烯浆料65～100wt％、粘结剂0～35wt％。本发明通过配方设计和复合涂层的使用，实现了卫生陶瓷的超疏水自清洁性能；制备方法原料便宜、环保、工艺简单，便于推广和大规模使用，对于工业上有着极大的价值。

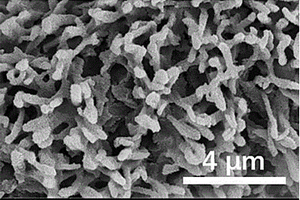

碳纳米阵列自支撑电极材料的制备方法 1146

 0

一种碳纳米阵列自支撑电极材料的制备方法，以电解处理过的碳布为集流体，置于二甲基咪唑和金属有机配体混合液体中反应，得到金属有机框架物(MOF)附着在碳布上（MOF/碳布）；再将上述MOF/碳布于高温碳化，去金属离子，电解活化，清洗，干燥，即得到MOF衍生碳纳米阵列自支撑电极材料。本发明制备的碳电极材料，具有自支撑特性，其MOF衍生碳纳米阵列特性，具有纳米阵列有序多孔结构、含氧官能团和含氮元素，提升了碳材料作为超级电容器的电极材料的电化学性能。本发明的方法简单、可控、工艺安全，所得的复合材料，能够直接用于超级电容器，锂硫/锌离子电池等其它储能器件领域也具有良好的应用前景。

快离子导体的制备方法及其产品 817

 0

本发明涉及一种快离子导体的制备方法及其产品，所述方法包括将锂源、镧源、锆源、钽源及溶剂进行混料，并控制所述钽源的摩尔百分含量为1.1mol％‑2mol％，结合砂磨工艺、烘干，得到混合干粉；其有利于在获得快离子导体较完整的晶界结构的同时，降低煅烧温度，缩短煅烧时间，从而降低工艺成本，适用于快离子导体的规模化生产制备，且所得快离子导体的粒径分布窄。

叠层钢化玻璃绝缘子及制备方法 1137

 0

本发明公开了一种叠层钢化玻璃绝缘子及其制备方法，这种绝缘子包括玻璃体、铁帽、钢脚、锁紧销、水泥胶合剂，玻璃体以直流型钢化玻璃为中心、外包裹铝硅玻璃或低硼硅玻璃，直流型钢化玻璃包括以下原料：石英、氧化铝、氧化铁、氧化钙、氧化镁、氧化钾、氧化钠、氯化锂、氧化硼、二氧化钛，玻璃体外表面上涂覆二氧化钛膜层；本发明叠层钢化玻璃绝缘子具有高机械强度、抗污闪能力强并且适用于直流电中。

瓷绝缘子及其制备方法 992

 0

本发明公开了一种瓷绝缘子及其制备方法，属于瓷绝缘子领域，所述瓷绝缘子主要包括如下质量份数的原料：二氧化硅40～60份、氧化铝10～15份、蛋白土8～10份、碳酸镁8～10份、高岭石5～8份、氧化钠5～8份、氧化钾5～8份、硅藻土5～8份、氧化铋3～5份、氧化锆3～5份、氧化铈3～5份、碳酸锂1～3份、碳酸钡1～3份、二氧化钛0.5～1份，所述蛋白土、所述硅藻土的堆密度均为0.36～0.55g/cm³。本发明公开的瓷绝缘子及其制备方法，外观检查合格率提升23％、抗弯强度至少可提升130KN/cm²，抗折强度至少可提升22KN/cm²，电击穿强度至少增加8.88KV/mm。

饮水机专用增压泵低噪音轴承润滑脂及其生产工艺 1183

 0

本发明公开了一种饮水机专用增压泵低噪音轴承润滑脂及其生产工艺，该饮水机专用增压泵低噪音轴承润滑脂按质量份数计为：PAO 700‑750份、环烷基油82份、十二羟基硬脂酸130‑140份、癸二酸18‑19份、氢氧化锂30‑31份、二苯胺14.5‑15.5份、T353为4.7‑5.3份、T705A为4.7‑5.3份。该润滑脂能使装置在运转时，噪音极小，同时，具有极强的防水性，而且，具备较高的极压抗磨性能，保证了饮水机专用增压泵轴承在使用中的各种性能和状态；该润滑脂的生产工艺能充分整合各种原料，使其互相之间融合性更好，并结合工艺过程的突破，使润滑脂的结构得以改善，全面提升了其高静音、防水性和强度。

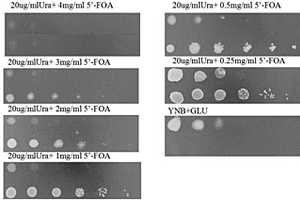

无抗性标记营养缺陷型鲁式酵母的制备方法 1074

 0

本发明提供了一种无抗性标记营养缺陷型鲁式酵母的制备方法。该技术方案首先分析了鲁式酵母的URA表达基因，分别针对其CDS序列的上游片段和下游片段设计引物，以鲁式酵母总DNA为模板扩增得到目的片段后，分别与pMD19‑T载体连接，再以重组质粒为模板、使用Pfu酶分别扩增，得到上、下游片段。在此基础上，通过融合PCR手段将上、下游片段连接，从而得到了去除URA基因的CDS区域的敲除载体，基于该同源重组片段，本发明利用pMD19‑T载体构建重组质粒，而后通过PEG‑醋酸锂方法转化野生型菌株，对转化产物先以限制性培养基初筛，再通过PCR方法直接验证，最后用含梯度浓度5’‑FOA的培养基进一步验证。本发明所构建的工程菌具有严格的URA营养缺陷特征，同时遗传稳定性良好。

水溶-干燥法制备LiFePO4/C复合正极材料的方法 713

 0

本发明公开了一种水溶-干燥法制备LiFePO4/C复合正极材料的方法。本发明首先按1:1的摩尔比称取锂磷源LiH2PO4和二价铁源FeC2O4·2H2O并加入蒸馏水搅拌使混合均匀，然后加入水溶性碳源，加热蒸发使大部分水除去至粘稠胶状，在保护气体下将混合物前驱体在300℃-400℃预处理5h除去不参与最终固相合成的杂质气体，自然冷却至室温后将预处理得到的粉体球磨，最后在高温下600℃-800℃焙烧得到LiFePO4/C复合正极材料。采用本发明方法制备的LiFePO4/C复合正极材料，在0.5C下放电比容量达到150mAh/g，5C下放电比容量达到127mAh/g，10C下放电比容量接近110mAh/g。

高性能碳负极PTCDA硬碳材料及其制备方法 1015

 0

本发明公开一种高性能碳负极PTCDA硬碳材料及其制备方法，本发明采用固相烧结苝四甲酸二酐即可制得产品，即利用惰性气体下高温烧结苝四甲酸二酐负极材料得到块状碳材料，采用苝四甲酸二酐直接烧结成碳材料，所用原料简单，无需石墨等其他掺杂材料，工业化生产成本低，原料易得，具有制备方法简单，环保无毒等优点；碳材料采用苝四甲酸二酐直接烧结得到，制备过程烧结温度低，更容易实现，控制简单，更容易工业化生产，获得PTCDA有机碳，用作锂离子电池的负极材料，表现出良好的循环性能和容量性质，与传统的石墨相比，具有更好的循环稳定性。

用于高温烧成骨质日用瓷的泥釉料配方 1209

 0

本发明涉及一种用于高温烧成骨质日用瓷的泥釉料配方，属于陶瓷制品技术领域。其泥料和釉料配方成分的重量份数为，泥料：滑石70‑80份、骨炭粉3‑4份、长石3‑6份、膨润土4‑7份、大同土9‑13份、腐殖酸钠0.2‑0.5份；釉料：钾长石55‑62份、石英9‑12份、龙岩土9‑11份、锂云母3‑4份、氧化锌3‑5份、废瓷粉9‑10份、骨炭粉2‑3份经过泥料和釉料制备、成型、干燥、施釉、高温烧成获得制品，其烧成时间为8‑12h，最高烧成温度为1280‑1320℃。本发明烧成的新型骨质日用瓷透明度、强度和白度好，光洁、观赏价值高，因此具有广阔的应用前景。

高效清洁分离正极材料与铝箔的方法 1041

 0

本发明公开了一种高效清洁分离正极材料与铝箔的方法，该方法旨在解决现今正极材料与铝箔集流体的分离存在会产生大量有毒有害的废液、废气，对环境危害大，而且正极材料与铝箔分离效率低，并且获得的正极材料和铝箔产品纯度低，后续回收困难的技术问题。该方法的步骤为：先通过过热蒸汽对废旧锂离子电池的正极片进行加热，再通过冷风对加热后的正极片进行快速冷却至室温，最后通过振动筛对冷却后的正极片进行振动筛分，得到正极材料和铝箔。本发明的方法可实现正极材料与铝箔集流体的分离效率达到98％以上，分离效率极高，而且得到的正极材料和铝箔纯度均可达98％，后续回收利用简单便捷。

磨削弧齿的磨具的制备方法 1044

 0

本发明公开了一种磨削弧齿的磨具的制备方法，包括以下步骤：结合剂炼制，称取二氧化硅、三氧化二铝、三氧化二硼、碳酸锂、碳酸钠，搅拌，加热保温，淬冷，破碎；成型料混配，称取CBN磨料、填料、粘结剂和步骤S1所得结合剂，搅拌均匀；垫层料混配，称取填料、粘结剂和步骤S1所得结合剂，搅拌均匀；坯体成型：加入垫层料和CBN成型料，采用油压机成型，脱出坯体；高温煅烧；坯体加工得到一种磨削弧齿的磨具。本发明的制备方法简单可行，制备出磨具能大幅提高磨削弧齿的加工效率，批量磨削齿形的稳定性高，减少磨削过程中金刚石滚轮的损伤。

环保型无烟无硫防潮剂及其制备方法 1201

 0

本发明涉及一种环保型无烟无硫防潮剂及其制备方法，属于环保烟火药领域。组分包括：硝化竹纤维素、硝基胍、二硝基甲苯、组分A、水杨酸、2‑羟基‑4‑正辛氧基二苯甲酮、次氮基三亚甲基磷酸、天然维生素E、甲基硅油、柠檬酸钠、改性介孔二氧化硅、3‑氨基‑1,2,4‑三氮唑、六水合硝酸钴和无水氯化锂。本发明提供的一种环保型无烟无硫防潮剂，结构中含有机金属框架组分，其多孔道结构具有良好的吸湿效果。具有防潮、防腐抑菌、缓蚀的优点，并且无烟无硫，绿色环保，贮存期可达3年以上。制备工艺简单，反应条件易控制，原料易得，成本较低，适合放大生产，可实现产业化。

提高硅粉导电性的方法 1128

 0

一种提高硅粉导电性的方法，包括如下步骤：依次采用丙酮和水溶液对p型/n型硅粉原料进行清洗；然后将清洗后的p型/n型硅粉置于含三族/五族元素的溶液中搅拌混合，接着对混合后的p型/n型硅粉进行抽滤、烘干；最后在保护气氛下对上述混合后的p型/n型硅粉进行热处理，目的是使三族/五族元素扩散进入硅中以起到掺杂的作用，从而提高硅粉的导电性。本发明工艺简单、成本低廉、硅粉导电性可控，非常适合大规模产业化生产，有望在锂离子电池、光电材料及传感器等领域得到很好的实际应用。

利用废旧电池中石墨一步氧化还原制备石墨烯的方法 1009

 0

本发明公开了利用废旧电池中石墨一步氧化还原制备石墨烯的方法，其按照以下步骤进行：步骤一、通过还原氨浸出废旧锂离子电池得到废石墨；步骤二、步骤一得到的废石墨通过氧化剂氧化、插层剂插层，辅助试剂辅助氧化还原并剥离制备还原氧化石墨烯；步骤三、步骤二剥离后的石墨烯通过清洗剂除去表面的金属离子；步骤四、将步骤三获得的氧化还原石墨烯烘干得到石墨烯产品。本发明的优点：金属浸出后的废石墨制备石墨烯，变废为宝，成本低廉；氧化体系不使用传统的硝酸盐，提高了石墨烯品质，避免了环境污染；通过过氧乙酸协助一步氧化还原制备石墨烯，简化了石墨烯制备工艺，避免了其他危险有机物的使用，产生的氧气有利于环境。

磨加硅溶胶制备高耐碱性陶瓷釉上彩熔剂的方法 1008

 0

本发明公开一种磨加硅溶胶制备高耐碱性陶瓷釉上彩熔剂的方法，按以下配方重量百分比组成：石英24%、硼酸46.7%、氧化铝11.7%、碳酸锂3.7%、硝酸钾1.6%、碳酸钠1.2%、轻质碳酸钙6.5%、五氧化二铌0.7%、五氧化二钽3.9%，采取熔剂配料时不加入石英原料，待熔剂熔制后将缺少的石英原料用硅溶胶的形式加以配合补充，然后彩烤。利用该方法所制备出的陶瓷釉上彩熔剂，耐碱性优良、适合洗碗机使用的无铅陶瓷釉上彩熔剂，其耐碱性达到欧盟耐洗碗机检测标准最优级的要求，该熔剂可显著提升我国日用陶瓷品质，同时降低了熔剂的熔制温度，大幅降低了能耗，因此具有广阔的市场前景。

轨道螺栓防锈润滑脂组合物及制备工艺 812

 0

本发明涉及一种轨道螺栓防锈润滑脂组合物及制备工艺，属于石油化工及有机合成技术领域。由下列质量份的原料制成：基础油50～60、稠化剂35～45、防锈剂3～10、抗氧化剂0.5～1；所述基础油选用低凝点中间基矿物油；所述稠化剂选用高级脂肪酸锂钙复合皂；所述防锈剂选用石油磺酸钡与二壬基萘磺酸钡的组合物；所述抗氧化剂选用二苯胺。本发明在潮湿环境及含酸、碱、盐条件下，对轨道螺栓有较好的防锈性能，适合我国南、北方‑50～100℃环境温度，在全天候条件下使用不流失，不固化，不龟裂，能保持较好的油膜状态。同时对环境不产生污染、对工人身体健康不带来危害的油脂。

用于铝及合金熔体处理的熔剂及其制造方法 1049

 0

本发明提供了一种用于铝及合金熔体处理的熔剂及其制造方法。该熔剂主要由氯化钾、氯化镁和氟盐组成，各组分比例为：氯化钾25-65%，氯化镁30-70%，氟盐2.5-25%，各组分总和为100%。其制备方法是将各组分装入坩埚中在高温下熔化，并混合均匀，然后倒出冷却凝固，再破碎，并筛分，最后用包装袋封装。该熔剂是铝合金熔炼过程中所需的精炼剂，具有很好的精炼效果，能有效去除钠、钙、锂等碱金属元素和氧化物夹杂，同时具有良好的打渣效果。

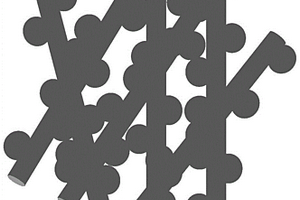

纳米分子筛/PI纳米纤维膜及制备方法 846

 0

本发明公开了一种纳米分子筛/PI纳米纤维膜及制备方法，本发明将纳米分子筛纳米颗粒分散在有机溶液中，再加入二酐和二胺，得到纳米分子筛/PAA溶液；将所述纳米分子筛/PAA溶液进行静电纺丝，得到纳米分子筛/PAA纳米纤维膜；将纳米分子筛/PAA纳米纤维膜进行干燥处理并进行亚胺化，得到纳米分子筛/PI纳米纤维膜；纳米分子筛/PI纳米纤维膜，提高了锂离子迁移速率，降低了电池内阻，因此提高了电池循环寿命。

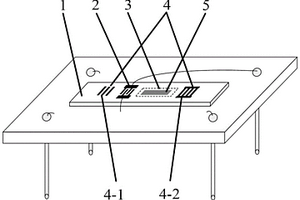

反射延迟线型声表面波湿度传感器 1097

 0

本发明公开了一种反射延迟线型声表面波湿度传感器，所述声表面波湿度传感器包括压电基底(1)，压电基底(1)上表面设置声表面波叉指换能器(2)和声表面波反射栅(4)，声表面波反射栅(4)设置在声表面波叉指换能器(2)的两侧，在声表面波叉指换能器(2)和一侧的声表面波反射栅(4)之间设置镀膜区(3)，镀膜区(3)的表面涂覆敏感层(5)。本发明通过采用耐辐射性强的敏感层结构、铌酸锂压电基底及铝电极结构，确保了传感器在辐射环境下的稳定性，相对湿度区间为10％‑100％的条件下，可以达到5％的灵敏度，用于核电站反应堆冷却系统管道泄露监测的可解决核冷却管道泄露高湿度监控布线难、维护难的问题。

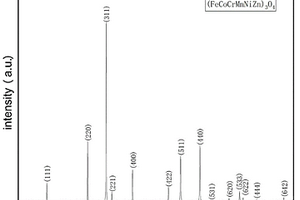

六元尖晶石型铁钴铬锰镍锌系高熵氧化物及其粉体制备方法 1125

 0

本发明公开了一种六元尖晶石型铁钴铬锰镍锌系高熵氧化物及其粉体制备方法，高熵氧化物化学式为(FeCoCrMnNiZn)₃O₄，其晶体结构为面心立方结构，空间点群为Fd‑3m。本发明的制备工艺步骤为：将Fe₂O₃、Co₂O₃、Cr₂O₃、MnO₂、NiO和ZnO粉末按摩尔比1∶1∶1∶2∶1∶1球磨混合，将球磨完的粉体经过干燥、过筛；然后在马弗炉中煅烧加热至800～1000℃，煅烧时间为1～3小时，煅烧后炉冷至室温，得到单相尖晶石结构的(FeCoCrMnNiZn)₃O₄高熵氧化物粉体材料。本发明中的制备方法具有成本低廉、生产周期短、可工业化生产、操作过程简单和能耗低等优点，且制得的粉末纯度高、粒径较小且分布均匀，可广泛应用于超级电容器电极、锂离子电池电极、电解水制氢等新型能源材料领域。

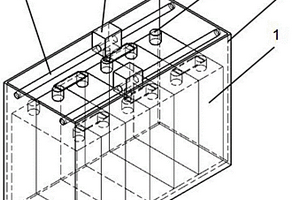

移动式的电池主动均衡装置 910

 0

本发明属于一种移动式的电池主动均衡装置，目前，市场上的很少有通过移动模块来实现电池主动均衡的装置，而电池均衡是电动汽车必不可少的一部分，高效率低成本的无损主动均衡装置有很大的市场，本发明包括锂电池组、移动模块、均衡电路模块及均衡控制模块，移动模块固定安装在所述电池组箱体上，所述均衡电路模块与所述移动模块连接，所述均衡控制模块与所述移动模块及所述均衡电路模块连接，并可控制均衡控制模块与移动模块的移动和电池均衡动作，通过移动滑块的滑动与电池电极相连接，并连接外部蓄能装置给电池组充放电，达到电池均衡的目的；优点在于结构简单，原理清晰；可实现大电流的主动均衡，提高均衡效率。

正极材料表面改性方法及采用该方法制得的正极材料 1096

 0

本发明涉及锂离子电池领域，公开了一种正极材料表面改性方法及采用该方法制得的正极材料。改性方法包括：水洗正极材料Li_aNi_xCo_yM_zO₂，真空烘干得到干料，其中a、x、y和z的取值范围分别为0.95＜a＜1.06，0.6＜x＜1，0＜y＜0.2，0＜z＜0.2，M为Al、Mn、Zr中的至少一种；将所述干料置入真空密闭容器，通入在载气中混合有气化酸性氧化物的混合气体，所述气化酸性氧化物在所述干料的各颗粒的表面充分反应，进行气相包覆即得。

制备DL-高胱氨酸的尾气处理方法 947

 0

本发明公开了一种制备DL‑高胱氨酸的尾气处理方法，属于医药领域，所述尾气包括二氧化硫气体和二甲基二硫醚气体，采用氧化吸收液对所述尾气进行处理。先将所述尾气经改性硅酸镁锂进行处理，然后再通入氧化吸收液中进行处理，处理后所得溶液静置分层，水油分离后取油相；最后采用萃取剂将油相进行萃取冷凝脱除。本发明的一种制备DL‑高胱氨酸的尾气处理方法，采用氧化吸收液能够分别使二甲基二硫醚生成无色无味的二甲基亚砜，二氧化硫则生成硫酸，从而从根本上消除了有毒、难闻气体的散发，同时所用氧化吸收液即使进入污水处理系统的芬顿氧化单元操作也不会因为重新酸化而使有毒气体重新溢出。
