辽宁沈阳有色金属环境保护技术理论与应用

改性膨润土及其制备方法和应用 1083

 0

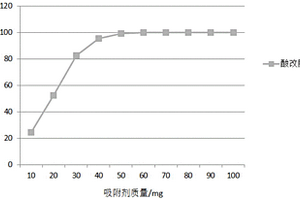

本发明公开一种改性膨润土的制备方法及其应用。以钙基膨润土作为基础原料，使其与质量分数为20％的硫酸混合得到的溶液。用六联磁力加热搅拌器以1500r/min搅拌15min，静置2h，使其充分混合、反应。使用低速离心机6000r/min进行离心分离，用蒸馏水将膨润土进行洗涤操作直到其pH值呈中性，放入105℃的烘干箱中进行烘干至恒重，最终得到改性膨润土固体。其后进行研磨至粉末状。与现有改性膨润土相比较对于印染废水中的色素具有更强的吸附能力，可以达到98.13％。利用本发明处理染料废水可降低含染料废水的色度，去除浊度、COD、SS等，去除率高，去除效果好的特点。

氯化钙融雪剂的生产方法 1116

 0

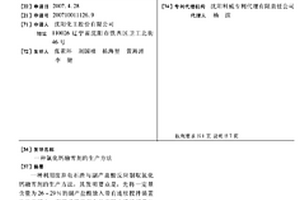

一种利用废弃电石渣与副产盐酸反应制取氯化钙融雪剂的生产方法,其发明要点是:先将一定量含量为26-29%的副产盐酸放入带有连续搅拌装置的反应罐中,在连续搅拌下向反应罐中连续缓慢地加入含氢氧化钙固体物占60-70%的废弃物电石渣,在连续搅拌下使两种反应物反应完全,在电石渣与副产盐酸的反应不再剧烈时,测试PH值,直至PH值呈7-8时视反应终止;将该呈悬浊态的反应液进行真空抽滤;取其清液进行蒸发,干燥得到白色粉末状氯化钙产品,该产品即为氯化钙融雪剂。本发明由于采用两种化工副产品废弃物为原料将其得到充分地利用,而生产一种降低环境污染,有利于环保的,又能获得一定经济效益的氯化钙融雪剂的生产方法。

Fe³⁺负载复合催化剂及其制法和类芬顿污泥脱水预处理方法 797

 0

一种Fe³⁺负载复合催化剂及其制法和类芬顿污泥脱水预处理方法，属于城镇固体废弃物处置与资源化利用领域。该Fe³⁺负载复合催化剂的载体为污泥颗粒与粘土矿物，其中，按质量比，污泥颗粒：粘土矿物＝(3～5)：1；Fe³⁺负载复合催化剂中Fe³⁺的平均负载量为5～10mmol/g。其制法为：将载体混合后，加入FeCl₃溶液，造粒，干燥煅烧制得。将该Fe³⁺负载复合催化剂中，以Fe³⁺替代Fe²⁺，与H₂O₂在原污泥pH条件下发生类芬顿反应，从而对污泥进行高效、经济的污泥强化脱水预处理。Fe³⁺负载复合催化剂可以回收利用。该方法可以使污泥达到快速且高效脱水的目的，减少污泥后续处理成本，实现了以废治废，具有经济性和实效性。

利用油页岩半焦或油页岩灰分级提取多种产品的方法 943

 0

本发明公开了一种利用油页岩半焦或油页岩灰分级提取多种产品的方法，包括：收集油页岩半焦或油页岩灰作为原料，原料经粉碎后备用；利用粉碎后的原料提取碳酸钙产品和/或二氧化硅产品。本发明可使油页岩固体废弃物中的钙、硅等成分实现有效分离，同时获得碳酸钙和二氧化硅(白炭黑)等产品，同时工艺物料可循环，中间产物铵溶液、氨气实现循环使用，产生的二氧化碳回收并高值化利用，提取剩余的废渣也可用于建筑材料和提铝原料等领域，基本没有三废排放，环境效益显著。

含镍矿的综合利用方法 956

 0

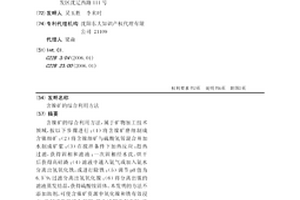

含镍矿的综合利用方法，属于矿物加工技术领域，按以下步骤进行：（1）将含镍矿磨细制成含镍细矿；（2）将含镍细矿与硫酸氢铵混合并加水制成矿浆；（3）在搅拌条件下加热反应；趁热过滤，获得固相和滤液；一次固相经水洗、烘干后获得高硅渣；（4）滤液中通入氨气或加入氨水分离出氢氧化铁，或进行除铁；（5）调节pH值为6.5~9，过滤分离出氢氧化镍；（6）将分离出镍的滤液蒸发结晶，获得硫酸铵固体。本发明的方法不添加助剂，可使含镍矿资源中氧化镍和铁有效浸出，达到了资源综合利用，整个过程没有废气、废液、废渣的排出。

具有抗氯离子侵蚀性能的预制再生混凝土地下室剪力墙结构 671

 0

本实用新型属于固体废弃物综合利用领域，具体涉及一种具有抗氯离子侵蚀性能的预制再生混凝土地下室剪力墙结构，本实用新型技术方案如下：一种具有抗氯离子侵蚀性能的预制再生混凝土地下室剪力墙结构，其特征在于，该结构由预制再生混凝土剪力墙、水泥基渗透结晶防水涂料防水层、水泥砂浆找平层、基层处理剂、聚苯板保温层、表面抗裂砂浆层组成，预制再生混凝土剪力墙内部设置椭圆空心并浇筑普通混凝土，有良好的保温及隔声性能，用于配置再生混凝土的胶凝材料为硫铝酸盐水泥，其抗氯离子侵蚀性能良好。该实用新型专利在保证墙体力学性能的同时，提升了墙体的抗氯离子侵蚀性能，同时，推进了固体废弃物在建筑结构中的应用。

钢铁冶炼尘泥灰强化餐厨垃圾厌氧消化产甲烷的方法 876

 0

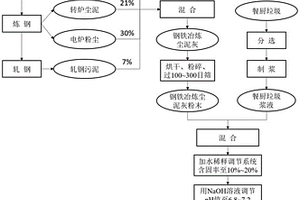

本发明属于固体废弃物能源化利用领域，尤其涉及一种钢铁冶炼尘泥灰强化餐厨垃圾厌氧消化产甲烷的方法。包括以下步骤：(1)收集钢铁冶炼过程中的尘泥灰，烘干、粉碎、过筛，形成粉末；(2)将餐厨垃圾与钢铁冶炼尘泥灰粉末混合，加入厌氧消化反应器；(3)在厌氧消化反应器中，进行厌氧消化产甲烷。钢铁冶炼尘泥灰来源广泛，易获得，并能促进餐厨垃圾厌氧消化产甲烷，有效克服了厌氧消化工艺过程中额外投入添加剂导致成本增加的缺点。本发明符合“以废治废”的理念，有效减少钢铁冶炼尘泥灰和餐厨垃圾造成的环境问题，为钢铁冶炼尘泥灰和餐厨垃圾的资源化利用提供了新方法，带来的经济、社会和环境效益较高，有工业化运用潜力。

夹心保温再生混凝土叠合楼板结构 980

 0

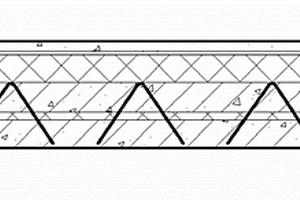

本实用新型属于固体废弃物综合利用领域，具体涉及一种夹心保温再生混凝土叠合楼板结构，本实用新型技术方案如下：一种夹心保温再生混凝土叠合楼板结构，其特征在于，该结构由现浇再生混凝土板、预制再生混凝土板、轻集料填充层、改性聚丙烯保温层、聚氨酯防水涂料防水层、细石混凝土找平层、水泥砂浆抹灰层组成，现浇再生混凝土板与预制再生混凝土板中间设置改性聚丙烯保温层，具有良好的保温效果，预制楼板现浇叠合层上部设置有轻集料填充层，隔热隔声性能好，用于配制再生混凝土的胶凝材料为过硫磷石膏矿渣水泥，其具有强度高，耐水性好等特点。该实用新型专利在保证楼板力学性能的同时，提升了墙体的保温隔声性能，同时，推进了固体废弃物在建筑结构中的应用。

建筑用给排水专用装置 918

 0

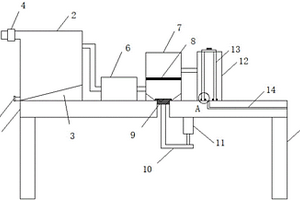

本实用新型公开了一种建筑用给排水专用装置，包括装置座、第一沉淀仓、集料板、进水阀、排污管、电子絮凝器、第二沉淀仓、过滤网、活动塞、升降杆、液压杆、消毒仓、活性炭滤板、出水管、支撑腿、顶盖和定位座。本实用新型的有益效果：通过在装置座上方设置第一沉淀仓、电子絮凝器、第二沉淀仓和消毒仓，使得建筑废水能够通过通过第一沉淀仓、电子絮凝器、第二沉淀仓进行固体废物的收集处理，且通过消毒仓进行消毒，使得排出的水能够进行后续的利用，通过在第一沉淀仓底部倾斜设置集料板，且在集料板底部一端设置排污管，使得第一沉淀仓内的沉淀物能够排出，通过在第二沉淀仓中部设置过滤网，使得水中的固体物质能够通过过滤网进行隔离。

设置防护层的抗侵蚀再生混凝土路缘石 796

 0

本实用新型属于固体废弃物综合利用领域，具体涉及一种设置防护层的抗侵蚀再生混凝土路缘石。本实用新型的技术方案如下：一种设置防护层的抗侵蚀再生混凝土路缘石，包括路缘石芯材，路缘石防护层，预留孔洞，钢丝网，连接件。所述路缘石芯材是路缘石主体混凝土结构，所述路缘石防护层设置在路缘石芯材左侧壁和上侧壁，所述预留孔洞是预留在路缘石两侧的以等边直角三角形为底的棱柱体缺口，所述钢丝网设置在路缘石防护层内部，所述连接件连接路缘石防护层和路缘石芯材。本实用新型提高路缘石抗氯离子侵蚀能力的同时，提高阻水性能，增长了路缘石的使用寿命，避免了多次更换的问题，提高固体废弃物的利用。

利用粉煤灰制备硫酸铝的方法 683

 0

本发明涉及一种利用工业固体废弃物处理制备硫酸铝的方法,尤其涉及一种利用粉煤灰制备硫酸铝的方法。它包括以下步骤:将粉煤灰机械活化;将机械活化后的粉煤灰与水按照重量1∶0.5～2.5的比例混合,加入浓硫酸与粉煤灰的重量比为0.3～2.2∶1的浓硫酸在反应釜中,温度为120℃～230℃,压力为0.11MPA～0.50MPA,保持温度1H～8H,生成碱式硫酸铝;反应降温后固液分离,向碱式硫酸铝液体中加入硫酸,调节体系盐基度至0.1～0.4,PH值3～4,使其转化为硫酸铝溶液;硫酸铝溶液蒸发浓缩至110℃～120℃,冷却结晶析出硫酸铝晶体。

填充阻燃剂纳米氢氧化镁铝的制备方法 1161

 0

本发明涉及填充阻燃剂纳米氢氧化镁铝的制备方法,该制备方法以转炉渣为原料,硫酸为浸出剂,经除铁,控制PH值,经过热结晶法处理后,再经过滤、洗涤和干燥处理,最终获得纳米氢氧化镁铝产品。本发明使用的是钢铁行业的固体废弃物——转炉渣为原料,生产成本低,工艺流程短,产品质量好。纳米氢氧化镁铝具有高效阻燃、增强强度和电绝缘性等功能,可用作中等强度的填充剂,也可以应用于柔性PVC电线和电缆中。

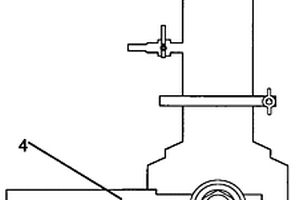

厌氧消化罐进出料装置 1116

 0

厌氧消化罐进出料装置,包括进料罐体和出料罐体,进料罐体包括进气阀门,紧固螺栓,进料阀门和球阀。两个进气阀门分别置于进料罐体的上端和侧面。通过紧固螺栓将进料罐体连接起来。进料阀门通过球阀固定在进料罐体的下端。在球阀上有孔。出料罐体的结构与进料罐体相同,只不过相应的进气阀门变成了出气阀门,进料阀门变成了出料阀门。随着环境保护意识的加强和对可再生能源需求的增加,利用厌氧消化工艺处理粪便和城市有机生活垃圾等有机固体废弃物的研究发展得较快,并在工程中开始实践,但人们过多的研究厌氧消化过程工艺流程及影响因素,而忽略了重要的进出料系统的设计和研究,尤其是对进出料的质量控制及进料氧气吹脱没有进行深入研究,因此本发明对研究厌氧消化反应有着重要的现实意义。

煤矸石基烧结型透水砖及其制备方法 896

 0

本发明公开了一种煤矸石基烧结型透水砖及其制备方法，涉及工业固体废弃物处理和透水铺装材料技术领域。本发明以质量百分比为30％～70％的煤矸石和黏土进行混合，并加入混合料10％的水，按照混合料体积的30％～150％加入膨胀珍珠岩，通过混料、搅拌均匀后在万能压力试验机下压制成型并干燥，最后放入高温烧结炉中烧制成品。本发明以固体废弃物煤矸石辅以黏土制备烧结型透水砖，充分利用煤矸石中的碳作为高温发泡剂，以及膨胀珍珠岩在高温下的造孔作用，通过煤矸石、黏土和膨胀珍珠岩的级配来调节成品透水砖的结构，生产出的透水砖透水性能良好，劈裂抗拉强度高，成本低效益高，适用于人行道、广场、小区等的透水铺装结构和路面。

提高氢氧化铝焙烧过程氧化铝回收率的方法 1041

 0

本发明涉及一种提高氢氧化铝焙烧过程氧化铝回收率的方法，包括下述步骤：在第一旋风收尘器和电收尘器之间增加第二旋风收尘器，第一旋风收尘器的第一次废气进入增加的第二旋风收尘器，第二旋风收尘器收下来的固体物料与第一旋风收尘器收下来的固体物料一起去旋风预热器预热，第二次废气去电收尘器。本发明的优点和效果如下：增加旋风收尘器后，电收尘出口气体含尘可以减少80~90%，折合到生产每吨氧化铝，可多回收氧化铝0.12~0.14kg，年产100万吨的氧化铝企业每年可多回收氧化铝120~140吨，电收尘器入口含尘浓度越高，得到的收益越大。

补偿式曝气免翻堆好氧发酵装置 1038

 0

本发明涉及有机固体废物处理技术领域，尤其涉及一种补偿式曝气免翻堆好氧发酵装置。该装置包括曝气装置和搅拌装置，曝气装置设置在发酵筒体内，包括两根管路规格相同的曝气管，两根曝气管呈涡旋线形状互相嵌入，曝气管上设置有多个曝气孔，曝气孔与曝气管成120°向下等间距交错排列，搅拌装置包括搅拌轴、搅拌桨叶和多个叶片支撑杆，搅拌桨叶沿所述搅拌轴呈螺旋线上升走向，搅拌桨叶通过叶片支撑杆固定连接在所述搅拌轴上。本发明采用了补偿式布管方式，使曝气更加均匀，减少了厌氧发酵区域，使有机固体废物好氧发酵更加充分，提升发酵效果，内部的搅拌装置可以达到翻堆操作的效果，使物料充分混合并搅拌均匀。

水稻降镉调理剂及水稻降镉方法 823

 0

本发明属于耕地污染治理技术领域，具体涉及一种水稻降镉调理剂及水稻降镉方法，所述水稻降镉调理剂由菇渣、草木灰、泥炭、贝壳粉中的一种或几种组成；在受中轻度镉污染的水稻土壤中每亩基施该调理剂100‑150公斤，可有效降低稻米中镉含量。该方法主要利用农业固体废弃物作为降镉调理剂。使用本发明的方法，在受中轻度镉污染的水稻土壤上栽培的稻米镉含量比对照降低20％‑55％。本发明具有材料易寻且原材料储备量大、成本低廉、方法简单、环境友好、降镉明显等特征，同时实现了农业固体废弃物资源化再利用，兼顾了食品安全和环境保护。

结晶紫内酯的合成方法 771

 0

结晶紫内酯的合成方法，涉及一种热压敏染料的合成方法，以尿素、二甲基苯胺、间二甲氨基苯甲酸、对二甲氨基苯甲醛等物质为原料进行合成，经过席夫碱阶段、尿素中间体阶段、无色结晶紫阶段和最后的氧化反应阶段，合成结晶紫内酯。合成方法包括阶段：（1）席夫碱阶段：对二甲氨基苯甲醛和尿素反应生成席夫碱；（2） 尿素中间体阶段：上一阶段生成产物和二甲基苯胺反应得到尿素中间体；（3）无色结晶紫内酯阶段：尿素中间体和间二甲氨基苯甲酸为原料反应生成无色结晶紫；（4）氧化反应阶段：无色结晶紫经过氧化氢催化氧化生成结晶紫内酯。该方法为避免杂质生成的合成方法，从而提高了产品的收率，同时减少了固体废料的排放。

盐酸处理粉煤灰制备氧化铝的方法 857

 0

本发明公开了一种工业固体废弃物处理利用生产氧化铝的方法，尤其涉及一种盐酸处理粉煤灰制备氧化铝的方法。包括下述步骤：将粉煤灰活化；将活化后的粉煤灰与15%~36%浓度的盐酸混合，比例为盐酸中的HCl与粉煤灰中氧化铝和氧化铁的摩尔比为4~9，混合后的浆液送入反应器中，加热至90℃~230℃，反应时间1h~8h；反应降温后固液分离，得到氯化铝液体和高硅渣，蒸发浓缩或干燥后得到结晶氯化铝；结晶氯化铝分解得到粗γ-Al2O3和氯化氢气体；粗γ-Al2O3经拜耳法工艺制备冶金级氧化铝，残渣为高铁渣，可以作为炼铁原料。本发明不添加任何助剂，可使粉煤灰中氧化铝有效浸出，氧化铝的浸出率可达到85%以上。

混凝土活化剂及其制备方法 823

 0

本发明公开了一种混凝土活化剂及其制备方法，属于建筑材料技术领域。所述活化剂由如下组分按照重量百分比组成：磷渣33‑42%、碱渣23‑26%、硅灰6‑8%、增强剂6‑8%、分散剂6‑8%、水6‑8%。本发明所采用的碱渣、磷渣，都属于工厂生产产生的固体废物，本发明将固体废物回收后经过一定处理再利用，减小了磷渣、碱渣造成的环境污染。同时也提高了其利用率；利用水洗法去除碱渣中的氯，按照水固比6：1的比例水洗三次以上，防止氯离子使钢筋发生锈蚀，同时操作简单，且最为经济。

利用生物燃料电池反应器产氢并发电转换的方法 739

 0

一种利用生物燃料电池反应器产氢并发电转换的方法,涉及环境与生物能源领域,本发明通过利用生物燃料电池(BFC)反应器处理固体或液体有机废弃物,可以将有机物转化为高附加值的氢气燃料或转化为电能,通过对BFC反应器产氢/发电转换电极过程的调控,可以提高能量的转化和使用效率。该方法将厌氧BFC反应器的电极与微生物耦合于一体,根据需要对有机物进行厌氧发酵,联动生物电化学单元反应进行产氢或发电转换。该方法通过直接有机物生物发酵的BFC反应器的电极过程的转换,可发展产氢或发电的清洁生物能源系统,进行产氢和发电生产的合理切换,提高反应效率。

利用焚烧飞灰制备硫铝酸盐水泥原料的方法及硫铝酸盐水泥的配方 1087

 0

利用焚烧飞灰制备硫铝酸盐水泥原料的方法，其步骤如下：对焚烧飞灰进行成分分析，明确其化学成分和重金属及氯的含量，将焚烧飞灰进行加速碳酸化或自然老化，待焚烧飞灰的pH值降至8.5-9.5时，停止碳酸化或自然老化；将加速碳酸化焚烧飞灰或自然老化飞灰与水以质量比为1：5-20混合，反应0.5-10分钟，进行液固分离，固体部分进行自然通风干化脱水，得到硫铝酸盐水泥原料。硫铝酸盐水泥的配方，将上述的硫铝酸盐水泥原料与硫铝酸盐水泥生料均匀混合，保证碱度系数（Cm）=0.97-1.02，铝硅比（n）>3。本发明避免产生酸或碱的二次污染和二次治理，代价低，含有的重金属含量很低；可以做到废渣零排放。

多孔钛酸钙重金属吸附剂的制备方法 665

 0

本发明公开了一种多孔钛酸钙重金属吸附剂的制备方法，它是利用糠醛工业的固体废弃物—糠醛渣为模板剂，采用溶胶凝胶法制备的多孔片状钛酸钙重金属吸附剂。将干燥的糠醛渣粉碎加入钛酸钙溶胶，搅拌均匀，烘干，得到糠醛渣-钛酸钙凝胶复合物，高温煅烧，氧化分解糠醛渣和钛酸钙凝胶中的有机物，得到多孔钛酸钙吸附剂。用于水中铅、镉、镍、铜、锌和银等多种重金属的同时吸附去除。采用糠醛渣为模板剂属于固体废弃物利用，同时利用了钛酸钙的高吸附性能和高稳定性，该方法合成吸附剂具有成本低，工艺简单，吸附剂的吸附容量大，适用范围广，水热稳定，耐酸碱性强，再生和回收方便等优点。

复合型碱激发低碳水泥及其制备方法 714

 0

本发明公开了一种复合型碱激发低碳水泥及其制备方法，属于建筑材料领域，该低碳水泥以粉煤灰和矿渣为原材料，以氢氧化钠和水玻璃为碱激发剂，以天然沸石为核化剂，以石灰为调凝剂，并在测定该体系具有较好的性能。本发明利用矿渣和粉煤灰这些工业固体废弃物，加入一定比例的碱激发剂、核化剂和调凝剂混合制得，原料无需开采、免炭烧、制备工艺简单、能耗低、成本低、市场广。从根本上改变了传统水泥生产过程中所产生的粉尘并大量减少二氧化碳的排放量，并且能充分利用工业固体废弃物，是真正清洁的绿色建筑材料。也是21世纪最具发展潜力的一种胶凝材料。

金属防腐剂基础料 799

 0

本发明涉及金属防腐剂基础料，其组份按重量份数配比为：油含量为35%的含油浮渣90份、催化剂0.5份。所述的催化剂为KOH/Al2O3负载型固体碱催化剂。所述的金属防腐剂基础料的外观为黑色透明液体，粘度（25℃）30mPa?s，附着力为1级。固含量62%，pH值7.0，密度（30oC）1.2g/cm3。本发明防腐剂基础料以含油浮渣为原料，充分利用含油浮渣中的高分子化合物制备可用于金属防腐的防腐剂基础料，不仅能够解决含油污水处理厂浮渣处置问题，减少浮渣的二次污染，而且还实现了废物回收利用，生产成本低，经济效益可观。

利用铬泥和镁法脱硫渣制备纳米铬镁尖晶石的方法 738

 0

本发明属于固体废弃物资源化利用技术领域，具体涉及一种利用铬泥和镁法脱硫渣制备纳米铬镁尖晶石的方法。本发明利用镁法烟气脱硫渣及化学沉淀法产生的铬泥为原料，在酸性条件下将二者溶解，溶液过滤后调节pH至中性，生成铬镁共沉淀；将沉淀物脱水干燥后，将其于马弗炉中焙烧；将焙烧后的样品经过稀盐酸洗涤，过滤干燥得到粒径为80‑500的纳米级铬镁尖晶石粉体。本发明将铬泥及烟气脱硫废弃物做为制备铬镁尖晶石的原料，对废弃物无害化处理的同时，实现废弃物的资源化利用，从而产生明显的经济效益、社会效益及环境效益。

利用半干法脱硫灰制备半水硫酸钙晶须的方法 693

 0

本发明属于固体废弃物资源化利用技术领域，具体涉及一种利用半干法脱硫灰制备半水硫酸钙晶须的方法。本发明以粉末状的半干法脱硫灰为原料，利用六价铬废水在酸性条件下将其充分氧化后，经脱水干燥后，得到氧化后的脱硫灰。分别以CaCl₂‑HCl混合溶液或MgCl₂‑H₂SO₄混合溶液作为基底液，加入一定量氧化脱硫灰，经水热处理后得到半水硫酸钙成品，基底液可重复使用。本发明将废弃物无害化处理的同时，实现废弃物的资源化利用，从而产生明显的经济效益、社会效益及环境效益。

环保超轻的污泥陶粒及其制备方法 1032

 0

一种环保超轻的污泥陶粒及其制备方法，属于固体废弃物处理及资源化领域。该环保超轻的污泥陶粒，包括的原料及其质量份数为：污泥40‑70份，页岩20‑40份，颗粒活性炭5‑10份，废酸3.5‑10份。其制备方法为：将污泥和废酸混合，加入颗粒活性炭后，进行微波改性，得到改性污泥；将改性污泥和粉磨后的页岩粉，混合造粒，将生料球在300‑400℃预热10‑30min，再置于1050‑1200℃烧结10‑30min，降温、冷却，得到环保超轻的污泥陶粒质轻，膨胀率高，堆积密度在186‑448kg/m³，具有优秀的理化性能，其生产原料易得，实现了湿污泥与废酸的再利用，减轻了环境污染，降低了生产成本。

基于城镇污泥堆肥泥质配制生态修复营养块的方法 1038

 0

本发明涉及一种基于城镇污泥堆肥泥质配制生态修复营养块的方法，属于固体废物资源化利用领域。所述一种基于城镇污泥堆肥泥质配制生态修复营养块的方法是以城镇污泥生物堆肥处理后的泥质为主料，与粘结剂和营养型保水剂混合，压制成边长为15 cm‑30 cm的正方体营养块。所述的一种基于城镇污泥堆肥泥质配制生态修复营养块的方法的优点在于：生产方法简单，该营养块可广泛用作盐碱地、沙化地、废弃矿场等的生态修复和园林绿化基质，且该营养块以污水处理产生的污泥废料为主料制成，实现了对污泥废弃物的资源化利用。

简易的新型变压器油过滤装置 1094

 0

本发明属于变电站应用设备技术领域，尤其涉及一种简易的新型变压器油过滤装置。本发明是由空气发生器通过管路延伸并连接至油桶A中，油桶A中还设有第二管路，第二管路的一端延伸在油桶A中，第二管路的另一端延伸并连接至废气净化器中；油桶A的下部连接有第四管路并延伸至油桶B中。本发明具有结构简单，操作方便，成本低廉，时间短，滤油效率高，效果好的显著特点。利用空气发生器产生的气体对废油进行吹扫，置换出其中的气体组份，达到滤油的目的。比购置滤油机的经济成本大大降低，使得变压器产生的废油可以重复利用。并且能够过滤废油中的固体杂质，避免置换出的气体污染大气，达到环保的作用。
