上海有色金属加工技术理论与应用

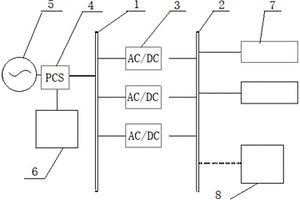

高压锂电池低压替换备电储能装置 830

 0

高压锂电池低压替换备电储能装置,包括交流母线(1)、直流母线(2)、AC/DC模块(3)、储能变流器(4)和高压锂蓄电池组(6)；高压锂蓄电池组(6)通过储能变流器(4)连接到交流母线(1)，交流母线(1)通过AC/DC模块(3)连接直流母线(2)。实现使用高压锂电池替换低压蓄电池提供备电。同样的空间可以装更多容量的备电系统，提供更多的备电容量，在提高系统备电时间的同时，可将多余的容量利用来提供储能应用。避免蓄电池的自放电损耗，显著提高备电系统的利用率。

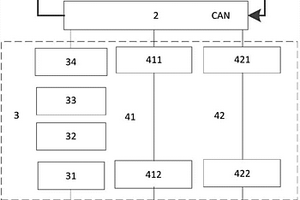

锂电池包智能热管理装置 1104

 0

本实用新型涉及一种锂电池包智能热管理装置，与由多个单体电池组成的锂电池包模块连接，包括中央控制器、温度检测模块、热管理模块和显示与设定模块，所述中央控制器、温度检测模块、热管理模块分别与锂电池包模块连接，所述显示与设定模块与中央控制器连接，所述热管理模块包括加热单元和冷却单元，所述加热单元包括加热驱动电路和分别与加热驱动电路连接的多个加热板，所述多个加热板分布设置于锂电池包模块底部和相邻单体电池之间，所述加热驱动电路与中央控制器连接。与现有技术相比，本实用新型具有提高电池的性能、延长电池使用寿命等优点。

用于锂离子电池负极的多孔硅@碳核壳纳米球及其制备和应用 1128

 0

本发明涉及一种用于锂离子电池负极的多孔硅@碳核壳纳米球及其制备和应用，该纳米球的制备过程具体为：将碱催化剂、碳前驱物和二氧化硅前驱物溶解在有机溶剂/水混合溶液中；碳前驱物和二氧化硅前驱物在碱催化作用下水解聚合，相分离沉淀形成二氧化硅@高分子核壳纳米球；然后高温碳化形成二氧化硅@碳核壳纳米球；进一步通过熔融盐还原，得到多孔硅@碳纳米球。与现有技术相比，本发明的材料应用于锂离子电池的负极时表现出优异的性能，首圈库伦效率高达86％，在电流密度为500mA/g下，循环150次后容量保持在800mAh/g，制备过程中原料易得，方法简单，成本低，有望在锂离子电池领域广泛应用。

用于含钛焊丝钢的低氟无锂保护渣 1160

 0

本发明公开了一种用于含钛焊丝钢的低氟无锂保护渣，其各组分质量百分配比为：CaO 25～40％；SiO₂ 25～40％；Mn₂O₃ 2～6％；B₂O₃ 3～10％；Al₂O₃ 2～5％；Na₂O 6～8％；MgO 5～7％；C 6～15％；F 0～2％；余量为其他不可避免的杂质。所述的低氟无锂保护渣为一种F含量低不含有Li对环境友好的保护渣，且所述的低氟无锂保护渣可以使得含钛焊丝钢在连铸过程中保护渣熔渣的性能稳定性大大提高，不仅保证了含钛焊丝钢连铸工艺的稳定顺行，而且可明显改善焊丝钢铸坯表面的质量缺陷例如结疤、夹渣。

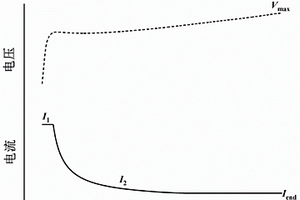

应力调控的长寿命锂离子电池快速充电方法 945

 0

本发明提供了一种应力调控的长寿命锂离子电池快速充电方法，将充电过程划分为两个阶段：第一阶段高电流恒流充电，第二阶段充电电流随时间不断变化，且充电过程中充电电流逐渐减小。本发明从而提供一种应力调控的避免快速退化的锂离子电池快速充电策略，本发明有效提高锂电池充电速率且不牺牲电池容量利用率及循环稳定性。本发明提供的协议在不牺牲循环稳定和容量利用率的情况下大大缩短了充电时间。

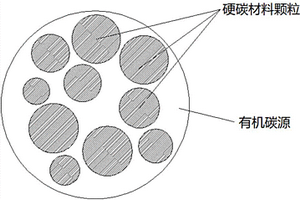

锂离子电容器负极材料颗粒及其制备方法 694

 0

本发明涉及锂离子电容器负极材料颗粒及其制备方法，i.硬碳材料颗粒与有机碳源通过高温捏合并挤出造粒，以形成在有机碳源中含有多颗相同或不同粒径硬碳材料颗粒的第一中间颗粒，ii.将所造颗粒粉碎到合适粒径，以形成在有机碳源中含有多颗相同或不同粒径硬碳材料颗粒的第二中间颗粒，iii.第二中间颗粒炭化形成成品。锂离子电容器负极材料颗粒包括：a.多颗相同或不同粒径硬碳材料颗粒，以及b.炭化材料，由有机碳源经过炭化后形成，所述的炭化材料包覆在硬碳材料颗粒个体的表面以及填充在硬碳材料颗粒之间。得到的锂离子电容器负极材料颗粒具有高倍率充放电性能。

锂离子电池负极材料、负极极片和扣式电池及其制备方法 1088

 0

本发明公开了一种锂离子电池负极材料、负极极片和扣式电池及其制备方法，所述锂离子电池负极材料的制备方法，包括如下步骤：将石墨烯粉末与铁源前驱体在水中混合形成混合溶液，使得石墨烯表层附着Fe³⁺；将含氮三维多孔骨架材料浸润在上述混合溶液中超声处理；将处理后的含氮三维多孔骨架材料冷冻干燥；将冷冻干燥后的含氮三维多孔骨架材料再进行热处理。本发明中锂离子电池负极材料电导率高，稳定性和安全性好，具有更优异的循环性能；制备过程简单容易实现，无污染，具有很高的工业化价值。

锂离子电池用石墨烯纳米复合负极材料及其制备方法 1173

 0

本发明公开了一种锂离子电池用石墨烯纳米复合负极材料及其制备方法，所述锂离子电池用石墨烯纳米复合负极材料，按照重量份的组分为：石墨烯30‑40份、碳纤维28‑44份、五氧化二磷8‑12份、纳米硅粉2‑4份、纳米二氧化钛2‑4份。所制备的锂离子电池具有优异的循环性能，常温下1C充放循环1500次容量保持在90％以上；6C倍率下放电是1C容量的94％以上；3C/10V过充测试电池不起火不爆炸；高温循环优异，60℃下1C充放循环1000次容量保持在80％以上；具有良好的安全性能，针刺、挤压、过充、过放等测试不爆炸、不起火。

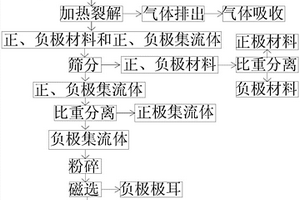

利用热裂解回收锂离子电池废弃物的方法 1035

 0

本发明公开了一种利用热裂解回收锂离子电池废弃物的方法，所述方法是使所述的锂离子电池废弃物在真空或气体保护下进行加热，通过加热作用使粘接正极材料与正极集流体的粘接剂或/和使粘接负极材料与负集流体的粘接剂或/和隔膜分解，从而使正极材料与正极集流体分离或/和使负极材料与负极集流体分离或/和使隔膜上粘附的正极材料和负极材料与隔膜相分离。采用本发明方法，不仅可以实现锂离子电池废弃物的资源化回收利用，而且环保，适于规模化处理；相对于现有技术，本发明具有显著性进步和深远社会意义。

铟掺杂镍钴锰酸锂材料的制备方法 873

 0

本发明公开了一种铟掺杂镍钴锰酸锂材料的制备方法，按化学计量比称取原料，配制微乳液，将原料加入去离子水，搅拌均匀后，加入到微乳液中，超声分散，将溶液进行冷冻干燥，将，处理的原料进行烧结，制得铟掺杂镍钴锰酸锂正极材料。In³⁺具有电化学惰性，在充放电时不发生价态的变化，因而也没有体积的变化，可以起到骨架的作用，有利于提高材料的循环寿命及安全性能。本发明方法得到的铟掺杂镍钴锰酸锂正极材料具有更高的克容量，改善了材料的稳定性并有效延缓了电池的衰减问题。

含锂盐的抗牙齿敏感的组合物及其应用 1163

 0

本发明公开了一种含锂盐的抗牙齿敏感的组合物，由如下质量百分比的组分组成：含锂物0.01%～3%、锂盐阴离子提供剂0.01%～0.8%；含有该组合物的牙粉，该组合物占整个牙粉的质量百分比为0.02%～3.8%；绿茶占整个牙粉的质量百分比为1%～40%；茶多酚占整个牙粉的质量百分比为0.1%～40%；还公开了该组合物和含有该组合物的牙粉的制备方法；本发明的该组合物及其牙粉具有抗牙齿敏感效果。

中空结构的微立方体三氧化二铁锂离子电池电极材料 817

 0

本发明公开了一种中空结构的微立方体三氧化二铁锂离子电池电极材料，铁盐前驱体溶解于盐酸溶液中，然后向溶液中加入配体，搅拌均匀，得到含有铁盐和配体的浅绿色母液；将结构导向剂溶液添加入到浅绿色母液中，经过晶化、洗涤、干燥处理，得到固体粉末，将所得的固体粉末置于煅烧最终得到所需的Fe2O3材料。本发明实现了对微立方体Fe2O3材料的结构调控，在不增加实验工序的基础上，仅通过结构导向剂的调节即可实现由空心微立方体结构向三维枝晶状结构的转变，所制备的枝晶状材料平均大小为600 nm左右，表面具有褶皱，呈现出三维的枝晶状形貌。相对于中空立方体氧化铁，这种新型的结构有利于缩短锂离子传输的路径，提供更多的活性位点，在锂离子电池电极材料方面有很大的应用前景。

低温高容量聚合物锂离子电池制备方法 862

 0

本发明公开了一种低温高容量聚合物锂离子电池制备方法，该方法包括正极片的制备：将正极活性物、第一导电剂与第一粘结剂按质量比95 : 2 : 3?98.5 : 0.5 : 1混合，以NMP为分散剂制备浆料，而后将浆料涂覆在铝箔上，极片烘干后经过碾压、切片工序制备出规整的正极片；负极片的制备：将负极活性物、第二导电剂、第二粘结剂按质量比94 : 2 : 4?98 : 0.5 : 1.5，以去离子水为分散剂制备浆料，然后将浆料涂覆在铜箔上，极片烘干后经过碾压、切片工序制备出规整的负极片；电池的制备：将前述步骤制备的极片采用叠片方式制备出电芯，再经过极耳焊接、封装、注液、化成、老化、终封工序制备出锂离子电池。该方法获取的锂离子电池既提高了能量密度，也具有良好的低温性能。

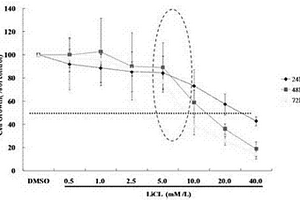

氯化锂在制备抑制角质形成细胞增殖疾病药中的应用 1179

 0

本发明涉及氯化锂在制备抑制角质形成细胞过度增殖疾病药中的应用，所述角质形成细胞过度增殖疾病包括银屑病、鱼鳞病和角质形成细胞肿瘤。本发明的优点在于：发掘了氯化锂在制药上的新用途，开拓了一个新的应用领域；对由角质形成细胞过度增殖引起的，或以角质形成细胞过度增殖为特征的皮肤病症，如银屑病、鱼鳞病和角质形成细胞肿瘤，具有良好的治疗效果；氯化锂已经在临床的其他药物中使用，证明其毒副作用极小，可放心使用。

实车锂电池漏电流检测方法 1006

 0

本发明涉及锂离子电池应用技术领域，更具体的说，涉及一种实车锂电池漏电流检测方法。为了实现上述目的，本方法包括：步骤S1、获取实车电池对应同类型电池的OCV‑SOC充放电曲线；步骤S2‑步骤S4、记录并保存第一次、第二次和第三次OCV Ready事件从未发生到发生时的数据；步骤S5、计算第一次和第二次OCV Ready事件之间，第二次和第三次OCV Ready事件之间的数据；步骤S6、根据最近三次OCV Ready事件的数据，计算参数α和参数β；步骤S7、判断参数α是否大于阈值α₀并且参数β是否大于阈值β₀；步骤S8、计算漏电流I。本方法在无需准确得到电池容量、无需额外设备的情况下实现锂电池漏电流检测，为判断锂电池的内短路状态或者内部安全状态提供准确的依据。

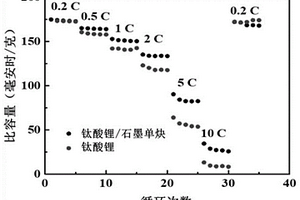

钛酸锂/石墨单炔复合负极材料及其制备方法和应用 812

 0

本发明属于电化学材料技术领域，具体为一种钛酸锂/石墨单炔复合材料及其制备方法和应用。本发明首次将γ型石墨单炔二维纳米碳材料作为碳源修饰钛酸锂，充分发挥γ型石墨单炔的高电导率和离子传输能力。本发明制备的钛酸锂/石墨单炔复合材料具有优秀的电化学性能，可以用作锂离子电池负极材料。电化学测试结果表明，该负极材料具备优异循环稳定性和高倍率特性，具有良好的实际应用前景。

锂离子电池交流阻抗在线测量方法及测量系统 897

 0

本发明提供了一种锂离子电池交流阻抗在线测量方法和测量系统，其中方法包括：根据测量锂离子电池交流阻抗所需的激励电流的大小和频率，将相应幅值和频率的占空比扰动信号注入到PWM控制信号中，控制产生所需的激励电流；在锂离子电池正常充电或放电过程中，向电池提供激励电流；采集流经电池的电流信号以及电池两端的电压信号，并进行信号处理，获得电流采样信号和电压采样信号；根据电流采样信号和电压采样信号，计算锂离子电池的交流阻抗信息。本发明去除待测信号中的大直流信号，精确的对交流信号进行采样与测量，提高电池电压电流的采样精度，进而提高电池阻抗测量精度。一次激励可以得到多个频率下的交流阻抗，缩短阻抗测量时间。

锂电池基膜涂布用浆料及其制备方法 1133

 0

本发明公开了锂电池基膜涂用浆料及其制备方法，其中，锂电池基膜涂布用浆料包含：30‑50重量％纳米陶瓷；0.1‑3重量％的PVA；0.05‑2重量％的纳米纤维素；0.01‑0.1重量％的抗菌剂；以及余量的水。采用本发明提出的锂电池基膜涂布用浆料可以显著提高锂电池基膜的热稳定性、亲液性和循环稳定性。

含多重网络结构的锂电池 1133

 0

本发明公开了一种含多重网络结构的锂电池，本发明通过在电解质、正极、负极以及电解质与正极间、电解质与负极间以互穿或半互穿形式原位构筑多重网络结构，该多重网络结构能够有效防止因使用液体电解质而存在的漏液情况，有助于稳定电极避免因电极体积变化而导致其结构崩塌粉化及与集流体分离，改善电解质与电极间界面性能，增强锂离子在电解质、电解质与电极间及电极内部有效迁移扩散，抑制或减弱锂枝晶产生及生长，实现锂电池体系电池性能及安全性能的提升。

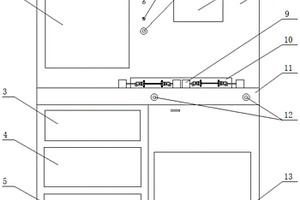

锂电池电极片焊接电阻测试装置及方法 803

 0

本发明公开了一种锂电池电极片焊接电阻测试装置及方法，本发明测试夹具的前端有个弧面，可以保证接触电池电极片时候，电池电极片无阻碍的插入测试夹具中间，不会对电池电极片造成损伤；工作台面上配有锂电池定位孔，可以防止锂电池摆放位置不到位，导致测量上的误差产生；这个测试方法排除了因电源线缆、接触电阻、测量点不重复等问题，可以更准确的反应电池电极片焊缝处的电阻值；市场上可进行直接测量电阻的仪器都是手持式的，并且测量的精度只能达到毫欧级别，双电极同时测量，每块锂电池都有正负极，每个电极上都有两片电极片焊接而成，设备可以同时对正负两个电极同时测量，测量的效率提高一倍。

二氟二草酸磷酸锂的制备方法 1088

 0

本发明公开了一种二氟二草酸磷酸锂的制备方法，属于锂电池电解液添加剂制备技术领域，所述二氟二草酸磷酸锂的制备原料包括二烷基草酸硅酯与LiPF_(6‑2m)(C₂O₄)_m，所述m为0或1。本发明二氟二草酸磷酸锂的制备方法，目标产物的转化率较高，反应产物单一，几乎没有副产物生成；工艺过程不引入卤素离子和其它金属离子，反应和纯化过程简便，产品质量易于控制；实施过程中几乎无三废，产生的回收溶剂和过滤母液可经过蒸馏后重复使用。

采用溶剂热法制备钽酸锂纳米粉体的方法 818

 0

本发明公开了一种采用溶剂热法制备钽酸锂纳米粉体的方法，该方法包含以下具体步骤：以去离子水和乙二醇的混合溶剂为反应溶剂，以Li2CO3和Ta2O5为反应原料，反应温度为240℃，反应时间12h，制得钽酸锂纳米粉体；其中，原料以摩尔比计Ta∶Li=1∶4。本发明的工艺方法，反应温度较低，反应完全，杂质少，纯度高，操作简便，适合批量生产。本发明制备的纳米粉体晶粒细小完整、形状规则、纯度较高、无团聚或少团聚且无需高温煅烧处理。

锂离子二次电池，用于该二次电池的负极材料、制备方法 715

 0

本发明公开了一种锂离子二次电池，用于该二次电池的负极材料、制备方法，该负电极材料为包含能分散在氧化硅中的硅纳米颗粒和导电金属颗粒的复合颗粒，其中硅纳米颗粒和导电金属颗粒的尺寸分别为1~100nm，且在该负电电极材中，氧与硅的摩尔比为1.0

锂硫电池充电方法 1090

 0

本发明公开了一种锂硫电池的充电方法，包含以下步骤：步骤1，在20℃±5℃室温下，初始以第一电流对电池进行充电，充电2小时以上且电压达到2.35V；步骤2，继续以第一电流对电池进行充电，当充电电压‑时间曲线达到拐点后，开始采用第二电流对电池进行充电，至电压达到2.5V以上停止充电；其中，第一电流小于第二电流。本发明提出的锂硫电池充电方法，可以克服硝酸锂添加剂消耗殆尽后电池充放电效率明显降低的问题，通过增大充电电流来克服穿梭效应的自放电电流，改善了锂硫电池的充放电效率和循环性能。

富锂锰基正极材料的表面修饰方法 1146

 0

本发明公开了一种富锂锰基正极材料的表面修饰方法，包括将富锂锰基正极材料溶液与过硫酸钠溶液充分混合并搅拌，所述过硫酸钠的质量为富锂锰基正极材料的18～23％；蒸干混合液，将固体粉末在空气气氛下于400～480℃煅烧。将固体粉末充分分散于硝酸钙溶液中，滴加氟化铵溶液，蒸干并在氮气气氛下400～500℃煅烧。本发明的技术方案工艺简单，重现性好，对富锂锰基正极材料的表面修饰均匀且可控。

富锂电极材料及其制备方法和应用 980

 0

本发明属于锂离子电池材料合成技术领域，具体为一种富锂电极材料及其合成方法和应用。本发明利用熔融盐一步法制备富锂层状材料并通过熔融盐比例调节晶体生长；本发明通过调节氢氧化钠或氢氧化钾的添加比例，得到具有不同长径比的富锂层状材料，并表现出电化学性能的改善。该材料的长径比为0.5~3，循环性能和倍率性能随长径比增加而改善，最高容量达到260mAh/g。用熔融盐法制备纳米材料具有制备步骤简单、效率高、熔融盐可回收利用和更易于工业放大等优点；本发明作为一种可调节晶体生长的熔融盐合成方法，具有推广和应用的价值。

采用混合铁源的磷酸铁锂材料制备方法 803

 0

本发明公开了一种采用混合铁源制备磷酸铁锂材料的方法，包括以下步骤：采用混合铁源，配合锂源、磷源、碳源及掺杂进行配料；进入行星式球磨机进行混料研磨；将所得的料浆进行加热烘干；得到的混合物在管式气氛炉中进行烧结。本发明提供的方法采用混合铁源降低了原料成本。且制备的磷酸铁锂正极活性材料用作锂电池正极材料时保持了加工性能良好，电化学性能优良的特点。

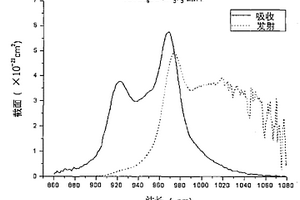

掺镱硼酸钆锂激光晶体及其制备方法 971

 0

本发明公开了一种掺镱硼酸钆锂激光晶体及其制备方法，该掺镱硼酸钆锂激光晶体的 化学式为Li6YbxGd1-xB3O9，其中x的值为0＜x≤0.3。本发明还提供了所述掺镱硼酸钆锂激 光晶体的制备方法，包括如下步骤：晶体生长原料的配取、晶体生长原料的合成和提拉法 制备单晶。本发明的掺镱硼酸钆锂激光晶体具有较大的吸收半峰宽和发射半峰宽，有利于 LD泵浦激光的输出，并且有利于产生超快激光脉冲，是一种潜在的新型超快激光晶体，为 工程化应用提供了良好的基础。

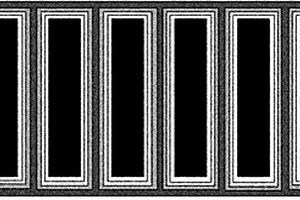

基于硅微通道板的三维锂离子电池的固体电解质的制备方法 1162

 0

本发明公开了一种三维锂离子电池固体电解质的制备方法，具体是一种基于硅微通道板的三维锂离子电池的固体电解质的制备方法，是将有机高分子聚合物导入孔径在微米尺寸结构的通道中，属于微电子工艺制作领域。包括有机高分子聚合物薄膜，它是基于高深宽比的硅微通道板，在其壁上形成的电解质薄膜。本方法对设备要求不高，工艺简单，生产成本低，因该固体电解质基于高深宽比微通道结构，而且该电解质膜较薄，在纳米量级，缩短了锂离子在电解质中的扩散距离，从而提高了锂离子电池的充电速度。

单节锂离子电池保护电路 734

 0

一种单节锂离子电池保护电路,由单节锂离子电池和充放电电路构成,其特征在于所述的单节锂离子电池连接设置有分压采样电路,所述的单节锂离子电池通过所述的分压采样电路将内部的电压值取出,并进一步与基准电压器中的电压进行比较,根据比较结果触发充放电电路工作。
