全部
▼
热搜：
1091
0

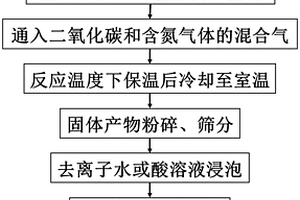

本发明公开了一种三维石墨烯锂离子电池超快充负极材料的制备方法及应用，其制备方法包括以下步骤：以金属钠、金属钾或者金属钠与金属钾的混合物与二氧化碳和含氮气体的混合气在高温条件下发生反应，将得到的产物粉碎后进行水或酸浸泡、过滤、洗涤、干燥即得到三维石墨烯锂离子电池超快充负极材料产物。本发明得到的三维石墨烯锂离子电池超快充负极材料应用于锂离子电池后具有优异的快速充放电容量高、循环寿命超长。在0.2C(0.074A/g)小电流密度下容量为975mAh/g，在150C(55.8A/g)超大电流密度下容量大于200mAh/g，50C(18.6A/g)大电流密度下循环10000次容量大于250mAh/g，容量保持率大于90％。本发明提供的三维石墨烯锂离子电池超快充负极材料的制备方法，操作简单，步骤少，成本低，绿色无污染，易于工业化生产。
838
0
本发明涉及一种锂离子电容器及其负极材料、负极极片，负极材料的组成包括占总质量80-90wt.％的黑磷、质量为黑磷1/10～1/20的石墨烯，其余为助剂，负极极片由在集流体表面涂敷该负极材料后干燥制得。制得的负极极片可以用作锂离子电容器的负极，本发明充分利用了黑磷比容量大，嵌入和脱出锂离子速率快的特点，又同时利用石墨烯导电性好、能够大大提升倍率性能的优势制备了黑磷锂离子超级电容器。由上述所述方法制作的超级电容器同现有负极为石墨、硬炭、钛酸锂的产品相比，器件比容量大、倍率性能好、内阻低，是一种制备高性能超级电容器的有效方法。
990
0
本发明提供了一种包覆锰酸锂的制备方法，包括制备金属氧化物；将锰酸锂加入水中，搅拌分散形成悬浊液，并调节悬浊液pH值为6～8；将制备的金属氧化物加入所述悬浊液中，搅拌0.8～1.5小时；将步骤3中的产物离心洗涤烘干，并经煅烧得到金属氧化物包覆锰酸锂。本发明的技术方案在水体系下合成出纳米尺度且厚度均匀的锰酸锂包覆层，与常规方法合成的LiMn2O4相比，具有更好的高温循环性能。当应用于锂离子电池时，能够提高电池的稳定性以及寿命。
1001
0

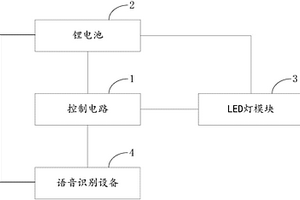

本发明揭示了一种节能锂电池LED灯控制系统，包括锂电池、控制电路、LED灯模块；所述LED灯模块包括M组LED灯单元、N条连接线，M≥2，M为偶数，N≥2；各连接线连接锂电池；每两组LED灯单元组成一对，每对LED灯单元连接相同的连接线，但接线方向相反；所述控制电路以扫描的方式控制各连接线的电压，使同一时刻仅有一组LED灯单元亮起；同时每组LED灯单元在同一时间周期T内均被点亮至少一次，而在其他组LED灯单元点亮时处于熄灭状态；时间周期T短于人眼视觉暂留时间，使人眼认为每组LED灯单元都处于点亮状态。本发明提出的节能锂电池LED灯控制系统，能极大地节约电能，仅需要现有电能的约十分之一。如，锂电池点亮1500个LED灯，可以使用1000小时以上。
1158
0

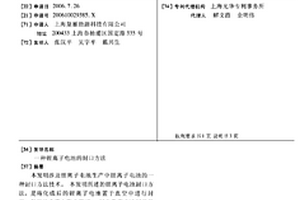

本发明涉及锂离子电池生产中锂离子电池的一种封口方法技术。本发明所述的锂离子电池封口方法,是将化成后的锂离子电池置于真空中进行封口,然后从真空中取出即可。对本发明方法封口后的锂离子电池进行充放电循环试验测试,结果表明气胀非常好,具有良好的稳定性。本发明改变了传统的在一般干燥的环境中封口的做法,转换思路,将封口步骤置于真空环境中进行,方法简单,易于操作,效果好。
1145
0

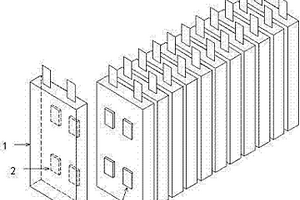

本实用新型涉及一种组合式锂电池组，包括有：若干单体锂电池，单体锂电池前端面贴有魔术贴母带、单体锂电池后端面贴有魔术贴子带，单体锂电池通过前端面的魔术贴母带与前排的单体锂电池后端面的魔术贴子带粘接，单体锂电池通过后端面的魔术贴子带与后排的单体锂电池前端面的魔术贴母带粘接。本实用新型具有如下优点：1）本产品组合、拆卸方便，锂电池散热性好，减少能量损耗，延长使用寿命。2）单体电池之间的间隙有利于充放电过程中热量的散失，可有效解决电池组温度不均衡的问题，减小温度梯度，降低电池电量的损耗。3）软性魔术贴允许电池在充放电过程中合度的体积变化，此可延长锂电池使用寿命。
689
0

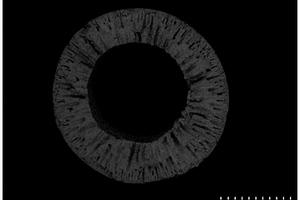

本发明公开了一种中空纤维管式锂电池正极材料的制备方法，属于锂电池技术领域。本发明所述的锂电池管式正极由作为生管粘接剂的聚合物、作为聚合物溶剂的有机溶剂或离子液体、作为储锂主体的无机粉体、以及表面活性剂制成的；其制备方法采用相转化与高温烧结相结合，工艺简单，成本低廉，便于工业化生产和大规模应用；制造出的锂电池正极中空管具有机械强度大，自支撑，少集流体，少粘接剂，高电子电导率，高活性材料质量占比的优点。
992
0

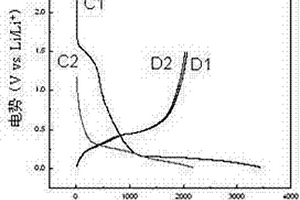

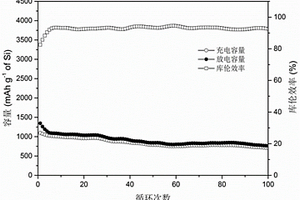

本发明公开了一种锂离子电池负极用硅氧碳复合物多孔电极的电沉积制备，首先制备多孔镍电镀液，在平面金属集流体工作面积上电镀一层多孔镍，然后在手套箱中氩气氛围中将四丁基铵盐和含硅化合物溶于有机碳酸酯溶剂配制成电镀液，最后采用恒流电沉积法在多孔镍金属集流体上实现硅氧碳的共沉积，继之取出并用无水有机溶剂冲洗、真空干燥，从而获得锂离子电池负极用硅氧碳复合物多孔电极。本发明方案解决了锂离子电池电极镀层薄膜与集电体结合力较弱、硅薄膜导电性较差，膜厚难以增加等问题，保证了锂离子电池高容量与良好的循环稳定性，缓解硅在嵌脱锂过程中的体积效应，改善了电极材料的电化学循环性能，极大地推进了其商业化应用。
997
0

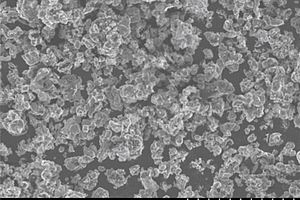

本发明公开了一种锂离子电池多孔硅负极材料及其制备方法和用途，该方法是以硅合金粉末为原料，与无机酸反应生成多孔硅微粒；再经HF酸溶液清洗除去表面氧化硅后,洗涤，烘干得到多孔硅材料。该方法制得的多孔硅材料具有由纳米硅微粒联结而成的海绵状结构，该多孔硅负极材料微粒的粒径为0.01μm-50μm,比表面积为30-600cm2/g，可用作锂离子电池负极材料,在锂离子电池电解液中,多孔硅粉末显示了高的放电比容量和充放电循环稳定性。采用本发明的方法制备锂离子电池负极硅材料具有成本低、方法简便，所得材料电化学性能高的优点,可应用于高性能锂离子电池硅负极材料的生产。
739
0

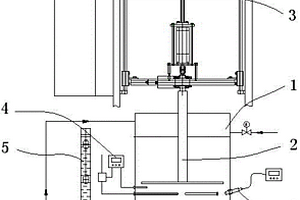

本实用新型涉及一种锂电池洗涤试验装置，包含有，试验容器，其具有试验液容置空间，所述试验液容置空间用以容置试验液；恒温装置，其具有温度传感器及加热器；以及，转动装置，其具有转动长轴、试件固定架及伺服电机，所述转动长轴系竖向设置，所述转动长轴的上端与所述伺服电机的电机轴相固定地结合，所述转动长轴的下端与所述试件固定架相固定地结合，所述试件固定架用以固定锂电池。本实用新型的优点：可以对锂电池模拟在洗衣机内浸泡、搅拌洗涤、甩干等试验工况，并且有试验液恒温控制、循环配液、PH值监测等功能，试验可以按照标准自动按规定程序运行。
1027
0

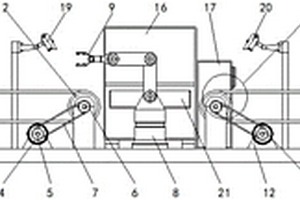

本实用新型涉及锂离子电池卷芯包覆设备技术领域，且公开了一种提高锂离子电池卷芯包覆度的装置，包括底板，所述底板的顶部活动安装有第一滚轴，所述第一滚轴的外壁套接有第一输送带。该提高锂离子电池卷芯包覆度的装置，通过人机界面控制第一伺服电机启动，第一伺服电机通过第一齿轮和第一链条带动第二齿轮和第一滚轴旋转并通过第一输送带将待包覆电池向右进行定距传输，同时通过第一视觉检测模块对待包覆电池进行扫描及定位并将扫描信息传递给人机界面，人机界面控制机械臂和电动夹爪对待包覆电池进行精准夹取并送入包覆机主体中进行包覆，达到简单方便高效自动化包覆的效果，从而提高了电池包覆的精准度。
862
0

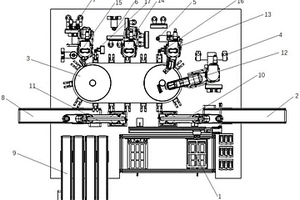

一种锂电池表面缺陷检测设备，包括旋转装置、侧面取相拍摄装置、正面取相拍摄装置、反面取相拍摄装置、双向取相拍摄装置、上料机械手和下料机械手，所述上料机械手、侧面取相拍摄装置、正面取相拍摄装置、反面取相拍摄装置、双向取相拍摄装置和下料机械手沿旋转装置的旋转方向依次间隔设置。本实用新型能够满足实际锂电池工业生产中对锂电池电极表面缺陷实时检测的要求，从而避免了用人工来对锂电池电极表面缺陷进行检测的情况，降低了人工成本，提高了检测效率，同时在极大程度上减少了电极表面缺陷漏检、误检等情况的发生。
1051
0

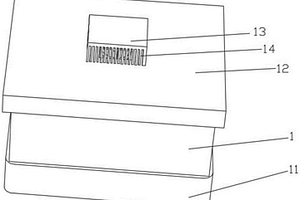

本实用新型公开了一种锂电池减震隔热的防护装置，涉及锂电池保护技术领域。包括保护装置壳体，保护装置壳体上表面套接有封盖，保护装置壳体下表面设置有底座，保护装置壳体内壁固定连接有电池放置槽，电池放置槽内壁设置有降温槽，降温槽内壁贯穿固定连接有进水管，降温槽的后端贯穿固定连接有出水管，电池放置槽右表面固定连接有水冷箱，水冷箱内设置有抽水泵，水冷箱上表面开设有注液口，进水管、出水管均贯穿固定连接在水冷箱左表面，保护装置壳体侧壁面开设有螺纹孔二，保护装置壳体下表面设置有减震机构，有效的降低了锂电池工作时产生的温度，使得锂电池能够长时间保持高效率运行，提高了工作效率，增加使用寿命。
701
0

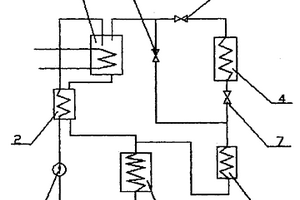

一种单效溴化锂吸收式冷热水机组汽车空调装置,属于空调制冷采暖技术领域。它以发动机高温冷却液的余热作为热源,以水为制冷剂,以溴化锂水溶液为吸收剂,用单效溴化锂吸收式冷热水机组装置取代对大气有污染的氟里昂压缩式制冷系统和采暖系统,主要包括吸收器、溶液换热器、发生器、空冷器、蒸发器、截止阀、节流阀、溶液泵。本实用新型能够解决的技术问题是用发动机高温冷却液的余热驱动单效溴化锂吸收式冷热水机组,不但达到制冷、采暖的目的,而且结构简单、操作方便、节能、环保。
857
0

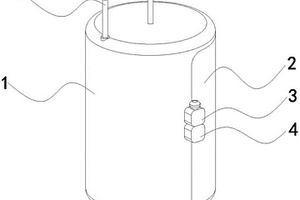

本实用新型提供一种圆柱形锂电池负极导针引出装置，涉及锂电池导针技术领域，解决了现有技术中，装置的安全性不高与不方便对锂电池进行更换的问题。圆柱形锂电池负极导针引出装置，包括安装壳与转动板，安装壳上开设有方形槽，方形槽内设置有连接销，连接销上套设有连接筒，连接筒上设置在转动板上，安装壳内开设有通槽，安装壳与转动板上均开设有安装槽，安装槽与通槽内设置有引出组件；安装壳与转动板上设置有连接组件；通过安装壳与转动板的设置，解决了装置安全性不高的问题；通过连接组件的设置，方便对锂电池进行更换。
1129
0

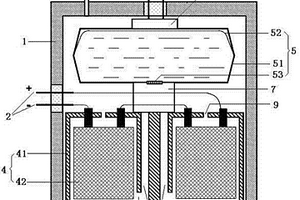

本实用新型的全密封自动激活式锂硫电池组，包括外壳、接线柱、抽充气嘴、锂硫电池单体组合、贮液器、气体发生器、电解液分配槽和激活信号接线柱；所述接线柱、抽充气嘴和激活信号接线柱密封设置在所述外壳上；所述锂硫电池单体组合、贮液器、气体发生器和电解液分配槽设置在所述外壳内；所述气体发生器与所述激活信号接线柱连接；所述贮液器的顶端与所述气体发生器连接，所述贮液器的底端与所述电解液分配槽的一端连接；所述电解液分配槽的另一端与所述锂硫电池单体组合连接；所述接线柱与所述锂硫电池单体组合电连接。
760
0
公开了具有核壳结构的含磷酸锰铁锂的复合材料及其制备方法。所述具有核壳结构的锂离子电池正极用活性材料包括：(i)具有下列通式的核材料：LiaMnbFecDdPO4，其中，a＝0.85‑1.15，b＝0.65‑0.95，c＝0.049‑0.349,d＝0‑0.075；2.85≤(a+2b+2c+dV)≤2.99，其中V是D的价数，并且D是选自以下中的一种或多种的金属离子：镁、钙、锶、钴、钛、锆、钼、钒、铌、镍、钪、铬、铜、锌、铍、镧以及铝；并且至少一部分所述核材料具有橄榄石结构；(ii)壳材料，所述壳材料包括碳和金属磷酸盐，所述金属选自镁、钙、钴、镍、铜、锌、铝、镓、钪、钇、镧、钛、铬、钒、铌、锆、钼、它们中的两种或更多种的组分和任选的锂；在所述壳材料中碳的量占总重量的0.1‑5％；所述具有核壳结构的锂离子电池正极用活性材料的一次粒径在20‑800nm之间，比表面在2‑40m2/g之间。
949
0

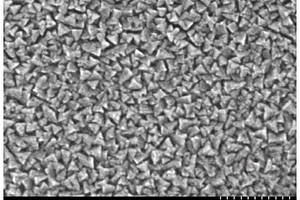

本发明涉及一种镍酸锂离子储存层及其制备方法，所述镍酸锂离子储存层为镍酸锂薄膜，且薄膜内部锂离子沿薄膜厚度方向以0～50at%的浓度梯度分布。
1150
0

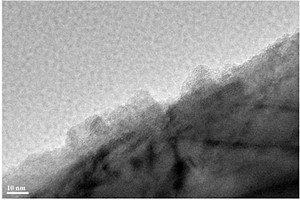

本发明涉及一种用于锂离子电池的纳米Si/碳复合负极材料的制备方法。包括以下步骤：由自组装纳米SiO2在卤化盐的保护下，通过镁热反应制得粒度均匀的纳米Si；再将该纳米Si表面均匀包覆聚合物或有机物层，然后在氮气保护下将聚合物或有机物热解，制得纳米Si/碳材料；使用Si/碳材料制成锂离子电池负极，组装成锂离子电池。与现有技术相比，本发明纳米Si/碳负极材料为核壳结构，即纳米Si外表包裹碳层，可以提高锂离子电池的容量和循环寿命。
733
0

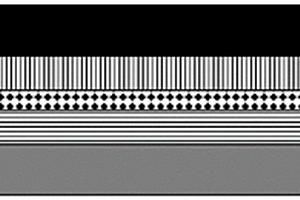

本发明公开了一种复合固态电解质膜、制备方法及固态锂电池，复合固态电解质膜包含：支撑膜、涂覆在支撑膜的正极侧表面的有机无机复合涂层A、以及涂覆在支撑膜的负极侧表面的有机无机复合涂层B；涂层A包含有机聚合物A、锂盐、纳米无机固态电解质，有机聚合物A为聚偏氟乙烯、聚偏氟乙烯类共聚物、聚丙烯腈、聚氯乙烯中的一种或两种以上；涂层B包含有机聚合物B、锂盐、纳米无机固态电解质；有机聚合物B为聚氧化乙烯、聚碳酸丙烯酯、聚碳酸酯、聚三亚甲基碳酸酯中的一种或两种以上。本发明针对固态锂电池中正负极层对电解质膜的不同需求，以氧化石墨烯膜作为支撑，分别在其两侧设计含不同聚合物基团的电解质膜，进一步了提高电池的综合性能。
991
0

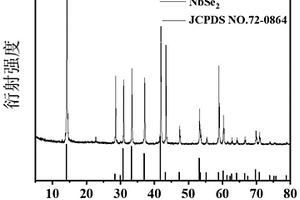

本发明公开了一种锂离子电池电极材料的制备和应用。其中，一种用于锂离子电池电极材料二硒化铌的制备方法，其包括，将硒源、铌源混合均匀；在非氧化性气氛或真空条件下进行烧结，得到二硒化铌。所述硒源包括金属硒，所述铌源包括金属铌，所述的铌源和硒源的摩尔比为1:2～3。本发明探索了更优异、简单、多样、经济，且不需浪费非氧化性气氛的储锂性能的NbSe2电极材料的合成条件。合成的NbSe2的晶体结构为六方晶系的层状结构，属于P63/mmc空间群，在锂离子电池中应用表现出优异的循环性能和倍率性能。
898
0
本发明提供一种利用偏钛酸锂包覆锰钴氧的制备方法及其产品和应用，将异丙醇钴和钛酸四丁酯溶于无水乙醇中进行超声分撒，将去离子水逐滴加入上述悬浊液中，形成溶胶；将微球型的二氧化锰加入上述溶胶中，搅拌后加入反应釜中，得到TiO2包覆的锰钴氧前驱体，洗涤烘干；将TiO2包覆的锰钴氧前驱体与锂盐混合煅烧得Li2TiO3包覆的Mn2CoO4。通过溶剂热法利用偏钛酸锂（Li2TiO3）包覆锰钴氧，Li2TiO3不仅能提高锂离子的电导率，同时还能提高材料结构的稳定性，进而有利于提高材料的电化学性能，并且制备方法简单，工艺条件容易实现，能量消耗低，且制备无污染。
967
0
本发明公开了一种高强韧变形镁锂合金及其制备方法；包括：8～16wt.％Li，2～7wt.％Al，0.3～3wt.％Er，0.2～1.5wt.％Ca，余量为Mg和不可避免的杂质。制备时包括熔炼、热处理和塑性变形，先将镁锂合金铸锭在250℃～450℃固溶处理4～10h，固溶结束后当铸锭冷却至100℃～250℃时进行塑性变形，避免了塑性变形前的均匀化处理导致合金出现时效软化现象。本发明向镁锂合金加入Al、Er元素不仅起到固溶强化作用，又能在基体中析出高温稳定强化相Al2Er、Al2Er3和准晶相，Ca元素的引入显著提高了合金的塑性，再经过后续固溶热处理结合塑性变形后可获得高强韧的镁锂合金。
707
0

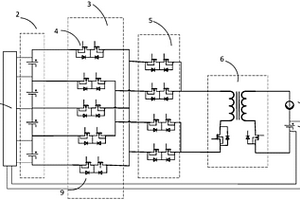

本发明涉及一种锂离子动力电池组主动均衡电路，该主动均衡电路包括锂离子动力电池组、电压采集模块、选通电路、换向电路、均衡变压器和辅助电池电路，所述的电压采集模块的输入端分别连接锂离子动力电池组和辅助电池电路，所述的电压采集模块的输出端连接电池管理系统的控制单元，所述的选通电路的一端连接锂离子动力电池组，另一端与换向电路、均衡变压器和辅助电池电路依次连接，所述的辅助电池电路包括一个辅助单体电池，所述的均衡变压器为一个多绕组变压器。与现有技术相比，本发明的电路结构简单、成本低、安全可靠，可提升电池组容量，并可有效管理电池组充放电状态，提高电池组使用寿命。
701
0

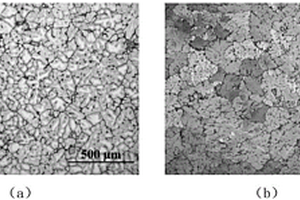

本发明公开了一种轻质高强铸造铝锂合金及其制备方法，所述合金由特定重量百分比含量的Li、Cu、Mg、Zn、Zr、Ti、Mn、Ce、杂质元素以及余量的Al组成。制备时，以Al-Li、Al-Cu、Al-Zr、Al-Ti-B、Al-Mn、Al-Ce中间合金、纯铝、纯Zn和纯Mg熔炼后得到铝合金，再经400～450℃/8～10h+510～540℃/20～28h双级固溶热处理，淬水处理后，进行120～190℃×30～48h单级时效处理，得到所述轻质高强铸造铝锂合金。本发明制得的铝合金具有比传统商业铝合金优越的室温强度、硬度、刚度，断裂韧性等机械性能，同时成本低廉。
719
0
本发明属于新能源材料制备技术领域，具体为一种利用磷化渣制备锌掺杂磷酸铁锂的方法。本发明方法具体包括以下步骤：先通过酸洗法从磷化渣中提纯得到含有微量锌的磷酸铁，然后将锂源、碳源与含有微量锌的磷酸铁按一定比例混合，球磨、烘干，在保护性气氛中焙烧，冷却后得到锌掺杂磷酸铁锂。本发明提出的方法实现了对磷化渣所含磷酸铁主成分的资源化利用，获得的比容量高、循环性能好的锌掺杂磷酸铁锂正极材料具有重要的实际应用价值。
764
0

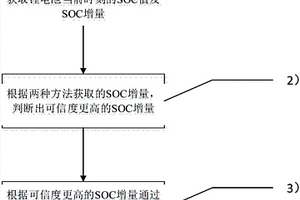

本发明涉及一种考虑传感器与模型误差的锂电池荷电状态估计方法，通过融合Ah积分法与EKF法对锂电池的SOC进行估计，该方法包括以下步骤：1)分别采用Ah积分法与EKF法实时获取锂电池当前时刻的SOC值及SOC增量；2)根据两种方法获取的SOC增量，判断出可信度更高的SOC增量；3)根据可信度更高的SOC增量通过融合算法计算锂电池当前时刻的SOC值。与现有技术相比，本发明具有精度高、鲁棒性好、方法简单、适用于电动汽车等优点。
1143
0

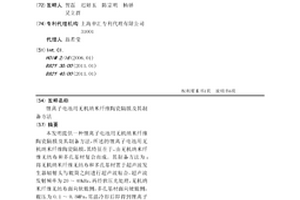

本发明提供一种锂离子电池用无机纳米纤维陶瓷隔膜及其制备方法，所述的锂离子电池用无机纳米纤维陶瓷隔膜，其特征在于，由无机纳米纤维无纺布和多孔基材复合而成。其制备方法为：将无机纳米纤维无纺布和多孔基材置于超声波发生器辐射头与辊筒之间进行超声波粘合，超声波发射频率为20～40kHz，再经软压光处理，无机纳米纤维无纺布面向软辊侧，多孔基材面向硬辊侧，辊压为0.1～0.5MPa，常温冷却后即得到锂离子电池用无机纳米纤维陶瓷隔膜。本发明提高了隔膜耐刺穿、抗弯曲性能，同时降低了锂离子电池隔膜内阻。
739
0

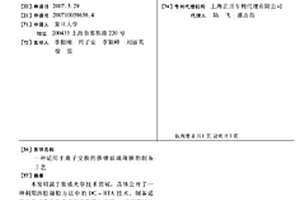

本发明属于集成光学技术领域，具体公开了一种利用溶胶凝胶方法中的DC－RTA技术，制备适用于离子交换的掺锂玻璃薄膜的工艺。该工艺的主要内容是首先配制好含有适当锂离子的溶胶，然后将该溶胶均匀涂覆在基片上后高温灼烧，使基片表面形成一层凝胶玻璃层。反复上述涂覆灼烧过程，直至凝胶玻璃层达到所需厚度。该薄膜具有理想的光学质量，并且可以使用传统的离子交换工艺进行Ag+－Li+离子交换。该技术可以用来帮助生产、开发各类以硅酸盐材料为基质的无源或有源光波导器件。在集成光学领域具有巨大的应用前景和工业价值。
中冶有色为您提供最新的上海有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
