本实用新型公开了一种多金属氧化矿浸出尾渣中有价元素回收生产线,包括第一调浆桶,第一水力旋流器,选矿摇床,球磨机,第二调浆桶,第二水力旋流器,搅拌浸出槽,解吸电积装置,熔炼炉,尾矿堆,尾渣采用该工艺流程进行选别后,尾渣中的金、银和铁均得到了明显富集,摇床精矿金品位为1.57g/t,银品位为68.21g/t,铁品位为60.52%,铁精矿细磨后,氰化浸出金、银的浸出率良好,金浸出率为92.36%,银浸出率为63.47%。可见,尾渣中的有价元素得到了有效回收。
用于铅锌混合精矿的重选介质材料及其使用方法,属矿物的重选技术领域。将磁铁矿或将冶金炉渣研磨过筛,经2~6次逐步加大磁场强度的磁选,再将各次磁选出的含铁磁性物质的材料重选,将重选呈现的材料分布带4~10等分,分别接出,如此经多次重选,最后得到本发明重选介质材料。使用时,先通过试验确定重选介质材料中适合使用的具体规格,再将该介质材料与待选矿浆混合后加入重选设备,将重选形成的三个分布带分别接出,再分别对接出物进行一次磁选以回收介质材料,就得到铅精矿和锌精矿。能显著提高重选的分离指标,降低铅精矿和锌精矿中的铅锌互含率,拓展重选的应用范围。
本发明公开一种蛭石改性制备蛭石基硅钾肥的方法,利用蛭石与碱在高温焙烧条件下反应,将蛭石中的硅、钙、镁、钾以及额外添加的钾转化成可溶于植物分泌的有机酸的有效硅、有效钙、有效镁、有效钾,便于作物吸收,并具有施入土壤中通气性良好、蓄水性能好等蛭石焙烧后膨胀的特殊性能;本发明通过拣选或选矿得到的重金属离子及有害元素含量不超标的蛭石原料,改变焙烧过程中碱的用量及配比,可以获得有效硅、有效钙、有效镁、有效钾含量高的不同品级的新型蛭石基硅钾肥,本发明具有工艺流程简单、原料来源广泛、生产成本低、无环境污染等特点。
本发明是一种磷矿擦洗及正反浮选联合工艺。原矿经过擦洗工艺进入粗、精、扫的正反浮选工艺,正浮选粗选药剂用量为:抑制剂泡花碱3.8~4.2kg/t,捕收剂脂肪酸皂2.05~3kg/t,调整剂工业碱5~6kg/t,在扫选流程中加入捕收剂脂肪酸皂0.5~0.7kg/t,浮选温度为15~25℃,获得磷精矿。本发明将磷矿擦洗工艺及正反浮选工艺联合进行,不仅能减少擦洗后尾矿的排放量,提高回水利用率。同时,对中低品位的磷资源实现最大化的利用,与单独的浮选工艺相比,能大幅度降低选矿成本,提高资源的利用率。
一种红土镍矿的热压转化法。本发明涉及一种红土镍矿矿物分离的预处理方法。本发明的方法是将红土镍矿磨细后与硫化剂混合,然后将混合物与水调浆后加入到加压釜中,在硫化剂可发生歧化反应的温度和压力条件下加温、加压反应,与镍、铁有价金属元素生成单一硫化物或硫酸盐,再采用常规硫化镍矿选矿工艺浮选转化产物,得到硫化镍精矿和铁精矿。本发明具有工艺流程简单、能耗低、有价金属与脉石矿物易分离、有价金属集中的特点,可适应处理不同品位的红土镍矿资源,能综合利用红土镍矿中的镍和铁,有助于解决我国铁矿资源紧缺和镍资源奇缺的状况。
本发明公开了絮凝剂处理锰铁超细尾泥制造复合矿物掺合料的方法,包括以下步骤:步骤A,在锰铁矿选矿泥水中加入絮凝剂,絮凝沉淀一段时间后进行固液分离,取锰铁超细尾泥絮凝物备用;步骤B,在步骤A得到的锰铁超细尾泥絮凝物中加入石英石粉及石灰石粉,充分混匀后烘干制得半成品;步骤C,将步骤B得到的半成品与粉煤灰及水泥熟料混合加入磨机进行粉磨;步骤D,将步骤C得到的粉磨物料通过均化库进行均化,均化后的粉磨物料陈伏7‑10h即得复合矿物掺合料。本发明的方法将现有技术中难以利用的锰铁超细尾泥作为复合矿物掺合料的主要原料,在提高资源利用率的同时还有效降低了掺合料的生产成本,经济环保。

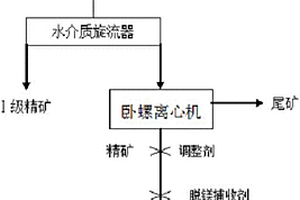

一种用重力、离心力、浮选组合脱出磷矿杂质的工艺方法,本发明采用水介质旋流器—卧螺离心机—反浮选的选矿工艺流程,其步骤为:⑴所述磷矿石为胶质磷矿,P2O5含量为22%~27%;⑵磷矿石经湿法研磨至-200目>75%,矿浆含固量为20%~45%;⑶矿浆打入水介质旋流器,给矿压力为1.5kg/cm2~2.5kg/cm2;即得Ⅰ级精矿;⑷水介质旋流器尾矿以50~100m3/h给入卧螺离心机,卧螺离心机转鼓转速为1500~2500r/min;转鼓与螺旋差转速10~50r/min;⑸卧螺离心机精矿加入调整剂,调整矿浆pH值为4~5;⑹调整好的矿浆进入浮选机,同时加入脱镁捕收剂,其用量为400g/T~600g/T,经充气,刮泡,即得Ⅱ级精矿。本发明的有益效果是,采用本发明工艺方法使得浮选工艺中药耗降低,还能够脱除其他杂质,磷矿品位大大提高,回收率也得到提高。
本发明公开一种含硫金银矿的载体浮选方法,采用常规选矿方法选出矿石中的含金矿物,获得金精矿Ⅰ和中矿;将中矿进行磨矿、分级至细度为‑0.074mm的质量百分比含量为93~98%;将得到的磨矿产物采用载体浮选方法进行选别,载体浮选的载体为单质硫,获得金精矿Ⅱ;本发明针对硫金银矿矿物本身具有亲水性,且没有捕收剂能在其表面发生特性吸附,使其疏水上浮的情况,提出采用硫作为载体,利用载体浮选的方法,富集硫金银矿,解决目前硫金银矿无法回收的问题。

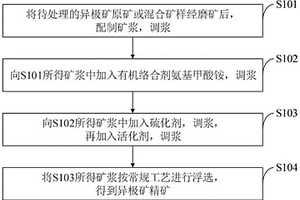

本发明属于矿物浮选分离技术领域,公开了一种利用氨基甲酸铵促进异极矿硫化浮选的方法,将待处理的异极矿原矿或混合矿样经磨矿后,配制矿浆,调浆;向所得矿浆中加入有机络合剂氨基甲酸铵,调浆;向所得矿浆中加入硫化剂,调浆,再加入活化剂,调浆;将所得矿浆按常规工艺进行浮选,得到异极矿精矿。本发明以氨基甲酸铵溶蚀‑双络合催化硫化异极矿表面的新技术路线,向浮选矿浆体系中加入氨基甲酸铵,将异极矿表面微溶解,氨基甲酸铵电离的阴离子和阳离子与异极矿矿物表面的锌进行双络合形成稳定吸附,也能与矿浆溶液中的锌离子形成双络合物,使矿物表面有更多的活性质点,工艺回收指标高,流程简单,易于操作,生产成本低,环保且节能降耗。
本发明公开了一种分离高锌脆硫锑铅矿精矿的综合利用方法,属于选矿技术领域,该工艺由原矿选取、磨矿脱药、脆硫锑铅矿浮选、铁闪锌矿浮选、脆硫锑铅矿浮选精矿与铁闪锌矿浮选尾矿混合作为铅锑混合精矿组成,在所述磨矿脱药过程中采用硫化钠作为脱药剂,将脆硫锑铅矿浮选得到的精矿和铁闪锌矿浮选得到的尾矿混合作为脆硫锑铅矿精矿。本发明脆硫锑铅矿回收率高,得到优质脆硫锑铅矿精矿,同时高效回收其中锌资源的综合利用方法,利用该方法分选效果佳,脆硫锑铅矿中铅锑品位和回收率均较高,含锌量较低,并得到合格锌精矿产品,适于推广应用。
本发明提供了一种高氧化率高含泥混合铜矿控温抑泥浮选的方法。将混合铜矿石进行碎磨矿,湿磨至-200目含量占80%~95%,磨矿后的矿浆进入搅拌桶调浆,加入蒸汽使浮选矿浆的温度控制在20℃~40℃,然后先加入活化分散剂硫酸铵、再加入活化剂硫化钠、矿泥抑制剂甲醇、矿泥抑制剂羧甲基纤维素钠、捕收剂异戊基黄药,经过一次粗选获得粗精矿,经过两次精选获得最终铜精矿,粗选尾矿添加异戊基黄药,进行一次扫选,二次扫选,二次扫选尾矿再进行三次扫选获得最终尾矿。本发明巧妙地将矿浆控温与矿泥的高效分散和抑制相结合,达到两种方法相互促进,协同作用的良好效果,综合性地解决了高氧化率高含泥的混合铜矿石加工利用的技术难题。
本发明公开了一种处理冶金工业废水零排放的方法,分为分析检测及冶金实验废水、有色金属材料加工试验废水和选矿实验研究废水预处理系统以及深度处理系统四个部分,整个系统形成了零排放。各类废水经过预处理后,集中收集到中和调节池调节水质水量。然后由泵提升进入离子浮选设备,在投加金属捕捉剂作用下,使水中重金属离子凝聚,再利用气浮原理分离出来。本发明中空纤维膜+三级反渗透膜+三级蒸发技术,具有:出水稳定,水质可靠,系统运行安全,设备实用周期长等优点。本发明对甘肃冶金集团某中心实验基地的废水进行了综合治理,最终完成零排放,通过两年多的运行,一直是稳定的,不断改善了环境污染问题,同时给企业带来了效益。
本发明涉及选矿工艺,特别是本发明涉及一种从铅锌矿浮选尾矿中利用坑下废水处理铅锌浮选尾矿回收硫铁矿的工艺。解决坑下废水和尾矿问题。一种铅锌矿浮选尾矿中回收硫铁矿的工艺,包括如下步骤:1、脱出高碱废水;2、搅拌调浆;3、硫铁矿粗选;4、硫铁矿精选;5、硫铁矿扫选;6、尾水中和处理。使硫铁矿资源得到利用,提高企业产值;延长尾矿干堆场的服务年限;降低了尾矿水的碱度,减少环保处理费用。
一种低品位锡老尾矿回收锡金属的方法,将锡老尾矿造浆后进行旋流器分级,分级后将+0.045mm粒级矿物磨矿至‑0.015mm占100%,然后将分级后‑0.045mm产品与磨矿后‑0.015mm产品合并进行预先富集,将富集精矿进行浮选脱杂,脱出含钙杂质后加水漂洗、脱药、浓缩,最后进行锡石浮选获得锡品位大于5%的富中矿产品。本发明工艺流程简单,选矿指标较好,运行成本低,易于产业化实施,具有良好的推广和应用前景。
本发明涉及一种含砷物料碱浸脱砷液中砷资源化的方法,属于冶金环保技术领域。首先将含砷物料碱浸脱砷液与氯化苄混合发生胂化反应,反应完成静止30分钟以上液/液分离,获得中间产品苄基胂酸盐和副产品苯甲醇,苯甲醇用作化工原料;苄基胂酸盐用稀硫酸调节pH值至1~3析出沉淀,经液固分离获得产品苄基胂酸和滤液,苄基胂酸用于选矿,滤液经中和后过滤,得到中和渣及中和液,中和渣用于制造建筑材料,中和液返回浸出含砷物料中的砷。本方法解决了含砷物料碱浸脱砷液现有处理技术难以避免砷污染、砷危害和产品滞销的问题。
本发明涉及一种微细粒级锡石回收利用的方法,属于选矿技术领域。该方法采用以盐酸羟胺、苯甲酸甲酯主要原料合成,与苯乙烯膦酸等组合形成的药剂为捕收剂,在不需要抑制剂的情况下对微细粒锡石进行浮选,浮选粗精矿通过重选富集为最终精矿,重选尾矿返回浮选形成浮重联合流程,有效利用浮选回收率高,重选精矿品位高的优点,在获得合格锡精矿品位的同时,获得了高的回收率。本发明所述的浮重联合方法可有效提高难以回收利用的微细粒级锡石的资源利用率,具有良好的经济效益。
本发明公开一种高硫铜硫矿石的浮选方法,涉及选矿技术领域。本发明采用次氯酸钙、羧甲基壳聚糖和腐植酸钠,按一定配比配制成组合抑制剂DYS,乙基黄药和BK916按一定配比配制成组合捕收剂MYD。对原矿进行磨矿、铜硫混合粗选、二次铜硫混合扫选、铜硫分离粗选、二次铜硫分离扫选和二次铜硫分离精选,中矿顺序返后,实现了低碱度(pH=7~8)下高硫铜硫矿石中铜的高效回收。结果表明:通过药剂的合理组合与添加实现了黄铁矿的选择性抑制,强化了捕收剂对黄铜矿等硫化铜矿物的选择性吸附,提高了铜精矿的品质和回收率。与传统的石灰高碱工艺相比,铜品位提高1~2%,铜回收率提高3~5%。
本发明属于消泡剂领域,具体涉及用于电解锌工艺的新型消泡剂;用于电解锌工艺的新型消泡剂,新型消泡剂包括以下成分:烷基苯磺酸钠、三聚磷酸钠、碳酸钠、硫酸钠;使用步骤为:在容器中加入消泡剂,反应15分钟,然后缓慢加入浮选矿浆,然后进行浸出操作并且加入活性炭进行吸附;本发明的消泡剂加入后很快和残留的浮选药剂结合彻底的将其分解皂化除去,使得浸出可以正常进行。
本发明属于选矿技术领域,具体涉及一种低品位铜、锌、锡多金属矿综合回收的新型工艺。通过磁选、浮选、重选三种不同工艺的有机结合,充分考虑了不同金属的物、化性质后,通过合理的工艺流程及设备配置,既实现了每种金属的回收,也避免了在回收过程中的相互干扰。本发明实现了所有金属的最大化综合回收,保证了企业经济效益最大化,实现了资源综合利用。
混合矿尾砂-炼铅渣膏体配制方法,采用氧化矿、硫化矿选矿的混合矿尾砂与炼铅渣混合制备充填井下采空区的浆体,步骤是:①分别采取混合矿尾砂、炼铅渣,混合矿尾砂浓缩为74~76%的浓度后,储存备用;炼铅渣储存备用;②按水泥∶炼铅渣∶混合矿尾砂=1∶1~3∶3~9,加水后搅拌制备砂浆;③在搅拌槽内将砂浆充分搅拌均匀,制备成浓度为78~83%的膏状砂浆;④将配制好的膏体砂浆注入输送泵,通过管道注入井下采空区。本发明可改变混合矿尾砂和炼铅渣凝固性质,提供一种凝固性好、经济可靠的填充料,并可将废弃的矿尾砂、炼铅渣全部用于井下充填,改变采场作业条件,减小工业废渣对环境的污染。
本发明属于选矿技术领域,特别涉及一种降低浮选泡沫稳定性的复合捕收剂及其制备方法和应用。本发明提供的降低浮选泡沫稳定性的复合捕收剂,包括以下质量份的组分:十二胺45~65份;磺酸盐15~40份;增溶剂15~20份;所述磺酸盐为烷基磺酸盐或烷基苯磺酸盐;所述增溶剂为冰乙酸或盐酸。在本发明中,十二胺作为起泡剂和捕收剂,磺酸盐可以降低泡沫稳定性,冰乙酸或盐酸作为增溶剂。与常规的阳离子浮选捕收剂相比,本发明的复合捕收剂在保证良好的浮选效果情况下,浮选泡沫流动性好,能显著降低泡沫发黏的问题,降低泡沫稳定性,大幅度缩短浮选泡沫静置消泡的半衰期。
本发明公开了一种高效的铁精矿、尾矿浆体回水装置,其特征在于,包括从上到下依次设置的高位蓄水池(4)、磨选车间(5)和浓缩池;所述浓缩池包括精矿浓缩池(6)和尾矿浓缩池(9);所述精矿浓缩池(6)和尾矿浓缩池(9)上分别设有溢流口,溢流口下方设有清水回水池(11),清水回水池(11)内的清水通过离心式清水泵一(12)输送至高位蓄水池(4);所述尾矿库(13)上层连接有离心式清水泵二(14),离心式清水泵二(14)将尾矿库上层清水输送至高位蓄水池(4)。本发明通过设计了铁精矿、尾矿浆体的回水装置,能够将浓缩中和尾矿中的水高效回收,解决了选矿供水的问题。
本发明公开了一种细粒级富钛料的回收利用方法,属于冶金技术领域。解决了现有技术中细粒级富钛料难以应用于熔盐氯化,也难以直接再次返回沸腾氯化炉使用的问题。本发明包括:1.对四氯化钛收尘渣进行选矿作业,得到富钛料精矿;2.对富钛料精矿进行干燥后打散;3.将打散后的富钛料精矿输送到钛渣冶炼电炉中;4.对钛渣冶炼电炉进行补温,实现细粒级富钛料的熔融与重组;5.当炉内温度达到钛渣冶炼的正常生产温度后,向钛渣冶炼电炉中添加钛精矿和还原剂进行熔炼,得到铁和钛渣;6.将铁和钛渣排出钛渣冶炼电炉;7.将钛渣进行破碎、筛分、研磨和分级,得到符合沸腾氯化炉使用要求的富钛料。本发明实现了细粒级富钛料的回用,节约资源,降低生产成本。
一种从铜铋精矿中提取铋的方法。本发明属湿法冶金技术领域,具体涉及一种浸出铜铋钼矿提取铋的方法。技术方案是将含铋4~14wt%的铜铋钼矿与浓度28~32%的盐酸混合搅拌浸出,使溶液pH值保持在0.3~0.6,再用CaCO3作为中和剂对浸出液搅拌沉铋,沉淀物进入下一步选矿或冶炼流程获取氯氧铋及有价金属,沉铋液依次进行氧化除铁和硫酸除钙,得到的净化液返回浸出工序循环使用。本发明可更简单有效地从铜铋钼矿中把铋提取出来,使铋与其它的金属能够很好的分离,生产成本低,效率高,安全可靠,不污染环境。
一种利用低品位钨锡矿清洁、环保生产仲钨酸铵的方法,包括如下步骤:研磨、制浆浮选脱硫、继续浮选得到钨锡混合精矿,重力选矿,分别制得钨精矿和锡精矿,钨精矿采用酸浸工艺、氨溶、结晶工艺制得仲钨酸铵产品;过程中的废气、废水进行清洁处理。本发明将生产过程中产生的废水、废渣、废气采用科技环保的技术手段加以利用,生产出合格的其他副产品、变废为宝,实现产业的绿色、环保生产。
本发明公开了一种混合型贫铁磁精矿的提质降硅方法。本发明将磁场强度为130~160mt、浓度为35~45%的混合型贫铁磁精矿矿浆给入淘洗磁选机得到浓度为0.6~1.1%的淘洗尾矿和浓度不小于60%的淘洗精矿。本发明针对混合型贫铁磁铁矿嵌布粒度细,现有磁选设备选别时因磁团聚作用,存在"磁性夹杂"和"非磁性夹杂",使精矿品位低,且工艺流程长而复杂,消耗大,选矿成本高的弊端。采用能使磁团聚充分遭到破坏,较彻底消除磁选精矿中大量连生体和较多单体脉石的淘洗磁选机,通过控制矿浆和淘洗磁选机工艺参数,达到有效提升铁粉品位和降低杂质的目的,具有工艺简便、消耗低、精矿品位提升和硅含量降低效果明显、回收率高的特点。
一种铜冶炼废水零排放回收利用方法,是将铜冶炼过程中的窑炉冷却循环水、设备冷却循环水、电解系统循环水、硫酸系统循环水产生的废水和锅炉排污水进行分质、分级全部循环回收利用,不对外排放废水,集中窑炉冷却循环水、设备冷却循环水产生的废水及余热锅炉排污水经预沉降除泥、过滤后进入给水净化站处理,净化合格的水作为生产用水循环利用,浓水返深度处理产生的浓水合并回收利用。电解系统循环水、制酸系统循环水产生的废水进入污酸污水处理后产生的浓水回收利用,所有浓水分别供给吹炼渣水淬循环水、冰铜水淬循环水、渣选矿用水。本发明可将铜冶炼过程产生的废水经过分质集中、分级处理后,全部回用,在系统内形成闭路循环,缩短冶炼系统废水处理工艺流程,减少作业成本,实现废水零排放。

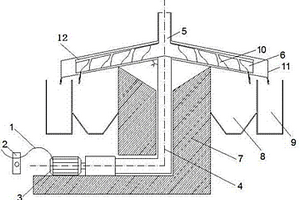

本实用新型属于选矿设备技术领域,具体涉及一种含固液体进料缓冲装置。该含固液体进料缓冲装置包括沉降槽,所述的沉降槽顶部设置有进料管,该沉降槽内部上侧设置有缓冲器,该缓冲器与所述进料管相连通;所述缓冲器侧壁中上部开设有多个出口小孔,顶部设置有溢流口。该含固液体进料缓冲装置结构简单、操作方便,利用缓冲器的结构使含固液体在内部间接的形成紊流层,降低含固液体物料的流速,减小高速物料对沉降槽等设备的冲击和搅拌作用,加速沉降槽的沉降能力,提高沉降槽的生产效率,可广泛应用于冶金、选矿、化工生产等领域。此外该缓冲装置还减少了含固液体对下部设备的腐蚀和磨损,提高了设备的使用寿命。
本实用新型公开了一种实验室用纯矿物矿样储存瓶包括瓶塞、瓶颈、瓶体、密封圈、压紧系统;瓶颈通过密封圈设置在瓶体内并沿瓶体内壁移动,压紧系统设置在瓶颈与密封圈之间,瓶塞密封于瓶颈的瓶口处;本实用新型从源头上解决了选矿实验室纯矿物矿样的氧化和吸水潮湿问题,杜绝了纯矿物矿样表面性质的变化,从而从根本上防止由此导致的纯矿物选矿试验误差;采用该新型储存瓶储存纯矿物矿样时,每次进行试验之前不必再清洗去除表面氧化膜,去掉了繁杂的矿样清洗过程,简化试验操作。
中冶有色为您提供最新的云南有色金属选矿技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
