四川攀枝花有色金属环境保护技术理论与应用

石墨尾矿的利用方法 837

 0

本发明提供一种石墨尾矿的利用方法，以石墨尾矿、纯碱、碳酸钙、白云石为主要原料，以少量硼酸或硼砂作为添加剂，在高温炉中进行高温煅烧熔制，然后过冷却水后形成水淬颗粒，经球磨机球磨后筛分得到低熔点粉体助剂，可作为一种低温共烧陶瓷的良好助剂。本发明制备得到的粉体助剂有效地降低共烧陶瓷的煅烧温度，降低能耗，同时有效地利用了石墨尾矿作为加工原料，更环保，实现固废资源的高效利用。

含钒钢渣的资源化利用方法 659

 0

本发明属于冶金固废资源综合利用技术领域，具体公开了一种含钒钢渣的资源化利用方法，旨在解决现有方法对含钒钢渣资源化利用率较低的问题。该含钒钢渣的资源化利用方法，针对含钒钢渣的特点，利用熔态含钒钢渣的显热，降低了冶炼过程中的能耗，且通过加入还原剂实现了含钒钢渣中铁、钒等有益元素的回收利用，通过配加硅质原料对含钒钢渣进行调质，可使水淬处理后的熔态炉渣形成硅酸钙玻璃态物质，磨细后能作为高活性矿渣微粉使用，提高了含钒钢渣资源化利用率及利用附加值。

高磷高硫提钒尾渣的预处理方法 1069

 0

本发明属于冶金固废资源综合利用技术领域，具体公开了一种能够有效脱除提钒尾渣中磷和硫，并且可降低生产成本的预处理方法。该方法采用特定pH值的稀硫酸溶液与适当量的高磷高硫提钒尾渣混合，进行浸出脱磷，并有效控制浸出时间，能使得脱磷率达到80％以上，确保渣中磷含量从0.25％以上降低到0.05％以下，达到良好的脱硫效果；通过配制特定的浆体，并经过两次浮选脱硫，可使得脱硫效率达到95％以上，确保富铁料中的硫从4.6％以上降低到0.3％以下，铁含量从27％提高到35％，同时钒、锰也在富铁料中得到有效富集。

高钛型高炉渣的回收利用方法 1079

 0

本发明属于冶金固废资源综合利用技术领域，具体公开了一种高钛型高炉渣的回收利用方法，旨在解决如何回收利用高钛型高炉渣的显热资源的问题。该高钛型高炉渣的回收利用方法，通过利用铸渣板将温度在1200～1350℃的液态高钛型高炉渣铸造为900～1000℃的高温渣块，再将高温渣块间歇式加入换热罐中通过换热罐内由下往上流动的冷风进行换热；换热后，冷风变为热风并用于发电设备发电或物料干燥，可使得高钛型高炉渣的显热资源得到充分回收利用，利用率达到40％以上。

富集并回收高炉瓦斯泥中锌的方法 1062

 0

本发明公开了一种富集并回收高炉瓦斯泥中锌的方法，属于冶金固废处理技术领域。本发明为解决现有技术难以直接从高炉瓦斯泥中回收锌的技术问题，提供了一种富集并回收高炉瓦斯泥中锌的方法，包括：将高炉瓦斯泥加水配成浆料，向浆料中加入十二烷基苯磺酸钠浮选剂溶液，边加浮选剂边搅拌，并将产生的泡沫刮出且收集起来，直到浮选剂加料完成且浮选体系不再产生泡沫为止，浮选结束后，高炉瓦斯泥中锌因富集于溢流中而得以回收，其它矿物则留于浮选尾泥中。本发明以十二烷基苯磺酸钠为浮选剂处理高炉瓦斯泥，不仅可以合理且充分地利用瓦斯泥里的有价成分，显著降低高炉炼铁的锌负荷，而且整个处理过程基本可以做到无三废排放。

高发射率红外辐射涂料及其制备方法 1168

 0

本发明公开了一种高发射率红外辐射涂料及其制备方法，属于红外节能材料领域。高发射率红外辐射涂料，其制备原料包括钒铁渣、二氧化硅、过渡金属氧化物、高温粘结剂和稀土元素La2O3，其原料按质量比的配比为：A组＝钒铁渣∶二氧化硅＝1∶0.8‑1；B组＝过渡金属氧化物∶A组＝0.2‑0.5∶1；C组＝La2O3∶B组＝0.01‑0.05∶1；D组＝高温粘结剂∶C组＝0.1‑0.2∶1。本发明利用钒钛冶炼固废制备的高发射率红外辐射涂料具有良好耐热性能和高发率，其软化温度不低于1500℃，综合发射率不低于0.9，可有效解决现有高发射率红外涂层耐热温度较低，不适于工业窑炉使用，且其制备和使用成本较高的问题。

钒铁除尘灰制备偏钒酸铵的方法 1091

 0

本发明属于钒钛固废资源化领域，具体涉及一种钒铁除尘灰制备偏钒酸铵的方法。本发明所要解决的技术问题是提供以钒铁除尘灰为原料制备偏钒酸铵的方法，包括以下步骤：a、焙烧：将钒铁除尘灰进行焙烧，得到焙烧熟料；b、浸出：焙烧熟料加水浸出，固液分离后得到含钒浸出液；c、沉淀：含钒浸出液中加入铵盐进行沉淀，即得偏钒酸铵。本发明方法具有成本低、钒收率高等优点。

提钒尾渣大规模利用的生产方法 917

 0

本发明公开了一种提钒尾渣大规模利用的生产方法，方法步骤如下：a.准备烧结原料；b.配料，将预先准备好的烧结原料进行均匀混合；c.造球；d.将混合好的烧结原料布入烧结机台车上点火烧结，制成烧结矿；e.通过喷洒系统在生产出的成品烧结矿上喷洒CaCl2溶液；f.成品烧结矿经运输送进入高炉进行冶炼。与现有方法相比较，本发明能够在烧结过程中形成低熔点粘结相，改善烧结矿矿相结构，提高烧结成品率，能够有效的解决提钒尾渣因堆比重小，水分大而引起的下料难，下料不均匀情况，增加了烧结配料精确性，能够在烧结过程中脱除掉提钒尾渣中的有害元素硫，保证了二次固废资源的循环回收利用。还解决了提钒尾渣长期堆放带来的环境污染。

利用熔盐氯化渣制备镁砂的方法 920

 0

本发明涉及冶金废渣资源回收再利用技术领域，公开了一种利用熔盐氯化渣制备镁砂的方法。该方法包括以下步骤：(1)用去离子水将熔盐氯化渣溶解，溶解过滤后取清液；(2)向步骤(1)中所得清液中加入沉降除杂剂，沉淀、过滤后得到精制氯化镁盐水溶液；(3)向步骤(2)中所得精制氯化镁盐水溶液中加入碳酸钠溶液进行反应，得到碱式碳酸镁；(4)将步骤(3)中所得碱式碳酸镁洗涤、烘干后煅烧。本发明通过简单可行的方法，将熔盐氯化渣通过去离子水溶解、沉淀除杂、加碳酸钠反应和煅烧等一系列操作制备出高纯度的镁砂，实现了熔盐氯化渣固废资源的回收利用，提高了资源利用率，同时避免对环境造成污染。

高炉布袋灰中锌、铟、铅的回收方法 776

 0

本发明属于冶金技术领域，具体涉及高炉布袋灰中锌、铟、铅的回收方法。本发明解决的技术问题是提供高炉布袋灰中锌、铟、铅的回收方法。该回收方法包括以下步骤：将高炉布袋灰加水配成浆料，将浆料通过旋流分级得到溢流轻相浆料和底流重相浆料，然后将溢流轻相浆料浓缩、沉降、过滤后干燥，即得到富集料。进一步地，将富集料与煤粉混合后经高温还原挥发，收集挥发烟尘，即得主要含锌、铟、铅的回收产物。该回收方法综合回收高炉布袋灰中的有价元素锌、铟、铅，提高固废资源的综合利用率和综合经济价值。

铁水罐用保温涂料 779

 0

本发明涉及铁水罐用保温涂料，属于无机非金属材料技术领域。本发明解决的技术问题是提供铁水罐用保温涂料。本发明铁水罐用保温涂料，由以下重量份的组分组成：水淬高炉渣20～45份，粉煤灰10～30份，刚玉渣10～15份、发泡剂2～3份、无机粘结剂30～35份。本发明的保温涂料导热系数低，强度高，保温效果好，施工简单，占用场地面积小，可采用固废资源生产，成本低，资源利用效率高，有效采用了二次资源，具有较好的环境效益和社会效益。

回收高炉瓦斯泥中锌的方法 712

 0

本发明涉及一种回收高炉瓦斯泥中锌的方法，属于冶金固废综合利用领域。本发明的方法包括：将氢键供体与氢键受体按照摩尔比为1～2：1～4混合均匀，并于60～80℃搅拌12～24h后得到浸出剂；按液固比10～20：1mL/g将瓦斯泥与所述浸出剂混合，在搅拌转速200～500转/分，温度323～373K的条件下浸出10～30h得矿浆；将所述矿浆直接进行电沉积得到锌；所述电沉积采用三电极体系，恒电位法沉积；所述电沉积的温度为323～373K；所述氢键供体为氯化胆碱或甜菜碱盐酸盐中的至少一种；所述氢键受体为酰胺类化合物。本发明工艺流程短、消除了瓦斯泥中其他金属杂质的影响，能耗低。瓦斯泥中锌的回收率高。

含钒钢渣中钒的回收工艺 1003

 0

一种含钒钢渣中钒的回收工艺，属于冶金及固废综合利用技术领域。回收工艺包括：将回收原料进行预还原处理，得到预还原物料，回收原料包括含钒钢渣、铁质原料、改质剂以及第一碳源还原剂；将预还原物料与第二碳源还原剂进行熔炼，将熔渣和含钒铁水分离；将含钒铁水进行吹氧提钒，得到钒渣与提钒铁水。采用预还原工序对回收原料进行预还原处理后进行熔炼，可选的铁质原料采用钒钛磁铁矿精矿粉提高含钒量，可选的预还原工序之前进行球磨造球提供反应动力学条件，解决了含钒钢渣在火法回收工艺中回收成本高、收率低的技术问题，回收成本低、收率高。

铝硅钛合金的生产方法 748

 0

本发明提供了一种铝硅钛合金的生产方法。所述生产方法包括以下步骤：将按重量计55～75份的粉煤灰、15～35份的碳质还原剂、5～7份的粘结剂和4～6份的水混合均匀后，压制成球团并烘干；将烘干后的球团加入矿热电弧炉中进行冶炼，炉内温度控制为1800～1950℃；待反应完全后，向矿热电弧炉内装入冷态高钛型高炉渣粉料进行冶炼，炉内温度控制为1600～1700℃；反应完全后，出炉并在精炼炉中进行精炼；过滤除渣，浇铸得到铝硅钛合金。本发明的铝硅钛合金的生产方法解决了两种工业固废物高钛型高炉渣、粉煤灰的应用难题，在挖掘高钛型高炉渣资源潜力的同时综合利用了粉煤灰中的铝、硅等有益元素，且本方法生产流程短，成本低，经济附加值较高，所得残渣亦可作为建筑材料等使用。

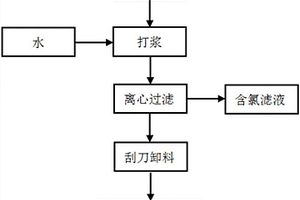

提钛尾渣的初步除氯方法 670

 0

本发明涉及冶金工程、固废处理工艺领域，公开了一种提钛尾渣的初步除氯方法。本发明提供的提钛尾渣的初步除氯方法，所述提钛尾渣中含有氯离子，该方法包括如下工序，1)将提钛尾渣与水混合得到浆料，相对于1重量份所述提钛尾渣，水的用量为4重量份以上；2)将浆料送入滚筒式卸料离心机进行离心过滤，所述离心过滤的条件包括：离心的速度为1200‑1800转/分，过滤的筛网目数为250‑500目。通过本发明的方法，达到可以快速有效的对氯化法提钛尾渣进行初步除氯，为提钛尾渣的后续深度除氯做准备；实现尾渣初步除氯的连续性和快速性；降低深度除氯时尾渣中的含水量，减少后续煅烧深度除氯时的能源消耗。

低碳型超硫酸盐水泥及其制备方法，以及水泥砂浆 735

 0

本发明提供了一种低碳型超硫酸盐水泥及其制备方法，以及水泥砂浆。本发明提供的低碳型超硫酸盐水泥，包括以下质量比的组分：钛石膏10％～40％；水泥熟料15％～30％；矿粉20％～40％；钢渣5％～10％；提钛尾渣5％～10％；钒渣1％～5％；粉煤灰2％～10％；激发剂0.5％～1％；减水剂0.5％～1％。本发明采用钛石膏、钢渣、提钛尾渣及钒渣等工业固废与水泥熟料、矿粉、粉煤灰、激发剂和减水剂以一定比例搭配，其中，钛石膏的用量在10％以上，大量利用了钛石膏及其它工业废渣、降低工业废弃物对环境的污染，同时还能够提升材料的早期力学性能，且还降低了28d氯离子扩散系数。

红外辐射涂料及其制备方法 1027

 0

本发明公开了一种红外辐射涂料及其制备方法，属于红外节能材料领域。红外辐射涂料，其主要制备原料按质量百分比为高炉渣90‑95％、过渡金属氧化物A5‑10％；制备原料还包括过渡金属氧化物B和高温粘结剂，所述过渡金属氧化物B的质量为高炉渣和过渡金属氧化物A总质量的5‑10％，所述高温粘结剂的质量为高炉渣、过渡金属氧化物A和过渡金属氧化物B总质量的5‑10％。本发明制备的红外辐射涂料，高温粘结性较好，软化温度不低于1400℃，综合发射率不低于0.9，其低波段发射率(1‑5μm)不低于0.95，综合性能优异，本发明利用冶金固废为原料制备得到红外辐射涂料，生产成本低廉，可有效解决现有高温条件下红外辐射涂料辐射性能较差、使用成本较高的问题。

用提钛尾渣生产矿渣微粉的方法 854

 0

本发明公开的是固废处理及资源化利用技术领域的一种用提钛尾渣生产矿渣微粉的方法，主要是先制备液相激活剂，然后用激活剂对提钛尾渣进行液相激活，随后再对激活后的提钛尾渣进行脱水、破碎、煅烧处理，最后将得到的尾渣进行磨后制得矿渣微粉。本发明的有益效果是：本发明首先对提钛尾渣进行液相激活，在较低的焙烧温度下即可获得很好的脱氯脱碳效果，同时可很好地保持提钛尾渣的潜在水化活性，然后对提钛尾渣进行低温焙烧、粉磨后可以制备S95级矿渣微粉工程使用或出售。本发明脱氯效率高、处理成本低、处理量大、流程短、环保性好、节能效果好，同时产品具有一定的附加值且市场容量大，是规模化消纳提钛尾渣的一条非常好的路径。

提钛尾渣的脱氯工艺以及矿渣微粉的制备工艺 999

 0

本发明涉及冶金固废处理方向领域，具体而言，涉及提钛尾渣的脱氯工艺以及矿渣微粉的制备工艺。提钛尾渣的脱氯工艺，包括以下步骤：将提钛尾渣与脱氯剂混合后在300‑800℃温度下煅烧30‑120分钟。该工艺不仅可以实现提钛尾渣的脱氯，同时可保持提钛尾渣的玻璃相结构，为其资源化利用提供保障。该矿渣微粉内氯含量降低至0.06％以下，同时游离碳含量降低至1％以下，矿物相结构中85％以上的玻璃相结构，脱氯后的提钛尾渣经过粉磨后28天活性指数可达到95％以上，可替代S95级矿渣微粉使用或者出售。

钒氮合金除尘灰的资源化利用方法 855

 0

本发明公开了一种钒氮合金除尘灰的资源化利用方法，属于冶金固废资源化利用领域。钒氮合金除尘灰的资源化利用方法，包括如下步骤：a.将钒氮合金除尘灰与钒渣按照质量比15‑25∶100混合均匀后焙烧，焙烧温度为700‑800℃，焙烧完全后得到熟料；b.将步骤a得到的熟料水浸，水浸后固液分离得到含钒浸出液和滤渣。本发明针对钒氮合金除尘灰中含有较多钠、钾资源的特点，将钒氮合金除尘灰作为钠盐用于钒渣钠化焙烧，本发明的方法不仅可以减少现有钒渣提钒工艺中的碳酸钠消耗，同时还实现了除尘灰的资源化利用，可有效解决现有技术回收利用除尘灰的工序复杂且回收利用率低的问题。

分离高炉瓦斯泥中铁锌碳的方法 690

 0

本发明公开了一种分离高炉瓦斯泥中铁锌碳的方法，将瓦斯泥直接磁化焙烧后再氧化，适当磨矿后进行湿式磁选，得到磁选铁精矿和尾矿富锌料，用浸出剂提取富锌料中锌得到富锌液和炭精粉。通过采用本发明处理瓦斯泥所得产品均可得到有效利用，实现了瓦斯泥固废零排放。本发明具有工艺简单、投资少、能耗低、处理效果好等优点，可为钢铁厂瓦斯泥资源综合利用提供重要的理论指导和技术支撑。

回收高锌瓦斯泥中锌的方法 1107

 0

本发明公开了一种回收高锌瓦斯泥中锌的方法，属于冶金固废处理技术领域。本发明为解决现有技术难以直接从高炉瓦斯泥中回收锌的技术问题，提供了一种回收高锌瓦斯泥中锌的方法，其包括：将高炉瓦斯泥加水配成浆料，将浆料输送入水力旋流器中，通过控制工作压力、给料质量浓度和旋流器沉砂嘴直径，将瓦斯泥中的轻相和重相分离，回收瓦斯泥中的轻相，得富锌料。本发明整个过程无废气和固废产生，水可以循环利用，可达到废水零排放要求；所得富锌料锌品位远高于原高炉瓦斯泥的锌品位，可用于进一步提锌，回收锌后贫锌瓦斯泥主要含铁和碳，可返回高炉冶炼系统再利用，达到了瓦斯泥综合利用的目的，并降低高炉炼铁系统的锌负荷。

家庭厨房用钛水槽 896

 0

本实用新型公开了一种家庭厨房用钛水槽，涉及厨具技术领域。一种家庭厨房用钛水槽，包括家用水槽，所述家用水槽为顶部开口的盒状结构，且家用水槽顶部开口处的边缘固定连接有水槽顶边，所述水槽顶边的顶部固定安装有水龙头，所述家用水槽的底壁固定连接有集水部，且集水部底部固定连接有出水管，所述集水部顶部的边缘开设有卡接槽。本实用新型通过第二滤篮和漏水部的设置，实现了在清洗食物和餐具时，固体废弃物能够堆积在漏水部和第二滤篮之间所形成聚污槽当中，进而清洗食物和餐具的水能够沿着漏水部伸出部分上的第二滤孔进入第一滤篮中并通过出水管排出，进而避免了因滤孔孔径过小而导致清洗水无法排出的技术问题。

硫酸法钛白粉废水处理剂及其制备方法 1128

 0

本发明公开一种硫酸法钛白粉废水处理剂及其制备方法，通过控制石灰与含有水和羟基有机物混合的消化剂反应，制备具有流动性和高比表面的CaO_x(OH)_(2‑2x)粉末，CaO_x(OH)_(2‑2x)粉末可充分分散于水中形成Ca(OH)₂微细胶体，使其与废酸和FeSO₄充分反应,克服了Fe(OH)₂/Fe(OH)₃在Ca(OH)₂表面沉积和与包裹现象，大大减少中和剂的用量，从而降低了硫酸法钛白粉固废红石膏的产量，为硫酸法制备钛白粉生产废水处理提供了新的、更好的原料选择。

高钛高炉矿渣混凝土掺合料及其生产方法 1021

 0

本发明公开了一种高钛高炉矿渣混凝土掺合料 及其生产方法。该混凝土掺合料按重量百分比含有以下组分： 高钛高炉矿渣微粉95～99％、激发剂1～5％，其中高钛高炉 矿渣微粉的比表面积＞ 400m2/Kg。本发明的有益效果 是，使高钛高炉矿渣能象普通高炉矿渣和粉煤灰一样用做混凝 士掺合料，等量取代20～30％水泥，能配制出完全符合标准的 C30以上的普通混凝土和C50以上的高强混凝土。混凝土除强 度能满足相应的标准要求外，其抗硫酸盐性、抗冻性、收缩性、 和抗碳化性均良好。使以前基本上无法利用的高钛高炉矿渣得 以大量利用，实现了工业固体废弃物的再利用。

提钒尾渣/膨胀石墨/有机质复合相变材料及其制备方法 695

 0

本发明涉及提钒尾渣/膨胀石墨/有机质复合相变材料及其制备方法，属于相变储能及固体废弃物再利用领域。提钒尾渣/膨胀石墨/有机质复合相变材料，该复合相变材料以膨胀石墨为支架，膨胀石墨的孔隙中填充有机质和提钒尾渣，且提钒尾渣均匀分布在有机质中；其中，所述提钒尾渣粒度≤23μm，提钒尾渣占复合相变材料总重量的1％～3％；有机质占复合相变材料总重量的87％～93％。本发明的复合相变材料，成本低、不易泄露、稳定性好。

Q235B钢的半钢转炉冶炼方法 1116

 0

本发明涉及一种Q235B钢的半钢转炉冶炼方法，属于钢铁冶金技术领域。本发明解决的技术问题是传统半钢冶炼Q235B钢的成本偏高。本发明公开了一种Q235B钢的半钢转炉冶炼方法，该方法是向转炉内兑入半钢后，加入冷态钢渣，同时以氧枪供氧进行吹炼，吹炼结束后得到钢水，在钢水出钢过程中向钢包中加入电石，然后再在小平台定氧，定氧后喂入铝线。使用本发明方法总辅料可降低30kg/t钢，吨钢效益可达到5.4元/t钢，大大降低了成本。本发明方法实现了铁资源的高效回收及冷态钢渣的综合利用，并实现了炼钢固体废弃物资源化的绿色循环，具有一定的环保意义。

用于高档软磁材料的氧化铁的制备方法 682

 0

本发明提供了一种用于高档软磁材料的氧化铁的制备方法，该方法包括将绿矾溶于水中，再将得到的硫酸亚铁溶液的pH值调节至4-6并静置，然后将所述静置后得到的上层清液与碳酸氢铵进行酸碱中和反应，并将得到的酸碱中和反应产物固液分离，再将所述固液分离得到的固体产物干燥后煅烧。采用本发明提供的方法能够得到纯度大于99.4%的氧化铁，其非常适用于制备高档软磁材料，从而实现了将绿矾变废为宝的目的，解决了现有技术无法对大量绿矾进行有效处理的问题，极具工业应用前景。

用于制备碳化钛渣的电弧炉及碳化钛渣制备方法 1077

 0

本发明涉及碳化钛渣制备领域，尤其是一种实现高钛型高炉渣、细粒级钛精矿、钛渣除尘灰的综合利用的用于制备碳化钛渣的电弧炉及碳化钛渣制备方法，包括炉体和设置于炉体上的炉盖，所述电弧炉还设置有热装系统、喷吹系统和出渣系统。本发明实现了将细粒级钛精矿和钛渣除尘灰应用到高钛型高炉渣的碳化过程中，有效利用其中的钛、铁成分，多余的钙、镁、铝、硅等氧化物也不会对碳化钛渣产品造成不良影响。通过采用喷吹加料的方式，可有效避免物料粒度过细的问题，不易造成环境污染。既可以实现固体废弃物的有效利用，又有利于高钛型高炉渣向碳化钛渣的转变过程，对减轻环保压力和提高钛资源利用率具有重要意义。本发明尤其适用于碳化钛渣制备之中。

从低品位含镓、铁的原料中回收镓和铁的方法 1066

 0

本发明涉及一种从低品位含镓、铁的原料中回收镓和铁的方法，其包括：a）含镓生铁的制备；浇铸阳极板：将所述步骤a）得到的含镓生铁浇铸成含镓阳极板；c）电解分离镓铁：将所述步骤b）得到的含镓阳极板电解制取电解铁粉和含镓阳极泥；d）含镓阳极泥焙烧、酸浸除铁：将所述步骤c）得到的含镓阳极泥焙烧酸浸；e)镓的萃取：将步骤d）得到的酸浸过滤液来得到富镓有机相萃余液；f)反萃取：将步骤e)得到的萃余液反萃取，得到镓反萃取液；g)中和水解除杂：将步骤f)得到的反萃取液的Ga3+与Fe2+、Ti3+、Al3+、Cu2+、Zn2+、Mn2+分离，生成沉淀；h)、碱溶：将步骤g)得到的反萃液加碱碱化。本发明的方法简单、成本低，能高效的回收冶金固体废弃物中的有价元素镓、铁。
