山东威海有色金属复合材料技术理论与应用

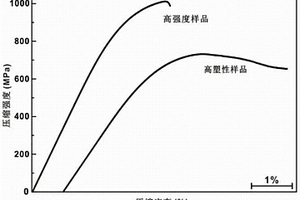

晶体-非晶铝基复合材料的制备方法 956

 0

本发明提供一种晶体‑非晶铝基复合材料的制备方法，包括以下步骤：(1)按摩尔比86:6.75:2.25:3.25:1.75分别称取Al、Ni、Co、Y和La高纯金属单质，各金属单质的质量分数≥99.99wt.％，混合，熔炼；若干次熔炼后制备得到合金母锭Al₈₆Ni_6.75Co_2.25Y_3.25La_1.75；(2)将合金母锭在氩气保护气氛下电弧熔化后，使用水冷铜模作为冷却介质快速进行铜模吸铸制备获得所述晶体‑非晶铝基复合材料；该吸铸工艺与铜模模具配合的冷却速度为10³K/s～10⁶K/s，且铜模模具上部的冷却速率低于下部的冷却速率。通过本发明方法可调控材料性能，制备的复合材料具有优异的力学性能，其室温抗压强度为625～865MPa之间，断裂强度在650～1000MPa，压缩塑性应变为1.3～3.3％。

氰酸酯树脂复合材料的制备方法 974

 0

本发明涉及高分子材料领域，具体地说是一种氰酸酯树脂复合材料的制备方法，其特征在于包括如下步骤：按重量份计，将50～100份氰酸酯树脂、1～30份增韧剂，在50～200℃下搅拌，熔解分散均匀后，降温到70～150℃，加入0.1～10份抗氧剂、0.1～20份紫外光吸收剂，熔解分散均匀后，降温到70～150℃，加入0.1～10份偶联剂、0.1～10份触变剂，分散均匀后，得到一种耐光照老化性能的氰酸酯树脂组合物，将树脂组合物进行涂膜工序、与纤维复合工序，固化后得到一种耐光照老化性能的复合材料。本发明制备的复合材料具有更好的耐光照老化特性，具有良好的工艺性，可以进行涂膜及复合工艺，来制备预浸料，制备工艺简单、生产成本低。

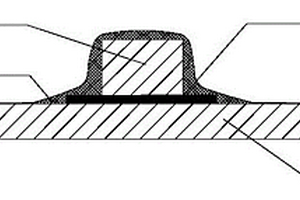

带加强筋的复合材料板材 1066

 0

本实用新型公开了一种带加强筋的复合材料板材，其解决了现有玻璃钢船体的复合板整体强度和钢度低，造成其使用寿命短，不能满足玻璃钢船艇的需求的技术问题，其设有复合材料板材，复合材料板材主体是由玻璃钢糊制成型，复合材料板材的上表面通过固化的第一玻璃钢树脂层包裹固定连接设有加强筋结构，加强筋结构与复合材料板材上表面之间还分别通过树脂粘结夹设有玻纤透气毡，可广泛应用于船舶设计技术领域。

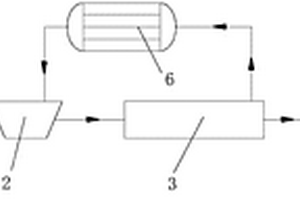

纤维增强复合材料抽油杆回收处理的方法 805

 0

本发明公开了一种纤维增强复合材料抽油杆回收处理的方法，将表面含有残留石油的废旧纤维增强复合材料抽油杆采用混合溶剂进行第一次浸泡清洗，再将第一次浸泡清洗后的抽油杆采用低碳溶剂进行第二次浸泡清洗，将第二次浸泡清洗后的抽油杆干燥后进行粉碎作为短切增强体；其中，所述混合溶剂为由液态烷烃类溶剂、芳香烃类溶剂、极性分子溶剂组成。该方法既能够有效解决废旧抽油杆处理的问题，又能够回收抽油杆表面沾有的石油，复合材料抽油杆还能继续作为短切增强体继续使用，使废旧的抽油杆100％回收使用，提高经济效益，同时又能够做到不影响环境。

具有抑菌作用的鲍鱼壳粉/ZnO复合材料掺杂的智能水凝胶伤口敷料的制备方法 1008

 0

本发明属于医用材料技术领域，涉及一种具有抑菌作用的鲍鱼壳粉/ZnO复合材料掺杂的智能水凝胶伤口敷料的制备方法。根据材料的界面与物相作用，利用材料制备的技术和方法，将鲍鱼壳粉/ZnO复合材料、壳聚糖粉末与海藻酸钠溶液形成均匀浆液，选用葡萄糖酸内酯作为质子供体，原位制备出具有抑菌作用的鲍鱼壳粉/ZnO复合材料掺杂的纯物理交联壳聚糖/海藻酸钠双网络智能水凝胶敷料。选用的材料其生物相容性好、无细胞毒性，该敷料可抑制细菌感染，促进创面愈合。

碳陶复合材料及其制造的防爆板 1042

 0

本发明是有关于一种碳陶复合材料及其制造的防爆板，包括重量比为20-45％的碳纤维和重量比为55-80％的陶瓷材料，其制造方法为，将碳纤维短切后与陶瓷材料按比例搅拌均匀，然后放入模具中，与模具一起放入压力容器中，然后加温至1750度后加压至500～1000公斤，保持30～60分钟后断电降温即可；该防爆板的两端为橡胶层，中间为碳陶复合材料层，所述的橡胶层由芳纶纤维或聚乙烯纤维与橡胶复合而成。本发明的复合材料节能环保、使用寿命长、质量好，重量轻，十分适于制造的特殊工业及特殊行业需求的防爆炸材料。

制备碳纤维复合材料层间剪切强度样条的方法 1054

 0

本发明涉及一种制备复合材料层间剪切强度样条方法，属于复合材料的测试领域。a)在制样之前，根据碳纤维的规格和复合材料样条中纤维的含量计算所需碳纤维的根数；b)称量并配制适量的环氧树脂胶液，将其放入烘箱中热熔至透明状；c)将碳纤维置于退卷装置上，将其导入浸胶槽，将热熔后的环氧树脂胶液倒入浸胶槽中，没过纤维，并在缠丝板上缠绕相应根数浸渍胶液后的纤维；d)用刀片取下缠丝板上浸渍胶液的纤维，对称折叠3次后，平直放入提前在烘箱中预热且均匀涂有脱模剂的模具槽体的凹槽中；e)将纤维和槽体一并放入140℃的烘箱中加热60min，胶液变硬时取出模具槽体，放回140℃烘箱中继续加热60‑90min，取出后再次加压150‑280N·m，再放入160℃烘箱中固化2‑4h后，冷却、脱模切割成所需尺寸测试样条。

锰酸锌/石墨烯复合材料的制备方法 728

 0

本发明涉及一种锰酸锌/石墨烯复合材料的制备方法，首先配制氧化石墨水溶液和金属盐水溶液，金属盐水溶液中Zn(CH3COO)2·2H2O和Mn(CH3COO)2·2H2O的摩尔比为1 : 2，Zn(CH3COO)2?·2H2O摩尔浓度为0.05~0.2M；在搅拌条件下按照金属盐水溶液：氧化石墨水溶液体积比1 : 5~7的比例混合，混合均匀后转入反应釜中，反应釜温度为160~190°C，反应时间为6~12h；待反应釜冷却至室温后，过滤沉淀并用去离子水清洗，将沉淀产物进行冷冻干燥，即得原位合成的ZnMn2O4/graphene复合材料。本发明工艺合理，操作简便、高效，制备成本低。制备的锰酸锌/石墨烯复合材料可作为锂离子电池负极材料，具有高比面积、高比容量和长循环寿命的特点。

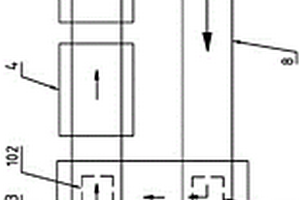

复合材料板材自动化生产工艺 870

 0

本发明涉及一种复合材料板材自动化生产工艺，属于复合材料生产领域。包括自动铺带机、码垛机a、码垛机b、成型机、冷却机、码垛机c、传送带7个部分共同组成一体化生产线，六部分相互作用构成了复合材料板材自动化加工生产线，该生产线克服了手工铺放效率低，铺放质量不稳定，板幅受限、大板幅无法实现铺放等缺点，大大提高了生产效率，稳定了铺放质量，并且将铺放实现大型加工。同时采用两台铺放机给一台成型设备供料，可使工作成倍效率提高，设备利用率最大化。

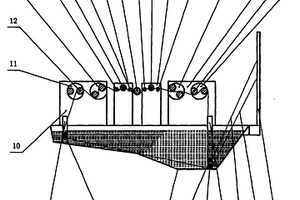

树脂基复合材料管双丝头缠绕方法 706

 0

本发明涉及树脂基复合材料管的制造,一种树脂基复合材料管双丝头缠绕方法,将芯轴穿入塑料合金内衬管中,芯轴安装在缠绕机上,芯轴旋转,缠绕机上的缠绕车沿芯轴轴向移动,其特征在于缠绕工艺是:1.玻璃纤维通过导线架;2.玻璃纤维浸胶;3.玻璃纤维分丝;4.拢丝;5.缠绕;6.固化成型。本发明工艺简单,合理,两束玻璃纤维同时缠绕,作用在缠绕管的力相同,方向相反,相互平衡,使芯轴在缠绕的过程中不弯曲,保持平直,能提高产品质量,由于两束玻璃纤维同时缠绕,生产效率提高一倍。

高强度高导热的碳纳米管增强镁锌铝基复合材料 956

 0

一种高强度高导热的碳纳米管增强镁锌铝基复合材料，其屈服强度为271MPa‑308MPa，抗拉强度为343MPa‑382MPa，热导率为96W/(m·K)‑140W/(m·K)，兼具低合金化、高强度和高热导率的特点。该镁基复合材料主要通过粉末冶金法制备，将纯镁粉、锌粉、铝粉与碳纳米管按比例混合压制成块后进行热处理、热挤压和时效处理，最终得到碳纳米管增强的镁锌铝基复合材料。本发明提供的镁基复合材料具有高的强度和热导率，在航空航天、汽车、3C等领域具有广泛的应用前景。

连接Cf/LAS复合材料与钛合金的复合钎料及钎焊方法 769

 0

本发明涉及一种连接Cf/LAS复合材料与钛合金的复合钎料及钎焊方法。复合钎料由Ag粉、Cu粉和Ti粉及碳纤维组成，所述Ag粉、Cu粉和Ti粉及碳纤维混合成Ag-Cu-Ti+碳纤维复合钎料，所述Ag粉、Cu粉和Ti粉在复合钎料中的质量分数分别为74.5%，21%和4.5%，所述碳纤维在复合钎料中的体积分数为1~18%。将球磨得到的复合钎料制成膏状涂覆在钛合金与Cf/LAS复合材料的连接待焊面上，将待焊件置于真空加热炉中加热保温，完成焊接。本发明实现了钛合金和Cf/LAS复合材料的连接，并获得了可靠的接头。接头的室温剪切强度最高可达53.5MPa。本发明用于Cf/LAS复合材料与钛合金之间的焊接。

超高强、超细晶TiB₂增强Al-Zn-Mg-Cu复合材料及制备 636

 0

一种超高强、超细晶TiB₂增强Al‑Zn‑Mg‑Cu复合材料及制备，属于复合材料领域。以Al‑Zn‑Mg‑Cu‑Zr合金为基体，以平均尺寸小于1μm的TiB₂为增强颗粒，复合材料中各物质质量百分比组份Zn：8‑12％，Mg：1.0‑2.0％，Cu：1.0‑1.5％，Zr：0.05‑0.15％，TiB₂：1‑5％，余量为Al。采用两步法制备复合材料，调整TiB₂颗粒的质量分数，并通过快速凝固工艺，细化晶粒，使基体形成大固溶状态，组织更加均匀。

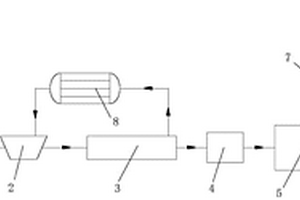

纤维增强复合材料抽油杆的回收方法 659

 0

本发明公开了一种纤维增强复合材料抽油杆的回收方法，将表面含有残留石油的废旧纤维增强复合材料抽油杆采用混合溶剂进行浸泡清洗去除表面的残留石油，再将去除表面的残留石油的抽油杆加热至300～600℃将纤维增强复合材料的基体树脂分解，从而回收获得废旧纤维增强复合材料抽油杆中的碳纤维和/或玻璃纤维；其中，所述混合溶剂为由液态烷烃类溶剂、芳香烃类溶剂、极性分子溶剂组成。该方法既能够有效解决废旧抽油处理的问题，又能够回收抽油杆表面沾有的原油，还能回收抽油杆中的增强纤维，大大提高了材料的使用率，提高经济效益，同时又能够做到不影响环境。

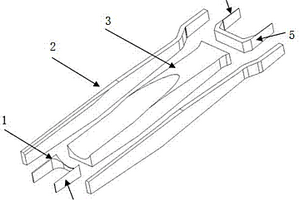

纤维增强复合材料弹射推臂的生产方法 1049

 0

本发明涉及一种纤维增强复合材料弹射推臂的生产方法，属于战机弹射推臂的生产方法领域。先将前副梁、后副梁的毛坯件分别模压成型至半固化，然后机械加工至所需尺寸；铺放主梁并预定型至设计形状待用；填充区为薄壁复合材料夹芯结构，薄壁厚度依据载荷工况确定，完成铺放并预定型。将一个半固化的前副梁、一个半固化的后副梁、两个主梁预制体和一个填充区预制体填入模压模具腔内，然后进行半固化后获得模压结构件。在模压结构件表面包裹一定厚度的纤维织物，然后经过RTM成型得到复合材料弹射推臂的毛坯件，经过机械加工后得到复合材料弹射推臂。本发明所生产的弹射推臂重量轻、强度高，提高了挂在效率和战机综合性能。

SBS交联弹性体复合材料及其制备方法 916

 0

本发明涉及SBS交联弹性体复合材料及其制备方法，其组分为苯乙烯-丁二烯-苯乙烯嵌段共聚物（SBS）100份、苯乙烯-异戊二烯-苯乙烯嵌段共聚物（SIS）10~40份和聚乙烯（PE）10~20份；弹性体复合材料通过挤出、注塑、辐照等工艺制备得到。γ射线激发的PE、SBS、SIS大分子自由基自身或者相互之间进行交联，形成三维网状结构，网络互相贯穿，使水的渗透愈加困难，提高了复合材料的抗摩擦、抗蠕变性能和高温下的机械性能。其主要应用于医用活塞、胶塞、胶垫，弥补了丁基活塞、胶塞、胶垫的不足，是一种完全可以取代丁基橡胶的弹性体复合材料。

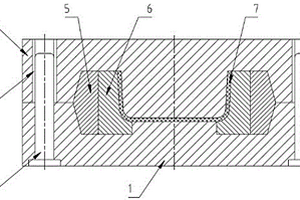

复合材料成型模具 748

 0

本实用新型涉及一种复合材料成型模具，属于模具领域。下模板左右两端分别垂直固定有一个导柱，上模板左右两端分别加工有一个与导柱相匹配的定位孔，定位孔内嵌有导套，导柱插装在导套内，下模板与上模板合模后的型腔左右两侧为八字形斜面，压紧镶块一端也为八字型斜面，压紧镶块另一端为垂直的平面，压紧镶块一端的八字型斜面与型腔一端的八字形斜面紧密配合，压紧镶块另一端的垂直的平面与活动镶块的一端面紧密配合。本实用新型既能保证复合材料产品的尺寸，同时也能保证复合材料产品的外观，也方便产品的取出，更好的保证此类复合材料产品的质量，避免了不合格产品的产生。

含有纳米复合材料的导电材料及其制备方法 886

 0

本发明提供一种含有纳米复合材料的导电材料及其制备方法，涉及复合材料技术领域。该导电材料主要包括按重量份数计的以下组分：聚合物基体10‑80份；碳纳米管5‑10份；有机成核剂1‑10份；粘合剂2‑8份。制备时，将碳纳米管加入有机成核剂搅拌20‑30min，再在10‑30℃下超声分散30‑50min得到改性碳纳米管溶液，然后将改性碳纳米管溶液加入至温度为120‑160℃的聚合物基体溶液中，再加入粘合剂在1000‑2000r/min的转速下搅拌30‑50min，搅拌混合后热压成型得到含有纳米复合材料的导电材料。采用上述方法制得的含有纳米复合材料的导电材料具有良好的导电性能。

羟基石墨烯-纳米二氧化硅改性壳聚糖复合材料及其应用 1042

 0

本发明的羟基石墨烯‑纳米二氧化硅改性壳聚糖复合材料，首先采用羟基化石墨烯与纳米二氧化硅与环氧氯丙烷反应生成固相交联材料，然后将其与壳聚糖反应得到了交联改性壳聚糖复合材料；该复合材料为分子结构庞大的网格结构，吸附能力强，能够吸附污水中的各种污染物，如蛋白质、碳水化合物、脂肪、尿素或氨氮等，而且结构中含有大量的氨基与羟基可以通过螯合反应有效吸附水中的重金属离子；另外原料羟基化石墨烯中结构中的π‑π堆积可以吸附芳香族或含有苯环的有机小分子，本发明的羟基石墨烯‑纳米二氧化硅改性壳聚糖复合材料，打破常规水处理剂只能吸附脱除单一富氮或富磷营养元素的局限；能够提高对单一富氮或富磷营养元素的脱除效果。

医用橡塑复合材料 991

 0

本发明涉及一种医用橡塑复合材料,是改进的PVC塑料,其由聚氯乙烯(PVC)树脂粉、复合橡塑粒子、邻苯二甲酸酯、稳定剂和润滑剂等组成,每100重量份聚氯乙烯(PVC)树脂粉共混复合橡塑粒子10～30份、邻苯二甲酸酯20～40份、环氧大豆油3～10份、硬脂酸盐0.5～2份、有机亚磷酸酯0.5～1份,硅油0.1～0.5份。所得复合材料化学性质稳定,柔性、弹性、韧性好,容易加工且不易分解;制造的血袋生物性能好,化学溶出物少,对于储存血液是极为安全的,可用于制作单联袋或多联袋中的母袋和子袋进行血液成分的分离、保存。本发明配方合理、性能稳定,是可在净化车间大批量生产。

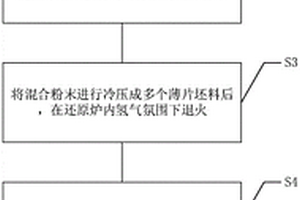

金属基复合材料的粉末冶金制备方法 929

 0

本申请属于粉末冶金技术领域，具体公开一种金属基复合材料的粉末冶金制备方法，包括制备氧化石墨烯水溶液；将氧化石墨烯水溶液与铜粉一同进行低能量球磨，获得均匀分散的混合粉末；将混合粉末进行冷压成多个薄片坯料后，在还原炉内氢气氛围下退火；将多个退火还原后的薄片叠放至烧结机进行热压烧结；将热压烧结后的压片放入真空炉内，在氩气氛围下致密化烧结。通过退火还原处理，同步还原氧化石墨烯和铜，降低复合材料内的氧元素含量，避免影响复合材料的导电率；通过冷压处理，使得混合均匀的石墨烯和铜位置固定住，有利于后续还原过程的充分进行；通过对粗铜粉进行低温球磨处理，分散混匀的同时，减小铜粉粒径大小，提升复合后的硬度和导电率。

复合材料乐器及其制造方法 850

 0

本发明是有关于一种复合材料乐器及其制造方法，该复合材料乐器由重量比占50-60％的石墨纤维和重量比占40-50％的金属的复合材料制成。该方法包括以下步骤：将石墨纤维经过2500-3000℃石墨化处理0.5-1小时，将金属在1600度以上温度下融化，将金属浇注在石墨纤维上火将石墨纤维短切吹入融化后的金属中，然后进一步加工成型即可。本发明制造出的乐器，声音传真，可在高温或低温以及喧闹的环境中使用，不会因环境喧闹造成音质失真，工艺简单、适应性强，是取代传统单一金属制造的乐器不可或缺的新材料和制造工艺方法。

复合材料及其应用 706

 0

本发明公开了一种复合材料及其应用，该复合材料包括重量比为50-55％的碳纤维与重量比为45-50％的工程塑料，其制造方法为：将碳纤维短切后与工程塑料混合，搅拌均匀，固化成型即可或将碳纤维短切后与工程塑料造粒注塑成型。本发明还提供上述复合材料的应用，所述的复合材料可用于制造汽车轮毂及吊车吊具。本发明的复合材料质量轻、强度高、耐高温、耐腐蚀、材料环保，可减轻现有车辆配件重量，减少能源消耗。

用于制造复合材料鼓式摇臂的模具 782

 0

本实用新型涉及一种用于制造复合材料鼓式摇臂的模具，属于高分子复合材料的制造模具领域。设有上模及下模，其特征在于，上模与下模相对的端部加工有气胀袋腔，气胀袋腔的内腔壁上铺覆有碳纤维预浸料，气胀袋腔内安装有气胀袋，上模及下模的轴向加工有充气通道，气胀袋中间设有与充气通道形状、大小相吻合的充气管道，充气管道的侧壁上铺覆有复合材料内蒙皮，气胀袋的外侧壁上铺覆有复合材料外蒙皮。

基于最大应力准则的复合材料层合板极限载荷计算方法 965

 0

本发明涉及复合材料设计领域，具体地说是一种基于最大应力准则的复合材料层合板极限载荷计算方法。包含信息输入模块、运算模块与信息输出模块。在信息输入模块中输入材料性能信息、铺层信息及载荷数据信息，计算程序会根据输入的数据计算出复合材料层合板的三个刚度矩阵A、D、B，并计算出相应的柔度矩阵A’、D’、B’。然后根据层合板柔度矩阵与基础载荷信息计算得到层合板的整体应变及挠曲率，进一步可以得到每一单层的主方向应力应变及整体坐标下的应力应变信息，利用最大应力或者最大应变失效准则，得到基础载荷作用下应力与极限强度比值的最大值。由于载荷与应力应变之间是线性相关关系，故可以根据比值最大值求得复合材料层板的最小失效载荷。

纤维增强热塑性复合材料管 927

 0

本实用新型涉及一种纤维增强热塑性复合材料管，解决了现有技术纤维增强复合材料管增强层与内衬层和外保护层间的粘合差、粘合工艺复杂且难控制的技术问题。本实用新型提供一种纤维增强热塑性复合材料管，原材料由一种热塑性树脂和一种纤维材料组成，纤维增强热塑性复合材料管由内层、中间层和外层组成的多层结构，中间层至少为一层结构，多层结构包括高树脂含量层、中树脂含量层和低树脂含量层，高树脂含量层中树脂含量为75％～90％，中树脂含量层中树脂含量为45％～70％，低树脂含量层中树脂含量为10％～40％。本实用新型广泛应用于纤维增强复合管制造领域。

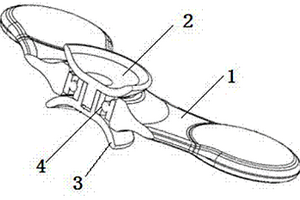

复合材料指尖陀螺 923

 0

本发明涉及一种复合材料指尖陀螺，属于陀螺技术领域，包括复合材料的陀螺本体、上指盖和下指盖，陀螺本体中心的圆孔安装有轴承，下指盖的底面中心轴装配到轴承上，将上指盖底面中心轴装入下指盖的底面管状中心轴的孔，本发明充分发挥了复合材料比强度高、密度小、耐腐蚀的特性，采用模块化设计，用一体化成型工艺生产，使复合材料指尖陀螺具有坚固耐用、重量轻、转动平稳、表面美观的优点。

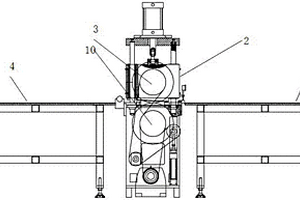

复合材料板材的预成型装置 643

 0

本实用新型涉及一种复合材料板材的预成型装置，属于复合材料的生产设备领域。设有输入存料台及输出存料台，输入存料台与输出存料台之间安装有辊压装置，辊压装置的两个支架之间平行安装有上预压辊及下预压辊，下预压辊的一端安装有预压辊轴头，预压辊轴头经传动带与电机的输出轴连接，上预压辊与下预压辊的转动轴端部之间安装有预压辊的压力传感器，上预压辊的转动轴两端上部安装有油缸，油缸的伸缩杆端部压在上预压辊的转动轴两端的上侧，上预压辊的转动轴上安装有温度传感器。本实用新型可提高复合材料板材的铺覆效率和质量，有效的解决了铺覆过程中出现的铺层扭曲变形、分层、打折等缺陷；特别是对复合材料大型板材制品，缩短了产品加工时间，有效的节省了人工成本。

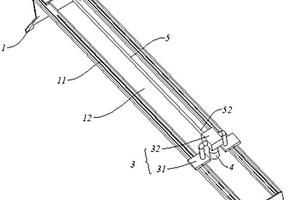

复合材料支撑杆下垂量检测装置 737

 0

本实用新型公开了一种复合材料支撑杆下垂量检测装置，所述复合材料支撑杆包括固定端和测试端，所述检测装置包括：工作台；固定座，设置于所述工作台上，包括夹持部，该夹持部用于固定所述复合材料支撑杆的固定端；测试组件，设置于工作台上，包括底座和设置于底座上的测试装置；以及砝码，可拆卸连接于所述复合材料支撑杆的测试端；其中，所述测试装置的检测端朝向所述复合材料支撑杆的测试端，本实用新型通过使用测试装置代替人工测量读数，从而降低检测人员主观判断造成的误差。

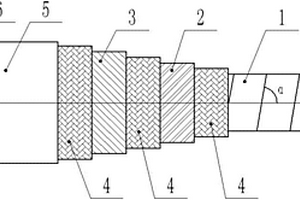

非粘结热塑性复合材料柔性管 785

 0

本实用新型提供一种非粘结热塑性复合材料柔性管，所述非粘结热塑性复合材料柔性管最内层和最外层分别为内衬骨架层和外保护层，所述内衬骨架层和外保护层之间设有至少一层抗拉层和至少一层抗压层,所述内衬骨架层、抗拉层、抗压层、外保护层任意两层之间设有耐磨层，所述内衬骨架层由不同纤维含量的复合材料带与芯模轴线的缠绕角度大于等于70°小于90°缠绕、加热熔融和压合粘结而成，所述内衬骨架层纤维含量由内至外逐渐降低，每一种复合材料带的缠绕层数为偶数层且相邻两层之间缠绕方向相反。本实用新型的有益效果是具有普通钢制柔性管所具有的柔性与强度、具有更好的耐腐蚀性和优秀的抗疲劳特性、质量轻、性价比高等显著优点。
