安徽合肥有色金属复合材料技术理论与应用

低温制冷机排出器外壳材料的制作方法 819

 0

本发明公开了一种低温制冷机排出器外壳材料的制作方法,利用此方法可以有效地提高排出器外壳复合材料的机械性能、降低材料对水和其他气体的吸附能力,有效提高其综合性能。本发明通过以下技术方案予以实现:用玻璃纤维布作为增强体,用DW-3型低温胶作为复合基体。首先将玻璃纤维布用汽油进行浸泡漂洗,晾干后再用丙酮进行超声波清洗,然后用无水乙醇进行漂洗,之后再进行烘干,然后用等离子活化设备对玻璃纤维布表面进行等离子活化处理。最后将玻璃纤维布与配制好的低温胶复合固化后形成复合材料。

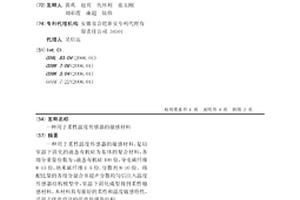

用于柔性温度传感器的敏感材料 626

 0

一种用于柔性温度传感器的敏感材料,是以室温下固化的液态有机硅为基体的复合材料,各组分重量份数为:液态有机硅100份,导电碳纤维8-15份,纳米碳纤维1-5份,分散剂8-10份。将配比量的各组分混合并超声分散均匀后注入温度传感器结构模型中,室温下固化成型得到柔性敏感材料。本材料具有很好的柔性和温度敏感特性,适用于任意设计的温度传感器结构。

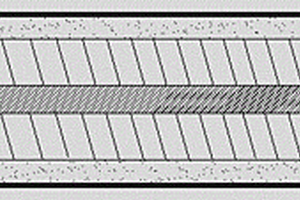

耐腐蚀抗高温高压管道及其制作方法 802

 0

本发明公开了一种耐腐蚀抗高温高压管道，包括管道本体以及分别涂覆在管道本体内表面和外表面上的内防腐涂层和外防腐涂层，外防腐涂层外部包覆有外保温层，外保温层外部设置有外防护层；内防腐涂层厚度不小于75um，主要由环氧粉末和纳米碳纤维制成，其中环氧粉末100～150份，纳米炭纤维10～20份；外保温层厚度不小于35mm，主要由热塑性树脂制成和碳素纤维复合材料制成，热塑性树脂300～450份，碳素纤维复合材料30～100份；外防护层厚度不小于1.5mm，主要由高密度聚乙烯和聚丙烯制成，其中高密度聚乙烯100～200份，聚丙烯50～120份；本发明的耐腐蚀抗高温高压管道，管道耐腐蚀抗高温高压能力好，制备方便，成本较低，使用寿命长。

黑磷基复合负极材料、其制备方法及在金属二次电池中的应用 1029

 0

本发明涉及一种黑磷基复合负极材料、其制备方法及在金属二次电池中的应用。所述黑磷基复合负极材料由黑磷、碳材料和导电聚合物构成，其中所述碳材料与所述黑磷通过高能球磨处理而以共价键连接至所述黑磷，从而形成黑磷‑碳改性复合材料，并且所述导电聚合物通过液相原位聚合而连续或不连续地包覆在所述黑磷‑碳改性复合材料的表面上，从而得到所需的黑磷基复合负极材料，并且其中基于所述黑磷基复合负极材料的总重量，所述导电聚合物的包覆量为0.01～50wt％；所述高能球磨处理的条件是：黑磷和碳材料的进料质量比为0.05～20∶1；球料质量比为10～300∶1；球磨转速为300～1000rpm；球磨时间为1～12h。

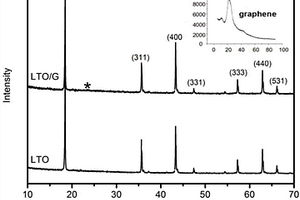

锂离子电容器及其制备方法 998

 0

本发明属于电能存储设备技术领域，具体涉及一种锂离子电容器及其制备方法，本发明的锂离子电容器包括正极片、负极片、隔膜及电解液，正极片包括正极集流体和正极材料，正极材料由正极活性物质和CMC粘结剂构成，正极活性物质由多孔石墨烯/导电聚合物/金属氧化物三元纳米复合材料构成；负极片包括负极集流体、负极材料和锂带，负极材料由负极活性物质和CMC粘结剂构成，负极活性材料由球形天然石墨或石墨化聚酰亚胺炭微球经表面造孔后氮化处理，最后再原位生长炭纳米管或纳米金属氮化物得到的复合材料构成。本发明解决了负极片上电解液无法与预嵌锂充分接触的问题，还提供了新的电极材料和多孔铝箔的腐蚀工艺，达到了提升锂离子电容器性能的目的。

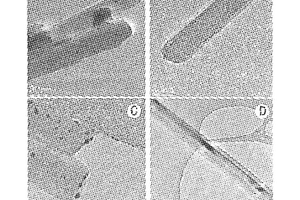

碳纳米管膜的制备方法、功能化碳纳米管膜及其在电催化产氢中的应用 648

 0

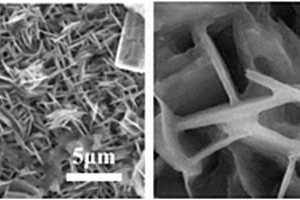

本发明涉及新型复合材料(氢气催化剂)的绿色合成及其应用领域，本发明提供了一种碳纳米管膜的制备方法、功能化碳纳米管膜及其在电催化产氢中的应用，本发明首先利用改进的CVD方法，得到含铁的粗制碳纳米管膜。在绿色化学理念的指导下，本发明采用原子经济的直接一步P化法，原位转化残留在粗制单壁碳纳米管中的铁，获得了形貌均匀的P‑rSWCNT电催化膜，其在中性条件下在超过120mA/cm²的大电流密度下持续电解8天以上性能几乎保持不变，展现出超优异的电催化产氢性能。此外，本发明成功的将其应用于太阳能电池驱动电催化裂解湖水，展现出极大的工业应用前景。

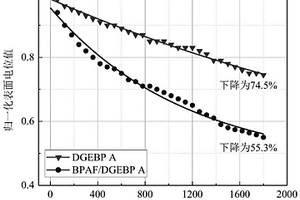

提高沿面闪络电压的有机氟改性环氧树脂及其制备方法和应用 835

 0

本发明公开了一种提高沿面闪络电压的有机氟改性环氧树脂及其制备方法和应用，本发明选用双酚A环氧树脂和六氟双酚A作为原料，在催化剂三–(二甲胺基甲基)苯酚的作用下，在较温和的环境中制备得到有机氟改性环氧树脂；并通过对原料用量的合理配比，实现树脂性能的优化，工艺简单，易实现工业化生产。然后以此改性树脂作为基料，通过加入固化剂、填料和促进剂后制备得到改性树脂复合材料；本发明在不改变环氧复合绝缘材料表面状态的情况下，在环氧树脂中引入了‑CF₃基团，降低了材料体积/表面电阻率，使材料表面不易集聚电荷，提高了环氧树脂复合材料的沿面闪络电压。

阻燃性瓦楞纸材料及其制备方法 660

 0

本发明属于纸制品加工技术领域，提供了一种阻燃性瓦楞纸材料及其制备方法，所述阻燃性瓦楞纸材料由上、下表面均匀涂覆复合材料膏的瓦楞纸板经养护后干燥制成；所述复合材料膏由以下重量百分比的原料混合均匀制成：改性胶33％‑36％、阻燃剂52％‑57％、粘合剂5‑9％、水7％‑15％，所述瓦楞纸板由一面纸和一波浪状瓦楞芯构成。本发明制备的阻燃性瓦楞纸材料的离火止熄时间小于2s，烧失量小于3％，可用作包装用瓦楞纸板的面纸和芯纸，以改善物流包装箱的防火和阻燃性能。

玻璃钢加工工艺 871

 0

本发明涉及复合材料领域,具体涉及一种玻璃钢加工工艺。本发明采用以下技术方案,玻璃钢加工工艺主要包括以下步骤:在模具上喷涂不饱和聚酯胶衣层;不饱和聚酯胶衣层在常温下凝胶;在不饱和聚酯胶衣层上铺设树脂玻璃纤维层;将尼龙布裹覆在树脂玻璃纤维层的外部且压实平整;高温条件下固化成型;固化成型后在常温下冷却并掀除尼龙布,通过以上技术方案,玻璃钢制品在加工成型时可一次性解决表面质量问题,无需后期的打磨和修补,降低了生产成本和对空气的污染。

固体电解质电池 969

 0

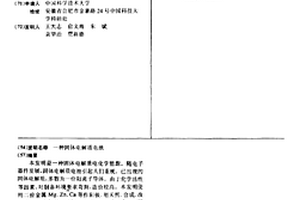

本发明是一种固体电解质电化学能源。随电子 器件发展，固体电解质电池引起人们重视。已出现的 固体电解质，多数为一价阳离子导体。由于化学活性 等因素，对制备环境要求苛刻，造价较高。本发明使 用二价金属Mg、Zn、Ca等作阳极，用天然、合成、改 性的蒙脱石或天然、改性的沸石或它们的混合物为固 体电解质，用氧化物、硫族化合物、卤化物或碘或其化 合物等制得复合材料作阴极，制成固体电解质电池。 经测试它能得到很好的(充)放电特性。

利用聚乙烯醇/壳聚糖/石墨烯/亚铁氰化镍铜复合物分离盐湖卤水中铷的方法 669

 0

本发明公开了一种利用聚乙烯醇/壳聚糖/石墨烯/亚铁氰化镍铜复合物分离盐湖卤水中铷的方法，首先采用超声辅助共沉淀法制备纳米级亚铁氰化镍铜NiCF‑CuCF；随后采用导电聚乙烯醇/壳聚糖/石墨烯水凝胶PG包覆NiCF‑CuCF，获得PG/NiCF‑CuCF复合材料；将PG/NiCF‑CuCF复合材料用作填充床电极反应器的流态化电极材料，一定条件下，先选择性吸附上述卤水中铷，再通过电去离子交换法脱附铷，材料同步再生，循环往复，可获得铷净化液。本发明和单一的吸附法相比，从盐湖卤水中分离铷的时间节约1/4；和单一萃取法相比，成本节约1/5。

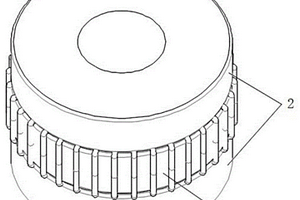

夹心电感及其磁芯材料 921

 0

本发明提供一种夹心电感及其磁芯材料，涉及软磁复合材料加工技术领域。所述夹心电感及其磁芯材料为FeAlSi/六方氮化硼复合材料，其制备方法主要包括：物料按一定比例混合后，在球磨机中，球磨2h，然后放在烘箱里烘干，在一定压力下成型，在真空下最佳退火。本发明克服了现有技术的不足，通过对电感磁芯材料内部结构进行改造有效降低球形颗粒之间的涡流损耗，同时在绕线后的电感两侧加上永磁铁，降低电感磁滞损耗，是电感整体性能带来极大提高。

高阻燃PET发泡材料及其制备方法 944

 0

本发明公开了一种高阻燃PET发泡材料及其制备方法，首先将对苯二甲酸、乙二醇、有机化层状硅酸盐和酯化反应的催化剂加入反应釜中，经抽真空、加热、搅拌反应后制得PET复合材料；再将PET复合材料、聚膦腈衍生物、扩链剂和缩聚反应的催化剂加入反应挤出机中，经充分混炼、均化和脱挥后制得PET复合发泡专用料；最后PET复合发泡专用料经挤出、发泡作用后制得高阻燃PET发泡材料。本发明的PET发泡材料具有断裂伸长率高、热变形温度高、阻燃性高等的特点，实现轻量化。

井下机器人的碳纤维防爆外壳 1003

 0

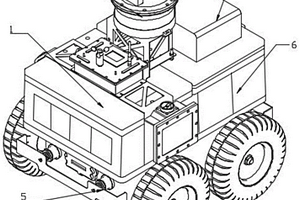

本发明公开了一种井下机器人的碳纤维防爆外壳，包括机体，机体的每个侧边均设置有两组缓冲杆，缓冲杆外侧设置有防护板，缓冲杆中部设置有弹簧，防护板包括外防护层和内结构层，外防护层内部设置有沉孔槽，沉孔槽内部转动安装有紧固螺栓，通过紧固螺栓将外防护层和内结构层进行连接。本发明该产品结构分为纤维复合层+芳纶复合层+纤维复合层，充分发挥碳纤维复合材料的耐候性、抗老化、轻量化、刚度提高等特性以及芳纶复合材料的较好的刚性性能等，有效阻止产品内部爆炸物的辐射状冲击，将爆炸冲击波和破片飞溅的伤害限制的筒体范围内，同时通过防爆产品壳体自身的吸能特性消除冲击能量，有效防止井矿机器人进行保护。

碳纳米管复合柔性导电薄膜及其制备方法 1084

 0

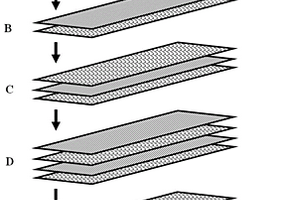

本发明提供一种碳纳米管复合柔性导电薄膜及其方法，该碳纳米管复合柔性导电薄膜包括：至少两层碳纳米管层；和设置于相邻碳纳米管层之间的复合材料层，其中，所述复合材料层包括金属纳米线和氧化石墨烯。所得到的碳纳米管复合柔性导电薄膜方阻为1‑50ohm/sq，其方阻变化率在8％以下。

用于扩散连接碳化硅陶瓷的复合中间层及其连接工艺 636

 0

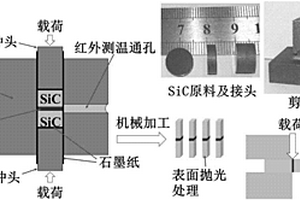

本发明公开了一种用于扩散连接碳化硅陶瓷的复合中间层及其连接工艺，其中用于扩散连接碳化硅陶瓷的复合中间层的原料及配比构成如下：高纯氢化钛粉(TiH₂)55‑65wt.％；高纯硅粉(Si)20‑25wt.％；高纯石墨粉(C)12‑17wt.％；高纯铝粉(Al)1‑3wt.％。本发明利用放电等离子烧结技术(Spark Plasma Sintering,SPS)，在真空条件下制备了连接层厚度为20‑100μm的碳化硅(SiC)接头。连接层材料主要由钛碳化硅(Ti₃SiC₂)、碳化硅(SiC)和碳化钛(TiC)组成。通过改变原料的配比和烧结的工艺参数，室温下最高的剪切强度达到了135.8MPa，连接层复合材料硬度可达28.1GPa，超过了SiC母材的硬度，具有较高的实用价值。

Mn-Cu基亚微/纳米多孔高阻尼合金及制备方法 741

 0

本发明公开一种Mn‑Cu基亚微/纳米多孔高阻尼合金及制备方法，其制备方法包括将Mn‑Cu基合金经过热处理使α‑Mn相从合金中脱溶析出，得到亚微米或纳米α‑Mn析出相弥散分布在Mn‑Cu基合金基体上的复合材料；将该复合材料经过去合金化处理使α‑Mn析出相去除，得到所述Mn‑Cu基亚微/纳米多孔高阻尼合金。最终所得到的高阻尼合金具有成孔均匀且孔径分布在纳米或亚微米尺寸的优点。

高弹性材料及其制备方法 573

 0

本发明公开了一种高弹性材料，原料按重量份组成：复合树脂10‑20份、碳纤维1‑3份、钢粉1‑2份、磷酸二氢钾活化骨粉20‑40份、有机硅乳液10‑15份、热塑性聚氨酯10‑13、壬二酸二辛酯3‑5、高密度聚丙烯50‑60、钼酸铵10‑20、膨润土10‑13、聚四氢呋喃醚二醇3‑4、和固化剂1‑2份；所述复合树脂主要由以下质量份的物料制成：聚酯树脂10‑20份、聚乙烯醇10‑20份、聚苯乙烯10‑20份和烷基酚聚氧乙烯醚5‑8份。本发明加入的热塑性聚氨酯可以有效的提高成品复合材料的弹性，本发明的复合材料可以作为大型机械的垫片材料，也可以作为隔水材料等，应用广泛，综合性能优越本发明的材料在保证高弹性的同时，保持着良好的耐磨性能。

提高耐磨渔网耐候性的加工方法 690

 0

本发明属于耐磨渔网加工技术领域，具体涉及一种提高耐磨渔网耐候性的加工方法，包括聚酯型聚氨酯预聚物制备、反应料制备和单丝制备。本发明相比现有技术具有以下优点：本发明中反应料的制备，能够提高渔网的耐候性以及抗摩擦稳定性，聚酯型聚氨酯预聚物的添加能够改善渔网的抗摩擦蠕变性，其中反应料能够有效填充复合材料的空隙，提高复合材料的耐磨性，封端型异氰酸酯能够进一步提高渔网的抗风浪性能，该渔网在日晒条件下力学性能保持良好，具有一定的抗菌性和防污性，提高渔网的使用效益。

凹凸棒石-银纳米复合抗菌材料及其制备方法 800

 0

凹凸棒石-银纳米复合抗菌材料及其制备方法,其特征是在纳米棒状凹凸棒石晶体表面存在有可交换的银离子,并负载有纳米银颗粒。制备方法是在表面活性剂和有机还原剂存在的条件下,以凹凸棒石粘土与银试剂作用形成。银以交换银离子和纳米银颗粒两种形式负载在凹凸棒石纳米棒状晶体表面,粒径仅几个纳米的银颗粒有很大的活性,可以不断缓慢释放出抗菌必需的银离子,纳米银颗粒与凹凸棒石结合牢固,因而,以凹凸棒石为载体制成凹凸棒石-银纳米复合材料具有优良的抗菌性能。可广泛应用于化纤、纺织品、塑料用品、涂料、饮水机水处理、化妆品、空气净化等各领域。

PET/PA6合金材料及其制备方法 872

 0

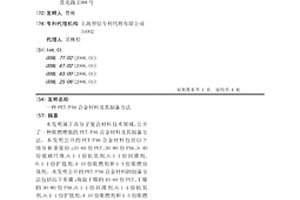

本发明属于高分子复合材料技术领域，公开了一种阻燃增强的PET/PA6合金材料及其制备方法。本发明公开的PET/PA6合金材料包括以下组分和重量份：10-60份PET、30-80份PA6、5-40份玻璃纤维、0.1-1份抗氧剂、0.1-1份润滑剂、0.1-1份扩链剂、4-10份阻燃剂和1-5份阻燃协效剂。本发明公开的PET/PA6合金材料的制备方法包括以下步骤：称取干燥的10-60份PET、干燥的30-80份PA6、0.1-1份润滑剂、0.1-1份抗氧剂、0.1-1份扩链剂、4-10份阻燃剂和1-5份阻燃协效剂，在高速混合机中混合均匀，将混合均匀的物料在挤出机中与5-40份玻璃纤维掺混，挤出造粒。本发明通过添加阻燃剂和玻纤，使得制备得到的合金材料具有阻燃性和较好的强度。

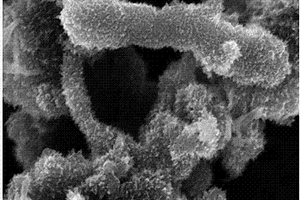

聚苯胺/碳纳米管复合电磁屏蔽材料的制备方法 769

 0

本发明公开了一种聚苯胺/碳纳米管复合电磁屏蔽材料的制备方法,其包括步骤(a)碳纳米管羧基化:低温下,向碳纳米管和NaNO3的混合物中加入浓H2SO4,搅拌均匀,升温加KMnO4,最后加H2O2溶液,后处理得到羧基化的碳纳米管;(b)聚苯胺/碳纳米管复合屏蔽材料的制备。本发明制备了聚苯胺/碳纳米管复合电磁屏蔽材料,该材料表面由毛刺状粗糙表面的聚苯胺纳米纤维所组成。聚苯胺/碳纳米管复合材料具有较大的电磁波反射截面,能有效地提高电磁波屏蔽性能,其在8~12GHz微波频段内具有良好的电磁屏蔽性能,可作为优良的电磁屏蔽材料。

抗静电PP改性材料 858

 0

本发明涉及一种抗静电PP改性材料，包括以下重量份数的各组分：PP树脂40‑50份、碳酸钙4‑5份、热塑性聚氨酯弹性粒子40‑50份、硅烷偶联剂1‑2份、钛酸酯偶联剂1‑2份、碳纤维1‑2份、润滑剂1‑2份。本发明技术方案将热塑性聚氨酯弹性粒子和PP混合到一起进行改性，使得复合材料的拉伸强度、静曲强度的弯曲弹性模量均最佳。其中，热塑性聚氨酯弹性粒子的作用是能够增加整个材料的弹性强度，同时其密度超低，能够降低混合后复合材料的密度。

高阻燃防水卷材 815

 0

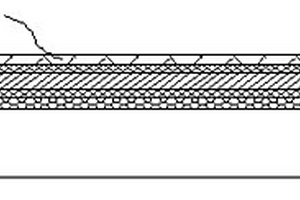

本发明提供了一种高阻燃防水卷材及制备方法，所述防水卷材包括如下结构：玻纤毡，所述玻纤毡的上、下表面均设有防水层，所述防水层的表面设有阻燃层。所述玻纤毡为有碱玻纤毡，所述防水层为SBS改性沥青层，所述阻燃层为石墨烯改性聚氨酯涂层。其中，制备方法包括如下步骤：（1）SBS改性沥青的制备；（2）聚苯乙烯/石墨烯纳米复合材料的制备；（3）防水材料的制备。本发明所述的高阻燃防水卷材，采用聚苯乙烯/石墨烯纳米复合材料层作为阻燃层，能够大大提高聚合物改性沥青防水卷材的阻燃性能，符合目前建筑行业的需求，且制备工艺简单，具有较高的应用价值。

基于陨石制备的纳米零价金属轻质多孔球形功能材料、其制备方法及应用 914

 0

本发明提供了一种基于陨石制备的纳米零价金属轻质多孔球形功能材料、其制备方法及应用。所述纳米零价金属轻质多孔球形功能材料的制备方法包括：步骤S1，以陨石粉体为原料经还原煅烧制得纳米零价金属复合材料；步骤S2，将沸石、水泥、生石灰、铝粉、石膏及表面活性剂混合，得到混合料；步骤S3，以聚乙烯多孔球形塑料颗粒为骨架，将所述混合料均匀粘附在所述骨架上，制得沸石基轻质多孔球形功能材料。步骤S4，将纳米零价金属复合材料均匀的喷洒在沸石基轻质多孔球形功能材料上面，获得纳米零价金属轻质多孔球形功能材料。本发明具有多级别孔、较高孔隙率及较大比表面积，形状规则、质轻。

机器人外壳注脂工艺 1022

 0

本发明公开了一种机器人外壳注脂工艺，该工艺包含以下步骤：合模：将阳模与阴模合模，贴合处形成模腔；抽真空：抽取模腔内部的空气；注脂：先对树脂加压，并将加压后的树脂注入到模腔中。本发明所述的一种机器人外壳注脂工艺，对树脂加压，使得树脂在浸入的过程中，依靠压力注入树脂，树脂在压力作用下充盈模腔，不但可以获得碳纤维比例更大的复合材料，同时，在压力下，树脂与碳纤维表面的界面也远优于真空吸注，因此获得的碳纤维复合材料的性能也比传统的真空吸注性能更好。

改性纳米氮化硅粉体及其制备方法和用途 806

 0

一种改性纳米氮化硅粉体及其制备方法和用途,由纳米氮化硅与分子量2000-4000的液体羧基丁腈橡胶按100∶2-10的质量比于有机溶剂中混合,在惰性气体保护下在45-80℃时搅拌反应1.5-4小时,然后分离、干燥,得到改性纳米氮化硅粉体。本改性纳米氮化硅粉体作为橡胶补强剂与橡胶共混制备纳米氮化硅改性橡胶复合材料。

500～800℃中温固体氧化物燃料电池连接板的制备方法 790

 0

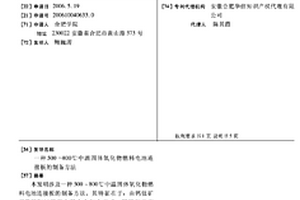

本发明涉及一种500～800℃中温固体氧化物燃料电池连接板的制备方法,其特征在于:由钙钛矿型铬酸镧材料和金属合金复合而成,用固相反应法、甘氨酸法或柠檬酸法制成钙钛矿型铬酸镧材料的粉体后煅烧;在乙醇中加入聚乙稀吡咯烷酮搅拌,再逐渐加入铬酸镧材料的粉体,去除沉淀物得铬酸镧浆料;铬酸镧材料粉体用流延法、挤出成型法或轧辊法制铬酸镧材料的素坯后锻烧;在素坯的一面反复涂覆铬酸镧浆料,制得铬酸镧预制件;将金属铝和金属铁加热制成金属合金熔液,浇注成钢锭,切成薄片,在其上放上氧化铝过渡层和铬酸镧预制件后升温制得连接板试样;清除附着物得所需的复合材料连接板。本发明制得的连接板不仅具有高的热和化学稳定性、高的电子电导率,而且具有与其它材料相匹配的热膨胀系数良好的可加工性。

氢气氧化与还原双功能催化电极及制备方法 1041

 0

一种氢气氧化与还原双功能催化电极及制备方法，该氢气氧化与还原双功能催化电极的制备方法，包括：将第一金属放入第二金属的盐溶液中浸泡，经自发置换反应以及腐蚀反应得到第二金属与第一金属氢氧化物的复合物，并且所述复合物负载于所述第一金属上，所述第一金属为泡沫金属、金属箔、金属片或金属/碳复合材料；其中，当所述第一金属为泡沫金属时，所述复合物负载于所述第一金属即形成氢气氧化与还原双功能催化电极；当所述第一金属为金属箔、金属片或金属/碳复合材料时，将所述复合物收集后涂在气体扩散层材料上，所述复合物负载于所述气体扩散层材料上即形成氢气氧化与还原双功能催化电极。

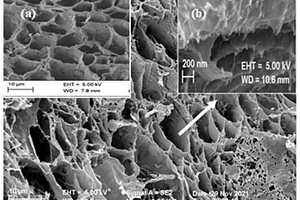

通过冰溶解-络合法制备的含定向导热通道的双导热填料 983

 0

本发明公开了一种通过冰溶解‑络合法制备的含定向导热通道的双导热填料，是以羧甲基纤维素钠通过冰溶解‑络合法构造了取向结构，然后以苯乙烯作为碳源在氮化硼上原位生长无氮掺杂的碳纳米管，获得含定向导热通道的转化型碳纳米管/氮化硼双导热填料，将其灌注环氧树脂并固化后即获得导热复合材料。本发明利用苯乙烯作为碳源，在氮化硼上原位生长无氮掺杂的CNTs，以冰溶解‑络合法构筑了导热通路，促进热量的传递，可显著提高复合材料的导热性能。
