全部
▼
热搜：
1025
0
本发明涉及一种自隔断功能电池隔膜、锂离子电池及其制备方法，所述制备方法包括：制备含有发泡粒子的隔膜浆料；提供一无纺布基膜，将隔膜浆料涂覆于无纺布基膜的至少一个面上，并进到无纺布基膜里面；将涂覆有隔膜浆料的无纺布基膜进行烘烤，使隔膜浆料形成含发泡粒子的多孔层，以得到电池隔膜。本申请的电池隔膜以无纺布作为基膜，在其表面涂覆发泡粒子，并进到无纺布基膜里面，改善了无纺布基膜本身的大孔结构，从而改善了裸电芯短路率以及成品电芯短路的问题，并使得隔膜在高温下由于发泡粒子体积急剧膨胀而隔断正负极，从而改善电池的安全性能；在电池充放电过程中，发泡粒子涂覆的无纺布保障了完整性，防止正负极的短路。
1031
0

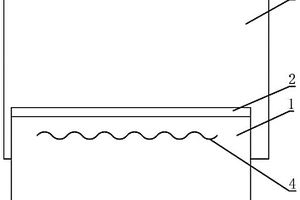

本发明涉及异种金属焊接技术领域，尤其涉及一种锂电池极耳用铝合金、铜合金和镀镍铜的焊接工艺，依次包括以下步骤：步骤一、选取一组待焊接的样件，样件包括铝合金层、铜合金层和镀镍铜层；步骤二、对样件进行清洗，然后将铝合金层、铜合金层和镀镍铜层从上至下依次叠放并固定；步骤三、编辑焊接轨迹曲线：将一条直线轨迹曲线异化为正弦曲线，并将正弦曲线再次曲线异化，形成焊接轨迹曲线；步骤四、采用激光焊接装置按焊接轨迹曲线对样件进行焊接；步骤五、对焊接完成后的样件进行检测。按照这种焊接轨迹曲线进行焊接，能够有效减少裂纹出现率和虚焊率，避免产生焊接缺陷，增加样件焊接后的抗拉强度，保证焊接性能。
696
0

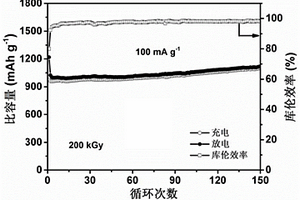

本发明提供了一种增强Fe‑Mo双金属氧化物的储锂性能的验证方法，具体包括：步骤1、利用九水硝酸铁和乙酰丙酮钼制备Fe‑Mo前体；步骤2、将20mgFe‑Mo前体加入到30ml无水乙醇中，搅拌2h，将其装至PE袋中，排出内部空气；步骤3、将三份同样的混合物样品放置在距离辐射源30cm的辐射场中，辐照剂量分别设定为150、200和250kGy；步骤4、将经过三种不同辐照和未经辐照的Fe‑Mo前体在管式炉中以氢氩混合气和空气两种气氛热处理，得到四份最终样品；步骤5、对三种辐照剂量和未经辐照得到的最终样品进行物相表征和电化学性能测试。通过验证，发现Fe2O3/MoO2‑200kGy表现出良好的循环稳定性和倍率性能，这主要得益于适宜剂量的高能电子束引发材料表面产生缺陷，使得活性位点得到增加。
1084
0
本发明涉及一种车用燃料电池‑锂离子电容器复合电源系统及控制方法，该系统包括作为主要能源的燃料电池电堆、作为辅助能源的超级电容器电池组和电池管理子系统，所述的电池管理子系统由电池控制单元、单向DC/DC变换器和双向DC/DC变换器组成，所述的电池控制单元与整车控制单元连接，所述的电池控制单元通过温度传感器采集燃料电池电堆温度，所述的车载驱动控制单元与汽车发动机连接与现有技术相比，本发明可实现启动、加速、制动等不同情况下燃料电池、超级电容器电池组的协调控制，可实现反拖制动和制动系统的协同，可以有效降低氢气消耗量，提高电堆使用寿命，提高制动系统耐久性。
848
0
本发明提供一种电池隔膜、锂离子电池及其制备方法，所述制备方法包括：制备含有玻璃纤维的隔膜浆料；提供一无纺布基膜，将隔膜浆料涂覆于无纺布基膜的至少一个表面上；将涂覆有隔膜浆料的无纺布基膜进行烘烤，使隔膜浆料形成含玻璃纤维的多孔层，以得到电池隔膜。通过上述方案，本发明的电池隔膜以无纺布作为基膜，在其表面涂覆一层玻璃纤维，改善了无纺布的大孔结构，改善了裸电芯短路率以及成品电芯短路的问题；隔膜制作中，添加了粘结剂等，极大地改善电池隔膜的透气性和稳定性；将玻璃纤维涂覆于无纺布表面，改善了涂布产品的耐高温性能以及热收缩性能，在电池充放电过程中，玻璃纤维涂覆的无纺布保障了完整性，防止正负极的短路。

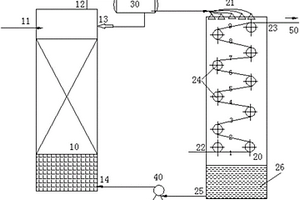

本发明公开了一种湿法锂离子电池隔膜生产工艺中的自筛板萃取装置，包括油‑萃取剂分离塔和萃取塔，油‑萃取剂分离塔顶部设有进液口和蒸汽出口，萃取剂蒸汽出口连接至一冷凝器的进气口，萃取塔的顶部设有萃取剂喷淋装置，萃取塔的底部设有储液槽，萃取塔一侧的下部设有进膜口，萃取塔的另一侧的顶部设有出膜口，萃取塔内设有两列用于隔膜支撑和导向的辊轴，每列辊轴为纵向布置，每列辊轴的数量为2～10个，两列辊轴的数量相同；冷凝器的出口连接至萃取剂喷淋装置。本发明利用隔膜自身的表面作为油与萃取剂溶解载体，自成塔板。可以将萃取剂的作用发挥到最大，且可以根据需要不断改进萃取级数，通过改变萃取温度以提高效率，可适应不同产能要求。
1083
0

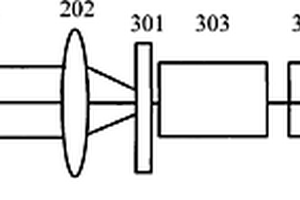

一种适用于水下激光通信的基于掺钕氟化镥锂晶体的全固态455nm脉冲激光器,特点在于其构成包括带尾纤输出的激光二极管,沿该激光二极管输出激光的前进方向依次设置泵浦光耦合系统、包含有Nd:LiLuF晶体和电光调Q晶体的激光谐振腔和倍频晶体。本发明具有结构紧凑、体积小、寿命长、工作稳定的特点。
814
0

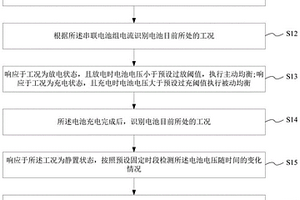

本发明提供一种锂电池均衡管理方法、存储介质、电子设备及装置，所述锂电池均衡管理方法包括：采集串联电池组电流和所述串联电池组中各电池电压；根据所述串联电池组电流识别电池目前所处的工况；响应于所述工况为放电状态，且放电时所述电池电压小于预设过放阈值，则执行主动均衡；响应于所述工况为充电状态，且充电时所述电池电压大于预设过充阈值，则执行被动均衡；所述电池充电完成后，识别电池目前所处的工况；响应于所述工况为静置状态，按照预设固定时段检测所述电池电压随时间的变化情况，根据所述变化情况进行电池健康诊断。本发明在对放电和充电工况进行均衡的同时，还具备电池健康检测功能。
1072
0

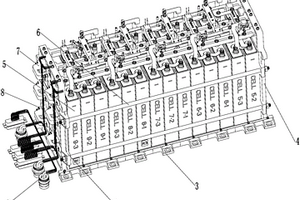

本发明公开了一种延长电缆式空间用锂离子蓄电池组，该蓄电池组包含：若干个蓄电池单体；设置于蓄电池组两端的左端板和右端板；设置在左端板或右端板上的若干个线卡；若干个电连接器；及若干根电缆；其中，所述电缆的一端与蓄电池单体连接，并通过线卡固定于左端板或右端板上，所述电缆的另一端与所述的电连接器连接，所述的电连接器与空间飞行器的总体对接。本发明的延长电缆式空间用锂离子蓄电池组，结构呈现简约高效的一体化设计，取得了节约空间飞行器大量空间，抗力学性能好，电连接阻抗小，体积比能量高，安全可靠、插拔方便等的有益效果，有利于空间飞行器的轻量化设计，可降低发射成本，增加有效载荷。
1121
0

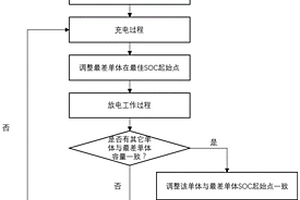

本发明涉及一种提高串联锂离子电池组容量一致性的均衡方法，包括以下步骤：1)确定最差单体电池；2)对串联锂离子电池组进行充电，直至出现第一个单体电池达到充电截止电压后停止充电；3)获取最差单体电池的SOC起始点；4)进行放电直至出现第一个单体电池达到放电截止电压后停止放电；5)调整最差单体电池的SOC起始点使之处于最佳SOC起始点处，并在每次充放电循环后将最差单体电池置为最佳SOC起始点处，其余单体电池的SOC置为100％；6)当在充放电循环过程中出现一个单体电池容量达到与最差单体电池一致时，调整该单体电池与最差单体电池的最佳SOC起始点相同，并重复步骤2)‑4)。与现有技术相比，本发明具有操作简单、易于实现、可行性强等优点。
1111
0

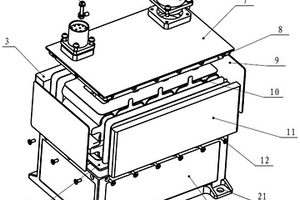

本发明公开了一种在轨免维护高比能弹用锂离子蓄电池组，包括：壳体、保温底板、保温前板、电池盖、保温顶板、保温侧板、电芯堆组件、保温后板和螺钉Ⅱ；电芯堆组件设置在壳体内，并通过电池盖封装；其中，电池盖与壳体对接安装后通过螺钉Ⅱ紧固；电芯堆组件四周与壳体之间分别隔有保温前板、两个保温侧板和保温侧板；电芯堆组件底部与壳体之间隔有保温底板；电芯堆组件顶部与电池盖之间隔有保温顶板。本发明所述的在轨免维护高比能弹用锂离子蓄电池组可应用在空间防御领域，具有较高体积比能量和重量比能量，能够稳定输出电能，给弹上设备仪器供电；能够在轨贮存运行5年免维护，无需进行电性能维护和均衡管理。
824
0
本发明涉及一种正极活性材料，包括Li2MoO3和碳化钼的复合材料。本发明还提供一种正极活性材料的制备方法和一种锂离子电池，本发明制备的锂离子电池导电性好，充放电容量高。
923
0
本发明涉及一种基于不完整充电电压曲线的锂电池容量估计方法，首先通过实验获得电池从初始老化开始到寿命结束期老化期间，电池在家用充电电流、慢充、快充等电流条件下不同老化阶段时的恒流充电电压数据。进一步，将不同老化阶段在同一电流下的恒流充电时间电压曲线等比例缩放，然后找到两个参考电压点使得该电流下所有等比例缩放后的恒流充电电压曲线上的这两个电压点经过平移后都可以较好的重合。最后根据电池单体在某恒流充电工况下的端电压先后达到两个参考电压点的实际时间长度估计当前电池的容量。通过不完整充电电压曲线估计锂电池容量，既保证容量估计的精确度，又可以最大限度地节省时间降低工作量。
997
0
本发明涉及一种锂离子电容后备电源装置，包括后备电源模块，所述锂离子电容后备电源装置还包括后备电源健康评估机构、数据库服务器和运维机构，所述后备电源健康评估机构连接所述后备电源模块，所述后备电源健康评估机构通过无线通讯分别连接所述数据库服务器和所述运维机构，所述后备电源健康评估机构分别向所述数据库服务器和所述运维机构传输故障信息和状态信息。与现有技术相比，本发明实现智能监控后备电源的故障信息，具有减少了运维工作量，提高了后备电源的可靠性和寿命，且更加环保，提升了经济效率等优点。
705
0
本发明涉及一种应用于锂电池用铝塑膜的干法工艺的粘结剂的制备方法，采用该制备方法制得粘结剂应用于干法工艺制备锂电池包装用铝塑复合膜，获得的成品膜的初始状态的AL/PP剥离强度以及经电解液腐蚀后的AL/PP剥离强度均较优，耐电解液性能表现较好。
1093
0

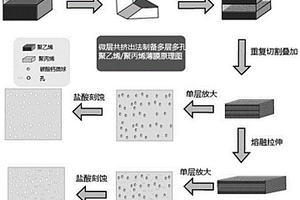

本发明属于高分子材料技术领域，具体涉及一种锂离子电池用聚合物多孔薄膜及其制备方法和应用。本发明利用微纳叠层共挤出成型技术制备具有交替层状结构的乙烯基树脂/丙烯基树脂复合薄膜,通过熔融拉伸、酸处理等过程得到孔结构及膜厚度均匀可控的多孔乙烯基树脂/丙烯基树脂薄膜。本发明容易做到向聚合物基体内添加其他材料的要求，制备出的薄膜厚度均匀，并可通过层数及成膜模具出口厚度进行调节；孔结构可由碳酸钙颗粒的粒径、含量等来控制。本发明方法简易可行、成本低廉、易于大规模生产；制备的聚合物多孔薄膜孔结构稳定可控、电化学性能优越，在锂离子电池隔膜、能源、吸附分离、传感器、催化剂和生物技术等领域中有应用前景。

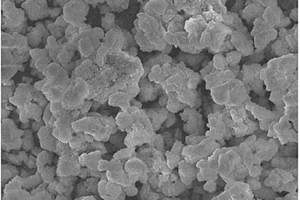

本发明公开了一种钴、锌二元金属配位聚合物的制备方法，将二价钴盐、二价锌盐和对苯二甲酸或对苯二甲酸盐加入第一溶剂中，混合均匀，在水热反应釜中反应后冷却至室温；将反应混合物进行分离，将得到的固体用第二溶剂进行清洗，得到钴、锌二元金属有机框架材料CoZnMOF；将所述CoZnMOF与导电剂炭黑、粘结剂羧甲基纤维素在去离子水中混合均匀，得到所述钴、锌二元金属配位聚合物BiCP。本发明制备得到的所述BiCP可作为锂离子电池负极的材料，制备的锂电池具有高容量和较好的充放电循环性能。
1065
0

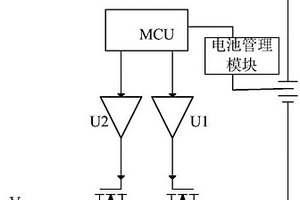

本发明实施例公开了一种锂电池组充放电保护电路，所述锂电池组正负极分别与外接电源或外部设备的正负极相连，所述保护电路包括电池管理模块、控制单元MCU，所述MCU一输出端口与放电控制信号放大器U2的输入端口相连，另一输出端口与充电控制信号放大器U1的输入端口相连，所述放电控制信号放大器U2的输出端口与放电MOSFET的栅极相连，所述充电控制信号放大器U1的输出端口与充电MOSFET的栅极相连，所述放电MOSFET及充电MOSFET的源极都接地。本发明解决了现有充电保护电路中MOSFET的源极没有接地，需要增加隔离电路对它进行驱动的问题。
877
0

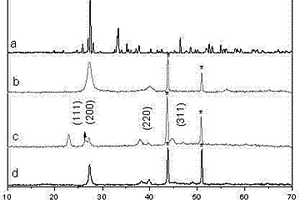

本发明涉及一种锂离子电池负极材料Ge@C纳米球的制备方法。先将GeO2与邻苯二酚在碱性溶液中反应得到Ge-邻苯二酚配合物溶液。再将该Ge-邻苯二酚配合物溶液均匀分散在乙醇/水/氨水体系中，然后加入间苯二酚和甲醛，在20～35℃反应24h得到含有Ge纳米粒子的聚合物。该含有Ge纳米粒子的聚合物于80～120℃水热处理24h，干燥后，在氩气气氛中以1.0～10℃·min-1的升温速率从室温升到700～800℃炭化，得到Ge@C纳米球。本发明工艺简单，所得Ge@C纳米球作为锂离子电池负极材料，在0.1C倍率充放电时，首次充电容量在800～1430mA·h·g-1，循环充放电100次后的容量保持率在60～86％，表现出较高的比容量值和较好的稳定循环使用寿命。
912
0
两级双效溴化锂制冷-热泵循环系统,包括双效LiBr制冷系统和单效LiBr制冷系统,两套系统共用一台冷凝器和一台蒸发器,发生器二的冷剂蒸汽出口与吸收器二的冷剂蒸汽进口相连,发生器三的冷剂蒸汽出口与冷凝器的冷剂蒸汽进口相连,发生器二与冷凝器的冷剂水出口分别通过节流装置与蒸发器的冷剂水进口并联连接,蒸发器的冷剂蒸汽出口与吸收器一的冷剂蒸汽进口相连;换热器一的浓溶液出口与换热器三的浓溶液进口连接,换热器三的浓溶液出口与吸收器一的浓溶液进口连接;吸收器一的冷却水出口与换热器三的冷却水进口相连,换热器三出口的冷却水分别进入吸收器二和冷凝器吸热后接用户端。本发明可实现同时供冷和供热,既减少“热污染”,又节约能源。
1006
0
本发明属于电化学技术领域,具体为一种用作锂离子电池的电极负极材料及其制备方法。本发明提出的电极负极材料为三氧化二铋纳米薄膜,薄膜厚度为0.2-0.5μm。可采用脉冲激光沉积技术制备三氧化二铋纳米薄膜。该薄膜制成的电极,其理论容量为690mAh/g,是石墨负极材料理论容量的1.855倍。
1002
0

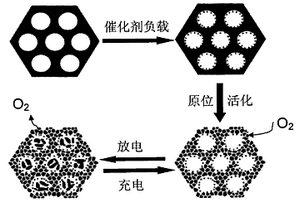

本发明涉及一种新颖的双模孔道空气电极材料及其制备方法。利用碳材料原位活化的方式,保证氧气在整个空气电极中均匀分布,提供畅通的输运通道,有效缓解空气电极的局部堵塞,提高锂空气电池比容量。本发明的方法包括将催化剂均匀负载于多孔载体,然后将负载催化剂的载体进行原位孔道活化处理,产生新的微孔。在放电时,活化产生的孔道中由于无催化剂负载,因此无产物沉积,始终保证氧气的输传通道畅通。在0.1mA/cm2电流密度下,获得了比常规空气电极显著提高的可逆放电比容量,达到1560mAh/g。
1135
0
锂离子电池的正极,该正极包括集电体及涂覆和/或填充于集电体上的正极材料,所述正极材料包括正极活性物质、导电剂、粘合剂和添加剂,其中,所述添加剂为不含氨基和羧基的多元脂肪酮。本发明提供的正极,由于添加了所述添加剂,而可以更好地协调浆料中各物质之间的配合作用,并可以在适当减少粘合剂的用量的前提下,保证正极片中正极浆料层与集电体之间具有较高的粘结强度,并使电池兼顾较高的容量和良好循环性能。
963
0

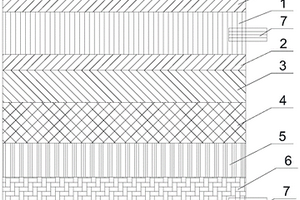

本实用新型适用于锂离子电池领域，提供了一种铝塑膜结构和锂离子电池。其中铝塑膜结构，包括层叠设置的尼龙层、铝层和CPP层，铝塑膜结构还包括设于铝层和CPP层之间的第一隔热层。本实用新型提供的铝塑膜结构，能够提高铝塑膜结构的耐高温能力，阻碍高温向外辐射可能产生的连锁热失控现象，同时阻碍高温向内辐射而使电芯处于相对稳定的工作温度。
688
0

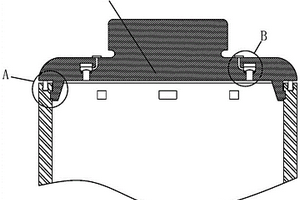

本实用新型涉及锂电池技术领域，且公开了一种圆柱型锂电池，包括壳体、正极和负极，壳体顶部的边缘处设有防护圈，壳体的顶部设有顶盖，顶盖底部的两侧设有出气槽，出气槽的中部活动连接有泄压块，出气槽的内壁开有出气孔，出气孔的顶部与外界连通，出气孔的顶部设有密封块，防护圈内侧在壳体顶部的外壁开有卡槽一，防护圈的内壁固定连接有卡块一，卡块一与卡槽一卡接。本实用新型通过在壳体顶部的边缘处设置防护圈，从而可以提高壳体的防撞强度，并且在顶盖的两侧设置出气槽，在出气槽的内部设置泄压块，当壳体内部压力过大时，可以将泄压块顶到上方，使壳体内部的气体从出气孔排出，从而防止电池爆炸。
957
0

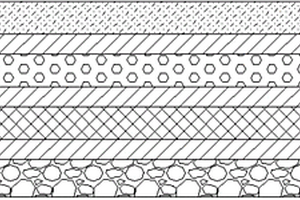

本实用新型公开了一种导电安全性高的锂电池电芯，包括正极集流体、涂覆在正极集流体两侧表面的导电油墨涂层、涂覆在正极集流体的下表面上的导电油墨涂层上的正极浆料涂层、设置在正极浆料涂层下表面上的隔膜、设置在隔膜的下表面上的负极浆料涂层、设置在负极浆料涂层的下表面上的负极集流体以及设置在正极集流体和负极集流体上的极耳。本实用新型的导电油墨涂层有效提升锂电池电芯的导电性、一致性和循环特性，特别是在电芯温度异常升高时，能切断正极浆料涂层与正极集流体间的导电联系，有效的提高电池的安全性能，降低电池爆炸起火的风险。
848
0

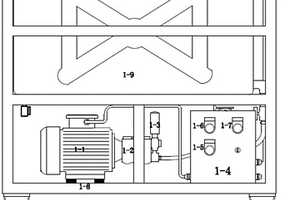

本实用新型涉及一种锂电池试验喷雾灭火装置，其特征在于，锂电池试验的上方的防爆火焰探测器一旦探测到火焰信号，将火焰信号转化为高低变化的电平信号并通过信号数据线输入连接到控制装置，控制装置控制高压喷雾装置利用高压柱塞泵将水压提高到5～7Mpa，然后将加压后的水经耐高压输送管线由专用喷嘴将其雾化，产生15～80μm的微雾颗粒。本实用新型采用的是细水雾喷头，利用产生的15～80μm的微雾颗粒，输送效率高，使其能够迅速从空气中吸收热量完成汽化并扩散，着火点附近的氧气和其他可燃气体被排斥，从而难以维持燃烧而缺氧窒息。
706
0

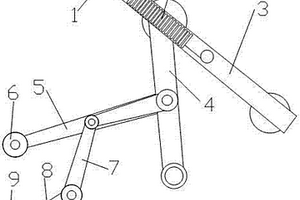

本实用新型提出一种动力锂离子电池隔膜的双向拉伸装置，包括纵向拉伸设备和横向拉伸设备，纵向拉伸设备与横向拉伸设备同步运行；纵向拉伸设备包括导轨和若干纵向拉伸夹持装置，导轨设置在横向拉伸设备的轨道的侧面，若干纵向拉伸夹持装置设置在导轨上，纵向拉伸夹持装置在导轨上做收缩拉伸运动。纵向拉伸夹持装置包括若干用于夹持隔膜的夹持件，每一夹持件分别连接一支撑臂，相邻的两支撑臂由一中间连接臂连接，中间连接臂与相连接的两支撑臂分别枢转连接，解决了现有技术中锂离子电池隔膜厚且厚度不均匀等造成增加了隔膜的成本高的技术问题。
1005
0
本实用新型提出一种动力锂离子电池隔膜的制备系统，包括搅拌装置、第一加工线子系统和第二加工线子系统，第一加工线子系统和第二加工线子系统分别连接在搅拌装置之后，第一加工线子系统和第二加工线子系统相同，分别包括挤出装置、冷却成型装置、双向拉伸装置、萃取装置、横向拉伸装置、热处理装置和收卷装置，挤出装置连接在搅拌装置之后，挤出装置、冷却成型装置、双向拉伸装置、萃取装置、横向拉伸装置、热处理装置、收卷装置依次连接，解决了现有技术中生产锂离子电池隔膜的设备使用量大、设备成本较高的技术问题。
1194
0

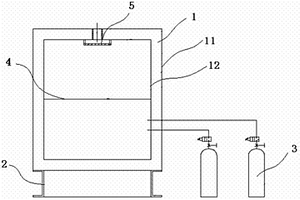

本实用新型涉及一种锂离子电池的隔爆测试、储存观察箱，该观察箱包括有箱体、底座和灭火装置，箱体放置于底座上，灭火装置连接并通入至箱体内；箱体为长方体结构，在长方体的一侧设有门，箱体包括有由碳钢制成的外壳和由不锈钢制成的内胆，门也为碳钢和不锈钢制成的双层结构，其通过加强铰链和门扣固定在箱体上作为一级保护，内胆中设有用于隔出上层空间和下层空间的隔板，在内胆中设有温度监控点和电压监控点，该温度监控点和电压监控点与灭火装置连接；在箱体的顶部设有压力释放口。本实用新型的观察箱对测试及观察期间的锂电池的电压、温度进行监控，在电池发生异常升温、燃烧甚至爆炸时，自动采取相应措施，将危险降到最低程度。
中冶有色为您提供最新的上海有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
