河南郑州有色金属材料制备及加工技术理论与应用

一维高介电常数、低膨胀系数复合材料及制备方法 876

 0

本发明提供了一种一维高介电常数、低膨胀系数复合材料及制备方法，采用水热法制备出铌酸钾纳米粉体，以带正电荷的铌酸钾纳米粉体和带负电荷的锂霞石纳米粉体为原材料，通过静电自组装法结合微波烧结合成出铌酸钾@锂霞石复合材料，得到高介电常数、低膨胀系数复合材料，该方法制备的复合材料可用于电容器、大功率静电储能的材料，具有简单易行、成本低、方便快速等优点，可规模化生产。

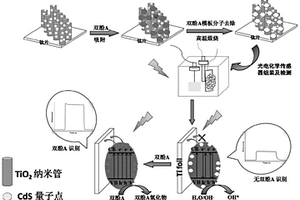

分子印迹修饰TiO₂纳米管-CdS量子点复合材料、光电化学传感器及制备方法及应用 1003

 0

本发明涉及光电化学分析与环境监测领域，具体来说是分子印迹修饰TiO₂纳米管‑CdS量子点复合材料、光电化学传感器及制备方法及应用，TiO₂纳米管‑CdS量子点复合材料以阳极氧化法制备得到TiO₂纳米管薄膜，并以TiO₂纳米管薄膜为基体，通过水浴法沉积上CdS量子点并吸附上持久性有机污染物，再通过高温煅烧技术制备得到了分子印迹修饰TiO₂纳米管‑CdS量子点复合材料，本发明制备的传感器以TiO₂纳米管‑CdS量子点复合材料作为光电转换层，表面修饰含有持久性有机污染物识别位点的无机骨架分子印迹，进而实现对持久性有机污染物的检测，其具有灵敏度高，响应稳定，选择性好等优点。

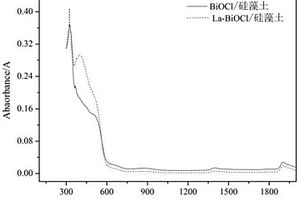

硅藻土负载镧掺杂纳米氯氧化铋复合材料、制备方法及应用 780

 0

本发明公开了一种硅藻土负载镧掺杂纳米氯氧化铋复合材料及其制备方法，包括以下步骤：S1、将硅藻土研磨，干燥，即得到硅藻精土；S2、将S1中的硅藻精土与水混合，在搅拌状态下滴入三氯化铋水溶液，接着滴入硫酸铵溶液和浓盐酸的混合液，于20～95℃下反应0.5～2.5h，得到反应液；S3、向S2中反应液中加入硝酸镧水溶液，经抽滤、洗涤、干燥，并于450～750℃下煅烧2～4h，最终得到复合材料。本发明还提供了上述复合材料在室内空气污染物去除中的应用。本发明通过水解沉淀法将纳米级La‑BiOCl颗粒负载在硅藻土的孔道及表面上，合成La‑BiOCl/硅藻土复合材料，对室内空气中污染物具有优异的净化效果。

ZrB2/Cu复合材料的制备方法 999

 0

本发明属于无机复合材料制备技术领域，具体涉及一种ZrB2/Cu复合材料的制备方法。该方法包括ZrB2粉末镀镍、混合研磨、热压烧结等步骤。本发明利用活性元素Ni与ZrB2具有良好地润湿性，同时Ni可以与Cu形成良好固溶体的特点，先通过化学镀镍工艺在ZrB2粉末表面镀上一层Ni，从而有效改善ZrB2和Cu的界面结合，之后采用热压烧结工艺，以镀镍后的ZrB2和Cu粉为原料，在较低的温度下制备出高致密度的ZrB2/Cu复合材料。采用本发明所制备的ZrB2/Cu复合材料综合性能优良，用于EDM加工用电极制备时，可以有效降低电极的损耗与更换频率，因而具有较好的社会与经济效益。

多晶SiC—金刚石双层复合材料及其制备方法 870

 0

本发明涉及一种多晶SiC—金刚石双层复合材料及其制备方法，属于无机非金属材料领域，所述方法以SiC粉末或多晶块体、金刚石粉末为原料，对原料进行净化处理，预压成型，预压成型的原料用金属包裹体包裹，装配高压组装单元，放置于超高压设备中，在600‑2300℃，1‑25 GPa高温高压条件下烧结，制备得到多晶SiC—金刚石双层复合材料；利用本发明制备的多晶SiC—金刚石双层复合材料，具有多晶金刚石与多晶SiC双层结构，金刚石层与SiC层经高温高压烧结复合在一起，两层多晶材料结合紧密，晶粒大小分布均匀，致密度高；该多晶SiC—金刚石双层复合材料既具备金刚石高硬度高断裂韧性的特点，又结合了SiC多晶体成本低、易烧结的优点。

高自锐强散热的高熵合金-金刚石超硬复合材料及其制备方法和应用 777

 0

本发明提出了一种高自锐强散热的高熵合金‑金刚石超硬复合材料及其制备方法和应用，用以解决目前高熵合金/金刚石磨具使用过程中自锐性差、易发热等缺陷。制备方法包括以下步骤：将无机颗粒、高熵合金粉和金刚石磨粒加入有机粘结剂中制得半固态生料；将半固态生料挤压入模具或通过辊压分切工艺成型，得到复合材料生坯；将复合材料生坯放入烧结设备中进行烧结，制得内部多孔的高熵合金‑金刚石超硬复合材料。本发明还公开了上述材料在磨料磨具领域的应用。本发明在充分发挥高熵合金低磨损优势基础上提高高熵合金结合剂磨具对自锐性和散热性，满足半导体和新型行业复杂结构部件高刚度、高速度、高保型、长寿命、高自锐等极端磨削要求。

通过挤出连续制备聚丙烯同质复合材料的方法 975

 0

本发明是涉及一种通过挤出连续制备聚丙烯同质复合材料的方法。该方法主要是将微型双螺杆挤出机挤出的聚丙烯熔体通过机头挤出，同时在机头的小聚四氟乙烯管中引入聚丙烯纤维，使其与聚丙烯熔体一同挤出，最后经过拉丝机辊压拉伸而定型，从而制得纤维增强的聚丙烯同质复合材料。本发明所制备的聚丙烯同质复合材料，其基体与增强体界面结合优异，不需要添加界面粘结剂；易于通过熔融加工回收再利用，符合可持续发展的环保需求；该工艺流程简易、操作方便、成本低廉，并且可连续大规模制备热塑性高分子基同质复合材料，拓宽高分子材料的加工和使用范围，具有一定的普适性，可适用于其它热塑性高分子材料。

单组份耐磨防腐水性无机地坪复合材料及其制备方法 609

 0

本发明涉及无机高分子复合材料技术领域，且公开了单组份耐磨防腐水性无机地坪复合材料及其制备方法，包括如下份数的成分：水19.6份、润湿剂0.1份、无机分散剂0.4份、消泡剂0.2份、防冻剂0.5份、颜填料20份、石英粉15份、纳米银抗菌粉5份、水性无机树脂30份、硅酸锂溶液5份、硅酸钾溶液5份、再分散乳胶粉3份、调色颜料3‑5份、增稠剂0.5份和消泡剂0.2份。该单组份耐磨防腐水性无机地坪复合材料及其制备方法，通过采用无机树脂具有和水泥、混凝土天然的相容性，能渗透基面，和基面固化一体，使涂膜具有超强的附着力、不脱落、起皮、开裂，通过采用硅酸盐溶液之间的复配，使得最终制得的复合材料具有良好的稳定性。

碳化硼/铁隔热耐磨复合材料及其制备方法 926

 0

本发明涉及一种碳化硼/铁隔热耐磨复合材料及其制备方法，属于铁基耐磨材料技术领域。碳化硼/铁隔热耐磨复合材料及其制备方法，属于铁基耐磨材料技术领域。本发明的碳化硼/铁隔热耐磨复合材料，由以下质量百分比的原料制成：碳化硼1～10％、碳0.1～1％、铁89～98.9％。本发明的碳化硼/铁隔热耐磨复合材料，硬度可达HRC63，比铸铁高出HRC15，具有非常出色的硬度；耐磨性可达0.00002g/mm²/h，比铸铁提升了200％以上，具有优异的耐磨性；热扩散系数可达3.61mm²/s，仅为金属铁的28.2％，具有良好的隔热能力；相较于作为内燃机缸体材料铸铁，具有显著优势。

梯度石墨烯/聚氨酯导电复合材料的制备方法 984

 0

本发明公开了一种梯度石墨烯/聚氨酯导电复合材料的制备方法，包括以下步骤：（1）含有石墨烯的聚氨酯粉料的制备；（2）石墨烯/聚氨酯无纺布膜或纳米黏土管/聚氨酯无纺布膜的制备；（3）梯度石墨烯/聚氨酯导电复合材料的制备。采用本发明的方法避免了石墨烯在共混过程中的团聚现象，本发明中将导电性能优异的石墨烯喷涂在聚氨酯无纺膜表面，通过在膜表面形成一层三维导电网络结构梯度石墨烯/聚氨酯导电复合材料，具有较高的力学性能和较低的逾渗值与现有技术相比，此种方法，一次成型，不仅工艺简单，而且可以获得一种同时具有较高力学性能和较低逾渗值的梯度石墨烯/聚氨酯导电复合材料。

复合有机纤维、生态型客土喷播复合材料及其制备方法 820

 0

本发明公开了一种复合有机纤维、生态型客土喷播复合材料及其制备方法。该复合有机纤维，由以下重量百分比的组分组成：椰纤维丝75～80％、椰渣2～5％、腐熟麦秸15～20％；该生态型客土喷播复合材料，主要由以下重量份数的组分组成：复合有机纤维100份、表面活性剂0.004～0.006份、植物生长调节剂0～0.002份、复合肥0～5份。本发明的生态型客土喷播复合材料中的复合有机纤维具有良好的交织性和保水性，使生态型客土喷播复合材料与泥炭土、草籽等混合能形成均匀稳定的浆体，附着在施工面上形成鸟巢状客土覆盖层，提高客土层依附坡面的稳定性。

导流非织造复合材料及其制备方法 733

 0

本发明涉及一种导流用非织造复合材料及其制备方法。本申请的导流用非织造复合材料，包括依序层叠复合固结的热风无纺布层、阻尼层和防护层；所述的制备方法中将阻尼层喷射在防护层上，此后将蓬松热风无纺布层铺放在阻尼层之上，经过超声波复合作用固结在一起，形成本申请的吸收芯体用导流非织造复合材料。导流用非织造复合材料的制备方法中，在通过在蓬松的热风非织造布层和防护层之间添加纤维表面带有沟槽结构的聚丙烯熔喷非织造布层，不仅具有快速下渗速度，还具有良好的纵向扩散效果，同时兼有柔软特性，可用于纸尿裤、卫生巾等一次性吸收制品。

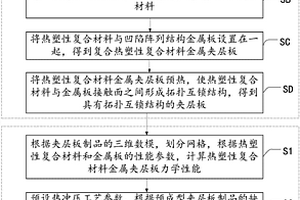

热塑性复合材料金属夹层板制品的智能制造方法 813

 0

本发明公开了一种热塑性复合材料金属夹层板制品的智能制造方法，包括制备具有拓扑互锁结构的夹层板的步骤和智能控制步骤；智能控制步骤具体包括：根据夹层板制品的三维数模，划分网格，根据热塑性复合材料和金属板的性能参数，计算热塑性复合材料金属夹层板的力学性能；预设热冲压工艺参数，根据预成型夹层板制品的缺陷进行人工神经网络计算、诊断、优化，得到优化热冲压工艺参数；依照优化热冲压工艺参数，将夹层板冲压成型，得到夹层板制品。得到了具有拓扑互锁阵列结构的夹层板结构、实现了人工神经网络系统控制模压过程和在线智能优化，为热塑性复合材料金属夹层板制品智能化、轻量化、高性能、高效率、低成本的制造奠定了良好技术基础。

复合材料拉挤机的油位报警装置 851

 0

本实用新型的复合材料拉挤机的油位报警装置，包括油位检测电路、555触发电路、报警电路、延时断电电路，油位检测电路连接555触发电路，555触发电路分别连接报警电路、延时断电电路，有效的解决了目前管式燃油传感器测量不精确及油箱内的燃油是低油量时，不能及时停止运行，造成损坏机器的问题。本实用新型结构简单，采用ES600油位传感器采集复合材料拉挤机油箱内的油位信息，当低于最低油位时，运算放大器输出高电平触发555芯片，转换为一定脉冲占空比的触发脉冲，一路驱动报警电路给予发光二极管LED1常亮、扬声器LS1发出连续报警声，另一路驱动延时断电电路，设定的时间到达而没有人员控制时，自动切断复合材料拉挤机的油门开关，停止运行，安全可靠。

空心分等级结构的Fe₂O₃及Fe₂O₃/CNT复合材料的制备方法 737

 0

本发明公开了一种空心分等级结构的Fe₂O₃及Fe₂O₃/CNT复合材料的制备方法。具有空心分等级结构的Fe₂O₃纳米材料通过一步水热反应制得；Fe₂O₃/CNT复合材料的制备是通过胶体粒子间的静电作用力实现Fe³⁺胶体粒子与CNT之间的紧密结合，仅通过简单的水热反应实现了CNT负载Fe₂O₃的复合结构，然后通过对该纳米复合材料进行热处理，在热处理的过程中Fe₂O₃材料的结晶性得到进一步的提升，具有制备方法简单，工艺成本低，能耗低的特点。本发明制备的Fe₂O₃/CNT复合材料Fe₂O₃尺寸可控，分散性较好，电子传输性能优异，能够作为新型锂电池的负极材料，适合产业化应用。

多晶立方氮化硼金刚石复合材料的制备方法 671

 0

本发明提供一种多晶立方氮化硼金刚石复合材料的制备方法。所述多晶立方氮化硼金刚石复合材料的制备方法包括以下步骤：S1、材料选取：(1).选择纯度为99.9％,大小为1‑5μm氨硼烷和金刚石大小为100‑500μm为初始原料；(2).氨硼烷重量份为30‑100份，金刚石重量份为10‑80份。本发明提供的多晶立方氮化硼金刚石复合材料的制备方法通过原位反应制备出无结合剂多晶金刚石/立方氮化硼烧结体复合材料，可以使立方氮化硼和金刚石在多晶烧结体中均匀分布，保证多晶烧结体显微组织的一致性，并且通过立方氮化硼和金刚石直接形成键合，结合致密，同时其合成所需压力条件略低，便于规模工业化生产的优点。

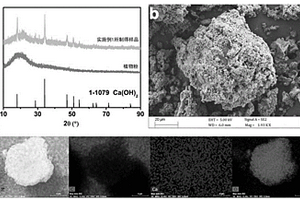

植物基复合材料食用盐及其制备方法 615

 0

本发明涉及生物盐技术领域，具体涉及一种植物基复合材料食用盐及其制备方法，一种植物基复合材料，复合材料包括金属盐、沉淀剂、植物粉，其中，金属盐为人体所需金属元素对应的可溶性盐的一种或几种；沉淀剂为碱性沉淀剂中的一种或几种；植物粉为一种或几种植物组织干粉组成的植物粉，本发明通过设置金属盐、沉淀剂和植物粉，实现对植物粉的包覆，将其固有的特殊气味锁定在金属化合物沉淀层内部，能够有效防止植物粉营养成分的流失，并且能够调整植物基复合材料的密度和粒径，并能够避免在使用时几种成分出现分层现象，保证营养均衡，并且同时可以为人体提供所需必要的金属元素，减小了因人体必需金属元素流失所带来的疾病的可能。

尼龙66/蒙脱土纳米复合材料及其制备方法 724

 0

本发明提供了一种尼龙66/蒙脱土纳米复合材料及其制备方法,其原料包括尼龙66、蒙脱土、插层离子交换剂、改性剂,其制备方法是将蒙脱土经插层离子交换剂和改性剂处理后与尼龙66粒子混合制得。本发明中有机改性蒙脱土的耐热温度大幅度提高,纳米复合材料综合性能更加优越。

基于辐射改性的秸秆纤维/PBS复合材料及其制备方法 716

 0

本发明公开了一种基于辐射改性的秸秆纤维/PBS复合材料及其制备方法，属于完全生物降解材料领域，秸秆纤维经辐射改性后提高其与PBS的界面相容性，克服秸秆纤维/PBS复合材料的应用局限，制备出性能优异、环境友好的绿色复合材料，以满足人类社会可持续发展的需要。所述方法通过双螺杆挤出机熔融共混使得秸秆纤维均匀地分散在PBS基体中，再采用辐射的方法使得增容剂与秸秆纤维发生反应，降低了秸秆纤维的极性，增加了秸秆粉与PBS的相容性，使复合材料的强度、刚性、耐热性和加工成型性能得到提高，还改善了材料的外观、耐候性和耐水性能，具有创新性。

多晶B₄C—SiC双层复合材料及其制备方法 941

 0

本发明涉及一种多晶B₄C—SiC双层复合材料及其制备方法，属于无机非金属材料领域，该方法以B₄C多晶块体或粉末、SiC多晶块体或粉末为原料，通过对原料进行净化处理，预压成型，预压成型的原料用金属包裹体包裹，装配高压组装单元，放置于超高压设备中，在600‑2300℃，1‑25 GPa高温高压条件下烧结，制得多晶B₄C—SiC双层复合材料；利用本发明制备的多晶B₄C—SiC双层复合材料具有多晶SiC与多晶B₄C双层结构，SiC层与B₄C层经高温高压烧结在一起，两层多晶体结合紧密，晶粒大小分布均匀，致密度高；该多晶B₄C—SiC双层复合材料既具备B₄C较高硬度、较高断裂韧性、密度小的特点，又结合了SiC成本低、易烧结的优点。

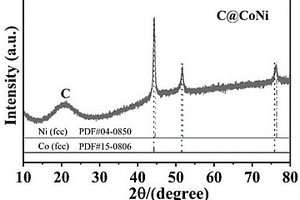

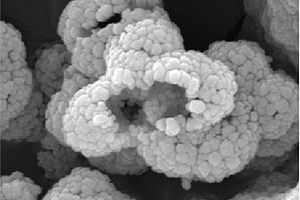

核壳结构C@CoNi复合材料及其制备方法和应用 885

 0

本发明属于电磁波吸收材料技术领域，公开一种核壳结构C@CoNi复合材料及其制备方法和应用。所述复合材料是由若干个CoNi合金颗粒均匀包裹在碳球周围而形成的核壳结构，并且CoNi合金颗粒呈花状结构。制备方法：将葡萄糖、十六烷基三甲基溴化铵加入水中，搅拌均匀，将所得溶液控温在180~200℃静置水热反应12~15 h，水热反应结束后，取出其中的沉淀物，清洗、干燥，获得前驱体碳球；将碳球、水溶性钴盐、水溶性镍盐、水合肼分散于水中，搅拌均匀，将所得溶液控温在160~180℃静置水热反应15~18 h，水热反应结束后，取出其中的沉淀物，清洗、干燥，获得核壳结构C@CoNi复合材料。制备的核壳结构的C@CoNi复合材料具有很好的电磁波吸收特性。

氧化铝/聚氨酯/氧化石墨烯耐高温复合材料的制备方法 1057

 0

本发明公开了一种氧化铝/聚氨酯/氧化石墨烯耐高温复合材料及其制备方法。其具体步骤如下：（1）：将改性氧化铝（Al₂O₃）、氧化石墨烯粉末（GO）加入去离子水中分散，同时用稀盐酸调节pH值并超声处理。超声处理时需要搅拌，将氧化铝悬浮液加入氧化石墨烯中，冷却至室温，离心过滤，一定温度下真空干燥即得Al₂O₃/GO粉末；（2）：将（1）中的Al₂O₃/GO粉末分散于无水丙酮，加入MDI冷凝回流，再加入PPG和TMP进行超声分散，随后干燥脱气，放入烘箱中固化，最后得到Al₂O₃/PU/GO复合材料。本发明的Al₂O₃/PU/GO耐高温复合材料同时具备较高的力学性能和热稳定性能，特别是Al₂O₃的复合，改善了单纯的PU/GO复合材料热稳定性不足的特点，使材料的热稳定性提高了约0.5～1倍。

镀镍立方氮化硼复合材料及其制备方法 708

 0

本发明公开了一种镀镍立方氮化硼复合材料及其制备方法，该镀镍立方氮化硼复合材料是将镀镍立方氮化硼粉体与结合剂混合后，经放电等离子体烧结制成的；其中，所述镀镍立方氮化硼粉体与结合剂的体积比为(30～90):(10～70)。该镀镍立方氮化硼复合材料所用镀镍立方氮化硼粉体表面金属化，在放电等离子烧结工艺中，有利于脉冲电流在粉体间的传导和放电，烧结的镍金属涂层将cBN颗粒与结合剂牢固结合起来，同时使cBN颗粒内部的缺陷“微裂纹”微小空洞得到弥补，进而提高磨料的颗粒强度；还可以起到隔氧保护、减轻热损伤程度等作用；该镀镍立方氮化硼复合材料致密度高、强度高，具有良好的耐磨性能和长的使用寿命，适合推广使用。

高强阻燃酚醛树脂复合材料及其制备方法与应用 1040

 0

本发明属于建筑材料技术领域，本发明提供了一种高强阻燃酚醛树脂复合材料及其制备方法与应用。本发明中，由于生物质材料为生物质原料经热处理或炭化得到，生物质原料富含天然纤维材料，具有优异的比强度和比模量特性；且热处理或炭化能够有效去除生物质原料表面蜡质层以及纤维中的水分和小分子物质，使生物质纤维与酚醛树脂的结合更牢固，进而生物质材料的加入提高了复合材料的抗压强度。中性硅溶胶阻燃剂的添加，可以在不影响酚醛树脂复合材料机械性能的基础上起到良好的阻燃效果。实施例的数据表明，本发明提供的高强阻燃酚醛树脂复合材料的密度为105～126kg·m‑3，抗压强度为1.12～2.24MPa，防火等级为B1～A2。

CoP/C纳米复合材料、制备方法以及用途 838

 0

本发明属于钠离子电池电极材料制备领域，公开一种CoP/C纳米复合材料、制备方法以及用途。所述CoP/C纳米复合材料的制备方法：以质量体积比计，Co(CH₃COO)₂·4H₂O∶硫脲∶植酸∶水=（0.3~0.7）g∶（3~5）g∶2 mL∶2 mL，将Co(CH₃COO)₂·4H₂O、硫脲、植酸加入水中，60~80℃下搅拌至干，获得螯合物；然后在保护气氛下，将所得螯合物分两阶段升温：第一阶段升温至180℃恒温30 min，第二阶段升温至900℃恒温2 h；最后冷却至室温，即得CoP/C纳米复合材料。所述CoP/C纳米复合材料可以用作钠离子电池的电极材料。本发明整个反应过程在水溶液中进行，无需外加其他添加剂，工艺简单，成本低廉且节能环保，易于产业化生产料。

用于汽车轮毂的碳纳米管改性碳纤维复合材料及其制备方法 860

 0

本发明涉及汽车轻量化生产用改性工程塑料技术领域，尤其是一种用于汽车轮毂的碳纳米管改性碳纤维复合材料及其制备方法。所述的材料包含以下重量份的原料：尼龙PA66 55‑80份、碳纤维20‑40份、碳纳米管2‑5份、增韧剂4‑10份、抗氧化剂0.1‑0.6份、润滑剂0.2‑0.5份、形核剂0.2‑0.5份。本发明制成的碳纤维/碳纳米管混杂填充尼龙66（PA66）复合材料，采用多尺度混杂填充，既保留了优良的碳纤维主导力学性能，又提高了层间剪切强度，改善了层间增韧效果，同时还提高了复合材料的导电性、导热性，解决了现有的碳纤维复合材料力学性能不强及导热性能差的问题。

铜铝复合材料的生产工艺 1045

 0

一种铜铝复合材料的生产工艺，首先将回收铝材在590‑610℃的熔炼炉中保温一段时间后，再加温至660‑665℃，使回收铝材闷化而形成铝液，铝液经静置、除气、过滤后流入复合区；铜带在导辊的作用下进入复合区与铝液接触，利用铝液的温度，在0.6‑1秒的时间内使铜带的表面产生微熔化；铜带及铝液经板型分布器后进入轧机，在轧制力的作用下使铜铝表面融合，形成单面或双面的铜铝复合材料。本发明的工艺更加精准地调整了某些关键参数，提高了铜铝复合材料的熔合深度和复合强度，增强了铜铝复合材料的机械性能。由于大量采用了二次回收的废铝线，本发明不但大幅度降低了采购成本和能源消耗，而且使废铝材得到了循环利用，减少了对环境的污染。

湿法纤维制品的制备及其制备的增强气凝胶复合材料 880

 0

本发明公开了一种湿法纤维制品的制备及其制备的增强气凝胶复合材料，技术方案是，在湿法纤维毡制备过程中，加入低熔点的无机粘合剂（如玻璃粉、水玻璃），先在400~500℃左右无机粘合剂形成熔融交联，纤维之间形成搭接，自然冷却至室温，然后除去湿法纤维材料中的金属离子，干燥后得到湿法纤维制品，然后与溶胶结合制备湿法纤维制品增强气凝胶复合材料。本发明在湿法纤维制品制备过程中采用无机粘合剂，可以避免湿法纤维制品作为气凝胶增强材料时在疏水、干燥工艺过程中的“出胶现象”；在低温粘结之后，采用弱酸去除金属离子后，又可以提高湿法纤维制品增强气凝胶复合材料的耐温性能，便于湿法纤维制品增强气凝胶复合材料在一些高温领域应用。

抗菌抑菌、吸尘及过滤粉尘的复合材料及其制备方法 677

 0

本发明公开了一种抗菌抑菌、吸尘及过滤粉尘的复合材料及其制备方法，属于过滤材料及其制备方法领域。旨在提供一种具有良好的抗菌抑菌效果，能有效过滤粉尘的复合材料及其制备方法，其方法具有配方合理，原材料少，方法简单的特点。本发明提供的技术方案是这样的：一种抗菌抑菌、吸尘及过滤粉尘的复合材料，所述复合材料由HEPA材料和液相纳米铜组成。本发明应用于制备复合型过滤材料。

碳纤维复合材料与轻质合金件的连接方法 974

 0

本发明公开了一种碳纤维复合材料与轻质合金件的连接方法。本发明将碳纤维预埋在轻质合金内，使伸出的碳纤维与碳纤维复合材料中的碳纤维连接，使得轻质合金不仅与碳纤维复合材料机械连接或粘接，还能使预埋碳纤维与碳纤维复合材料中碳纤维连接，使得材料能够结合在一起，连接非常牢固。
