四川成都有色金属废水处理技术理论与应用

非均相芬顿反应器 861

 0

本实用新型公开了一种非均相芬顿反应器，包括上罐体和下罐体，上罐体设置有pH调节区、铁盐投加区和预混合区，下罐体内设置有上过水板、下过水板和中心管，中心管竖直安装且与预混合区连通，中心管从上至下依次穿过上过水板和下过水板并延伸至靠近下罐体底部的位置，上过水板与下过水板之间设置有填料，中心管的上部设置有H2O2加药管，中心管内的中部设置有混合器，下罐体与上罐体的交接处设置有出水区，下罐体的罐壁上部均匀设置有多个与出水区连通的出水过水口。本实用新型利用废水在反应器里的流态，使废水与药剂均匀混合，充分反应，提高了芬顿反应的效率，并且，混合段不设置搅拌装置，降低了能耗，运行稳定且操作简单，管理方便。

利用电絮凝工艺的除硼系统 659

 0

本实用新型提供了一种利用电絮凝工艺的除硼系统，涉及废水处理技术领域。电絮凝法处理含硼废水后，排出的水要经过过滤。本实用新型电絮凝装置的出水口处连通有出水管，出水管内设有第一滤网，第一滤网靠近出水口一侧的出水管内还设有两个减速挡块，减速挡块通过结构杆与出水管连接，第一滤网与减速挡块之间的出水管底部还连接有排杂管，排杂管上设有第一阀门，排杂管底部设有与其连通的分离箱，分离箱底部设有具有若干筛孔的过滤罩，过滤罩内侧的分离箱底部设有回水管，回水管上设有水泵，回水管与出水管连通，回水管与出水管连通处设有第二阀门，减速挡块防止杂质跟随水流冲过第一滤网，第一滤网过滤的杂质落入排杂管内。

含油污水超滤处理环保装置 766

 0

本实用新型公开了一种含油污水超滤处理环保装置，包括箱体，箱体顶部的右侧固定连接有电机，电机输出轴的一段固定连接有皮带轮，皮带轮的外表面转动连接有皮带，皮带的内表面转动连接有转动伸缩杆，所述转动伸缩杆的顶端固定连接有把手，所述箱体顶部的内表面与转动伸缩杆的外表面滑动连接，所述转动伸缩杆的底部固定连接有除油刷，本实用新型涉及含油废水技术领域。该含油污水超滤处理环保装置，利用转动伸缩杆和除油刷的配合使用，对管式油水分离组件的内壁进行除油的工作，避免管内部油量过多，造成堵塞，失去水油分离的效果，提高了工作效率，实现对含油废水的水油分离，使水可以再次循环利用，更加环保以及更加具有实用性。

高效除氟系统 1011

 0

本实用新型提供了高效除氟系统，属于废水处理领域。该高效除氟系统，包括槽体、储料组件和平移组件。所述挡板上端与所述隔板下端铰接，所述挡板下端与所述料斗内壁密封接触，所述料盒表面固定有第一电机；所述第三电机固定在所述槽体上端，所述螺杆转动安装在所槽体上端，所述螺纹套与所述料盒固定连接；控制挡板与料斗右侧壁接触时，第一容纳腔与撒料器连通，第三电机带动螺杆旋转，使得料盒平移，对槽体内进行均匀撒料，生成难溶性氟化钙，并对废水起到中和作用；通过与氟离子的官能基置换使之形成稳定的难溶化合物，通过过滤网板将难溶化合物过滤下来，便于控制投料，提高沉淀剂利用率，降低污水处理成本，提高工作效率。

具有闸门式净水装置的排污槽 970

 0

一种具有闸门式净水装置的排污槽，其排污槽装置中的废水集中槽上由里至外设置有第一金属过滤筛,第一金属过滤筛的筛框上设置有第一手提式托耳，第一金属过滤筛前面的污水处理池上设置有第一砖混隔断和第二砖混隔断，第二砖混隔断的下部设置有网状水循环孔，污水处理池中从上而下依次设置有金刚砂过滤层、活性炭过滤层、活性氧化铝球过滤层,污水处理池的前面还设置有第二金属过滤筛，第二金属过滤筛的筛框上设置有第二手提式托耳，该废水集中槽的左边设置有反冲洗入水管和控制阀，排污槽装置的右边设置有第一污水进口、左边设置有第二污水进口，排污槽装置的前面设置有排放口；它经济适用。

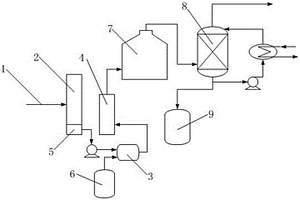

富集粘胶纤维废气中二硫化碳和硫化氢的工艺系统 1035

 0

本实用新型公开了一种富集粘胶纤维废气中二硫化碳和硫化氢的工艺系统，其特征在于：包括依次连接废气总管的碱液喷淋塔、反应罐和脱气塔，反应罐入口连接碱液喷淋塔储槽和酸性废水储罐，反应罐出口连接脱气塔。本实用新型采用碱液喷淋塔中碱液和反应罐中酸性废水的配合使用，使来自粘胶生产废气中的二硫化碳和硫化氢得以富集，然后通过脱气塔获得高浓度二硫化碳和硫化氢废气，用于后续分离方法中，能提高二硫化碳的回收率，有利于粘胶纤维废气的处理，降低环保压力。

环保型化工产业污水处理用净水杀菌装置 569

 0

本实用新型公开了一种环保型化工产业污水处理用净水杀菌装置，涉及水处理技术领域。该环保型化工产业污水处理用净水杀菌装置，包括底座，所述底座的顶部焊接安装有箱体，箱体内置隔板，隔板将箱体依次分为混合仓和沉淀仓，混合仓的内侧顶部焊接安装有固定板，固定板为内部中空结构，固定板的内侧顶部与底部转动安装有齿轮，齿轮的数量为三组且呈啮合设置，固定板的底部转动安装有转轴。本装置通过将废水的过滤沉淀消毒设置一体式结构，从而在一定程度上缩减了废水处理的时间，同时采用紫外线灯棒直接浸入液面一下进行消毒，一定程度上避免了采用大量消毒试剂造成的成本加大，从而使得本装置的实用性大大提高。

内环流生物自固定化氧化池 638

 0

本实用新型公开了一种内环流生物自固定化氧化池。针对目前生物自固定化氧化池易出现的处理过程中由于厌氧反应产生甲烷、氨气等气体带动污泥上浮,使污泥流失等造成处理效果差的现象,通过将曝气池和自固定化池相结合形成内环流生物自固定化氧化池,即将曝气池作为内池套在生物自固定化池中,使污水先进行充分曝气,再进行微生物处理,并使废水在曝气池和自固定化池中形成循环流动,多次循环之后,达到快速有效处理废水的效果。

用于水处理的湿式氧化反应系统 973

 0

本实用新型公开了用于水处理的湿式氧化反应系统，包括湿式氧化反应单元和换热单元；所述湿式氧化反应单元包括使由废水和氧化剂构成的混合物进行一级氧化反应并输出第一产物的一级反应器以及使所述第一产物进行二级氧化反应并输出第二产物的二级反应器；其中，仅在二级反应器内设有催化剂填料层；所述换热单元用于对所述混合物进行升温调节和对所述第二产物进行降温调节。在本实用新型中，在一级反应器中的混合物中，废水离易被氧化的成分首先发生氧化反应，然后再进入二级反应器中进行催化反应，可显著提升催化剂的使用效率和COD转化率。并且，经过一级氧化反应后，所得第一产物较混合物的温度有所提高，可以提升二级氧化反应的速率。

用于水处理的湿式氧化反应单元 923

 0

本实用新型公开了用于水处理的湿式氧化反应单元。用于水处理的湿式氧化反应单元，包括一级反应器，用于使由废水和氧化剂构成的混合物进行一级氧化反应；二级反应器，用于使一级反应器输出的第一产物进行二级氧化反应；其中，仅在二级反应器内设有催化剂填料层。在本实用新型中，在一级反应器中的混合物中，废水离易被氧化的成分首先发生氧化反应，然后再进入二级反应器中进行催化反应，可显著提升催化剂的使用效率和COD转化率。并且，经过一级氧化反应后，所得第一产物较混合物的温度有所提高，可以提升二级氧化反应的速率。

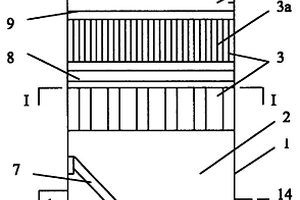

旋斜流沉淀罐 1002

 0

一种旋斜流沉淀罐,由罐体、自由沉淀区、旋斜流折板沉淀区、集水区、集泥斗槽构成。其中自由沉淀区内正对进水口设置有斜向布水集泥层,旋斜流折板沉淀区由两个或多个竖向布置的折板沉淀层构成,折板沉淀层之间设置有集泥折板层。集水区正对出水口设置有出水平衡层。折板沉淀层由错立式布置的多排折板构成,废水由下向上运动的过程中在各折板流道产生旋斜流,有助于泥渣的快速聚集沉淀,同时在各折板沉淀层的下部设置的集泥折板层使渣水分离彻底。本实用新型结构紧凑、占地面积小,沉淀效率高,渣水分离彻底,为冶金、化工等行业提供了一种理想的废水沉淀分离装置。

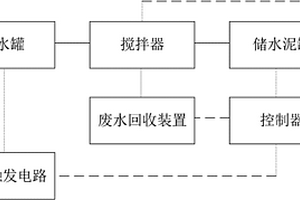

一体化制浆控制系统 858

 0

本实用新型公开了一体化制浆控制系统，包括制浆设备和承载结构；所述承载结构包括承载底盘，水泥拖挂底盘，以及行走轮；所述制浆设备包括控制器、废水回收装置、供水罐、搅拌器和储水泥罐；其中，搅拌器上的搅拌电机、储水泥罐上的水泥上料机、废水回收装置上的回收泵和供水罐出水口处设置的供水电磁阀均与控制器相连接并与控制器共同组成制浆控制系统；在搅拌器的内部还设置有与控制器相连接的湿度传感器，在控制器与供水电磁阀之间还设置有信号触发电路。本实用新型提供一种一体化制浆控制系统，集成了水泥制浆设备，简化了水泥制浆的操作过程，更好的节省了人力资源。

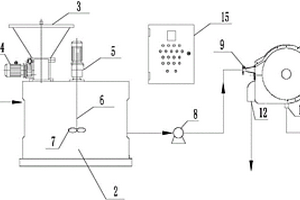

用于净化污水的吸附处理系统 607

 0

本实用新型涉及废水处理领域，具体涉及一种用于净化污水的吸附处理系统，该系统包括吸附剂投加装置、吸附反应装置、吸附剂回收压滤装置和电控装置；所述吸附剂投加装置设置在所述吸附反应装置上部左侧，所述吸附剂投加装置和所述吸附反应装置连为一体；所述吸附剂回收压滤装置通过混合液提升泵和所述吸附反应装置相连；所述电控装置分别与进水泵、加料减速电机、压滤减速电机、搅拌电机、出水电磁阀和混合液提升泵连接。该吸附处理系统具有运行能耗低、部件磨损少，使用寿命长、占地面积小、臭气泄露少和作业现场环境整洁的优点，实现了对废水的连续处理。

空气污染物检测装置 773

 0

本实用新型涉及空气质量检测技术领域，且公开了一种空气污染物检测装置，包括空气污染物检测装置本体，所述空气污染物检测装置本体的内部放置有纯净水箱，所述纯净水箱的下方放置有废水箱，且纯净水箱和废水箱之间通过两层隔板隔开，所述纯净水箱的左侧设有电器仓。该空气污染物检测装置，通过设置有显色瓶、空压机、进气管等装置，能够实现空气从进气管进入到显色瓶中，而显色瓶中填充有纯净液，通过纯净液的设置能够使得空气中的杂质和污染物脱离到纯净液中，通过一段时间的定时设置，观察显色瓶中的纯净液的浑浊程度，就能知道空气污染的严重程度，从而便于对于污染程度进行读取，使用起来的实用性更强。

放射性活性炭卸料装置 793

 0

本实用新型公开了一种放射性活性炭卸料装置，包括：旋转手轮、连杆、旋转叶轮、过滤部件、废水出口管、活性炭卸料阀；活性炭卸料阀安装在设备下封头的出口端，过滤部件上端与设备下封头的上端对接，过滤部件下端与活性炭卸料阀的入口端对接，过滤部件外壁与设备下封头内壁之间具有间隙，连杆一端与位于设备下封头外的旋转手轮连接，连接另一端穿过设备下封头和过滤部件后延伸至设备下封头外部，过滤部件内设有旋转叶轮，所述旋转叶轮固定在所述连杆上，废水出口管一端延伸至过滤部件外壁与设备下封头内壁之间的间隙，本装置能够实现对废活性炭的安全、顺畅、可控性卸料，且能够促进活性炭的局部疏松流动，达到放射性废活性炭卸料的工艺要求。

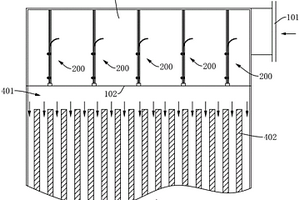

用于侧向进水的导流装置及超磁分离设备 831

 0

本实用新型涉及一种用于侧向进水的导流装置及超磁分离设备，所述导流装置包括进水口和排水口，所述进水口与所述排水口通过导流渠相连通，且所述进水口的方向与所述排水口的方向不同；所述导流渠内设置有若干导流部件，所述导流部件相互平行，并在导流渠内分隔出若干流道，导流部件用于引导导流渠内的水体分别从各流道中均匀的流出排水口；本导流装置，可以有效解决侧向进水时存在的偏流、漩涡、局部流速过快等问题，使得废水可以平顺的流入磁盘组之间的间隙，有利于磁盘间的废水量均匀分布；尤其适用于受安装条件、设备规模、现场位置等因素的影响，无法采用正向进水，需要侧向布置进水口的超磁分离设备。

净水双腔应急池 692

 0

本实用新型公开了一种净水双腔应急池，包括左应急池和右应急池，左应急池和右应急池的底部和侧壁外均包裹有防水层，左应急池从上至下依次设置有收集装置、吸附装置和破碎装置，右应急池底部设置有泥浆泵和压滤机；左应急池和右应急池均设置有与控制器电性连接的液位计以及报警装置。通过本实用新型，将整个应急池分为两个部分，一部分对应急的污水及时进行净化除杂，另一部分对稳定状态的污水进行固液分离和暂存。在工厂遇到紧急情况时，可以使生产废水、事故、消防废水得到有效接纳、处置。

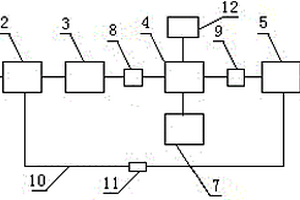

高回收率自循环贵金属回收装置 779

 0

本实用新型公开了一种高回收率自循环贵金属回收装置，包括按照液体流动方向依次通过管道连通的pH调节系统、微虑系统、超滤系统、电积系统、蒸馏系统和冷凝系统，超虑系统与电积系统之间的管道上设有泵A，电积系统和蒸馏系统之间的管道上设有泵B，冷凝系统与微虑系统通过回流管连通，电积系统分别连接金属提取装置和加药装置。本实用新型的有益效果是：该装置可以低能耗、高效地将废水中的贵金属离子还原成高纯度的贵金属，并有效降低废水中的金属含量。

改进型厌氧反应器 944

 0

本实用新型公开了一种改进型厌氧反应器，目的在于解决现有的厌氧反应器存在出水水质不稳定、容易堵塞的问题，该改进型厌氧反应器包括罐体、设置在罐体上的进水口、设置在罐体上的出水口、设置在罐体上部的三相分离器、设置在罐体顶壁上的沼气出口，所述罐体下部设置有生物膜载体。本实用新型构思巧妙，占地面积小，出水水质稳定，不易堵塞，易于操作，能够高效处理有机废水，特别是高浓度有机废水，同时具有较高的甲烷转化率，从而能够提高污水处理的附加价值，降低污水处理成本，提高企业的经济效益。

生物酶电化学水处理装置 1019

 0

本实用新型生物酶电化学水处理装置,它包括有生物酶处理器1和电化学处理器2组成,其中:生物酶处理器1由箱体3,废水进口4,空气进口5,箱体3内设置至少一个内装生物酶体6的生物酶体保护罩7,供气系统9,出水口10,箱盖11,废气出口12组成,电化学处理器2由箱体13,箱体13内设置至少一个由电处理单元15和电处理单元外壳14组成的电处理单元体,进水口16,隔板17,过滤器18,排放口19,箱盖20,废气出口21组成。其有益效果是:废水处理效率高,装置易于操作,体积小,积木式结构,安装灵活多样,灭菌能力强,受环境(温度、盐度、PH等)影响小,处理后的水质指标达到国家环保要求。

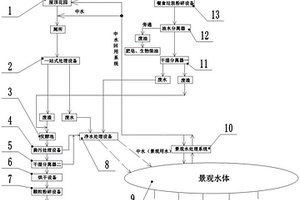

社区或园区有机肥回收处理系统 1047

 0

本实用新型公开了一种生活废水废油废渣资源化的社区或园区有机肥回收处理系统，涉及生活资源管理技术领域，本实用新型包括一站式处理设备、餐食垃圾粉碎设备、油水分离器、干湿分离器一、发酵池、粪污处理设备、干湿分离器二、烘干设备、颗粒粉碎设备、净水处理设备、景观水池、景观水处理系统；本实用新型能够有效地对社区或者园区的废水废油废渣再生重复循环利用降低生活资源的浪费即以区块性从源头解决生活健康用水和生活垃圾污染问题达到零排放无污染的优点。

合成氨用插入式废热锅炉 611

 0

本实用新型涉及石油化工技术领域的一种合成氨用插入式废热锅炉，它主要由壳体、气水出口、气体出口、挡板、耐热衬里、废水出口、矩形气体分布器、气体入口、外套管、内套管、大管板、气水箱、进水箱、进水口和矩形喷头组成，其特征在于：所述壳体上部设有进水口、进水箱、气水箱和气水出口；中部设有内套管、气体出口、外套管和挡板；下部设有气体入口、矩形气体分布器和废水出口；大管板与外套管相连，用于固定外套管；在壳体的内部设有耐热衬里，使壳体内的热量不被散失掉干净。本实用新型使用方便快捷，拆卸简单，维修方便，换热效果好。

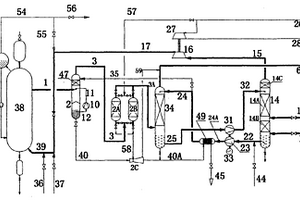

煤气余热回收利用装置 966

 0

煤气余热回收利用装置,本实用新型属于热交换领域,特别加压移动床煤气化的煤气余热回收工艺。现行加压移动床煤气余热回收,采用废热锅炉将煤气余热回收为低压蒸汽,不能作为原料水蒸气使用,增加了煤气化成本。本实用新型采用高压传质传热设备(34)、低压传质传热设备(14)、换热器(49)、动力回收装置(31)、循环热水加压泵(23)、加压机(16)等及管路构成的煤气余热回收利用装置,优化了现行的煤气余热回收工艺,在加压移动床煤气化余热回收利用装置中采用本实用新型,可以大幅降低外供蒸耗蒸汽的同时,还可大幅降低煤气污水的量和煤气废水处理费用,增加焦油等高附加值副产物产量,更好的降低加压移动床煤气化成本。

农药生产废料回收处理系统 571

 0

本实用新型公开了一种农药生产废料回收处理系统，包括数据采集模块、主控模块、驱动模块、废气处理系统、蒸汽回收利用系统、废水收集排放系统；废气收集装置与冷凝管连接，冷凝管与酸性反应罐连接，酸性反应罐与碱性反应罐连接，碱性反应罐与吸附装置连接，吸附装置与排气装置连接，回流管用于连接吸附装置与冷凝管；蒸汽回收装置与蓄水箱连接，蓄水箱与冷凝箱连接，冷凝箱与水净化装置连接，水净化装置与纯净水箱连接，蓄热装置与冷凝箱连接；通过此种设计达到对农药生产过程中的废气以及废水进行处理，避免对环境造成污染的目的，同时对设备产生的高温水蒸气进行收集，存储其中的热量，并用作生产纯净水的原材料，节约能源。

生物酶水处理器 753

 0

本实用新型生物酶水处理器,它包括箱体1,供气系统9,箱体1设有废水进口2和出水口5,箱体1内设置至少一个内装有生物酶体6的保护罩7,供气系统9由空气进口4和送气管与多孔管路组成。本实用新型的有益效果是能很好的处理可溶性和难以降解的污染物及高浓度的废水,处理效率远大于传统微生物法水处理装置,本生物酶水处理器体积大大缩小,受环境影响小,控制简便易行,处理后的水质指标达到环保要求。本水处理器可广泛用于船舶、医院、生活小区、养殖场等地区污水处理。

立式锥面板沉淀罐 839

 0

一种立式锥面板沉淀罐,由罐体、罐体下部的自由沉淀区、中部的锥面板沉淀区、上部的集水沉淀区、罐体支脚构成,其中的锥面板沉淀区由六个以上锥面板和位于罐体中心的集水管构成,锥面板间距为30mm～500mm,锥面板与水平面夹角为30°～60°。该结构的特点是,在主要沉淀区采用竖向布置的多层锥面板,从而实现罐体的立式安装,同时废水在锥面板之间流动沉淀,流通面积大,停留时间长,有助于泥渣的快速聚集沉淀,集水区排泥管保证了污泥浓度波动大的情况下出水水质。与斜管沉淀池相比,结构占地面积小30%,基建投资省(30～60)%,安装方便,沉淀效率高,抗冲击负荷能力强,为冶金、化工、热电等行业提供了一种理想的斜板沉淀分离废水装置。

超疏水/超亲油波纹流道连续油水分离装置 860

 0

本实用新型所述超疏水/超亲油波纹流道连续油水分离装置，由超疏水/超亲油波纹流道总成、金属网支架、集油槽和集水槽构成，所述超疏水/超亲油波纹流道总成的一端为进料口、另一端为出水口，所含的中空腔体为波纹式流道，所述金属网支架安装在集油槽内，超疏水/超亲油波纹流道总成放置在金属网支架上，其出水口所在端伸入集水槽。使用本实用新型所述超疏水/超亲油波纹流道连续油水分离装置，油水分离后水相可达到我国城镇污水处理厂排放标准《GB18918‑2002》规定的城镇废水最高COD排放值为50mg/L的要求，同时可满足《GBT12917‑2009油污水分离装置》中要求处理后废水含油量应小于10mg/L的规定。

苯酐加氢制苯酞结晶母液中溶质与溶剂回收系统 830

 0

本实用新型公开了一种苯酐加氢制苯酞结晶母液中溶质与溶剂回收系统，解决现有技术苯酐加氢制苯酞结晶母液中溶质与溶剂回收率不理想的技术问题。本实用新型包括丙酮精馏塔、丙酮外输管、多效蒸发器、一级结晶槽、一级离心分离机、二级结晶槽和二级离心分离机；二级离心分离机固相出口接入至固态副产品收集工段。本实用新型采用多级回收设置，有效将溶剂回收和重结晶过程有机结合。本实用新型采用减压精馏能够提高丙酮溶剂纯度和回收率，降低装置物耗；利用多效蒸发能够将工艺水进行回收回用，减少废水排放总量90％；浓缩后对液体进行结晶，能够提高结晶收率，大幅度减少废水处理量。本实用新型可以总体将苯酞提纯回收率由85％提高到94％。

利用燃烧污水中臭气用于发电的装置 965

 0

本实用新型公开了一种利用燃烧污水中臭气用于发电的装置，包括发电系统、微生物分解池、二沉池、二次用水处理系统和初沉池，初沉池连接微生物分解池的入口，微生物分解池的出水口连接二沉池；发电系统包括气体预处理系统和燃气发电机组，燃气发电机组连接气体预处理系统，气体预处理系统的进气口连接微生物分解池的出气口；二次用水处理系统包括污水过滤增压泵、过滤罐、超滤系统、中水回用池，二沉池连接污水过滤增压泵，污水过滤增压泵连接过滤罐，过滤罐连接超滤系统，超滤系统连接中水回用池，将含有机物的废水进行厌氧发酵，最大限度的产生含甲烷气体，用于沼气发电，厌氧发酵处理后的废水被进行深度处理后达到二次用水目的。

粘性粉尘阻拦装置 1018

 0

本实用新型公开了一种粘性粉尘阻拦装置，涉及喷涂除尘技术领域，本实用新型包括垂直设置的排风通道和废水池，排风通道的底部设置在废水池内，排风通道的一侧侧壁开设有供废气通过的通风口，通风口外侧设置有过滤装置。所需处理的废气从通风口进入，经过过滤后可以从排风通道排出；本实用新型具有结构简单，能够对带粘性的粉尘和水雾达到更好的拦截和过滤效果的优点。
