全部
▼
热搜：
793
0
草酸二氟硼酸锂的提纯方法，将LiODFB的粗产品、BF3类化合物、非质子非极性或非质子极性较小的溶剂，按质量比为1 : 1 : 50～1 : 31 : 31混合均匀；(2)在10℃～80℃的温度下搅拌1～10小时后，再进行固液分离，对所得固体物质进行洗涤后干燥，即成功提纯LiODFB，用高锰酸钾氧化还原滴定LiODFB产品中C2O42?，能达到61.19％，甘露醇法滴定LiODFB产品中B(III)的含量，达到7.51％(理论值分别为61.22％、7.52％)，产品纯度为99.9%，提纯后产品收率为99%。
1068
0
本发明公开了一种极压复合锂基润滑脂组合物，该组合物所包含的组分及重量百分比为：基础脂93～97%、抗氧剂0.5～2%、抗磨剂0.5～2%、铜腐蚀抑制剂0.5～1%、极压剂1～3%；基础脂是以矿物油、稠化剂在90-110℃搅拌反应2-3h，150-170℃脱水2-3h，200-210℃反应0.5-1h后冷却至90℃，经三辊研磨机研磨成脂；极压剂为硒粉。本发明首次使用硒粉作为极压剂，不但具有优异的极压性能，同时克服了传统极压剂气味重、腐蚀摩擦副等缺点。
907
0
本发明公开了一种连续合成锂离子正极材料前驱体的方法。将金属离子溶液（单一金属离子溶液或是多种金属离子溶液）、碱溶液、络合剂通过计量泵连续加入到带有搅拌桨叶的溢流反应釜中，控制以上三种溶液流量比和反应釜温度、反应过程PH值，反应体系络合剂含量和反应体系气氛，通过溢流将以上合成产物连续输入到分级设备，分级设备对溢流产物进行分级，并将含较小颗粒浆料返回到反应釜中，采用本方法，可以实现连续合成且制备出的前驱体球形度好，粒度可控，颗粒流动性好，物理指标在连续过程不随时间变化。同时通过以上设备重复串联，实现粒度可控和粒度分布可控要求，满足高度锂离子电池对前躯体要求。
1048
0
从报废锂离子电池负极片上回收石墨与铜箔的方法，其步骤为：将报废锂离子电池进行放电、拆解，然后将负极片放入装有水和乙醇混合溶液的容器中搅拌一定时间后进行筛分，筛上物用水清洗，经过自然干燥后获得铜箔；筛下物加热到70-90℃后，进行抽滤，抽滤过程中保持过滤前溶液的温度为70-90℃，抽滤结束后，滤上物用水洗涤后，经过自然干燥后获得石墨。本发明与现有技术比较具有易操作、对分离设备要求低、石墨与铜箔分离效率高且成本低、分离过程中不产生二次污染的优点。
本发明公开了一种用于锂‑硫电池的氧化钨/黏土矿物纳米材料改性隔膜的制备方法，本发明以氧化钨/黏土矿物纳米材料、导电剂和粘结剂混合、球磨后，加入溶剂调节浆料的粘度至700~1300 mPa•s，并搅拌均匀得浆料；然后采用辊涂方法将上述浆料涂覆于商业隔膜单侧，经热固化，得到的改性隔膜中，氧化钨/黏土矿物纳米材料具有强电催化活性和高吸附性能，能有效加速聚硫化物的催化转化反应；高电子导电性的碳材料有助于催化转化过程中电子的快速传递。制备的改性隔膜能有效抑制锂‑硫电池中聚硫化物穿梭造成的电池低容量、低活性物质利用、缓慢的动力学、较差的倍率性能和循环稳定的问题，从而显著提高电池的电化学性能。
944
0
本发明涉及锂离子电池技术领域，公开了一种高电压钴酸锂用大颗粒碳酸钴的生产方法，通过核生长和粒子生长工序来制造大颗粒碳酸钴的连续合成方法；所述核生长工序是在晶核生成釜内进行反应，以在线测定的pH值为6.8~8.5的方式控制核生成的工序；所述粒子生长工序是在初级反应釜内进行核初级生长，在优化反应釜内进行优化生长，改善粒子粒度分布及形貌，分别以在线测定的pH为6.8~8.0的方式控制含有该核生长工序中形成的核的粒子生长溶液。本发明能够使所生成的大颗粒碳酸钴的粒度分布更窄且更均质，形成形状和尺寸整齐均一的粒子。
873
0
本发明公开了一种湿法加压包覆涂层制备锂离子电池石墨负极材料的方法，属于电池石墨负极材料领域，以解决现有方法存在的包覆不均匀，炭化、石墨化后有结块现象的问题。该方法包括如下步骤：将石墨粉粗精磨使其球化分级，球化整形后，与复合包覆涂层材料在递增式加压包覆釜中加压包覆涂层，使包覆涂层材料与石墨颗粒充分浸润融合、填充嵌合，形成完整的包覆层；之后进行炭化，得到石墨负极材料；所述复合包覆涂层材料由液态沥青、有机物稀释剂和表面活性剂组成；混合包覆涂层作业中穿插采用递增式P1‑P2‑P3‑P4加压包覆涂层。本发明方法有利于获得最均匀的牢固的致密的不粘连的包覆涂层效果，工艺简单，成本低。
842
0
一种锂聚合物蓄电池智能自适应充电管理装置及控制系统,主要包括可编程充电控制芯片、蓄电池及温度采集模块、电池参数模型库等;当充放电时,可编程充电控制芯片实时检测蓄电池的电流、电压、温度等数据后,将此数据送入其中的充电管理控制单元经计算得出一输出信号,该输出信号与电池参数模型库中所预存的标准值进行比对,比对结果送入充电管理控制单元经计算,得出对应的充电电流电压值,而启动充电控制模块对蓄电池进行充电管理,达到自适应充电的目的,完全克服了过充电的现象,也从根本上杜绝了热失控的发生;而且本发明的装置不仅解决了现有充电器充电模式单一的弊端,而且使镍镉电池和锂离子电池充电装置能通用。
615
0
草酸二氟硼酸锂的制备方法,先用氟源、硼源以及浓硫酸或发烟硫酸制备BF3,生成的BF3通过H2O20.1%~0.2%,H2O2%~10%和H2SO490%~98%的吸收液,加热将净化后的BF3解析出来,浓硫酸与硼源混合温度为120℃～150℃,反应后冷却到室温至40℃;然后将BF3通入混有Li2C2O4的新鲜极性溶剂中,BF3通入速率小于1.0ml/分·每克草酸锂,在55℃～85℃的密闭干燥条件下反应6～14小时,并浓缩、降温析晶,固液分离后即可得到LiODFB粗产品;最后粗产品经重结晶、干燥,得到纯度较高的LiODFB产品;多次重复上述纯化过程,进一步提高产品纯度。?
748
0
本发明公开了一种锂电池电解液的称量灌装装置，涉及锂电池电解液的称量灌装技术领域；具体包括U型支架、支撑板和L型支板，所述U型支架底部一侧外壁设置有垫板，且垫板的顶部外壁设置有机箱，U型支架与支撑板相对一侧转动连接有第一导轴，机箱内设置有间歇旋转机构，间歇旋转机构的输出端和第一导轴设置有导辊，且两个导辊的圆周外壁套接有同一个传输带，间歇旋转机构的驱动端设置有定量灌装机构，且定量灌装机构的灌装端设置有灌装头。本发明保证了灌装瓶在运输过程中同步进行定量灌装，不仅提高了电解液的灌装效率，而且促进了灌装瓶灌装的流畅度，且起到了对电解液的控料作用。
1046
0
本实用新型提供了一种锂离子电池裁片用放卷装置，包括支架，所述支架支撑面的两端分别固定有支撑座，支撑座的顶端开有支撑卷轴一端的弧形凹槽，每一弧形凹槽两侧中的任一侧至少设有一对支撑卷轴用的滚轮。本实用新型避免了一装置专用的弊端；采用该装置不仅能存放和移动锂离子电池涂布用的铜、铝箔，避免铜、铝箔的损伤，最主要的是可以轻松高效的完成涂布后对箔体进行裁剪，提高工作效率、结构简单，随时移动，随时稳固停放，对涂布完成后的箔体也能进行轻松裁剪，操作简便，省力高效，非常适合实验室和中小型锂离子电池厂家使用。
1061
0
本发明涉及一种铁电β相聚偏氟乙烯增强的锂硫电池正极的制备方法，该方法是指将乙炔黑、聚偏氟乙烯（PVDF）和升华硫在N‑甲基吡咯烷酮中研磨成均匀黑色浆料，并通过传统刮涂法制备成C/S正极片；然后将所述C/S正极片放在高压极化装置内，在1~2 kV的高压范围内进行热辅助极化，即得铁电β相聚偏氟乙烯增强的锂硫电池正极（P‑C/S）。本发明方法简单、操作方便，在商业化PVDF粘结剂的基础上进行改性，易于大规模推广和应用，所得产品具有优异的电化学性能和循环稳定性。
本发明提供了一种作为锂离子电池正极材料的镍钴锰三元材料前驱体的制备，是将Ni2+，Co2+，Mn2+混合盐溶液与氨水溶液混合均匀后用碱溶液调pH值至8~11，在氮气或惰性气体保护下，于50℃~70℃反应6~12h；反应结束后陈化24~48h，得前驱体沉淀，减压抽滤，用去离子水充分洗涤到pH值为7~8，干燥，得到花瓣层状镍钴锰三元材料前驱体。将该花瓣层状前驱体与LiOH球磨后，煅烧，得到的三元材料作为锂电池正极材料，具有较高的容量和电化学性能。
1016
0
高压锂离子电池正极材料及其制备方法，正极材料由橄榄石型LiCoPO4和碳组成，按重量百分百计，其组分为：其中碳含量为1～20wt%，其余为LiCoPO4；其方法是：将锂盐、钴盐、磷酸盐以及碳源配制成前驱体溶液，前驱体溶液经雾化器雾化由载气带入管式炉内瞬间完成反应合成粉体，再经旋风收尘器和一级布袋收尘器分离回收，反应废气进入淋洗吸收塔回收利用。所得粉体经真空干燥后，在气氛保护条件下进行热处理。
1112
0
由微硅粉制备掺杂硅酸亚铁锂正极材料的方法，用微硅粉、碳源、锂源及铁源，在惰性气氛下经固相反应制备金属离子掺杂型的Li2FeSiO4/C复合正极材料，在固相反应过程中，微硅粉中三价Fe还原为二价Fe，本发明使用的微硅粉为硅铁企业生产时的废弃物，是一种廉价硅源，粒径为50～500nm，本身又含有掺杂多种金属离子和一定量的碳，因此是制备价廉物美的掺杂型Li2FeSiO4正极材料的理想硅源，具有广阔的应用前景。
707
0
一种改善磷酸铁锂正极材料低温性能的方法，其步骤为：（1）按20:1~10:1的质量比称量纯相的磷酸铁锂和碳源，将其溶于有机溶剂，在60~100℃持续超声搅拌3~6 h，之后移至高温高压反应釜中在160℃~200℃恒温3~6 h，然后将反应后的液体在真空箱中于80~120℃干燥10~14 h，最后在惰性气体氛围下煅烧，冷却至室温；（2）将有机磷源溶于有机溶剂中，配置有机磷源溶液，然后称量1~4 g碳包覆的磷酸铁锂材料，加入有机磷源溶液中，在60~120℃持续搅拌蒸发有机溶剂后，将其在80~120℃干燥10~14 h，然后置于惰性气体氛围中进行热处理，冷却至室温后即可。
802
0

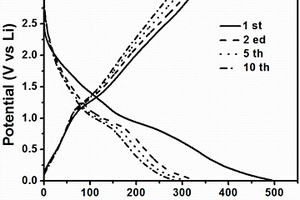

本发明公开了一种电极活性材料及制备方法和锂一次电池，其中，电极活性材料的制备方法包括：将氟化石墨分散于溶剂后加入机械化学反应设备，经剪切和剥离，得到氟化石墨烯；氧化石墨烯溶液中加入双氧水得到混合溶液，在搅拌状态下通入臭氧，在紫外光辐照下反应得到多孔氧化石墨烯；将氟化石墨烯与多孔氧化石墨烯通过搅拌分散的方式得到混合物，经抽滤后干燥还原得到电极活性材料。本发明的电极活性材料制得的锂一次电池的电极保持高能量密度的同时兼具高功率密度。
1111
0

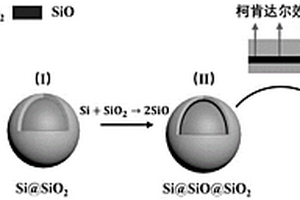

本发明属于锂离子电池技术领域，具体涉及一种硅氧负极材料的制备方法、硅氧负极材料、负极极片、锂电池及其制备方法。本发明提供的方法巧妙利用Kirkendall效应的基本原理，通过简单的热处理一步合成Si@SiO2中空核壳结构硅氧负极材料，采用所制备的硅氧负极材料制备的负极片具有优异的循环性能、稳定性和倍率性能。
本发明公开了一种锂离子混合电容器用二氧化钌@碳纳米管复合电极材料及其制备方法，包括把碳纳米管加入到钌盐水溶液中，缓慢搅拌；在室温下，缓慢滴加碱溶液，直到水溶液为中性为止；将中性混合物搅拌一段时间，经过滤、洗涤、干燥，得到的干燥物在马弗炉中煅烧，制得本发明的二氧化钌@碳纳米管复合电极材料。本发明制备工艺简单，制得的二氧化钌纳米颗粒在碳纳米管上高度分散、颗粒小而均匀、稳定性好、负载量高；本发明二氧化钌@碳纳米管复合电极材料在锂离子混合电容器中表现出优异的电化学性能。
763
0

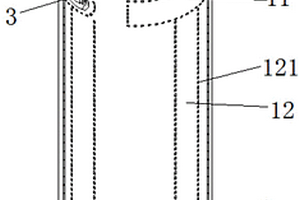

本实用新型涉及锂电池技术领域，尤其是一种易于回收利用的环保型锂电池，包括电池壳体，电池壳体的两端均设有环形结构的第一撕拉条，第一撕拉条的两端之间设有缺口，第一撕拉条与电池壳体通过第一虚线连接，电池壳体沿其长度方向设有多根第二撕拉条，多根第二撕拉条沿电池壳体的周向分布，且第二撕拉条位于两个第一撕拉条之间，第二撕拉条与电池壳体通过第二虚线连接，且第二虚线的两端与第一虚线相交，第一撕拉条和第二撕拉条的一端均设有撕拉部，电池壳体的内壁上固定设有密封层。本实用新型简化锂电池粉碎回收的步骤，降低回收分离难度，同时解除电池内部的电能，确保后续粉碎回收的安全性。
本发明公开了一种用于锂离子电池负极材料的豆荚状硅@非晶炭@石墨烯纳米卷复合材料，该复合材料通过以下方法制备得到：将商用硅纳米粉体搅拌分散于无水乙醇中，依次加入Tris?HCl缓冲溶液和多巴胺，搅拌所得产物用蒸馏水和乙醇洗涤、在真空烘箱中干燥即得硅@多巴胺粉体；在石墨烯悬浊液中加入硅@多巴胺粉体，加入水合肼加热以还原石墨烯，随后将混合悬浊液转移至液氮环境中迅速冷冻并真空冻干形成硅@多巴胺@石墨烯纳米卷柱状体；将冻干后的硅@多巴胺@石墨烯纳米卷柱状体于还原性气氛中退火还原使多巴胺转变为非晶炭。本发明所述复合材料的结构保持了豆荚状结构的完整性，提高了复合材料的储锂容量、倍率性能和循环稳定性。
709
0

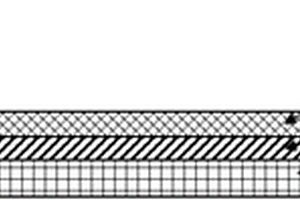

本发明涉及一种锂电池隔膜及其制备方法。该锂电池隔膜具有多层结构，以有机聚合物核孔膜为基膜，基膜两侧复合有改性氧化石墨烯薄膜，氧化石墨烯薄膜外层复合有闭合层膜；所述有机聚合物核孔膜为PET核孔膜、高密度聚乙烯核孔膜或超高分子量聚乙烯核孔膜。本发明的电池隔膜具有均匀的孔结构和孔分布，还具备较高的空隙率，通过加入改性氧化石墨烯材料，改善了膜层的亲水性能，提高隔膜的环境适应能力，降低电阻，提高电池效率，同时避免采用金属材料，减少电解质膜对环境的危害。
688
0
本发明公开一种镁锂合金定向凝固起始液相浓度的预测方法，根据反应系统质量守恒定律，将镁锂合金样品棒在静置热稳定时的样品实际浓度C0、TGZM效应和锂元素的挥发结合，建立完全液体区的熔体浓度与静置热稳定时间的预测模型；根据预测模型得到不同时间静置热稳定后糊状区附近的定向凝固起始液相浓度C；将得到的不同时间静置热稳定后的定向凝固起始液相浓度C作为定向凝固时的实际浓度进行镁锂合金的定性凝固，本发明的预测方法同时考虑静置热稳定过程传热传质和不同情况下的锂元素挥发，预测定向凝固前完全液相区的浓度，对后续定向凝提供固有重要的指导。
656
0

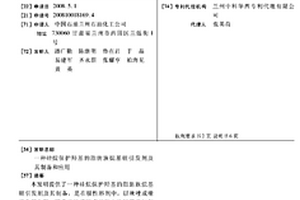

本发明提供了一种硅烷保护羟基的脂肪族烷基锂引发剂及其制备,是在极性溶剂中,以咪唑或嘧啶为催化剂,用卤代硅烷对卤代醇中的羟基进行保护生成卤代烷氧基硅烷醚,然后在非极性溶剂中,卤代烷氧基硅烷醚与金属锂或丁基锂反应,生成硅烷保护羟基的脂肪族烷基锂引发剂。本发明的硅烷保护羟基的脂肪族烷基锂的活性高,易溶于非极性有机溶剂,保护基团易水解,很容易地用环氧化物封端,形成一端带有羟基的聚合物。在用于引发聚合端羟基聚丁二烯液体聚合物时,获得窄分子量分布的聚合物(MW/MN<1.2),聚合物在封端和脱除保护基团的过程中无假凝胶现象发生,平均官能度接近2。
777
0

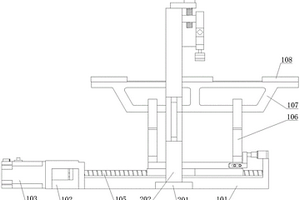

本实用新型公开了一种退役磷酸铁锂动力电池动力快速检测装置，包括电池盛放台和电池固定装置，所述电池固定装置装配在电池盛放台的侧端；所述电池盛放台包括电池盛放台包括滑台、联轴器和伺服电机，联轴器装配在伺服电机的输出端，联轴器的输出端贴合在滑台的侧壁。本退役磷酸铁锂动力电池动力快速检测装置，可通过控制电池座承接台的往复动作来调整电池检测座的位置，来不间断的对各个电池检测座上端放置的待检测电池进行检测，操作方便，大大提高了检测的效率，通过设置电池固定装置对电池检测座上端放置的电池进行固定，可避免因电池偏移而造成接线不稳定，大大提高了接线的稳定性，从而保证检测的稳定性。
803
0
本发明公开一种钛白粉副废硫酸亚铁制备纳米磷酸铁锂生产线。本发明包括提纯系统、氧化系统、配料系统、合成系统、陈化系统、洗滤系统、干燥系统、和掺锂系统。本发明实现原料配制精准，溶液搅拌均匀，保护气体防氧化，带有自清洗功能，流量、压力、pH、温度等可在线或远程监测，达到低成本、连续化、规模化的纳米磷酸亚铁生产的目的。
886
0

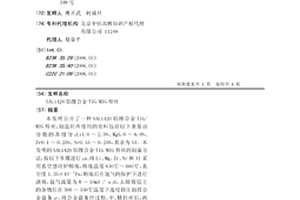

本发明公开了一种SAL1420铝锂合金TIG/MIG焊丝，制造时所使用的原料包括以下重量百分数的各组分：Li1.0～2.0%、Mg5.0～6.0%、Zr0.1～0.25%、Sr0.15～0.25%，其余为Al。本发明的SAL1420铝锂合金TIG/MIG焊丝的制备方法，按以下步骤进行：a、将Li、Mg、Zr、Sr和Al采用真空感应炉熔炼，熔炼温度630℃～660℃，真空度1.35×10－3Pa，熔炼后在氩气的保护下进行浇铸，氩气流量为8～10ml∕s；b、去除铸锭上的杂物后在500～550℃温度下连续挤压制得合金盘条；c、将合金盘条经过粗、中、精拉丝后，再进行刮削清洗得所述焊丝。本发明制备的铝锂合金TIG/MIG焊丝的烧伤率低，不易断裂，力学性能好。
本发明公开了一种氮掺杂黏土矿物负载钴杂化材料涂层改性锂‑硫电池隔膜的制备方法，是将氮掺杂黏土矿物负载钴杂化材料和导电剂研磨混合后添加到粘结剂溶液中并搅拌均匀后用溶剂调节浆料的粘度至500~1500 mPa·s，搅拌、均质得到均匀浆料；然后将均匀浆料采用涂布技术涂覆于商业隔膜表面形成涂层，涂层经热固化，即得氮掺杂黏土矿物负载钴的杂化材料改性隔膜。本发明改性隔膜可通过吸附和双催化性能有效促进锂‑硫电池中的反应过程，从而抑制聚硫化物穿梭，显著改善锂‑硫电池的容量、动力学和循环稳定性。
646
0

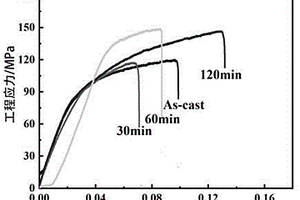

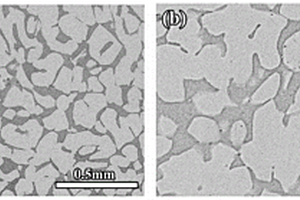

本发明公开了一种提升二元镁锂合金力学性能的方法，将共晶Mg‑Li合金材料放入箱式炉中并通入惰性气体，在350±10℃温度下保温30～120min，随炉冷却至室温。该方法通过简便可行的热处理，来改变合金的微观组织，以此提升合金的力学性能；同时考虑了锂元素挥发对合金微观组织及力学性能的影响，可以为其它双相镁锂合金的热处理提供理论基础。
本发明公开了一种基于重离子径迹膜的适宜于液态电解质的锂离子电池隔膜及其制备方法。所述PI基重离子径迹微孔隔膜上的孔道为均匀的直通孔道；孔道的直径为50～500nm；孔密度为3×108～2×1010个/cm2；厚度为2～50μm；本发明提供的PI基重离子径迹微孔复合隔膜包括PI基重离子径迹微孔隔膜和表面涂覆层，表面涂覆层为均匀涂布的纳米陶瓷层。本发明PI基重离子径迹微孔隔膜及复合隔膜，由于其具有直通孔道特性，故缩短了锂离子迁移距离，有利于提高锂离子电池倍率性能。
中冶有色为您提供最新的甘肃兰州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
