吉林长春有色金属材料制备及加工技术理论与应用

溴化银(银)-铁酸铜-金属有机框架结构复合材料及其制备方法 659

 0

本发明提供一种溴化银(银)‑铁酸铜‑金属有机框架结构复合材料及其制备方法，属于无机材料领域。该复合材料表示为：AgBr(Ag)/CuFe₂O₄/MIL‑101(Cr)。该方法操作简单，设备和环境要求低，便于投入实际使用：在去离子水中将溴化钾、MIL‑101(Cr)、铁酸铜混合搅拌，向混合溶液中滴加硝酸银溶液，并保持剧烈搅拌，得到混合物；将混合物在模拟太阳光灯下照射并缓慢搅拌，混合物进行磁分离、洗涤、干燥，得到溴化银(银)‑铁酸铜‑金属有机框架结构复合材料。所制备的复合材料可以高效选择性地将硝酸盐还原为氮气，且上述具有磁性的复合材料能够解决传统粉体光催化材料不易分离回收的问题，因而其在处理硝酸盐污染的地下水工程实践过程中具有广阔的应用前景。

硫化的富含聚硫醇的锂硫电池正极复合材料及其制备方法 847

 0

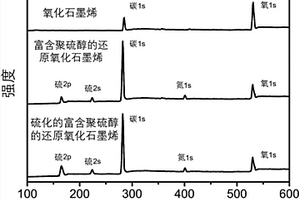

本发明公开了一种硫化的富含聚硫醇的锂硫电池正极复合材料，所述的锂硫电池正极复合材料还原氧化石墨烯/聚硫醇/硫复合材料以还原氧化石墨烯作为导电改性相、聚硫醇提供与硫的共聚位点，以此增强该复合材料的容量和充放电稳定性。选用升华硫、氧化石墨烯、L‑半胱氨酸盐酸盐、氨水和去离子水，以90℃为聚合、还原温度，真空抽滤后，经冷冻干燥后，得到富含聚硫醇的还原氧化石墨烯。然后，将其与升华硫混合并经过热处理得到硫化的富含聚硫醇的还原氧化石墨烯。该方法生产工艺简单、成本较低，且所得到的硫化的富含聚硫醇的还原氧化石墨烯复合材料具有优良的电化学性能。

天然橡胶硅藻土复合材料及其制备方法 626

 0

本发明涉及一种天然橡胶硅藻土复合材料及其制备方法，属于复合材料技术领域。解决了如何提供一种具备很好的吸附性能的天然橡胶复合材料的技术问题。本发明的复合材料，由100重量份天然橡胶、20‑40重量份丁腈橡胶、3‑5重量份硅油、5‑8重量份硅藻土超细粉、0.5‑2重量份纳米二氧化钛、1‑3重量份硫磺、0.5‑2重量份硫化促进剂、0.5‑2重量份氧化锌、1‑2重量份硬脂酸和2‑5重量份防老剂组成。该复合材料对甲醛具备很好的吸附性能。

用于铅炭电池负极的碳基复合材料的制备方法 978

 0

本发明涉及一种用于铅炭电池负极的碳基复合材料的制备方法，可以制备比例可控的碳基铅化合物复合材料，其中铅化合物在碳材料表面均匀的分布并保持碳材料原本的结构特征。制备方法如下：将碳材料和铅离子溶液在反应器皿中混合均匀，缓慢滴加沉淀剂，使铅离子完全沉积在碳材料表面，过滤，洗涤干燥获得前驱体，再通过高温处理获得复合材料，铅化合物质量比例在1‑90％之间。表面的氧化铅颗粒可以使复合材料和铅酸电池负极活性物质之间具有更好的结合，同时使用该复合材料添加剂制备的电池负极的负极比容量有明显的增加，降低了负极析氢量，使负极活性物质利用率也有较大提升，其部分荷电状态的高倍率充放电的循环寿命有显著提高。

三波段光感无机/量子点/有机复合材料太阳能电池 856

 0

一种三波段光感无机/量子点/有机复合材料太阳能电池的设计方法属于半导体材料技术领域。目前人类利用太阳能的最大障碍,即太阳能电池成本高、转化效率低下的难点问题,本发明提出太阳能电池的硅量子点敏化有机/无机复合材料及其器件。主要包括软化学法制备多枝状氧化锌纳米阵列,以及官能团功能化的硅量子点在氧化锌纳米阵列中的自组装。在这些量子点修饰的纳米结构中填充有机导电聚合物(P3HT),形成有机/无机复合纳米网络结构。该复合材料的设计不仅充分考虑到硅量子点超电子效应的发挥,而且硅作为有机和无机材料间的交联剂,使得氧化锌与有机层接触更加牢固,有助于加快电荷的转移。除此之外该复合结构中作为光吸收媒介的三种物质可以实现对太阳光的分层吸收,提高基于该复合材料太阳能电池光电转换效率。最终实现紫外/近红外/可见三波段光感型无机/量子点/有机复合材料太阳能电池。

对聚芳醚复合材料进行浸润性改性的方法 686

 0

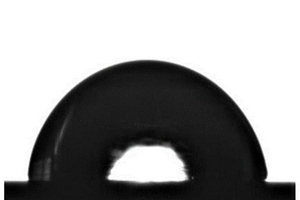

本发明涉及聚芳醚复合材料改性技术领域，尤其涉及一种对聚芳醚复合材料进行浸润性改性的方法。本发明提供了一种对聚芳醚复合材料进行浸润性改性的方法，包括以下步骤：将聚芳醚复合材料进行飞秒激光处理后，对所述聚芳醚复合材料的表面进行微观结构的加工，得到浸润改性聚芳醚复合材料。所述方法可以在保证其力学性能的同时，实现其浸润性可控(水接触角在0°～155°的变化)的目的。

二氧化钛-氧化石墨烯复合材料、其制备方法及应用 947

 0

本发明涉及一种二氧化钛‑氧化石墨烯复合材料的制备方法、二氧化钛‑氧化石墨烯复合材料及应用。一种二氧化钛‑氧化石墨烯复合材料的制备方法，包括以下步骤：提供混合液；将反应液进行超声处理并向反应液中滴加钛酸四丁酯得到反应液，对反应液进行超声处理1小时～4小时得到前驱体溶液；将前驱体溶液加热至100℃～200℃进行水热反应12小时～120小时后固液分离得到固体物，将固体物洗涤并干燥得到初产物；对初产物进行研磨处理；及将研磨处理后的初产物在350℃～450℃下煅烧得到二氧化钛‑氧化石墨烯复合材料。上述二氧化钛‑氧化石墨烯复合材料的制备方法制备工艺较为简单且能提高锂离子电池放电比容量和循环稳定性。

具有手风琴结构的石墨烯-二硫化钼/二氧化钛复合材料的制备方法及其应用 913

 0

本发明涉及一种具有手风琴结构的石墨烯‑二硫化钼/二氧化钛复合材料的制备方法及其应用。该复合材料是按照以下步骤进行制备：a、根据改进的Hummers方法制备氧化石墨；b、通过酸刻蚀法制备层状Ti₂C；c、通过水热法制备rGO‑MoS₂/Acc‑TiO₂复合材料。该复合材料作为析氢反应(HER)的催化剂，表现出优异的催化性能，起始电势为90mV，塔菲尔斜率为49.5mV dec^‑1，与同条件制得的Ti₂C、MoS₂和MoS₂/Acc‑TiO₂相比具有明显的优势。最重要的是，该复合材料经过150000圈循环伏安测试后，电流密度几乎没有衰减，并且在200000s计时电位测试后，电位衰减仅有5％，具有广阔的应用前景。本发明还可以拓展到其它催化剂的设计，为发展高效、低成本的催化剂提供了新的思路。

波长可调的荧光防伪复合材料及其制备方法 677

 0

本发明提供一种波长可调的荧光防伪复合材料及其制备方法，属于荧光防伪复合材料领域。该复合材料按照重量百分比计，由下列组分组成：碲化镉量子点0.5‑5％；聚氨酯材料95‑99.5％。本发明还提供一种波长可调的荧光防伪复合材料的制备方法，该方法先制备碲化镉量子点溶液；然后制备聚氨酯预聚体；最后将碲化镉量子点溶液在搅拌下加入到聚氨酯预聚体中进行乳化，得到水性聚氨酯分散体，在室温下放置溶剂完全挥发后再真空干燥，得到波长可调的荧光防伪复合材料。本发明提供的荧光防伪复合材料为隐形防伪材料，可以在正常图案中掺入部分复合材料，使其在紫外灯下发出有异于可见光下不同颜色的可见光，从而形成新的图案，起到防伪的效果。

石墨烯/聚乳酸复合材料及其制备方法 1016

 0

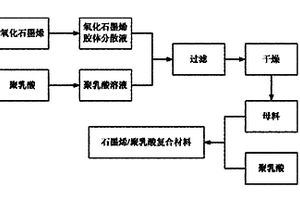

本发明提供了一种石墨烯/聚乳酸复合材料,包括聚乳酸和氧化石墨烯,所述氧化石墨烯占所述聚乳酸的质量百分数为0.1%～5%。本发明还提供了一种石墨烯/聚乳酸复合材料的制备方法,包括以下步骤:a)将氧化石墨烯分散于水中,得到氧化石墨烯分散液;b)搅拌的条件下,将聚乳酸溶液加入到所述氧化石墨烯分散液中,将搅拌均匀的混合溶液静置分层,过滤后得到母料;c)将所述母料与聚乳酸共混,得到石墨烯/聚乳酸复合材料。实验表明,本发明提供的石墨烯/聚乳酸复合材料的拉伸强度可达79MPa、拉伸弹性模量可达3100MPa、缺口冲击强度可达12kJ/m2、热变形温度可达95℃。

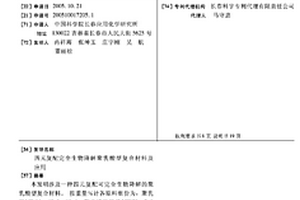

四元复配完全生物降解聚乳酸型复合材料及应用 716

 0

本发明涉及一种四元复配可完全生物降解的聚乳酸型复合材料。按重量%计各原料组份为:聚乳酸(PLA):45.0-80.0,聚丙撑碳酸酯(PPC):3.0-38.0,聚已内酯(PCL):3.0-38.0,聚3-羟基丁酸酯(PHB):3.0-38.0,其余为各种助剂。本发明的四元复配可完全生物降解的聚乳酸型复合材料是一种热塑性复合材料,改善了聚乳酸制品的成型加工性、耐热性、撕裂强度及制品的尺寸稳定性。该四元复配可完全生物降解的聚乳酸型复合材料可以通过吹塑成型的方法来制备物理化学性能优良的膜制品。该膜制品生物降解速度可控,广泛用于包装行业及农用产品。

碳纤维复合材料反射镜制备工艺 742

 0

本发明公开了一种碳纤维复合材料反射镜制备工艺，采用与碳纤维复合材料反射镜匹配的铟钢为材料，制备与待制备的碳纤维复合材料反射镜镜面结构相同的模具；在模具表面电镀一层金属层；采用可实现表面粗糙度增大的物理或化学方法，对金属层未与模具结合的一面进行处理，使其完全粗化；按照铺层设计、铺层工艺要求，将碳纤维复合材料预浸料铺贴于金属层粗化面上，将铺贴好的碳纤维复合材料预浸料固化成型，脱模，得到金属层和碳纤维复合材料基底一体化的碳纤维复合材料反射镜镜坯；对碳纤维复合材料反射镜镜坯进行研磨、表面镀金属反射膜，得到碳纤维复合材料反射镜。该制备工艺简单易行、可一体化成型。

硒化镉量子点和锆基配位聚合物复合材料及制法 816

 0

本发明提供一种硒化镉量子点和锆基微孔配位聚合物复合材料及制法。所述的复合材料是由硒化镉量子点和锆基配位聚合物所构成，硒化镉量子点通过界面相互作用生长在锆基配位聚合物的内部或者外表面；所述的锆基配位聚合物为UIO-66或其类似物，它们有同样的拓扑结构，脱水的通式写成ZrOL，其中的L为有机配体，六个锆离子被氧以及带有羧基的有机配体的氧连接在一起形成团簇，每个团簇通过十二个有机配体与十二个同样的团簇相连构成三维的空间网络结构，结构中包含四面体笼和八面体笼。复合材料中CdSe的质量含量在3~50%之间，比表面在200~1800m2/g，能利用可见光光谱，用于光劈裂水制氢，光催化及光降解。制备CdSe的原料来源广泛，价格低廉，工艺简单，复合材料能再生。

聚芳醚酮/碳纳米管高介电性能复合材料及其制备方法 794

 0

本发明属于聚合物基纳米复合材料及其制备的技术领域,特别涉及具有高介电性能的聚芳醚酮/碳纳米管复合材料及其制备方法。复合材料是由功能化聚芳醚酮和碳纳米管组成,按两者体积分数和为100%计算,碳纳米管占0.5～20%,其余为功能化聚芳醚酮。具体是利用碳纳米管(未修饰的碳纳米管和羧酸修饰的碳纳米管)作为改性填充材料,功能化聚芳醚酮(磺化聚芳醚酮、氨基功能化聚芳醚酮及氰基功能化聚芳醚酮)作为基体材料,通过溶液共混的方法,制备高介电性能的功能化聚芳醚酮/碳纳米管复合材料,同时解决了介电损耗高及填充量过高加工性能下降等问题。

可降解木塑复合材料的制备方法 712

 0

本发明涉及可降解木塑复合材料的制备领域，更具体的说是一种可降解木塑复合材料的制备方法。本发明的目的是提供一种可降解木塑复合材料的制备方法，可以在可降解木塑复合材料中的装饰板加工生产之后可对两端进行快速加工切割，该方法包括以下步骤：步骤一：将制备装置对接到生产可降解木塑复合材料的产品流水线上，并将可降解木塑复合材料承接放置固定在制备装置内；步骤二：利用制备装置将承接固定的可降解木塑复合材料进行旋转位置，并使得可降解木塑复合材料垂直于地面竖直放置；步骤三：将垂直于地面竖直放置的可降解木塑复合材料的任意一端进行切割成弧形；步骤四：将垂直于地面竖直放置的可降解木塑复合材料的任意一端进行打磨成梯形。

体型聚氨酯增塑聚乳酸复合材料及其制备方法 643

 0

本发明提供了体型聚氨酯在聚乳酸增塑方面的应用以及一种体型聚氨酯增塑聚乳酸复合材料，所述复合材料结构中，聚乳酸分布在体型聚氨酯网格结构中。本发明提供的体型聚氨酯增塑聚乳酸复合材料，将聚乳酸分布于体型聚氨酯网格结构中，获得的体型聚氨酯增塑聚乳酸复合材料具有高强度、高模量、高韧性、结构稳定的特性。本发明还提供了该体型聚氨酯增塑聚乳酸复合材料的特定制备方法，将多元醇与聚乳酸进行溶液共混，然后在低温下加入多异氰酸酯类化合物，多元醇与多异氰酸酯反应完成后形成聚乳酸分布于体型聚氨酯网格中的结构，蒸发除去溶剂，得到体型聚氨酯增塑聚乳酸复合材料。

碳纳米管酞菁纳米复合材料及其制备方法和应用 988

 0

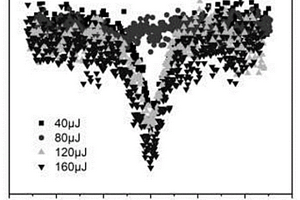

本发明涉及一种碳纳米管酞菁纳米复合材料及其制备方法和应用，属于激光防护领域。本发明的碳纳米管酞菁纳米复合材料为碳纳米管与酞菁的复合物，其中碳纳米管为表面经过羧基化或者胺基化的碳纳米管，酞菁为无金属酞菁。其制备方法包括以下步骤：将无金属酞菁溶于浓硫酸中，再加入去离子水，然后将羧基化或者胺基化的碳纳米管加入其中，进行加热反应，过滤，洗涤，真空干燥，得到碳纳米管酞菁纳米复合材料。本发明的纳米复合材料是由羧基化或者胺基化的碳纳米管与无金属酞菁进行复合制备的功能化碳纳米管‑酞菁复合材料，其制备方法简单，制备的复合材料在有机溶剂中的分散稳定性良好，性能稳定，具有良好的三阶非线性光学性能，可用于激光防护。

激光扫描制备复合材料 815

 0

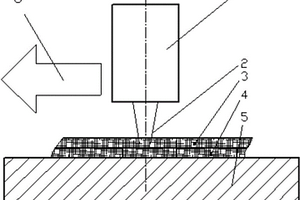

本发明涉及一种复合材料的制备方法。这种复合材料的制备方法涉及手糊成型工艺，在起增强作用的增强相或带来附加功能的功能相上涂刷已用溶剂溶解的基质，基质浸润增强相或功能相，待溶剂挥发，置于激光器下进行扫描，增强相或功能相将激光的能量转化为热能，并将热能迅速的传递给浸润增强相或功能相的基质，基质发生熔融、交联，重新填充由于溶剂挥发所留下的微孔，随着激光头的移动，熔融区由于激光射线或其它能量的射线的移除，迅速固化，令基质完全进入到增强相或功能相中，形成了复合材料。

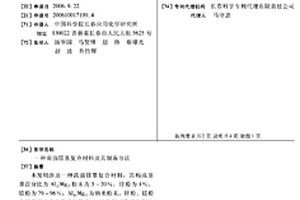

高强镁基复合材料及其制备方法 863

 0

本发明涉及一种高强镁基复合材料，其构成重量 百分比为 Al12Mg17粉末为3－20％，锌粉为1％，镁粉为79－96％； Al12Mg17为纳米粉末，锌粉、镁粉为粒度均小于1微米的粉末。 经X射线粉末衍射分析证实该镁基复合材料的增强相为纳米 Al12Mg17粉末，扫描电镜照片分析表明增强相弥散均 匀。本发明先通过铝粉与镁粉的固相反应合成出所需的 Al12Mg17粉末，再以 Al12Mg17粉、锌粉和镁粉为原料，采用机械合金化装置实现原 料的充分混合。在压锻过程中，叶蜡石作为密封与传压介质， 起到充分隔绝氧气并均匀传递压力的作用。通过半固态流变压 锻技术，无需加入任何晶粒抑制剂即可得到细晶粒组织，消除 了传统铸造合金中的柱状晶和粗大的枝状晶，得到的高强镁基 复合材料的力学性能提高。

酞菁-碳纳米片-载体复合材料及其制备方法和应用 980

 0

本发明提供一种酞菁‑碳纳米片‑载体复合材料及其制备方法和应用，属于功能复合材料技术领域。该复合材料由酞菁‑碳纳米片复合物和聚氨酯基质组成，所述的酞菁‑碳纳米片复合物均匀地分散在透明聚氨酯基质中，其中，酞菁‑碳纳米片复合物由酞菁与石墨烯制备而成。本发明提供一种酞菁‑碳纳米片‑载体复合材料的制备方法。本发明还提供了上述技术方案所述的酞菁‑碳纳米片‑载体固态透明复合材料在激光防护中的应用。本发明提供的酞菁‑碳纳米片‑载体固态透明复合材料具有光限幅特性及良好的力学性能。

复合材料板簧的模态预测方法 1054

 0

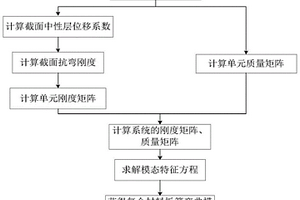

本发明公开了一种复合材料板簧的模态预测方法，包括如下步骤：步骤一、建立复合材料板簧模型，计算复合材料板簧截面的中性层位移系数λ；步骤二、根据中性层位移系数λ计算复合材料板簧截面的抗弯刚度；步骤三、将复合材料板簧沿板簧的长度方向离散成多个单元，求解单元的质量矩阵和单元的刚度矩阵，确定板簧整体的质量矩阵和板簧整体的刚度矩阵；步骤四、根据所述板簧系统的质量矩阵和所述板簧系统的刚度矩阵，确定板簧弯曲固有频率及对应振型。本发明提供的复合材料板簧的模态预测方法，可操作性强，板簧模型的修改方便快捷，且计算的效率较快、精度较高。

碳化钨陶瓷颗粒增强金属基复合材料涂层制备方法 688

 0

本发明涉及设计材料、电力、冶金、机械等技术领域的表面工程技术，特别是涉及一 种碳化钨陶瓷颗粒增强金属基复合材料涂层制备方法。该方法基于碳化钨陶瓷材料的高硬 度、耐磨性、耐蚀性，NiCrBSi合金良好的自熔性和润湿性及等离子喷涂技术的特点，在 低碳钢基材表面制备碳化钨陶瓷颗粒增强金属基复合材料(WCP/NiCrBSi)涂层，提高耐 冲蚀耐磨性能。本发明制备WCP/NiCrBSi复合材料涂层的工艺流程为：涂层设计→喷涂粉 末筛选→粉末按一定比例混合→基材表面处理→控制等离子喷涂参数→制备WCP/NiCrBSi 涂层。

采用可变曲率模具制备复合材料反射镜的方法 853

 0

一种采用可变曲率模具制备复合材料反射镜的方法，包括如下步骤：获取可变曲率复合材料模具；涂覆脱模剂于所述可变曲率复合材料模具上；将复合材料铺层贴于所述可变曲率复合材料模具上，所述复合材料铺层位于所述脱模剂上方；对所述复合材料铺层进行镀膜。能够减少模具制备数量和缩短模具准备时间，提高模具的通用性，降低模具制备的成本。

环氧树脂/纤维复合材料预处理分层的方法 949

 0

本发明提供了一种环氧树脂/纤维复合材料预处理分层的方法，包括：将环氧树脂/纤维复合材料与预处理液混合、反应，得到环氧树脂/纤维单片材料；所述预处理液包括有机溶剂和胺类化合物；所述有机溶剂选自醇类溶剂、酚类溶剂和醚类溶剂中的任意一种或多种。本发明将胺类化合物和有机溶剂配制成预处理液，与环氧树脂/纤维复合材料混合、反应，使环氧树脂/纤维复合材料层间的环氧树脂分解，从而使复合材料分层，从而更有利于复合材料中无机增强物的回收；同时，本发明采用的预处理分层的方法是在常压的条件下进行，无需对环氧树脂/纤维复合材料进行破碎或粉碎，分层后的单片材料更有利于短切，并且再处理的效率也进一步提高。

高导热系数氰酸酯基碳纤维复合材料及其制备方法 894

 0

本发明涉及树脂基复合材料技术领域，具体公开一种空间光学结构用高导热系数氰酸酯基碳纤维复合材料及其制备方法。本发明的复合材料包括氰酸酯/碳纤维复合材料主体和高导热功能层，高导热功能层覆盖在氰酸酯/碳纤维复合材料主体上。本发明的复合材料包括氰酸酯/碳纤维复合材料主体和高导热功能层，高导热功能层中高导热填料含量高且与氰酸酯/碳纤维复合材料主体的基体一致，不存在界面问题，用于空间光学结构可提高敏感器等的温度均匀性，对于改善空间光学遥感器上低热导率结构件的温度梯度具有重要意义。

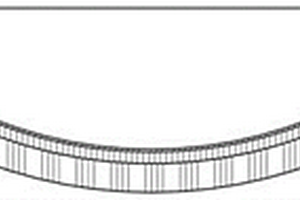

大口径复合材料反射镜的制备方法 1067

 0

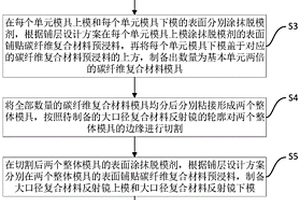

本发明公开一种大口径复合材料反射镜的制备方法，首先，将根据待制备的大口径复合材料反射镜的口径、曲率确定基本单元的尺寸、形状和数量；其次，依据基本单元的尺寸与形状加工出数量为基本单元两倍的单元模具；然后，根据基本单元模具采用真空袋制备工艺、RTM工艺或模压成型工艺制备出数量为基本单元两倍的碳纤维复合材料模具；之后，将全部数量的碳纤维复合材料模具制备成两个大口径复合材料反射镜模具，最后，采用真空袋工艺将两个大口径复合材料反射镜模具制备为大口径复合材料反射镜镜坯；在大口径复合材料反射镜镜坯的表面进行镀膜，制备大口径复合材料反射镜。利用本发明能够降低大口径复合材料反射镜的制备成本及难度。

苯乙烯-乙烯/丁烯-苯乙烯-碳五双环戊二烯树脂复合材料的制备方法 974

 0

本发明涉及一种苯乙烯-乙烯/丁烯-苯乙烯-碳五双环戊二烯树脂复合材料的制备方法,碳五双环戊二烯树脂成本低廉,显著降低了成本;缩短了SEBS的加工时间,加工能耗更小;SEBS-碳五双环戊二烯树脂复合材料在密炼机和开炼机中进行,比传统工艺要求低,更加简单易行;生产出的SEBS-碳五双环戊二烯树脂复合材料的拉伸强度达26.9MPa,扯断伸长率为1003.9～1373.6%,撕裂强度达56.5kN·m-1,弹性模量12.4MPa,电阻率达5.5×1016Ω·m,性能指标均高于SEBS,而耐老化性能与SEBS相差无几,表明本发明制备的SEBS-碳五双环戊二烯树脂复合材料的性能比SEBS更为优异。

基于红柳的仿生抗冲蚀复合材料增强相的制备方法 1059

 0

本发明公开了一种基于沙漠红柳的仿生抗冲蚀复合材料增强相的制备方法，采用如下步骤实施：步骤1，用氨水对干燥的红柳进行抽提处理；步骤2，对步骤1所得红柳利用高猛酸钾溶液进行氧化处理；步骤3，对步骤2所得红柳利用有机溶剂进行浸渍，并快速蒸发有机溶剂；步骤4，对步骤3所得红柳进行炭化处理；步骤5，对步骤4所得炭化物进行真空负压浸渍有机硅树脂溶液；步骤6，对步骤5所得浸渍有机硅树脂的炭化物进行高温烧结；在保存了红柳内部部分化学成分、多孔结构形态的同时，增强了复合材料的抗冲蚀性、硬度等指标；本发明制备的仿生复合材料增强相具有消振、减摩耐磨的特点，能够为仿生抗冲蚀复合材料提供更好地选择和更多样化的思路。

玉米苞叶在水相介质中一步合成吸水树脂复合材料的方法 667

 0

本发明提供的一种玉米苞叶在水相介质中一步合成吸水树脂复合材料的合成方法,得到的吸水树脂复合材料在聚合过程中直接加入玉米苞叶,实现短流程。同时解决了玉米苞叶高值化利用和利用玉米苞叶天然构造弥补SAP人工合成构造之不足问题。玉米苞叶在得到的吸水树脂复合材料干品中可达8wt%-10wt%,降低原料成本。利用玉米苞叶天然的透水气构造,减少SAP胶粒外表面干燥后闭孔阻止内部水分蒸发所造成的烘干时间增加,减少能耗和成本;同时,本发明提供的吸水树脂复合材料可以用于潲水油的油水分离操作,该苞叶透水气孔道提高分离效果,在室温为18℃时,脱出水的百分率42.1%。

熔融浴及用其回收热固性环氧树脂或复合材料的方法 915

 0

本发明提供了一种熔融浴及用其回收热固性环氧树脂或复合材料的方法。所述的熔融浴,包括选自氢氧化锂、氢氧化钠和氢氧化钾中的至少一种碱金属氢氧化物和至少一种添加剂;碱金属氢氧化物与添加剂的重量百分比为80～99.9%∶0.1～20%。本发明还提供了一种利用熔融浴回收环氧树脂或复合材料的方法,可以在常压下有效分解热固性环氧树脂及其复合材料,实现环氧树脂与无机材料的分离,解决废旧环氧树脂及其复合材料回收过程处理效率低,经济性不高的问题,环氧树脂或其复合材料中的环氧树脂分解率可达90-100%。本发明的工艺过程容易放大工业化,是环氧树脂或其复合材料有效回收的资源化的技术。
