广西桂林有色金属材料制备及加工技术理论与应用

针铁矿制备球状高密度低杂质磷酸铁锂前驱体的方法 875

 0

本发明公开了一种高效率喷雾干燥法制备高密度球状磷酸铁锂正极材料前驱体制备方法。在一定的条件下，用一定浓度的FeSO4溶液中加入硫酸调整pH为3‑4，将摩尔比1.05：2的双氧水稀释到300ml后缓慢加入到FeSO4溶液中，保持水浴温度90℃、搅拌速度300rpm，使用5.0mol/l的氨水溶液保持pH并维持在3‑4。6小时滴加完后将氧化溶液转入95℃油浴锅中静置24h，得到黄棕色沉淀并过滤洗涤数次，即为针铁矿。将针铁矿配置铁磷摩尔比为1：1的FeOOH：NH4H2PO4混合液，加入无水乙醇1.5ml搅拌混合1h后转入喷雾干燥设备中。干燥温度270‑300℃，干燥速度50ml/min。将干燥的混合固体样品在700℃马弗炉中烧结6h，得到低杂质球状高密度磷酸铁。得益于其微球形貌，其振实密度达到了1.45g.cm‑3，压实密度达到了2.72g.cm‑3。

锂离子电池正极导电剂、导电剂浆料的制备方法 1008

 0

本发明提供一种锂离子电池正极导电剂、导电剂浆料的制备方法。所述制备方法包括如下步骤：将原料科琴黑与水按质量比为(1～3)：(50～100)混合，边搅拌边通入氧气；将通氧处理后的科琴黑放入砂磨机中砂磨，得科琴黑浆料；将科琴黑浆料烘干，得科琴黑粗料；过筛，收集过筛物得氧化改性的科琴黑导电剂。本发明采用高纯氧改性科琴黑，使其表面含有官能团可以与活性物质有良好的自组装效果，导电剂与活性物质有更多的接触位点，形成良好的导电网络，可以提高电极片的电性能。

锂基温度稳定型微波介电陶瓷Li8Ga3P7O26 655

 0

本发明公开了一种锂基温度稳定型低介电常数微波介电陶瓷Li8Ga3P7O26及其制备方法。(1)将化学原料Li2CO3、Ga2O3和P2O5粉末按化学计量式Li8Ga3P7O26称量配料；(2)将步骤(1)原料湿式球磨混合12小时，球磨介质为蒸馏水，烘干后在800℃大气气氛中预烧6小时；(3)在步骤(2)制得的粉末中添加粘结剂并造粒后，再压制成型，最后在850～900℃大气气氛中烧结4小时；所述的粘结剂采用质量浓度为5％的聚乙烯醇溶液，聚乙烯醇的添加量占粉末总质量的3％。本发明制备的陶瓷在900℃以下烧结良好，介电常数达到26.5～27.1，其品质因数Qf值高达50100?62200GHz，谐振频率温度系数小，在工业上有着极大的应用价值。

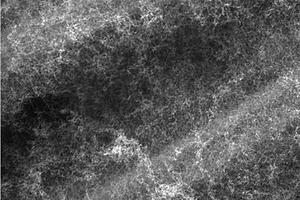

新型锂空气电池用三维电极材料及其制备方法 1059

 0

本发明公开了一种新型锂空气电池用三维电极材料及其制备方法，属于化学电源领域。这种新型三维电极材料由碳纸、碳纳米管和催化剂组成，其中碳纳米管质量为整个电极材料质量的1%-20%，催化剂质量占整个电极材料质量的1%-20%，碳纳米管通过化学气相沉积的方法沉积于碳纸上，催化剂通过电化学沉积的方法负载于碳纳米管上。本发明实现了无粘结剂电极材料的制备，省去了复杂的粉末电极制备过程，氧电极结构简单易于组装。

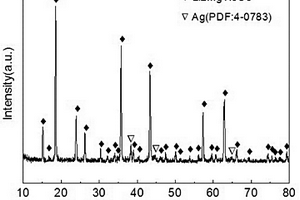

低温共烧锂镁钛微波介质陶瓷材料及其制备方法 1054

 0

本发明公开了一种低温共烧锂镁钛微波介质陶瓷材料及其制备方法，该材料包括主要粉料Li2MgTi3O8和低熔点LMB玻璃粉，玻璃粉以粉末形式加入到Li2MgTi3O8粉体中，然后在球磨机中混匀、干燥、造粒、烧结制成。材料的配比是以Li2MgTi3O8粉体为基准，按照玻璃粉占Li2MgTi3O8质量的0.5～3wt%进行配料。通过传统固相反应合成法，即可得到本发明材料。本发明制备的低温共烧微波介质陶瓷，其烧结温度低（875℃左右），微波介电性能优异：介电常数（εr）大，品质因数（Q×f）高，谐振频率温度系数τf近于零，与Ag电极共烧良好，可以采用高导电率、低成本的纯银作为电极材料，可极大地降低器件的制造成本，可用于低温共烧陶瓷（LTCC）系统、多层介质谐振器、微波天线、滤波器等微波器件的制造。

可低温烧结含锂石榴石结构微波介电陶瓷Li2Ca2BiV3O12及其制备方法 760

 0

本发明公开了一种可低温烧结含锂石榴石结构微波介电陶瓷Li2Ca2BiV3O12及其制备方法。介电陶瓷材料的组成化学式为：Li2Ca2BiV3O12；(1)将纯度为99.9%以上的Li2CO3、CaCO3、Bi2O3和V2O3的原始粉末，按Li2Ca2BiV3O12的组成化学式称量配料；(2)将步骤(1)原料湿式球磨混合12小时，溶剂为蒸馏水，烘干后在650℃大气气氛中预烧6小时；(3)在步骤(2)制得的粉末中添加粘结剂并造粒后，再压制成型，最后在700~750℃大气气氛中烧结4小时；所述的粘结剂采用质量浓度为5%的聚乙烯醇溶液，剂量占粉末总量的3%。本发明制备的陶瓷在700~750℃烧结良好，其介电常数达到37~43，品质因数Qf值高达65000-94000GHz，谐振频率温度系数小，在工业上有着极大的应用价值。

泡沫状硅粉及其制备方法、锂离子电池 842

 0

本发明公开了一种锂离子电池负极用泡沫状硅粉及其制备方法。其中，泡沫状硅粉的制备方法，包括：在硅镁合金粉末的表面包覆锡铋合金层；将包覆有锡铋合金层的硅镁合金粉末进行固相扩散热处理，以促进包覆层中的锡和铋金属与镁反应结合；将固相扩散热处理后的硅镁合金粉末进行氧化处理；以及将氧化处理之后的硅镁合金粉末进行酸洗去除锡、铋和镁、在含碳有机物的介质中球磨以及煅烧，得到表面含有碳导电层的微孔结构的泡沫状硅粉。克服了现有技术中的车间镁粉粉尘易着火、爆炸的安全风险，适宜工业化批量生产，泡沫状硅粉为微孔结构，微孔空隙均匀，粉末整体氧含量低于5％；作为负极材料具有较好的导电性和较大的首次充放电库伦效率。

含锂的铟酸盐温度稳定型超低介电常数微波介电陶瓷 1071

 0

本发明公开了一种含锂的铟酸盐温度稳定型超低介电常数微波介电陶瓷Li3V2In3O11及其制备方法。(1)将纯度为99.9％(重量百分比)以上的Li2CO3、V2O5和In2O3的原始粉末按Li3V2In3O11的组成称量配料；(2)将步骤(1)原料湿式球磨混合12小时，球磨介质为蒸馏水，烘干后在950℃大气气氛中预烧6小时；(3)在步骤(2)制得的粉末中添加粘结剂并造粒后，再压制成型，最后在1000～1050℃大气气氛中烧结4小时；所述的粘结剂采用质量浓度为5％的聚乙烯醇溶液，聚乙烯醇的添加量占粉末总质量的3％。本发明制备的陶瓷在1050℃以下烧结良好，介电常数达到14.2～14.9，其品质因数Qf值高达87000‑104000GHz，谐振频率温度系数小，在工业上有着极大的应用价值。

锂离子二次电池电解液添加剂 1055

 0

本发明涉及一种锂离子二次电池电解液添加剂，包括：链状碳酸酯溶剂、二甲基乙酰胺、硫酸乙烯酯、碳酸乙基甲酯、丙烯磺酸内酯、柠檬酸钠、二乙醇胺、四丁基溴化铵、琥珀酐、二氢呋喃。本发明的技术方案通过合理的配比以及各组分能够提高电解液的充放电循环性能，防止电解液在高电压下的电池正极表面氧化分解和正极材料形貌改变、结构坍塌等问题，延长电池的使用寿命。

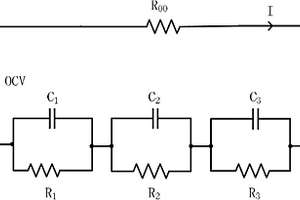

动力锂离子电池的电荷状态估算方法与系统 954

 0

本发明为动力锂离子电池的电荷状态估算方法与系统，本方法第一步建立等效电池的电路模型，对电池进行充放电和静置实验、定时采样得到电压时间曲线，通过公式辨识模型参数、得到开路电压OCV与SoC的非线性关系；第二步、基于卡尔曼算法，用状态预测、预测误差方差、滤波增益、状态估算和估算误差方差等矩阵，得到SoC最优估算值。本系统模数转换器、程序存储器、可编程存储器、定时器及显示器分别与微处理器连接，电流、电压传感器分别联接在待测电池与负载连接的电路中、输出接入模数转换器。可编程存储器存储实验所得的电池模型参数，程序存储器存储本方法的估算程序。本发明SoC估算精度可达1％，且更稳定；系统实时提供SoC估算值。

锂电池盖板全自动注塑送料机 799

 0

本实用新型锂电池盖板全自动注塑送料机，所述电池盖板前后选料机构包括直线震动送料器、上下调节的控制板，定位柱、传送气缸、平行模块、上下限位运动槽，所述平行模块包括与传送气缸垂直的导轨和一个传动气缸，每条导轨上设置有两个非标传送气缸、每个非标传送气缸中装有一个顶针，所述顶针升出气杆部分直径为0-2mm。

锂空气电池正极材料及其制备方法 754

 0

本发明公开了一种锂空气电池正极材料及其制备方法，所述正极材料的组成及质量比为催化剂：碳材料：粘结剂=1:3:1；所述的催化剂为金属氧化物；所述的碳材料为由剑麻经煅烧而成的碳纳米棒材料；所述的粘结剂为聚四氟乙烯、聚偏二氟乙烯、羧甲基纤维素钠和聚乙二醇中的一种或两种以上任意比例的混合物。本发明制备工艺简单，成本低，所制备的正极材料比容量高，循环性能良好。

锂电侧板加工用精密涂布设备的收卷结构 924

 0

本实用新型公开了一种锂电侧板加工用精密涂布设备的收卷结构，包括水平放置的本体和用于收卷塑料薄膜的收卷装置，所述收卷装置包括设于本体上的两个支撑板、设于两个支撑板之间的传动轴、设于传动轴一端的电机、设于传动轴上的固定件、设于固定件一侧的凸起部、设于固定件外侧的收卷筒、开设于收卷筒上的固定槽和设于固定槽内的固定栓，所述固定栓与固定槽内壁螺接，所述凸起部与收卷筒卡接，该实用新型，通过设置挤压轴、辅助轮、导向金属板、旋转筒、固定槽、固定栓、电机、传动轴、缩紧轴、旋转筒、挤压支持板、挤压轴、辅助轮、安置板、拆装板的配合使用，解决了黑色绝缘膜的收卷宽松和收卷后不易对卷好得黑色绝缘膜进行收纳的问题。

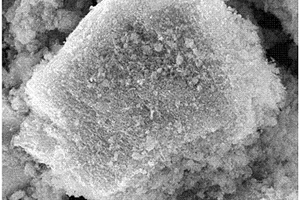

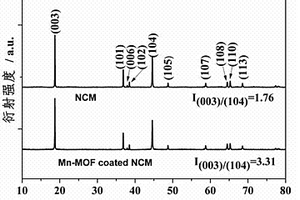

锰基金属有机框架化合物包覆的锂离子电池三元正极材料及其制备方法 1030

 0

本发明公开了一种锰基金属有机框架化合物包覆的锂离子电池三元正极材料，利用MOFs材料的自组装性能，通过简单的一步法实现对球形三元正极材料的包覆，具有层状结构，没有杂质相存在，包覆并未造成材料的结构转变，具有由片棒状小颗粒聚集而成的二级类球状结构。其制备方法包括：1）前驱体的制备；2）球形三元正极材料的制备；3）锰基金属有机框架化合物包覆的三元正极材料的制备。作为电池正极材料的应用，在0.5 C恒流充放电50圈后，放电比容量为160~180 mAh g^‑1，在10 C高倍率下，放电比容量为140~160 mAh g^‑1。本发明具有以下优点：提供多孔通道，提高浸润程度，提高循环稳定性和大倍率循环性能；加强M‑O键能的稳定性；成本低、操作简单，能够适用于大规模生产。

以KIT-6为硅源制备正硅酸锂材料的方法及其改性、应用 1020

 0

本发明公开了以KIT‑6为硅源制备正硅酸锂材料的方法及其改性、应用，步骤a以聚环氧乙烷‑聚环氧丙烷‑聚环氧乙烷三嵌段共聚物为模版剂，以硅酸四乙酯为硅源，合成KIT‑6介孔氧化硅前驱体；步骤b将Li₂CO₃与步骤a的硅前驱体按摩尔比混合于无水乙醇中并加热；步骤c将步骤b的溶液搅拌一段时间，使其混合均匀；步骤d将步骤c中的产物在一定温度下煅烧，得到Li₄SiO₄吸附剂材料。然后对Li₄SiO₄吸附剂材料通过金属阳离子共晶、碱金属碳酸盐机械及金属阳离子共晶与碱金属碳酸盐机械掺杂进行改性。吸附剂材料能在更低的煅烧温度和更短的煅烧时长内获得高纯度Li₄SiO₄，并且可以拓宽CO₂有效吸附温度区间。

海绵状硅粉及其制备方法及应用其的锂离子电池 605

 0

本发明公开了一种可用于锂离子电池负极的海绵状硅粉及其制备方法。其中海绵状硅粉的制备方法包括以下步骤：准备硅钙镁合金粉末；在硅钙镁合金粉末表面包覆铟铋合金层；通过氧化工艺氧化包覆有铟铋合金层的硅钙镁合金粉末；氧化后酸洗去除氧化物、铟、铋、钙及镁，得到初始的海绵硅粉；对初始的海绵硅粉在介质中球磨，得到微孔结构的海绵状硅粉。本发明在硅钙合金的基础上，通过与镁金属合金化，形成表面包覆硅镁合金的硅镁钙合金粉，再在镁硅钙合金粉表面，形成空气中相对稳定、熔点低于镁燃点的铟铋合金层，以减小硅钙镁合金粉的着火自然风险。

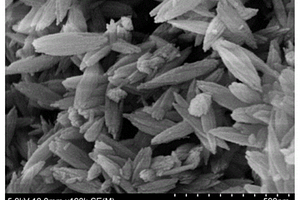

制备具有微/纳分级二维片状形貌的高性能锂离子电池用氧化铁负极材料的方法 876

 0

本发明公开了一种制备具有微/纳分级二维片状形貌的高性能氧化铁负极材料的方法。(1)将质量比为1:1~3:2的葡萄糖和六水合氯化铁混合，加入去离子水在强搅拌下使其全部溶解；(2)将步骤(1)所得液体置于马弗炉中，在空气气氛中从室温加热至600℃，升温速度5℃/分钟，在600℃条件下烧结180分钟，得到具有微/纳分级二维片状形貌的氧化铁电极材料。本发明方法十分简便、成本低、产率高、制备条件易于控制，适用于大规模生产，制备的氧化铁材料作为锂离子电池负极材料具有较好的循环稳定性。

可低温烧结锂基微波介电陶瓷Li2W2O7及其制备方法 993

 0

本发明公开了一种可低温烧结锂基微波介电陶瓷Li2W2O7及其制备方法。介电陶瓷材料的组成为Li2W2O7。（1）将纯度为99.9%以上的Li2CO3和WO3的原始粉末按Li2W2O7的组成配料；（2）将步骤（1）原料湿式球磨混合12小时，溶剂为蒸馏水，烘干后在450℃大气气氛中预烧6小时；（3）在步骤（2）制得的粉末中添加粘结剂并造粒后，再压制成型，最后在510~530℃大气气氛中烧结4小时；所述的粘结剂采用质量浓度为5%的聚乙烯醇溶液，剂量占粉末总量的3%。本发明制备的陶瓷在510-530℃烧结良好，其介电常数达到13～14，品质因数Qf值高达61000-68000GHz，谐振频率温度系数小，在工业上有着极大的应用价值。

锂基岩盐结构复合氧化物光催化剂Li2TiO3及其制备方法 850

 0

本发明公开了一种可见光响应的锂基岩盐结构复合氧化物光催化剂Li2TiO3及其制备方法。该复合氧化物光催化剂的化学组成式为Li2TiO3。将纯度为99.9%的化学原料Li2CO3和TiO2，按Li2TiO3化学式称量配料；将配好的原料混合，放入球磨罐中，加入氧化锆球和无水乙醇，球磨12小时，混合磨细，取出烘干，过200目筛；将混合均匀的粉料在750~800℃预烧，并保温8~10小时，自然冷却至室温，然后通过球磨机等粉碎手段使粒子直径变小，低于2μm，即得到复合氧化物光催化剂Li2TiO3粉末。本发明制备方法简单、成本低，制备的光催化剂具有优良的催化性能,在可见光照射下具有分解有害化学物质的作用，且稳定性好，具有良好的应用前景。

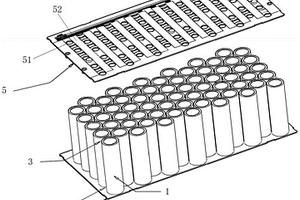

采用PCB板代替塑胶支架的锂电池模组 899

 0

本实用新型提供了一种采用PCB板代替塑胶支架的锂电池模组，包括圆柱电芯、PCB板、上环氧板、下环氧板，所述圆柱电芯的顶端与所述PCB板固定连接，所述圆柱电芯的底端与所述下环氧板固定连接，所述上环氧板固定在所述PCB板上。本实用新型的有益效果是：采用PCB板代替塑胶支架，当电池包跌落或撞击后，相邻的圆柱电芯接触，瞬间熔断电芯正负极铝丝，实现短路保护，可以防止起火爆炸；简化了结构，降低了模组的生产成本、物料成本，缩短了时间周期。

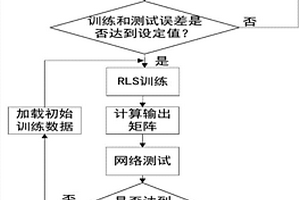

基于回声状态网络的锂离子电池SOC在线预测方法 894

 0

本发明公开一种基于回声状态网络的锂离子电池SOC直线预测方法，将k折交叉验证法应用于回声状态网络的多个不确定参数的优选过程，简化了寻找最优参数的过程，同时在寻找合适的训练集和测试集过程中，以一定的梯度差间距初选多个训练集和测试集训练和测试网络，根据训练和测试的误差大小，综合考虑选择出合理的训练集和测试集，确保在一定程度上使得网络具有较强的泛化能力，提升网络预测精度。此外，还采用带遗忘因子的递归最小二乘法训练回声状态网络，随后根据最新采集的电池数据，实时调整网络输出权值，确保网络的在线预测。

铁酸锂钾及其制备方法 840

 0

本发明公开了一种铁酸锂钾Li3KFe4O8及其制备方法。所述制备方法为按Li3KFe4O8的化学计量比称取相应的原料，然后通过球磨，高温预烧，再球磨，最后冷等静压后烧结得到Li3KFe4O8。制备方法简单，适合大规模生产。该方法合成的Li3KFe4O8具有较高的离子导电性、高温度下具有较高的热稳定性及化学稳定性；在300‑700℃时电导率为10‑3～10‑2S/cm，是一种优良的快离子导体材料。

锂基化合物Li9Ga3P8O29作为温度稳定型微波介电陶瓷的应用 877

 0

本发明公开了一种锂基化合物Li9Ga3P8O29作为可低温烧结的温度稳定型低介电常数微波介电陶瓷的应用及其制备方法。(1)将化学原料Li2CO3、Ga2O3和P2O5粉末按化学计量式Li9Ga3P8O29称量配料；(2)将步骤(1)原料湿式球磨混合12小时，球磨介质为蒸馏水，烘干后在800℃大气气氛中预烧6小时；(3)在步骤(2)制得的粉末中添加粘结剂并造粒后，再压制成型，最后在850～900℃大气气氛中烧结4小时；所述的粘结剂采用质量浓度为5％的聚乙烯醇溶液，聚乙烯醇的添加量占粉末总质量的3％。本发明制备的陶瓷在900℃以下烧结良好，介电常数达到25.3～25.8，其品质因数Qf值高达48900?57100GHz，谐振频率温度系数小，在工业上有着极大的应用价值。

考虑电流、电压偏差的锂电池SOC估计方法 983

 0

本发明公开了一种考虑电流、电压偏差的锂电池SOC估计方法，包括，基于二阶等效电路模型和基尔霍夫电压定律，建立等效电路连续时间模型；将等效电路连续时间模型离散化，建立等效电路离散时间模型；结合电压偏差和电流偏差，基于扩展卡尔曼滤波算法对等效电路离散时间模型进行参数辨识和SOC估计；与安时积分法和不考虑电流、电压偏差的双扩展卡尔曼滤波算法相比，本发明考虑了电流偏差、噪声等因素的影响，有效避免了对SOC初始值的依赖，估计精度更高，鲁棒性较好。

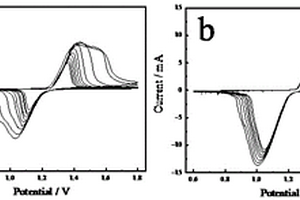

锂离子电池水系电解液酸度的稳定方法 1089

 0

本发明公开了一种锂离子电池水系电解液酸度的稳定方法。以微酸性Li2SO4‑ZnSO4水溶液作为电解液的LiZnPO4/LiFePO4电池，在循环充放电过程中，其电解液pH值缓慢升高，比容量衰减较快且不稳定。在Li2SO4‑ZnSO4电解液中加入有机酸盐缓冲剂，可以有效维持微酸性电解液的pH值，提高电池的电化学性能。

海绵状硅粉及其制备方法以及锂离子电池 829

 0

本发明公开了一种可用于锂离子电池负极的海绵状硅粉及其制备方法。其中，海绵状硅粉的制备方法，包括：在镁硅钙复合粉末的表面包覆锌铋合金层；将包覆有锌铋合金层的镁硅钙复合粉末进行固相扩散热处理；将固相扩散热处理后的镁硅钙复合粉末进行氧化处理；以及将氧化处理之后的镁硅钙复合粉末进行酸洗去除锌、铋、镁和钙、在含碳有机物的介质中球磨以及煅烧，得到表面含有碳导电层的微孔结构的海绵状硅粉。克服了现有技术中存在的车间镁粉粉尘着火、爆炸的安全风险，适宜工业化批量生产；该海绵状硅粉为微孔结构，表面有碳导电层，微孔空隙均匀，硅颗粒的结晶度高，粉末整体氧含量低于5％，用作负极材料具有较好的导电性和较大的首次充放电库伦效率。

可见光响应的含锂氧化物光催化剂及其制备方法 661

 0

本发明公开了一种可见光响应的含锂石榴石结构氧化物光催化剂及其制备方法。含锂石榴石结构氧化物光催化剂的化学组成式为:LiCa3Mg1-xZnxV3O12(0≤x≤1)。1）将99.9%分析纯的化学原料Li2CO3、CaCO3、MgO、ZnO和V2O5，按LiCa3Mg1-xZnxV3O12化学式称量配料，其中0≤x≤1；2）将步骤（1）配好的原料混合，放入球磨罐中，加入氧化锆球和无水乙醇，球磨2-8小时，混合磨细，取出烘干，过200目筛；3）将步骤（2）所得粉料在850～925℃预烧，并保温6～8小时，自然冷却至室温，然后通过球磨机等粉碎手段使粒子直径变小，达到2μm。本发明制备方法简单、成本低，制备的光催化剂具有优良的催化性能,在可见光照射下具有分解有害化学物质、有机生物质和杀菌的作用。

分离回收锂离子电池中正极活性物质的方法 1014

 0

本发明公开了一种分离回收锂离子电池中正极活性物质的方法，包括以下步骤：(1)将废旧锂离子电池放电后进行拆解，收集正极片；(2)将正极片粉碎，筛分，得到铝箔颗粒和黑色粉末；(3)将黑色粉末和极性溶剂混合均匀，于加热或不加热条件下反应，得到混合浆料；(4)将混合浆料进行磁选，分别得到磁性浆料和非磁性浆料；(5)对磁性浆料进行回收溶剂得到正极活性物质；(6)将非磁性浆料返回步骤(3)中代替极性溶剂使用，在循环使用至少1次后，对其进行溶剂回收得到粘结剂和导电炭黑的混合物。本发明所述方法解决了由于粘结剂的存在而导致正极材料回收过程中出现的过滤困难问题，还能使粘结剂以及溶解粘结剂的极性溶剂重复利用。

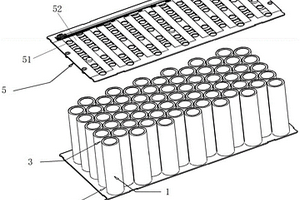

采用PCB板代替塑胶支架的锂电池模组及其装配方法 1118

 0

本发明提供了一种采用PCB板代替塑胶支架的锂电池模组，包括圆柱电芯、PCB板、上环氧板、下环氧板，所述圆柱电芯的顶端与所述PCB板固定连接，所述圆柱电芯的底端与所述下环氧板固定连接，所述上环氧板固定在所述PCB板上。本发明还提供了一种采用PCB板代替塑胶支架的锂电池模组的装配方法。本发明的有益效果是：采用PCB板代替塑胶支架，当电池包跌落或撞击后，相邻的圆柱电芯接触，瞬间熔断电芯正负极铝丝，实现短路保护，可以防止起火爆炸；简化了工艺及结构，降低了模组的生产成本、物料成本，缩短了时间周期。

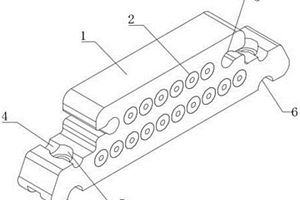

锂电池组理线器 794

 0

本实用新型公开了一种锂电池组理线器，包括理线器本体，理线器本体上开设有若干个圆孔，圆孔的纵深长度设置为20mm‑25mm，圆孔内固定连接有紧固胶圈，紧固胶圈内开设有通孔，理线器本体的凸台两侧均开设有弧形卡口，理线器本体的顶部两侧均开设有上凹槽，理线器本体的底部两侧均开设有下凹槽，上凹槽的中部开设有限位孔，限位孔的底部开设有螺纹孔，理线器本体的底部开设有横槽，横槽的两端均与下凹槽相连通；本实用新型中，针对锂电池组保护板检测线多，线路又要准确的特点，专门设计了一款简单实用的理线器本体，理线器本体采用一体设计，操作简单实用，使用更加方便，且能够更加稳定的将理线器本体固定在电池连接片上。
