详情介绍

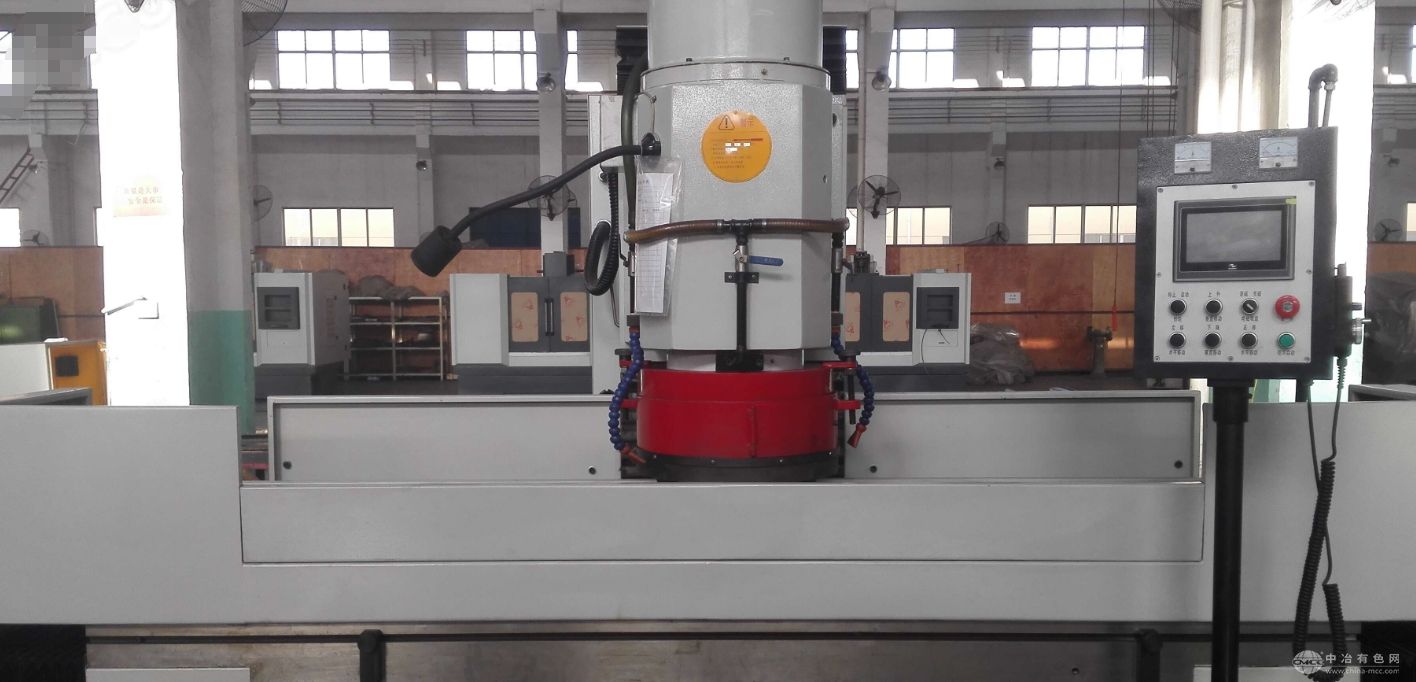

数控立轴矩台平面磨床M7230*2000P是用砂轮的端面对金属工件平面进行磨削的机床设备。机床主要用于板类工件或刀具零件的高效磨削，可以磨削钢件、铸铁件、有色金属件、也可以磨削其他非金属件。
数控立轴矩台平面磨床M7230*2000P机床结构：
1.2本机床总体设计结构是磨头采用装入式电机，轴端装有砂瓦卡盘，由电机直接驱动。工作台采用液压传动，磨头沿立柱导轨做升降运动。机床床身导轨的润滑由单独的润滑系统自动供油，润滑及时稳定可靠。 机床防护罩采用304不锈钢材质，全防护罩，可以有效避免冷却水的飞溅，工作环境得到大大提高。
1.3磨床控制系统采用中国台湾永宏PLC+HMI的控制模式。即可编程控制器与人机界面结合，可编程控制器进行逻辑运算、顺序控制、定时计数和算术运算等操作，并通过数字化、模拟式的输入输出，控制各种类型机械或生产过程;而人机界面则用于操作人员与控制系统之间对话。在这种控制模式下，用户只要用手指轻轻的触摸计算机显示屏上的图符或文字就能实现对主机操作，从而使人机交互更为直接。在国外，该类控制系统已得到广泛应用，各类专用机械、生产线均采用此类控制系统，属于国际通用性自动化控制产品。
机床主要规格及技术参数
最大磨削尺寸： (宽300mm长2000mm高300mm)
电磁工作台尺寸： ( 宽300mm长2000mm)
工作台承重： 1000kg
工作台行程： 2400mm
工作台往复速度(无级变速)： 3—16m/min
工作台T形槽： 2个 槽距100mm 槽宽18mm
砂轮卡盘下端至台面距离： 0—300mm
磨头垂直移动距离： 350mm
磨头升降速度(无级变速)： 0.1-300mm/min
磨头主轴转速： 960r/min
手轮倍率： x1、x10、x100
磨头电机功率： 22kw
磨头升降交流伺服电机功率： 1.8kw
冷却泵电机功率： 0.12kw
液压站叶片泵电机功率： 3kw
机床外形尺寸： 约5420×1310×2090mm
机床重量： 约10 t
