产品简介
产地：国产
动力类型：机械
加工材质：硬金属,软金属,合金,钢结构,其他
加工用途：钻孔,扩孔,锪孔,铰孔,攻螺纹,刮平面,修刮端面,攻丝,其他
结构形式：液压型
控制形式：人工
类型：圆柱
售后保修期：36个月
数控系统：无
销售区域：全国
轴数：单轴
主轴锥度6
自动化程度：手动
最大钻孔直径63mm
产品介绍

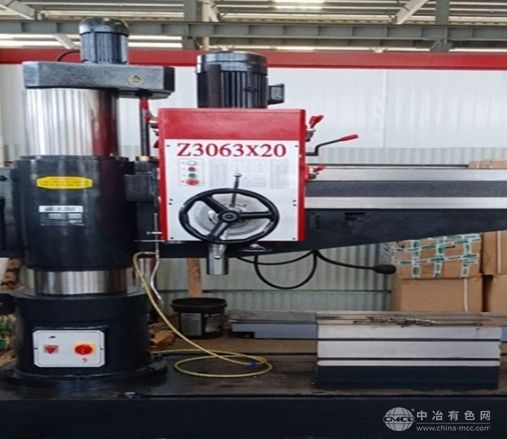

Z3063*20液压摇臂钻床技术参数：
规格与参数 Z3063*20
zui大钻孔直径 63mm
主轴中心线至立柱母线距离 350-2000mm
主轴箱水平移动距离 1650mm
主轴端面至底座工作面距离 320-1420mm
主轴行程 315mm
主轴锥孔(莫氏) 5#
主轴转速范围 25-2000r/min
主轴转速级数 16
主轴进给量范围 0.04-3.20mm/r
主轴进给量级数 16
摇臂升降距离 780mm
摇臂升降速度 0.02m/s
摇臂回转角度 ±180°
主轴允许zui大扭矩 630nm
主轴允许zui大进给抗力 23400n
主电机功率 5.5kw
升降电机功率 1.5kw
液压夹紧电机功率 0.75kw
冷却泵电机功率 0.09kw
底座尺寸(长*宽*高) 2800*1120*200mm
底座的工作面积 1850*960mm
底座T型槽的数量，宽及相邻槽间距离 4-28*220mm
工作台的工作面 750*580mm
工作台工作面T型槽的数量，宽及水平工作面 3-22*150mm
垂直工作面 2-22*150mm
机床重量(约) 4000kg
机床外型尺寸(长宽高) 2900*1130*2850mm
设备特点：
1、(1)采用液压预选变速机构，可节省辅助时间。所有操纵手柄集中安放在很方便的部位。
(2)主轴正反转，停车(制动)，变速、空档等动作，均用一个手柄控制，使用方便。
(3)主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
(4)摇臂上导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
(5)有完善的保护装置和外柱防护。
(6)在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度和整机的使用寿命均为大延长。全液压Z3050摇臂钻床
2、立柱-床身全液压Z3063摇臂钻床
立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
主轴箱内部、摇臂套筒与立柱、升降机构减速箱采用自动润滑。
摇臂导轨等采用人工润滑
